Техническое обслуживание спиннинговых катушек.

Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

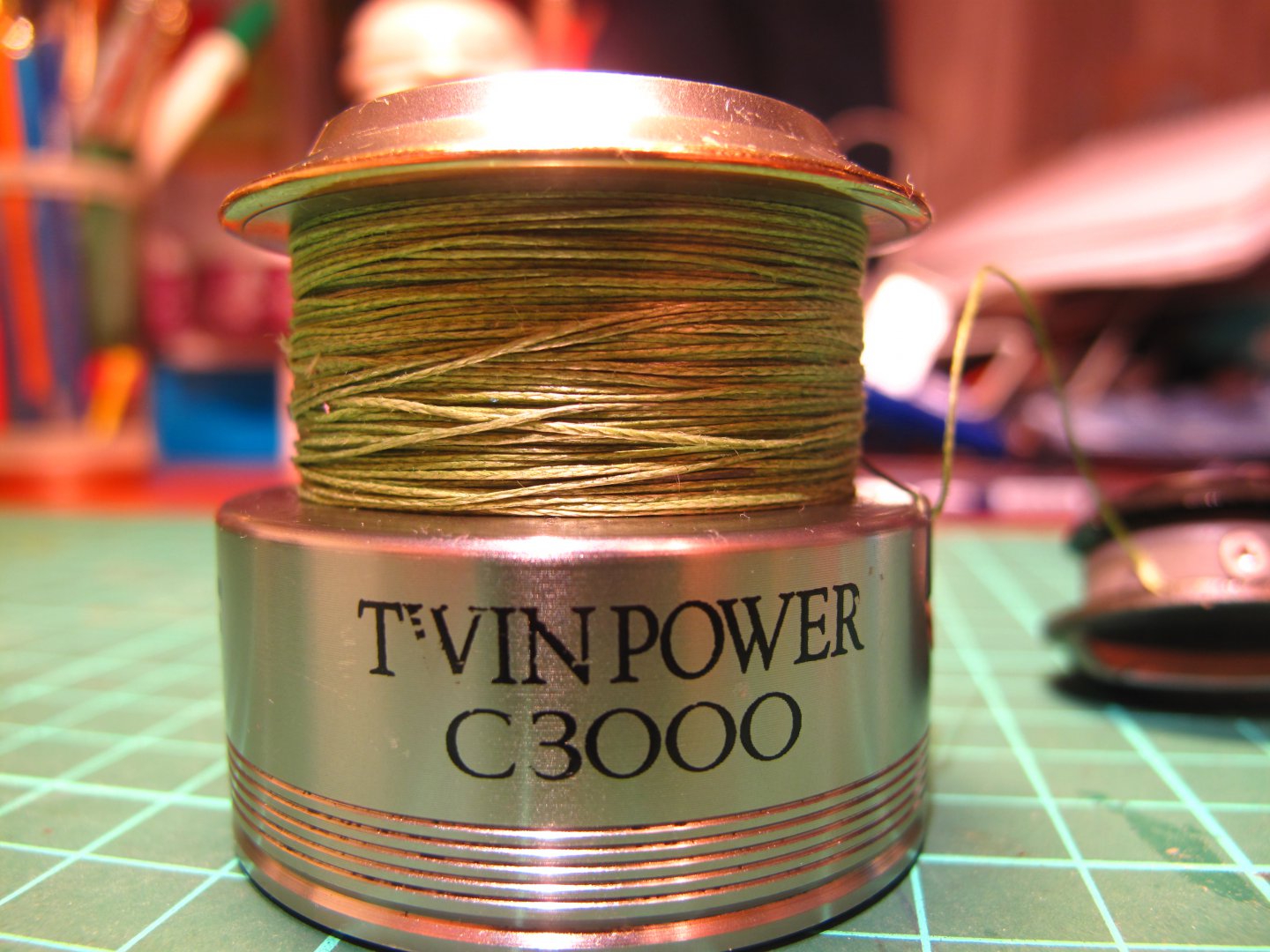

Количество намотанных километров плетенки не пересчитать, их не просто много, их дофига, а исповедуемая мной рывковая техника и вес забрасываемых приманок от 7 до 40 гр. не дали бы шанса более простой модели катушки.
Итак…





Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

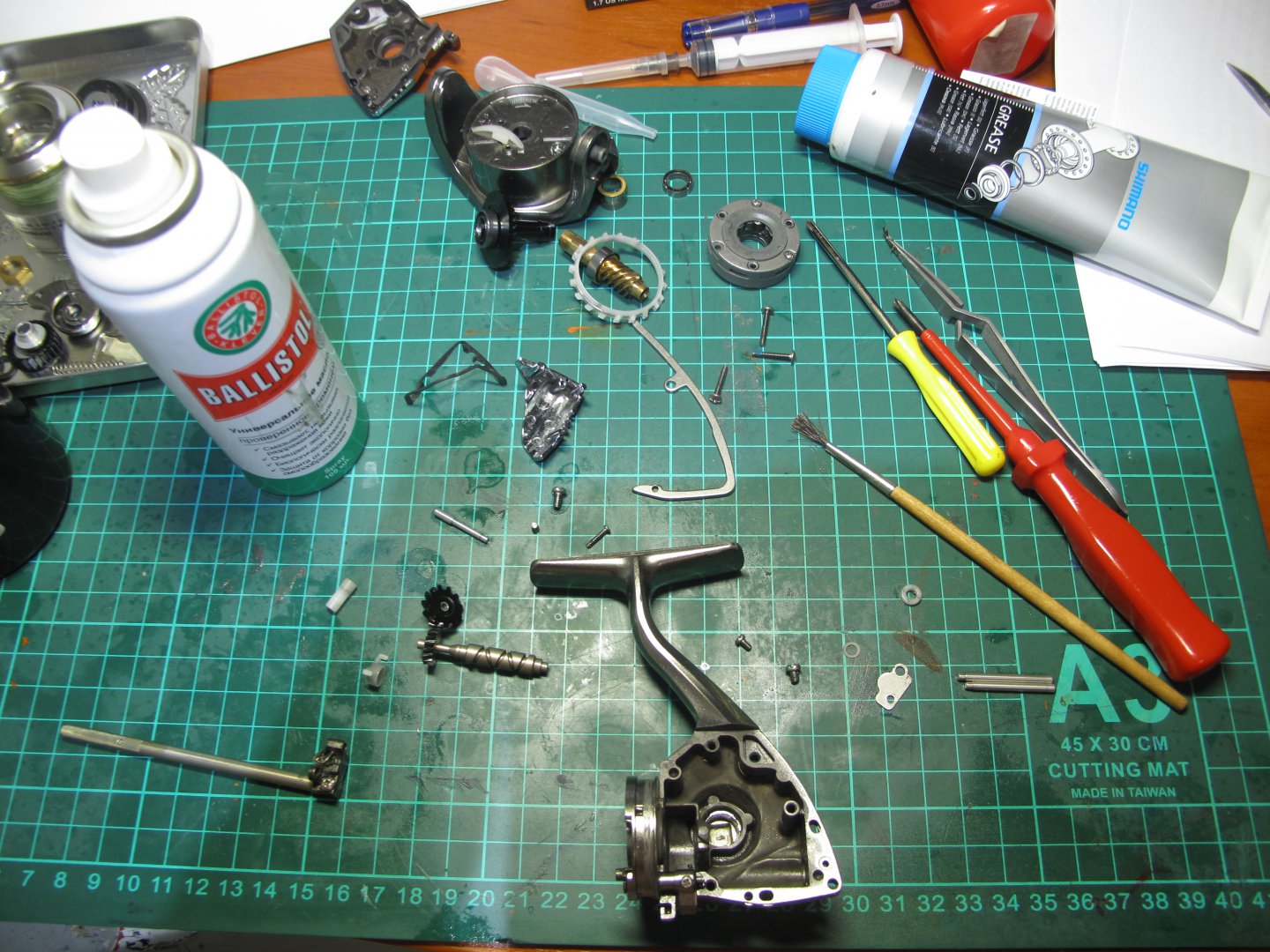

Пожалуй начну с инструментов. Небольшая крестовая отвертка с ухватистой ручкой. (некоторые винты посажены на синий фиксатор резьбы). Кисточки акварельные для чистки. Зубочистки для очищения мелких углублений и пазов. Смывка, в моем варианте это препарат в аэрозольной упаковке для очистки дисковых тормозов велосипедов. Он хорошо растворяет масляную пленку, быстро сохнет без следов, обезжиривает и удаляет лишнюю влагу (сушит кожу рук). Масло спрей Ballistol- отлично убирает основную грязь и не сушит руки. Жидкое масло C3 ceramic lube работающее во влажной среде для смазывания подшипников трения качения и тп. Густая смазка Симано для смазывания зубчатых передач главной пары, паразитки, бесконечника паровозика и тп. А еще нужно время, много, и терпение))) Никакой ваты, ватных палочек и дисков. Ее волокна вместе с алюминиевой пылью, грязью, замешанными на смазке станут отличным абразивом.







Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

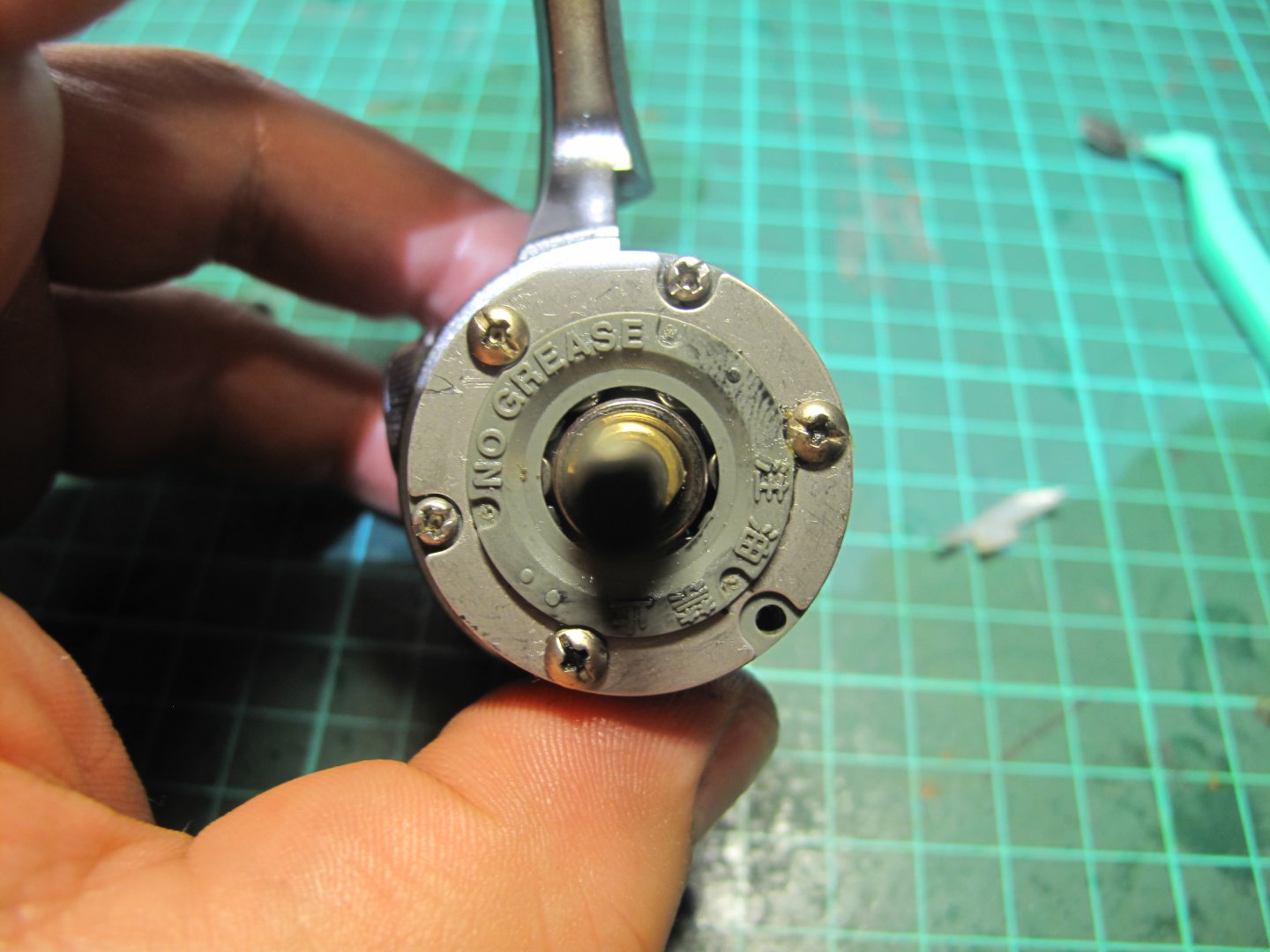

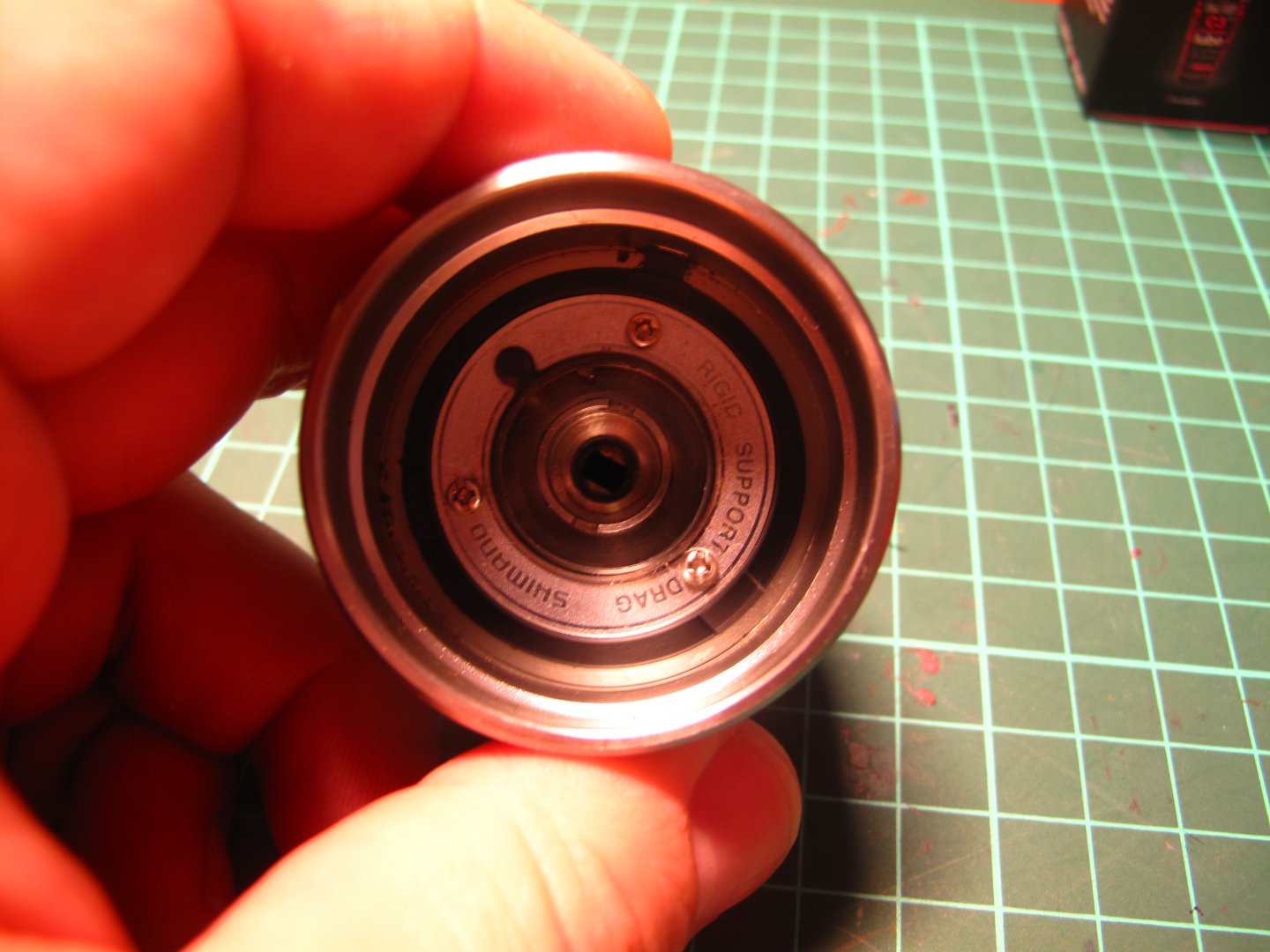

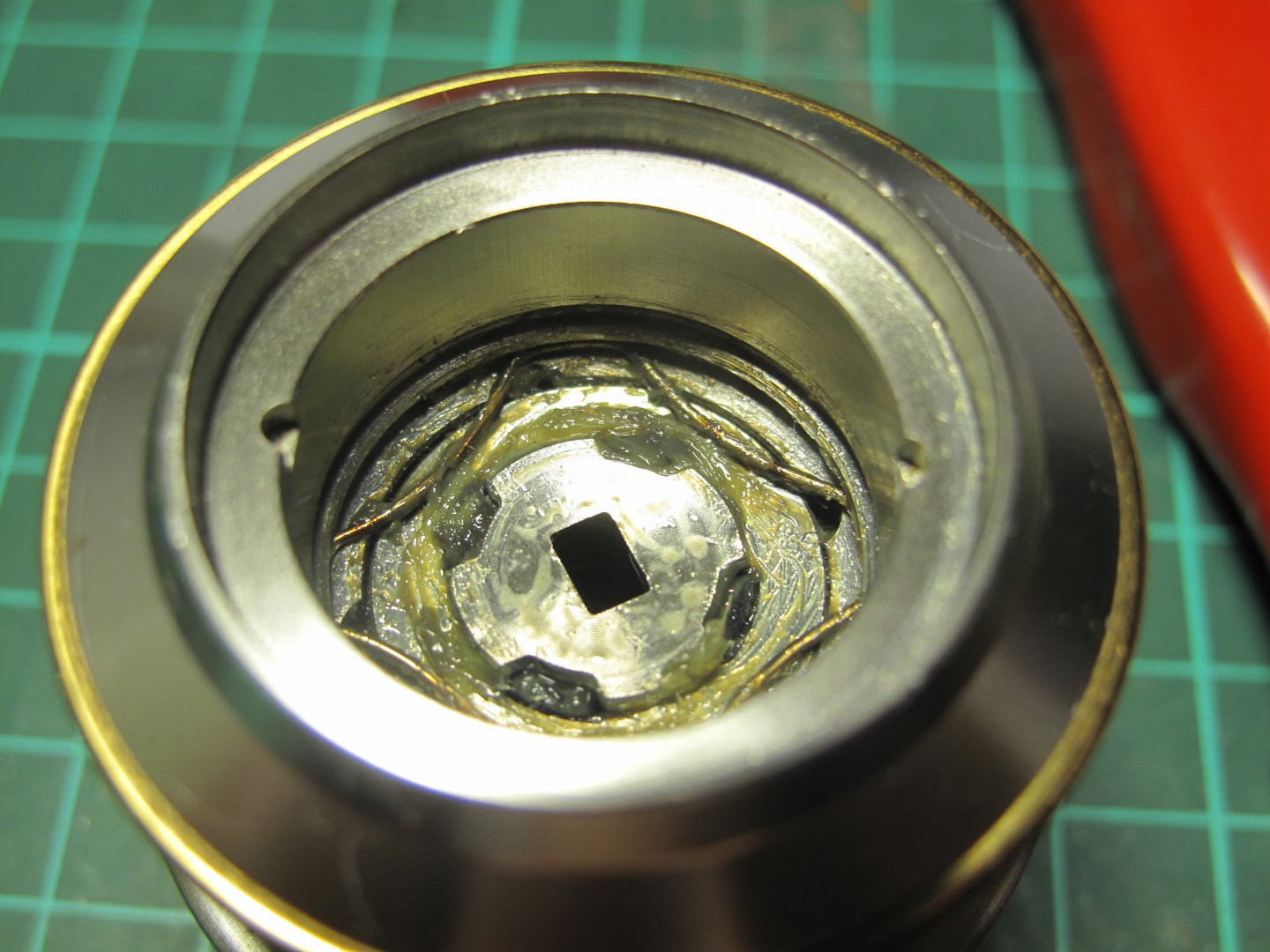

На подшпульном узле родная смазка, грязи нет благодаря резиновой манжете стоящей на регуляторе фрикциона. Часть смазки растеклась в виде эмульсии, все таки влага попадает, но не критично. Разбирать сам тормоз я не стал, поверхностный осмотр элементов показал, что это не нужно, все работает отлично.







Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

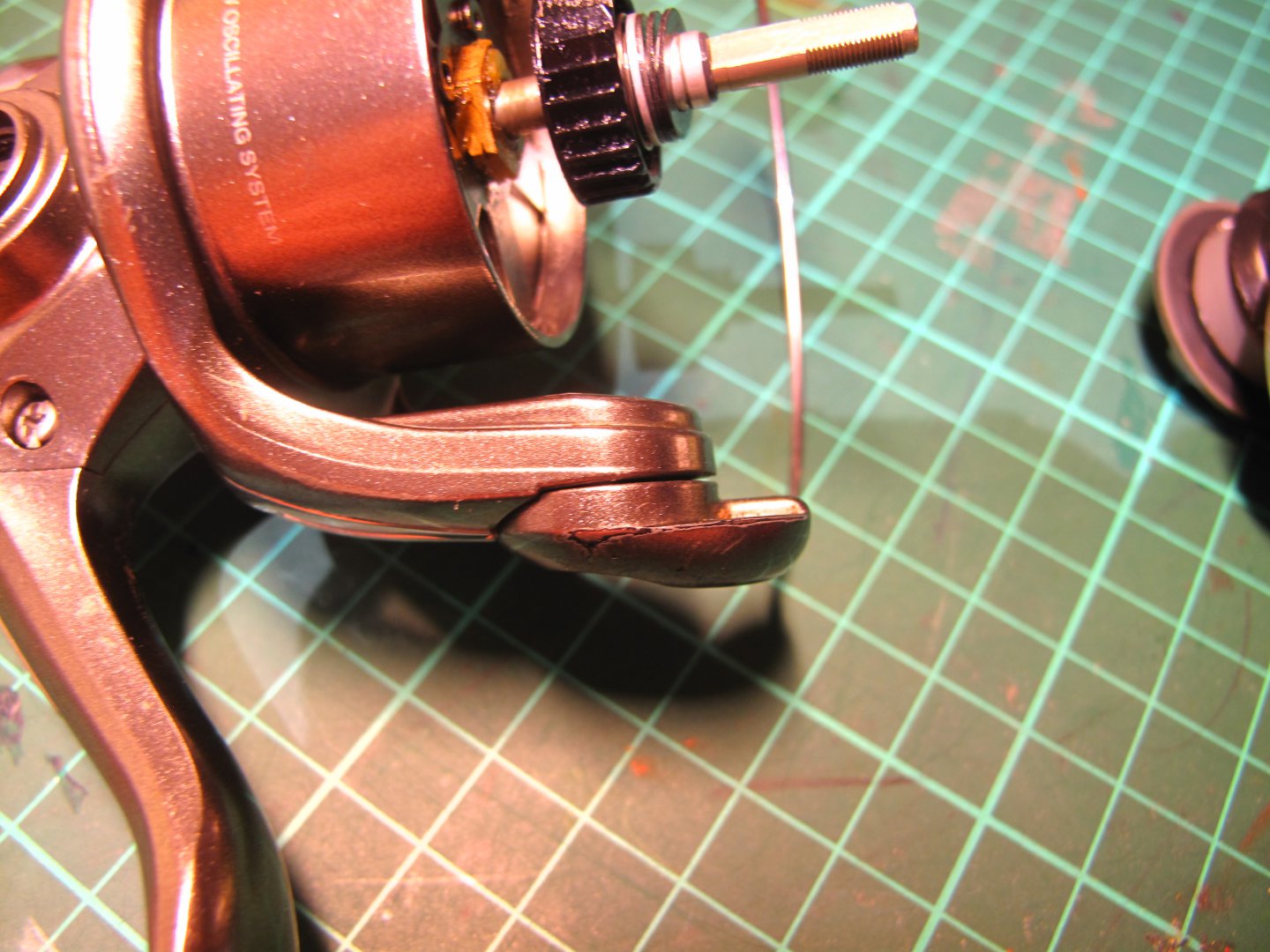

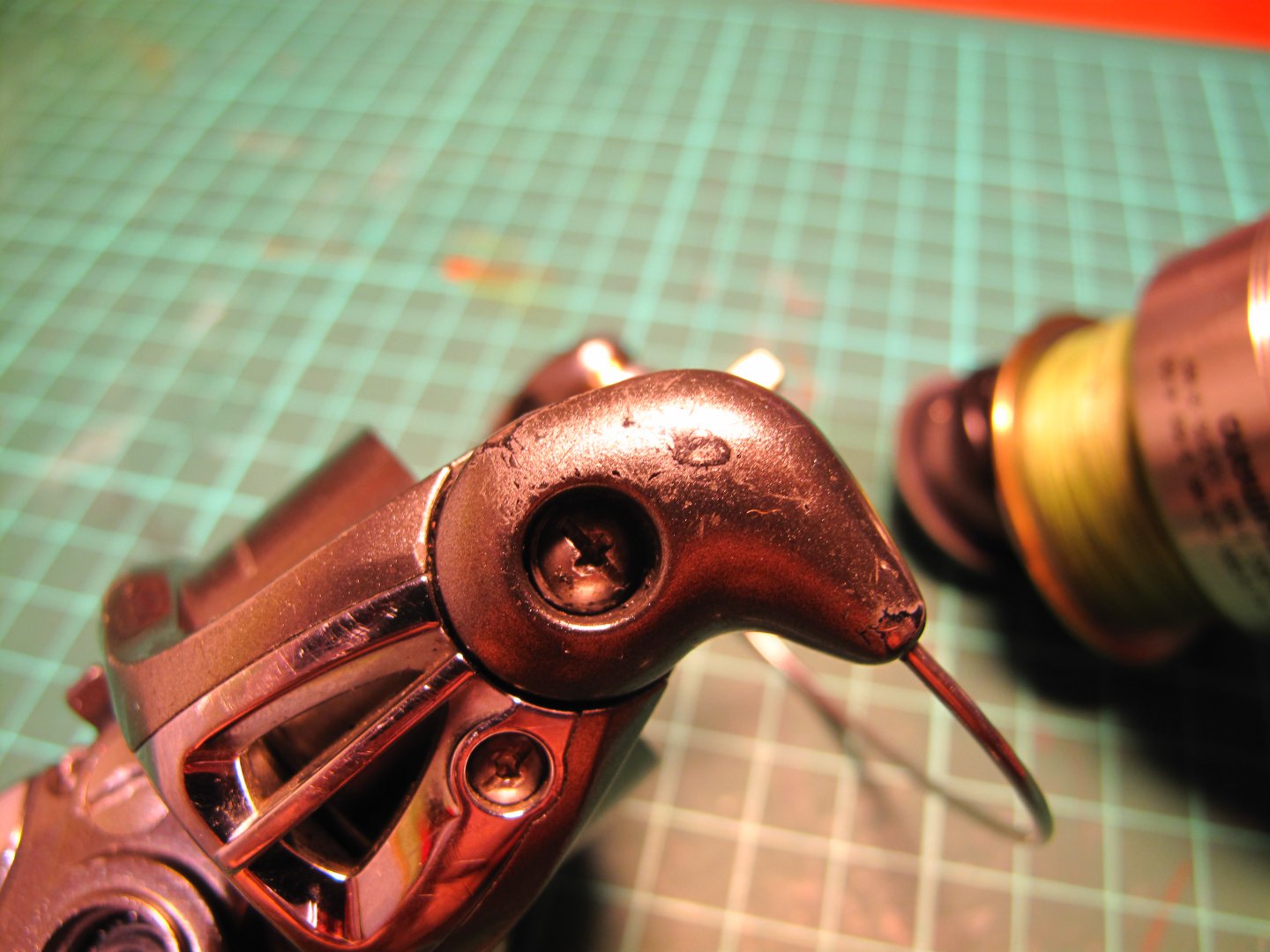

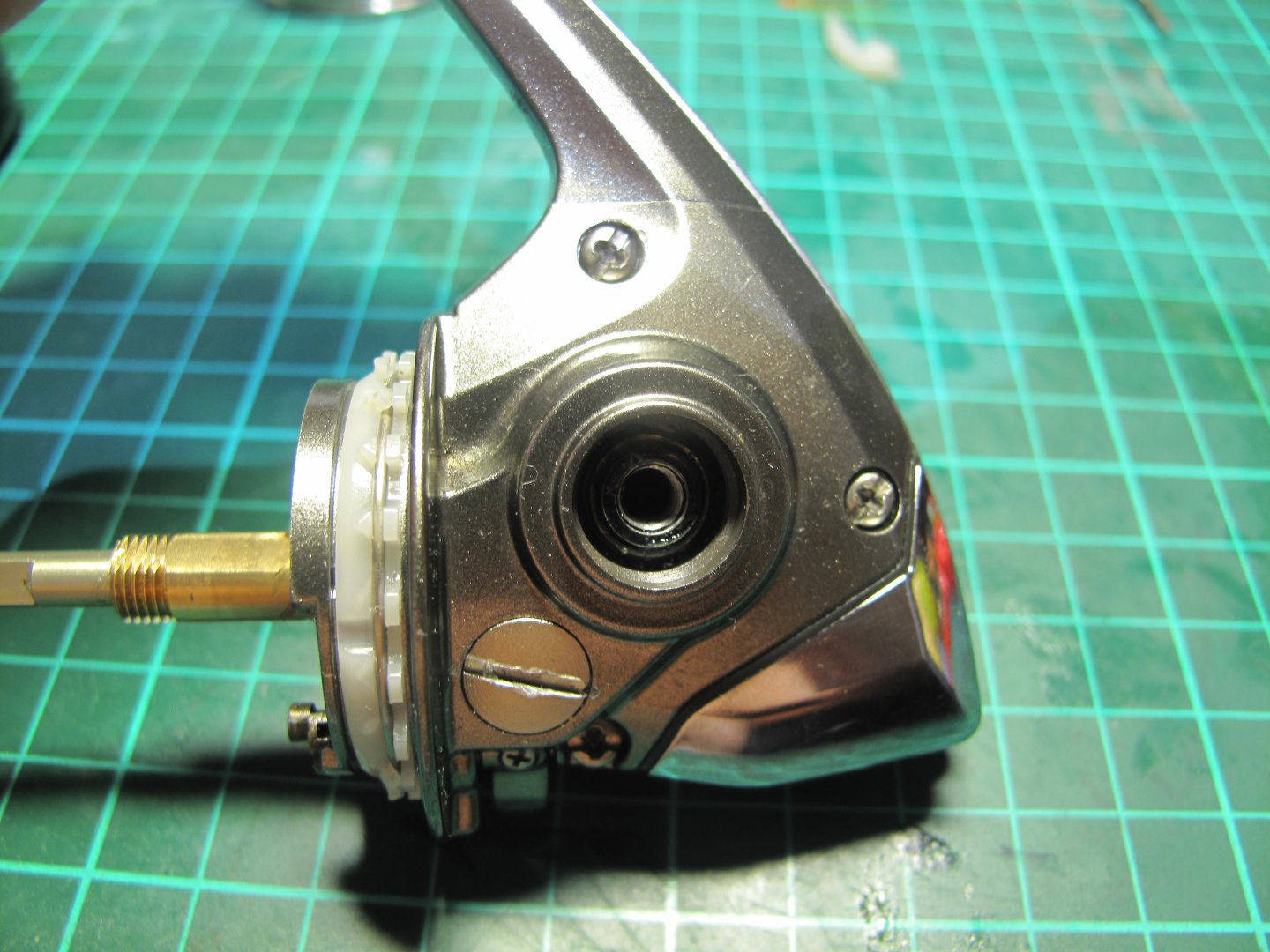

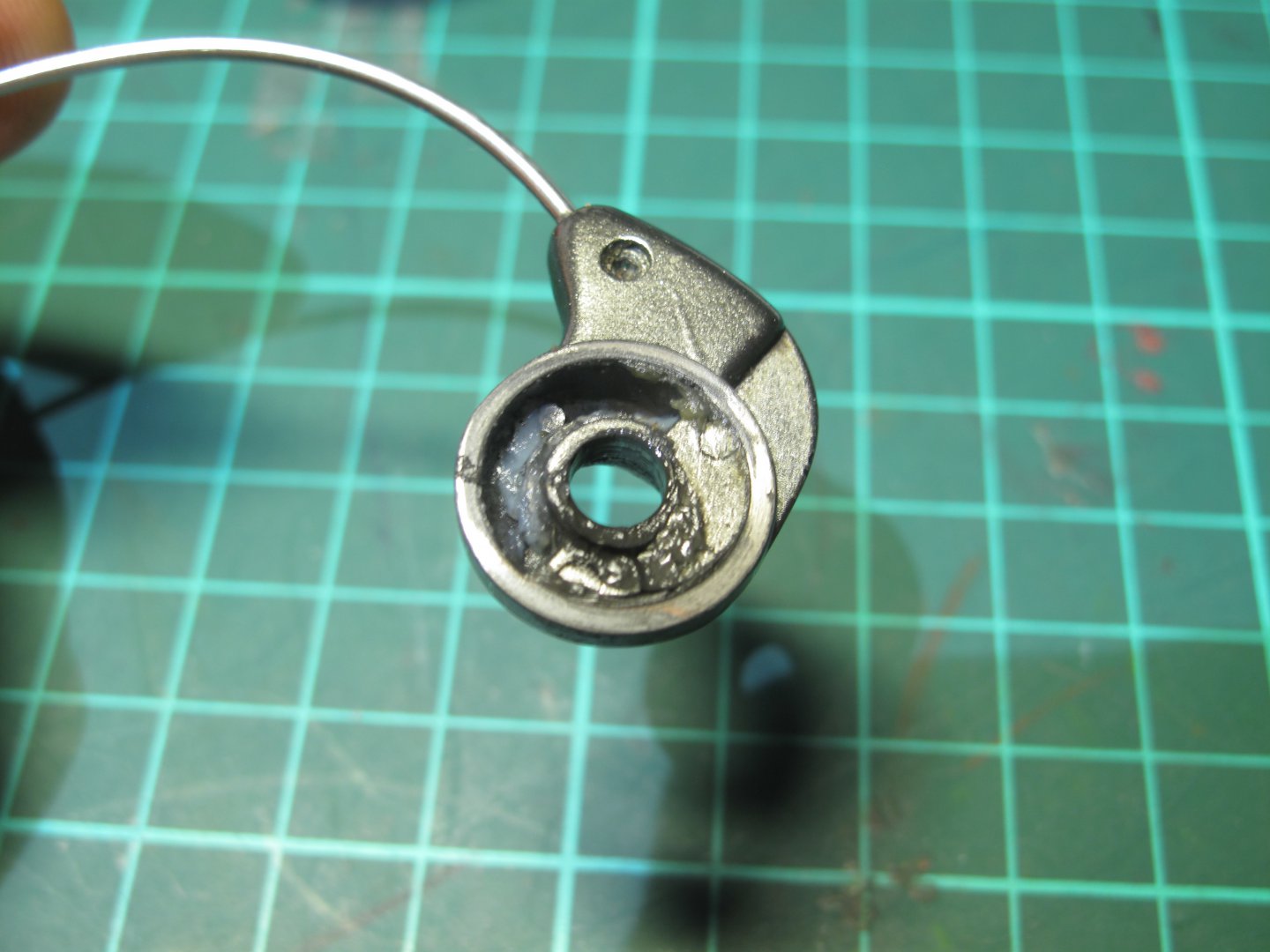

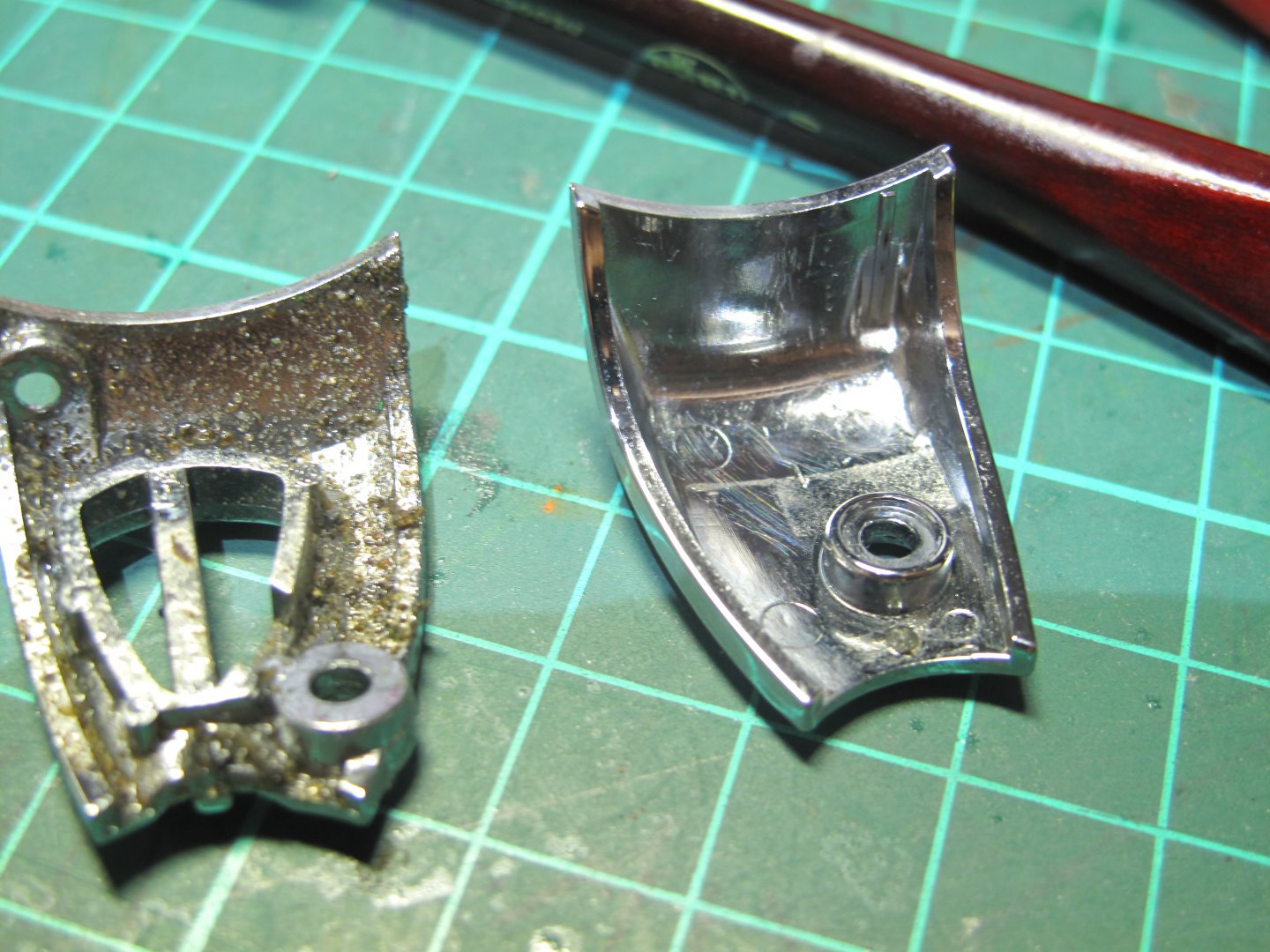

Узел ролика лесоукладывателя типичный для Симано. При эксплуатации регулярно смазывался жидкой смазкой для влажных сред. Отдельного отверстия для смазывания, как у более поздних Твинов, у 05 нет. Поэтому просто закапываем сверху крутим, раздуваем воздухом, лишнее вытираем салфеткой. Ролик вращается на шарикоподшипнике A-RB 4х7х2,5. Сам ролик покрыт нитридом титана, но за годы работы, твердое покрытие стерлось до белого металла. Дужка SR один из шедевров технической мысли. Одним словом просто, надежно, и гениально. От постоянной экстремальной эксплуатации появились люфты. Лечится фторопластовой прокладкой. И смазывать не надо.









Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

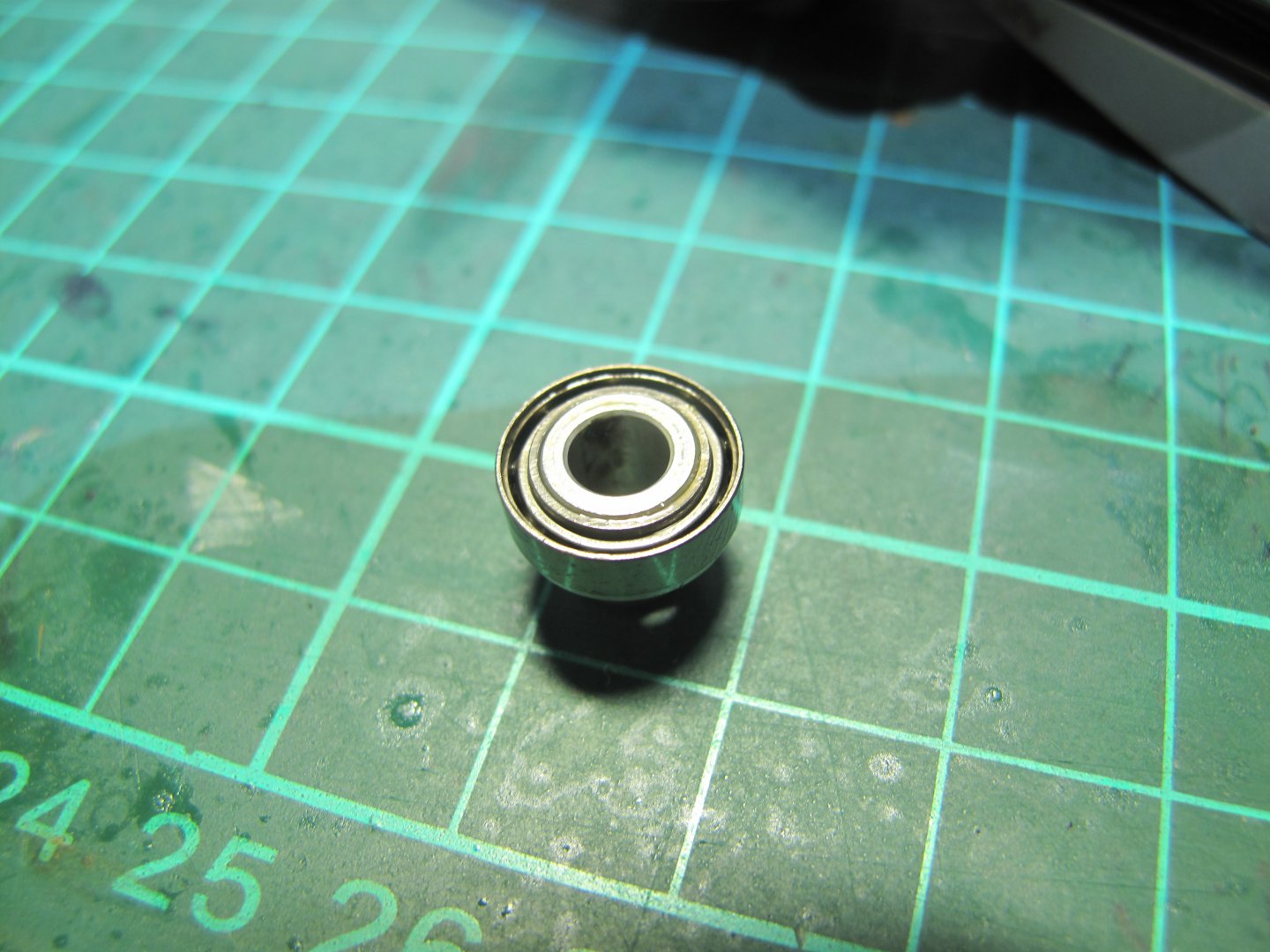

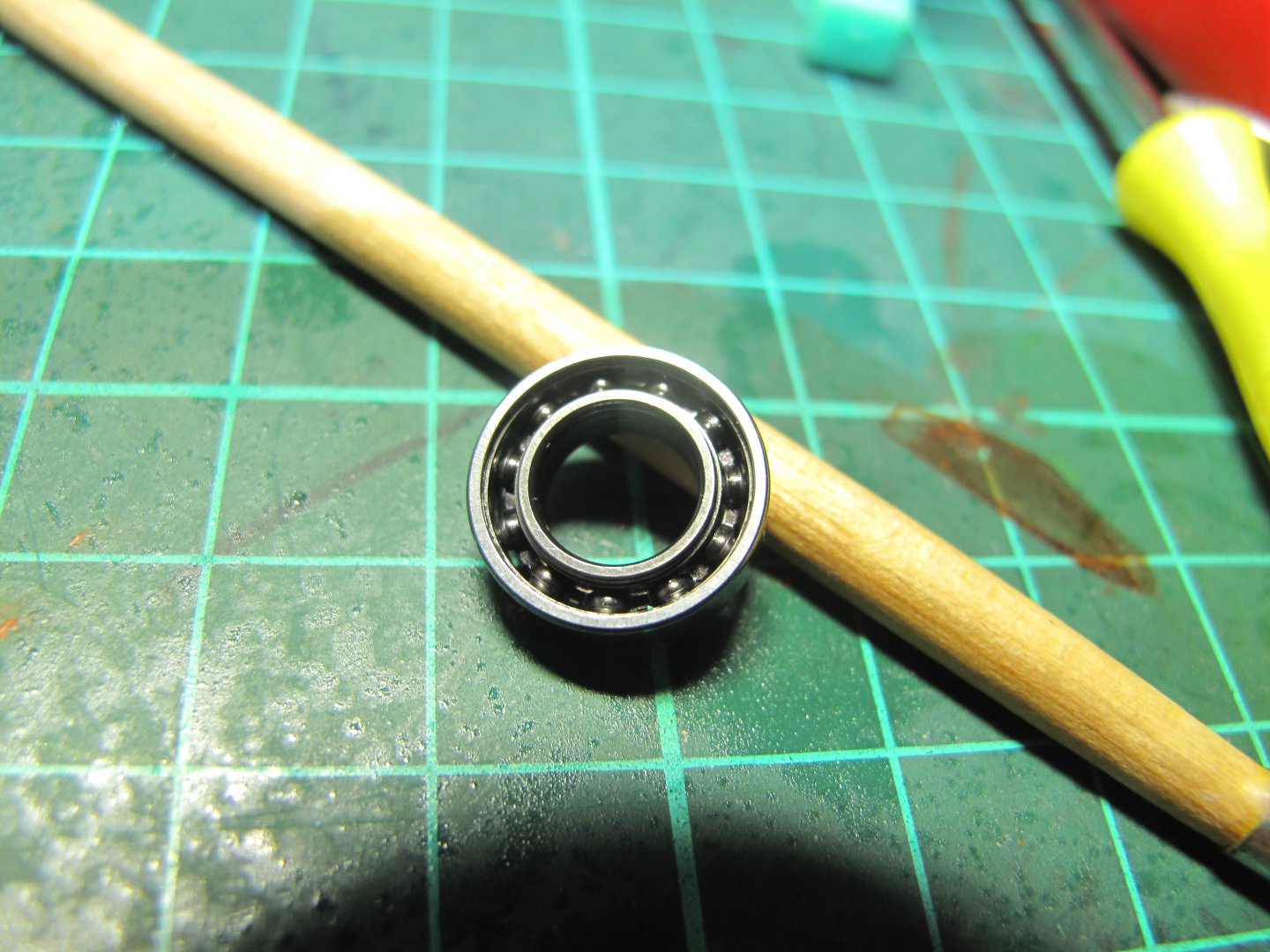

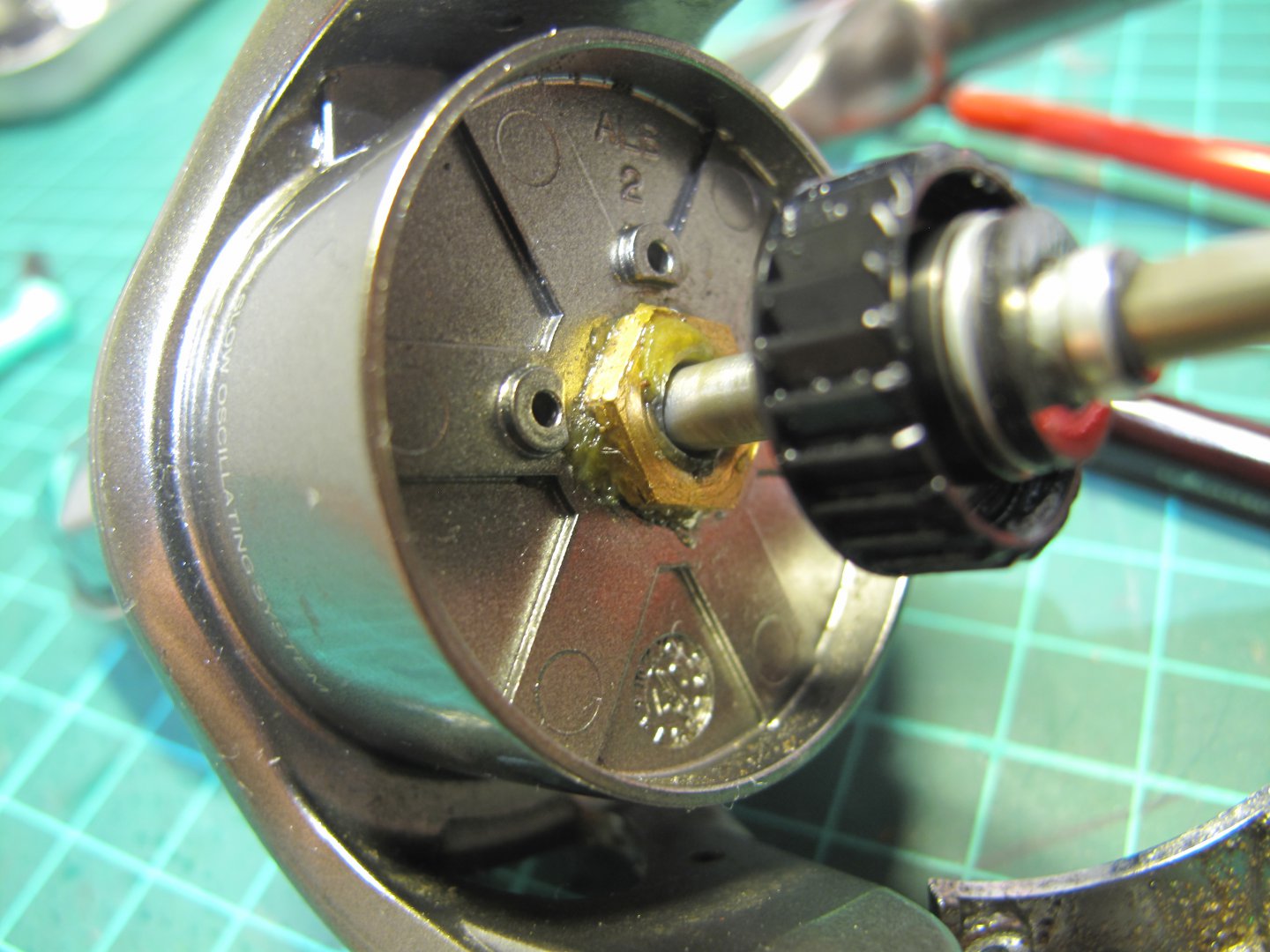

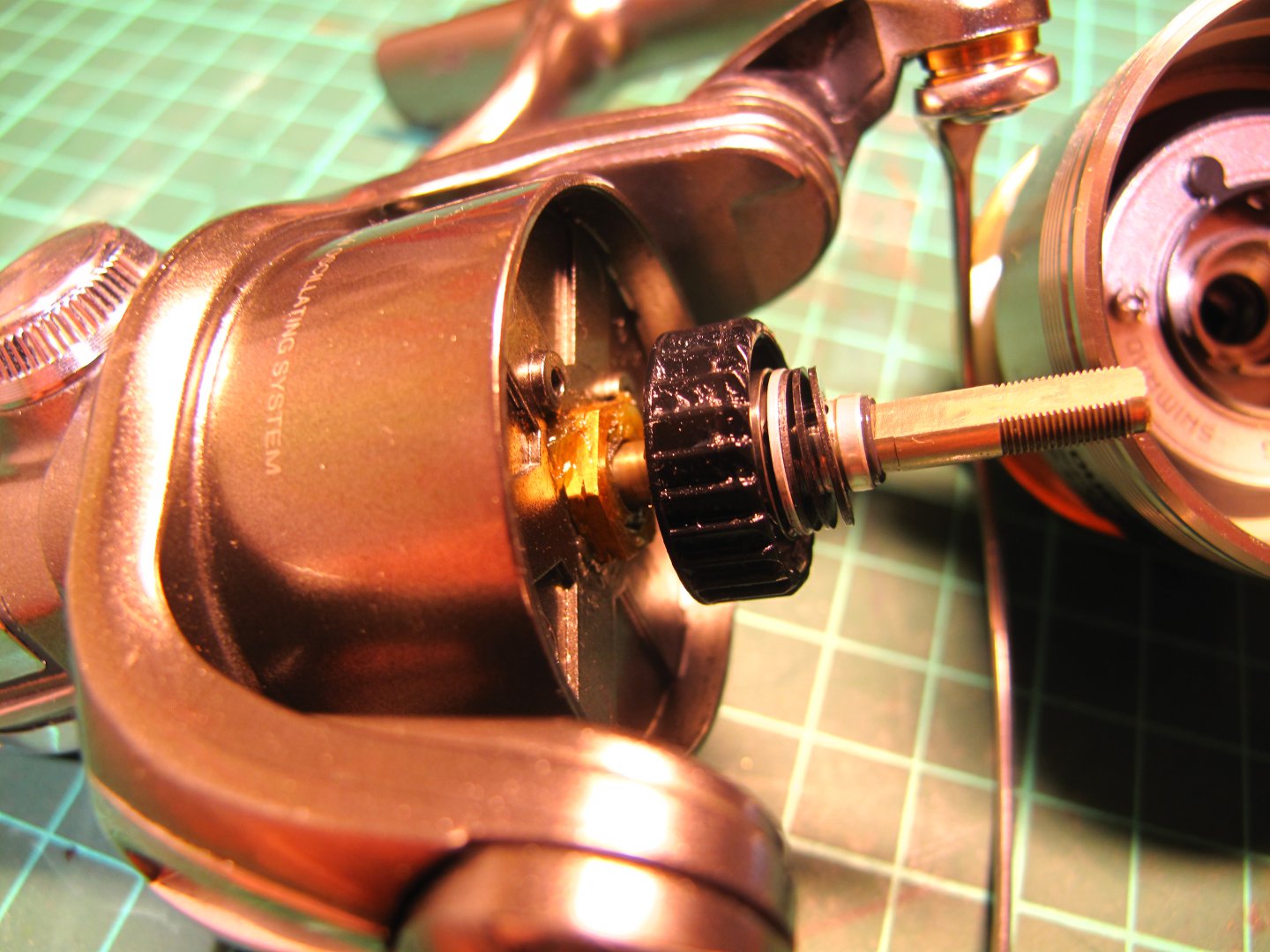

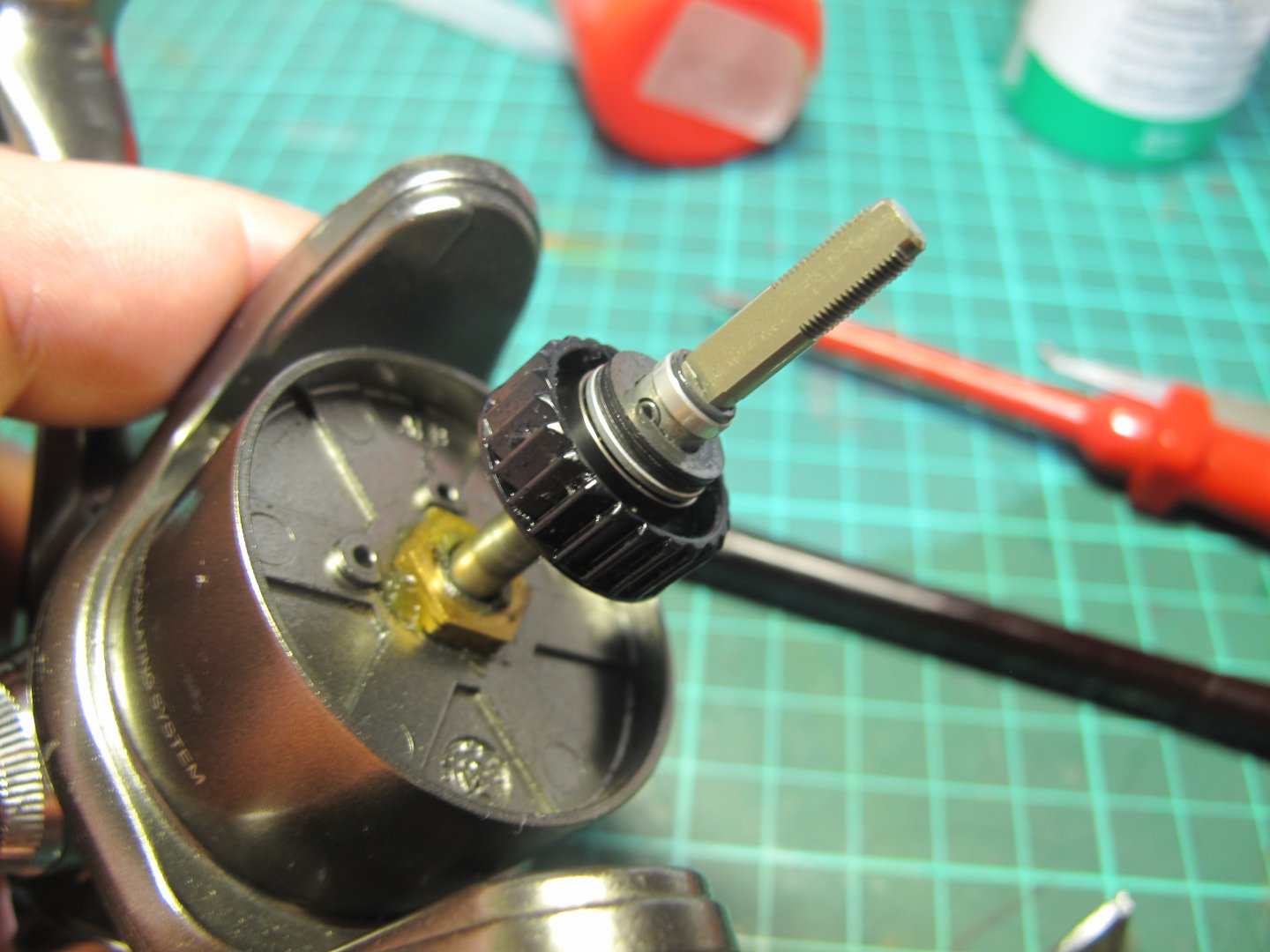

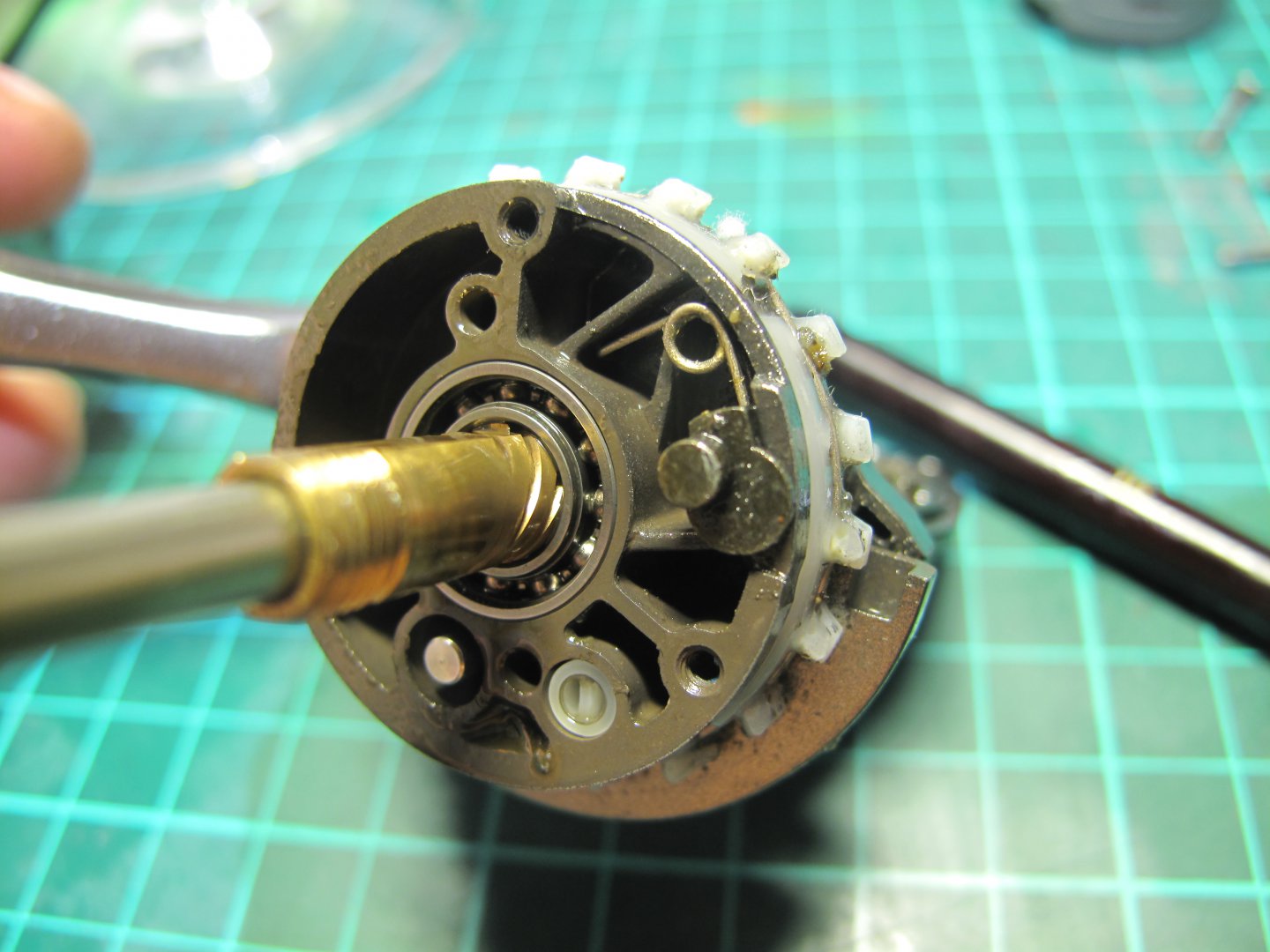

Ротор пластмассовый, крепится к валу шестеренки гайкой на 10 с левой резьбой. Для непонятливых обозначается стрелкой. Ротор типичный для катушки среднего класса. Магниевый был бы легче (магниевый Твин). Стопорного винта нет. Но за все время работы гайка ни разу не ослабла. Обилие смазки на гайке приводит к прилипанию песка и грязи, и никакой функциональной ценности не несет. В подшпульном узле подшипник открытого типа. С тыльной стороны часто попадают частички пыли и песка. При этом при вращении пакет издает неприятный хруст. Для демонтажа ротора, его все равно приходится разбирать. Поэтому можно легко все отчистить. Регулировочные шайбы снимаются с усилием, а алюминиевая муфта узла, фиксируется на главном валу болтиком, который откручивается браншами маленького пинцета.











Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

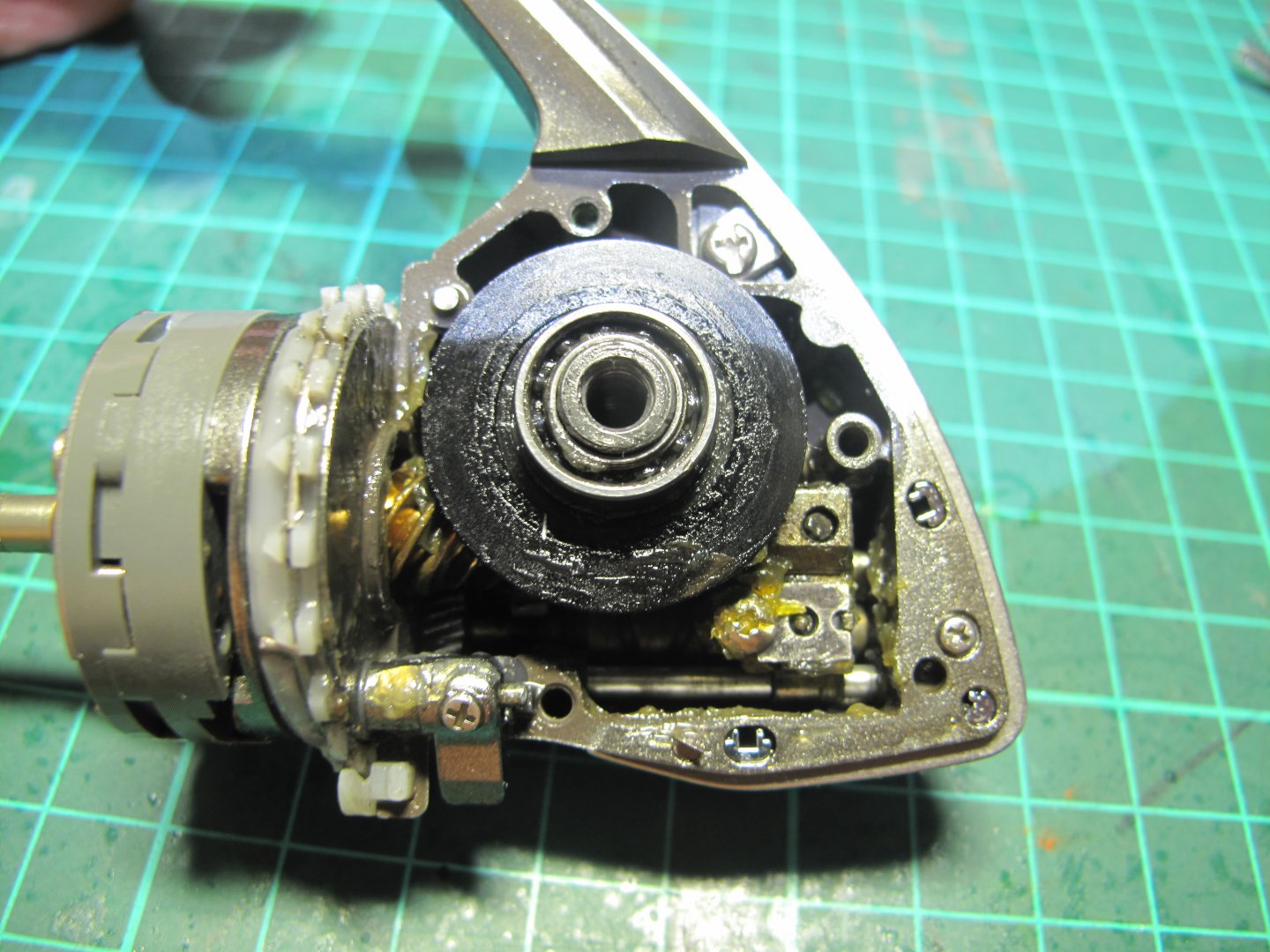

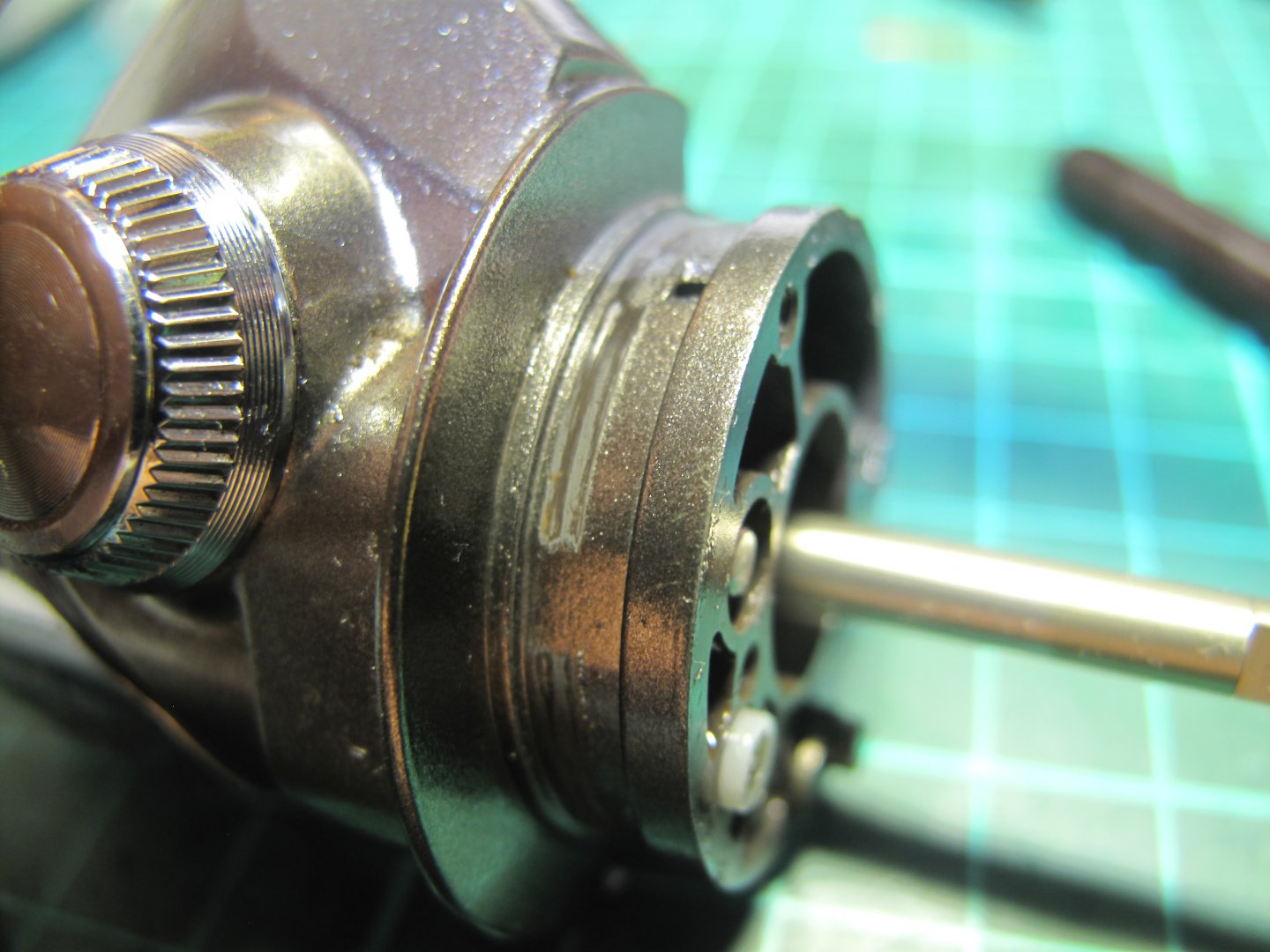

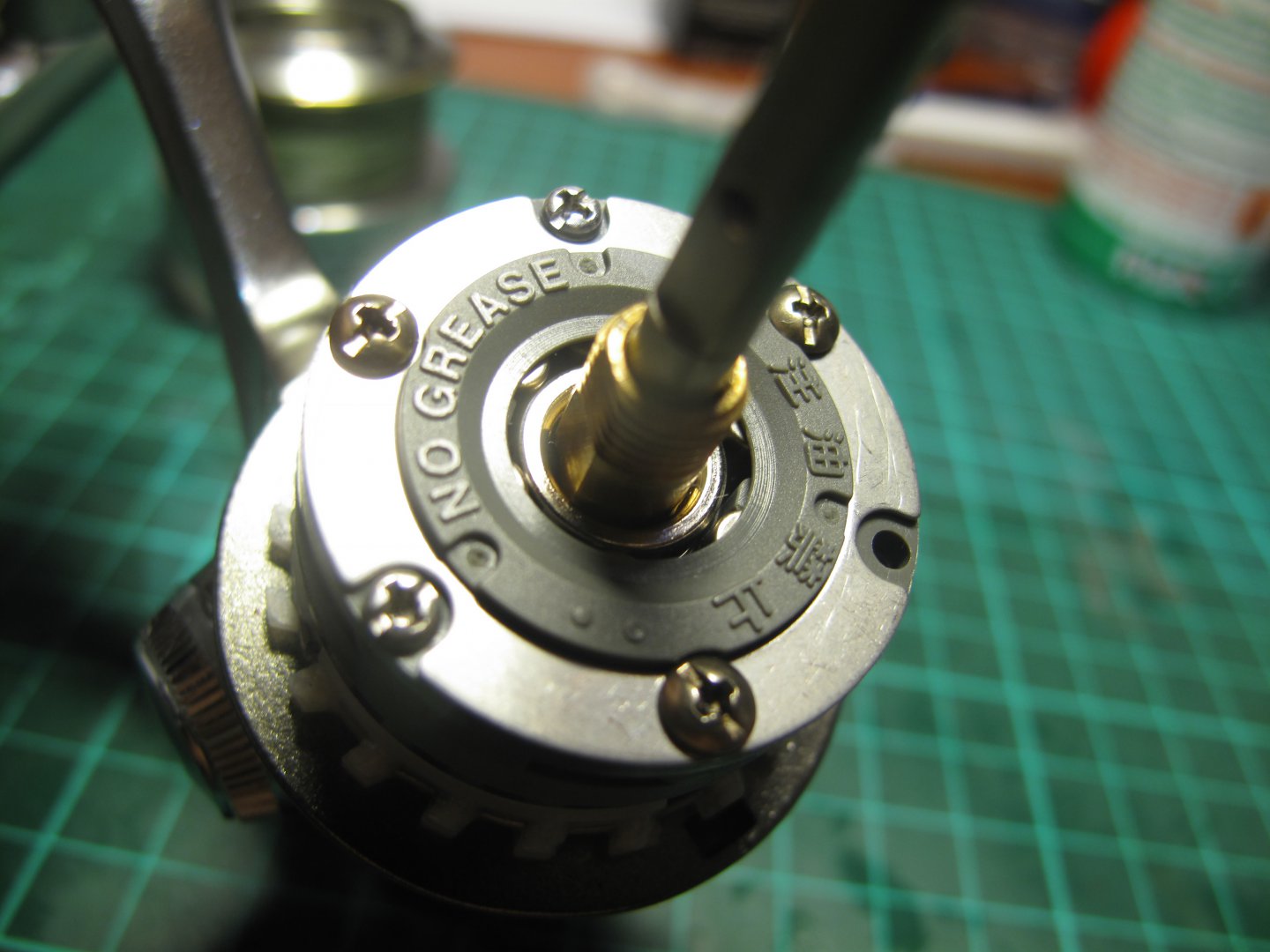

Все очищается спреем... После демонтажа ротора необходимо снять обгонную муфту. Она крепится на трех болтах, для надежности обработанными фиксатором резьбы (требуется небольшое усилие) Обгонная муфта снимается цельным узлом. Элемент очень надежный, и необслуживаемый (мазать не нада!!!). Об этом предупреждает надпись на двух языках No grease!!! Но если очень хочется, тогда открутите еще два болта (я думал сначала, что третий по ошибке забыли прикрутить и лазил в инете час чтобы найти истину))) Главное не растеряйте пружинки. За смазку роликов муфты отвечает пропитанное маслом кольцо из синтетического пористого материала.









Василий

Почетный Форумчанин
Регистрация
30.04.11
Сообщения
1.719
Реакции
1.808
Баллы
308
Город
Хабаровск

Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

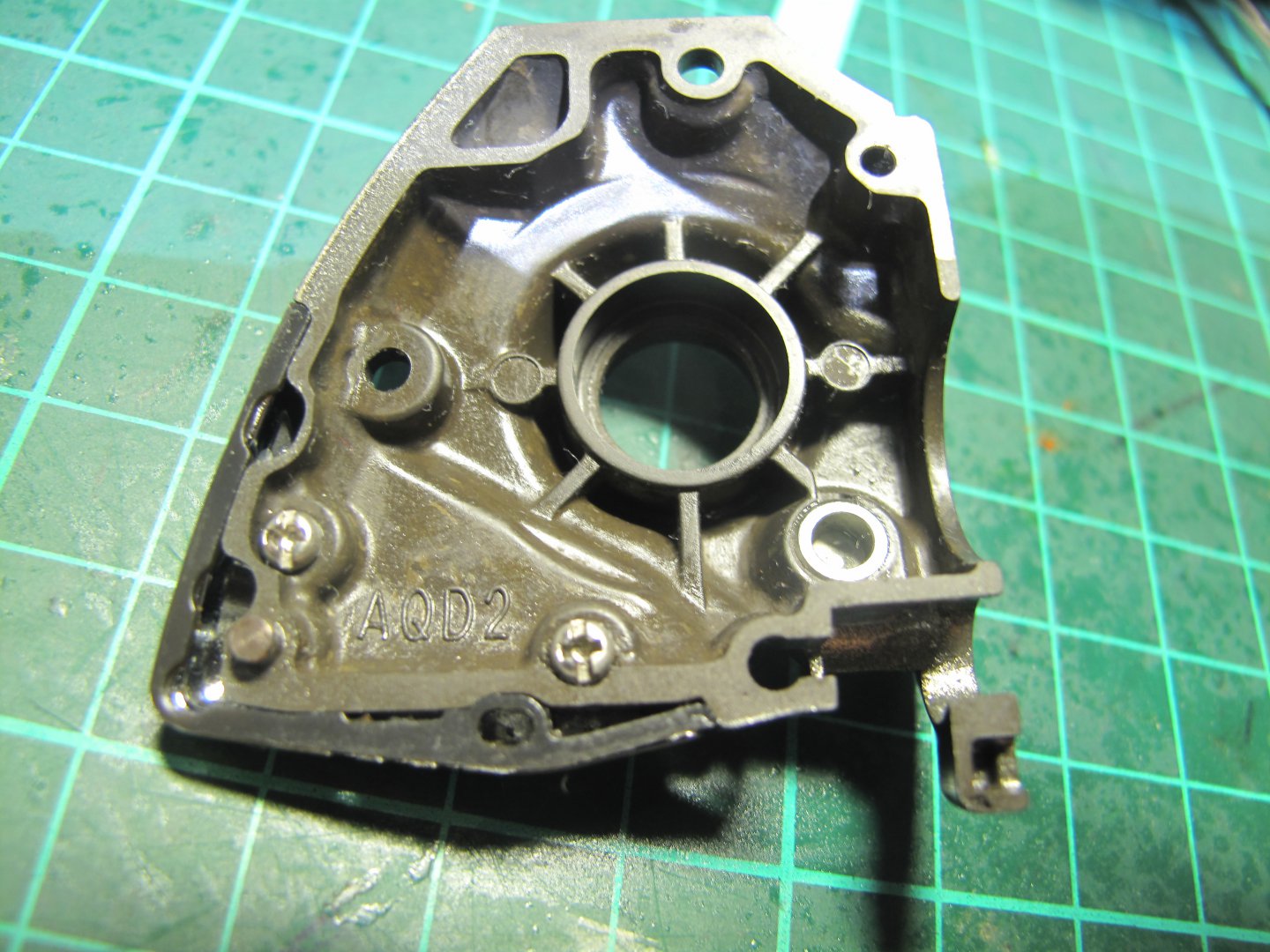

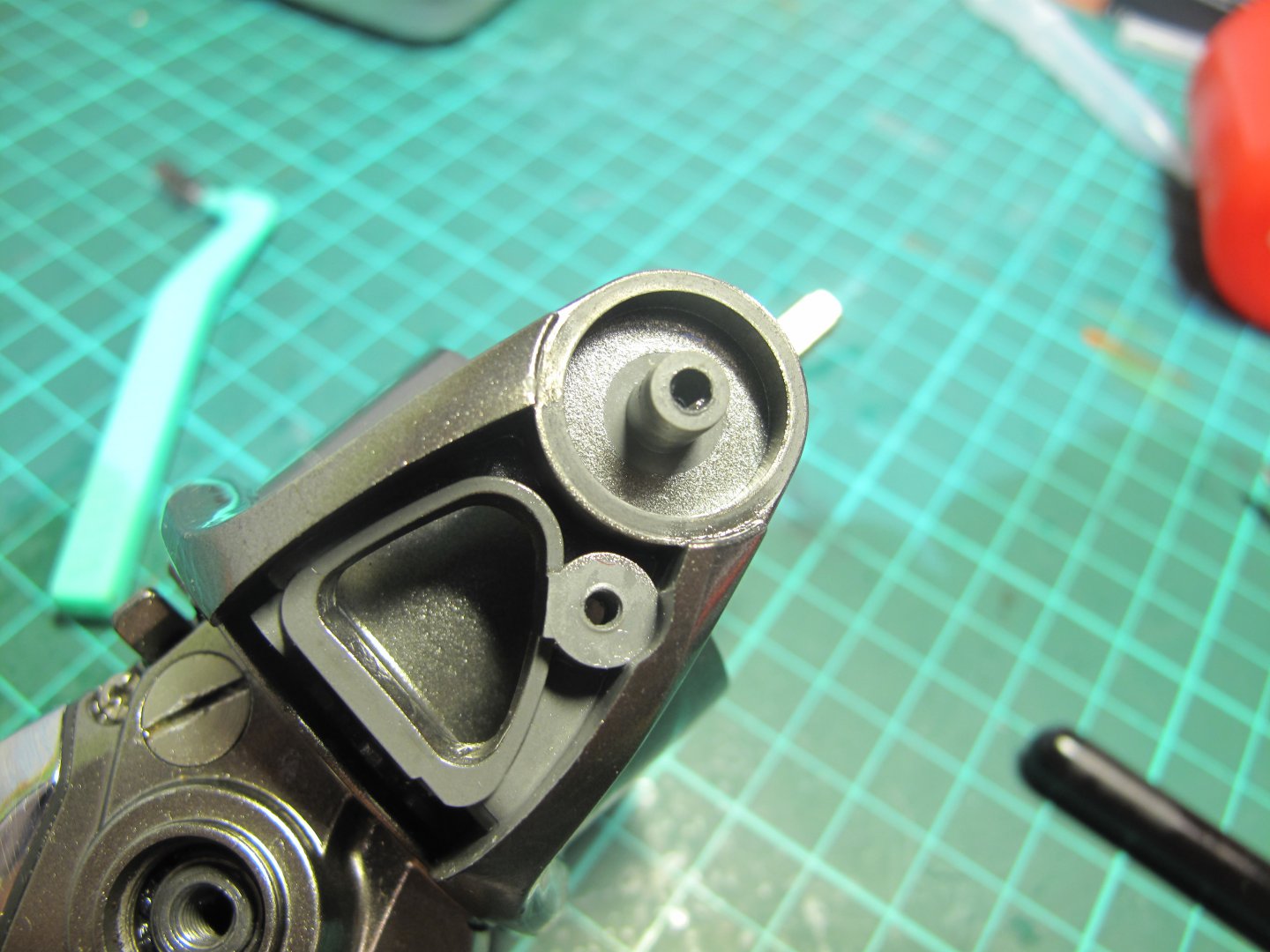

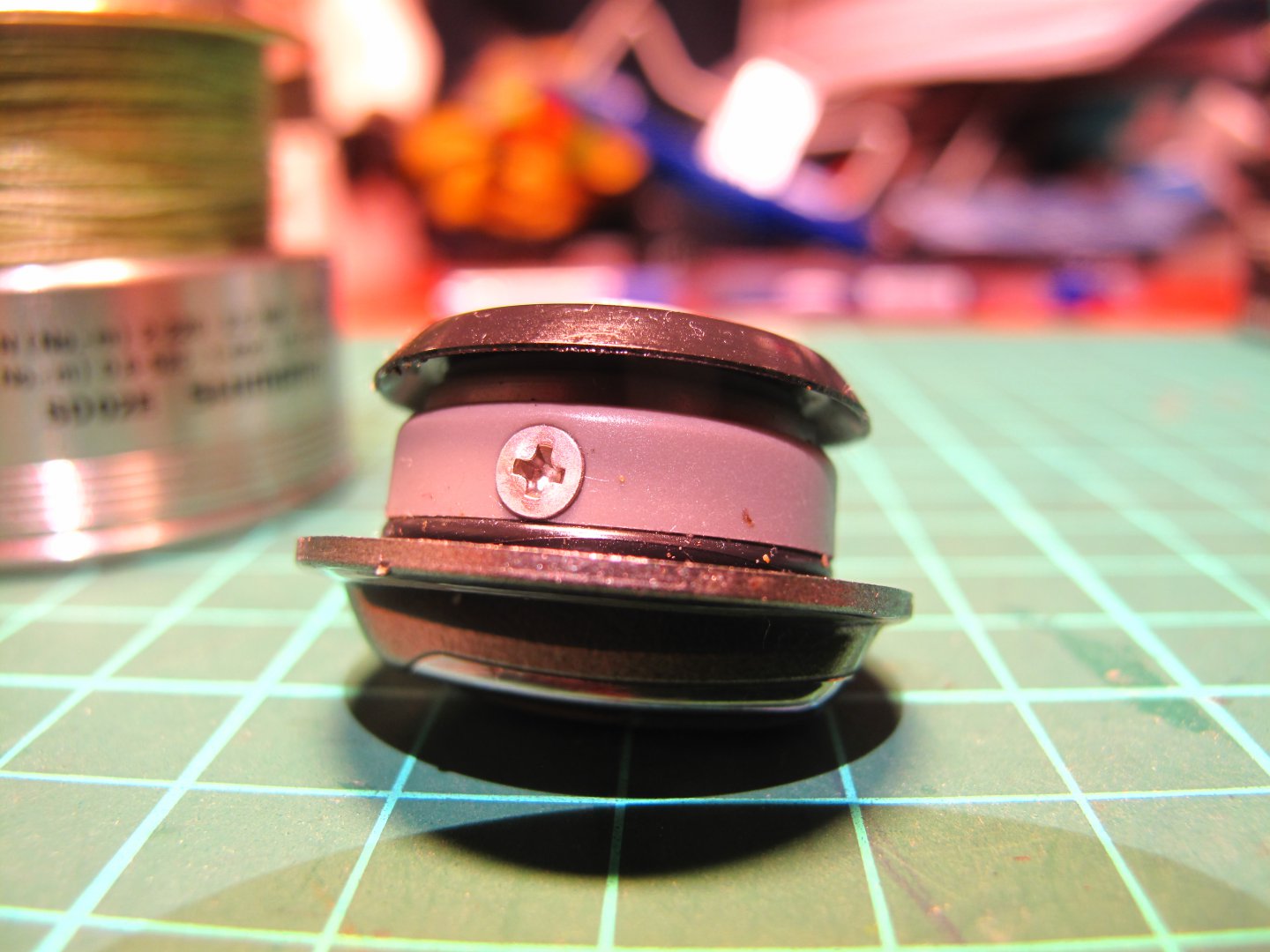

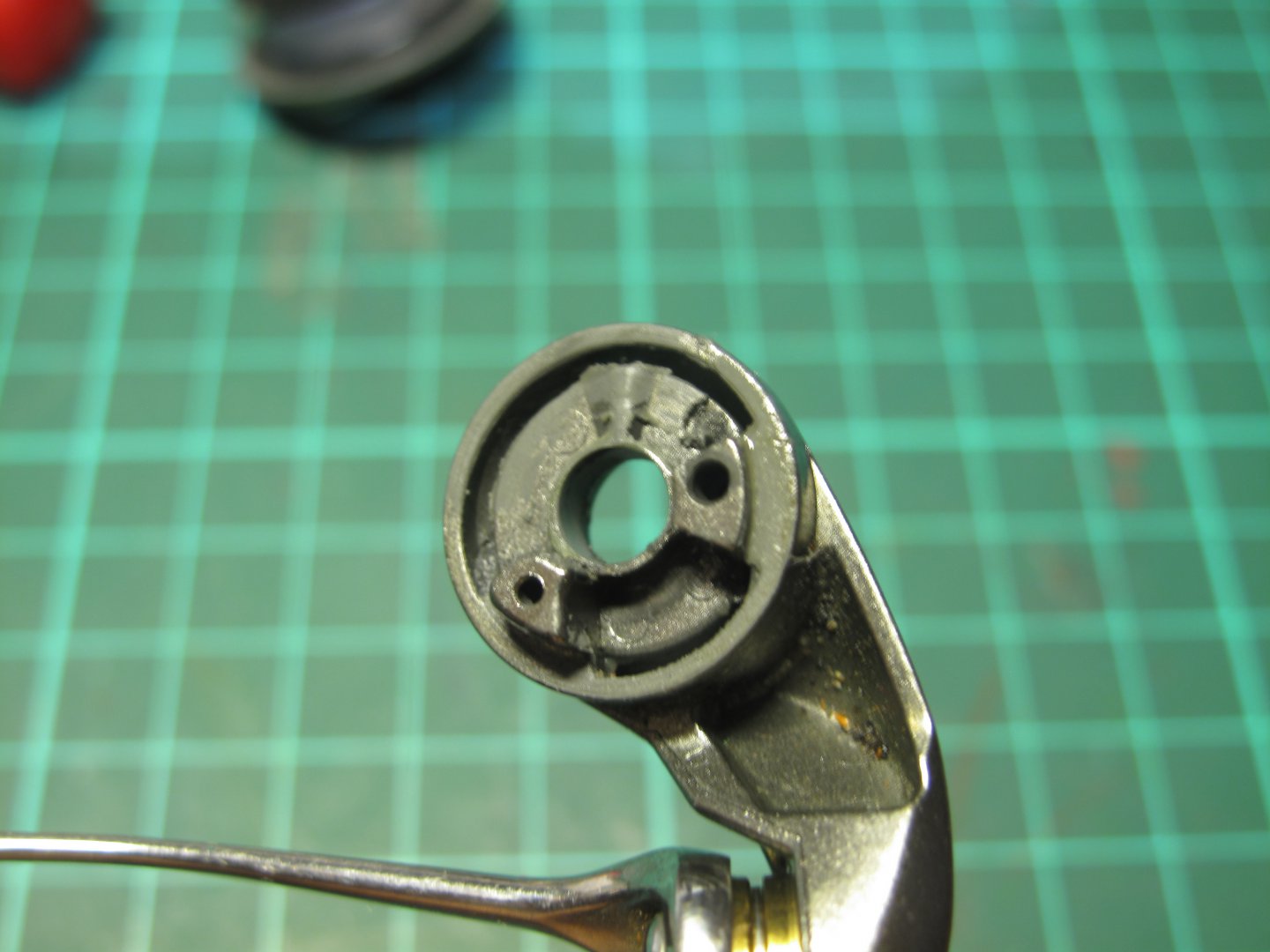

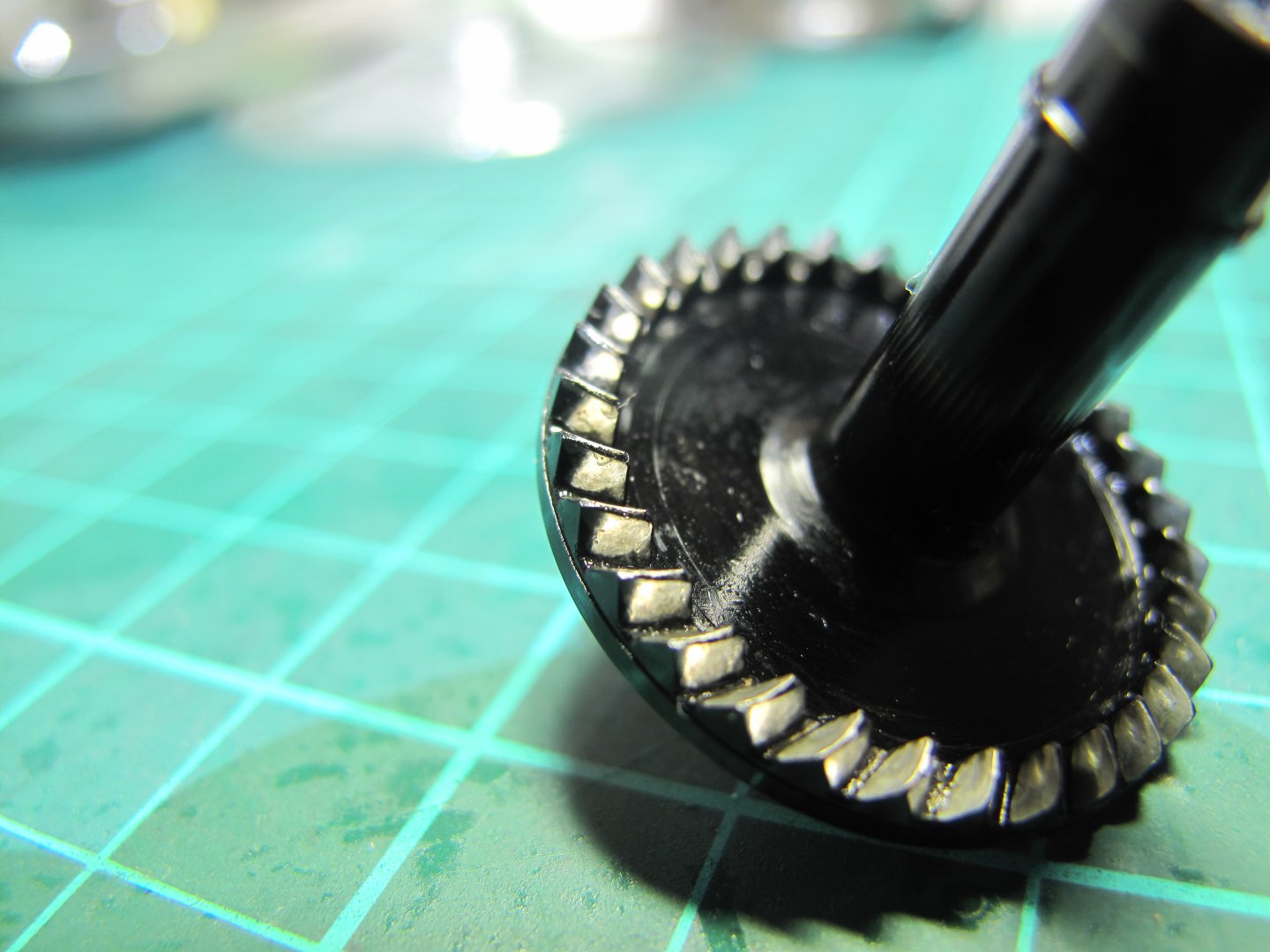

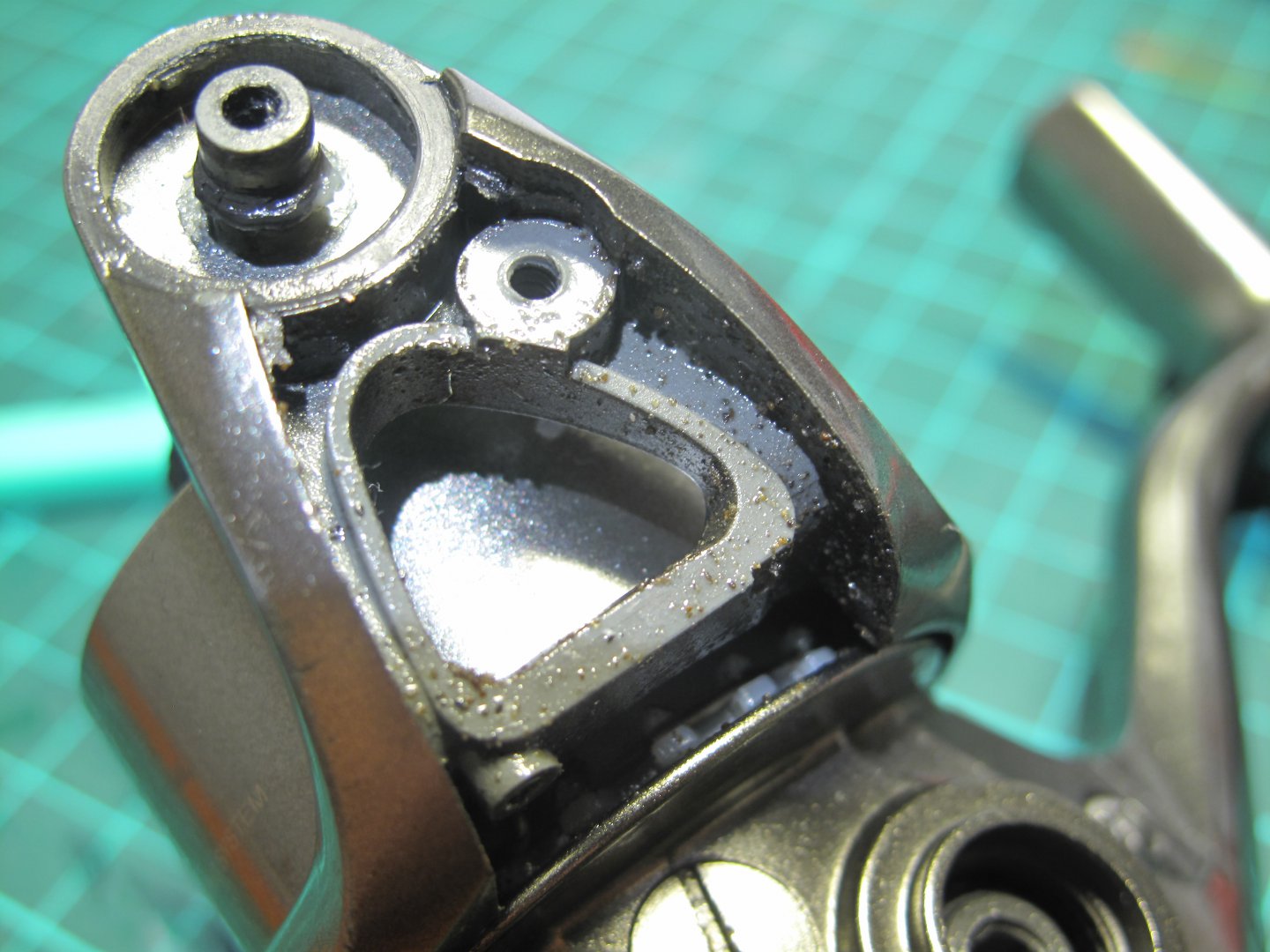

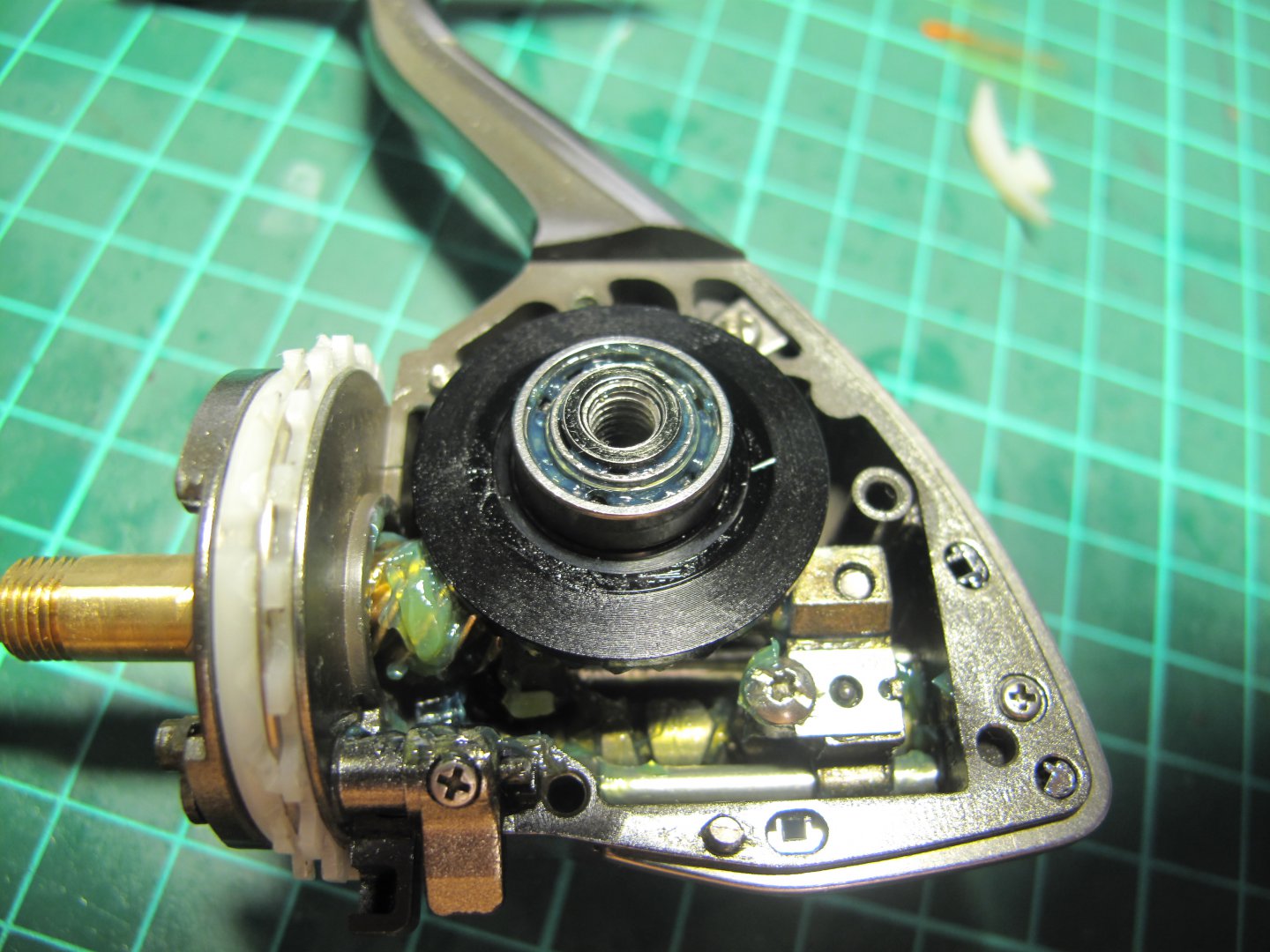

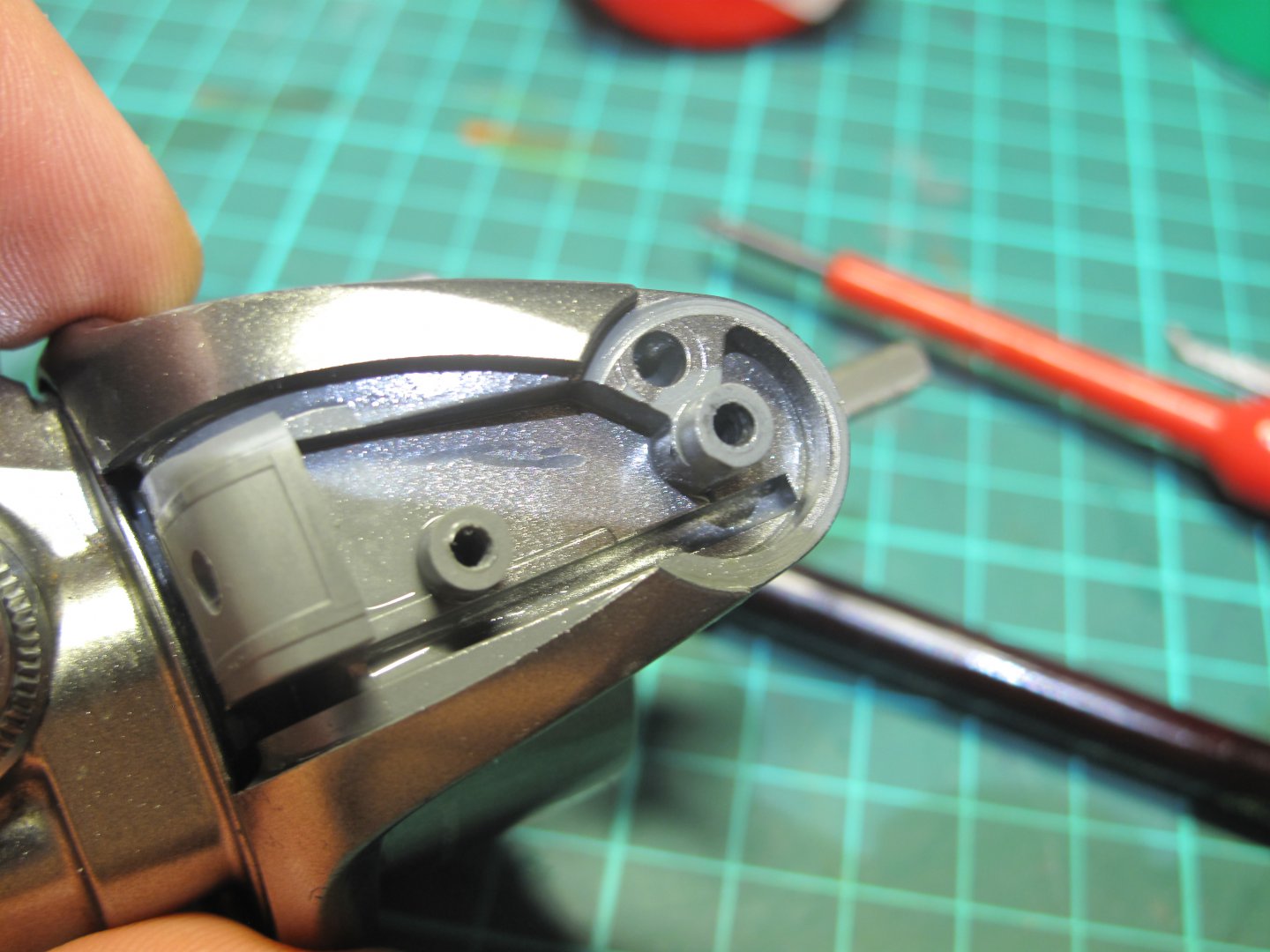

Подтормаживатель выполнен из белой пластмассы. На ранних моделях Стелл и 05Твинах 1000 и 2000 его изготавливали из мягкого материала, теряющего прочность при контакте со смазкой, что нередко приводило к заклиниванию. На старших Твинах ставят зубчатое кольцо. Корпус изготовлен из алюминиевого сплава. Качество литья выше всяких похвал. Ажурные элементы корпуса пролиты превосходно. В крышке корпуса, над флажком стопора, расположено отверстие с винтовой пробкой для экстренной смазки. Про него можно сразу забыть и никогда не пользоваться. Все равно ничего кроме смазки паразитки сделать не удастся.







Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

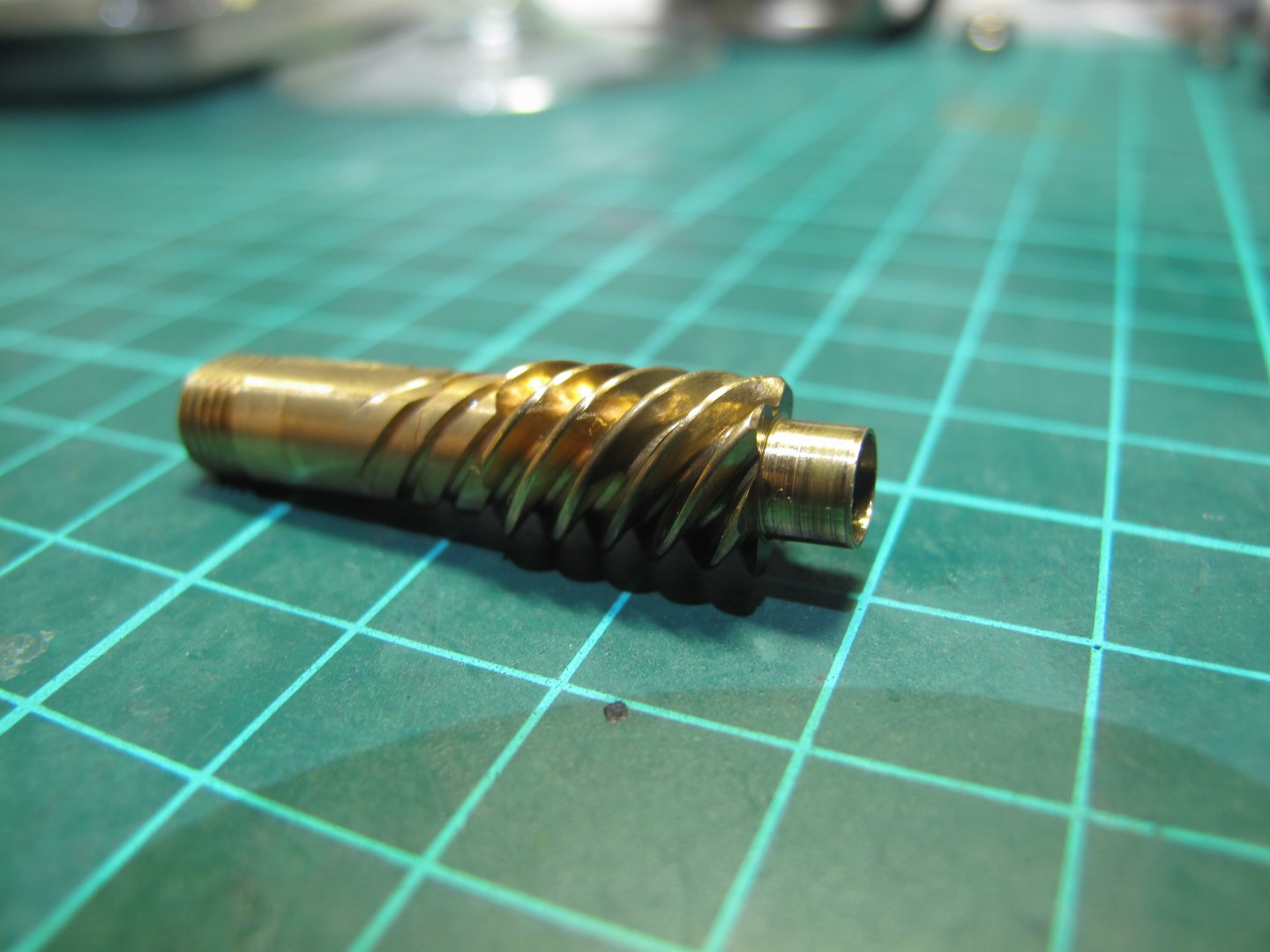

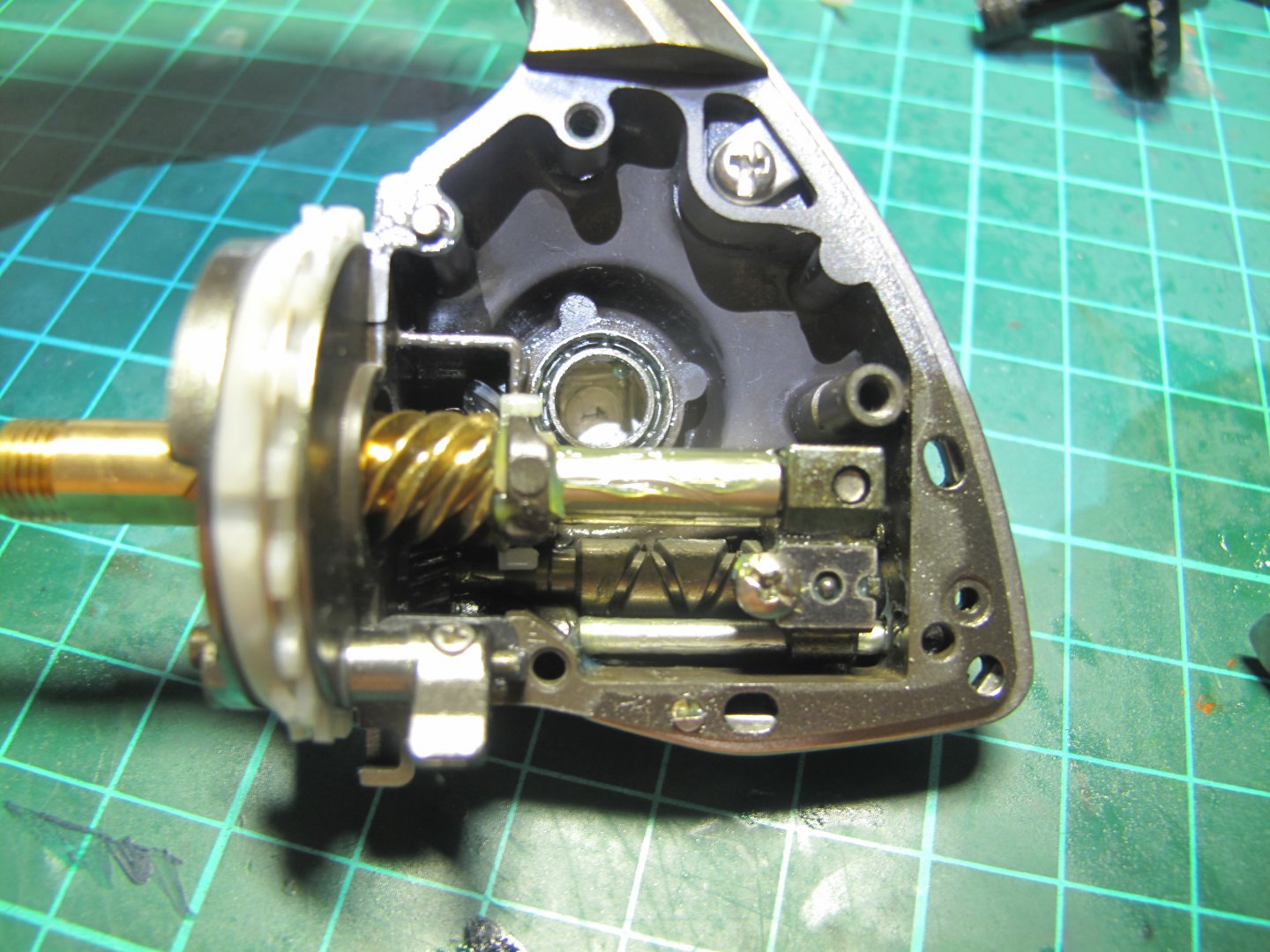

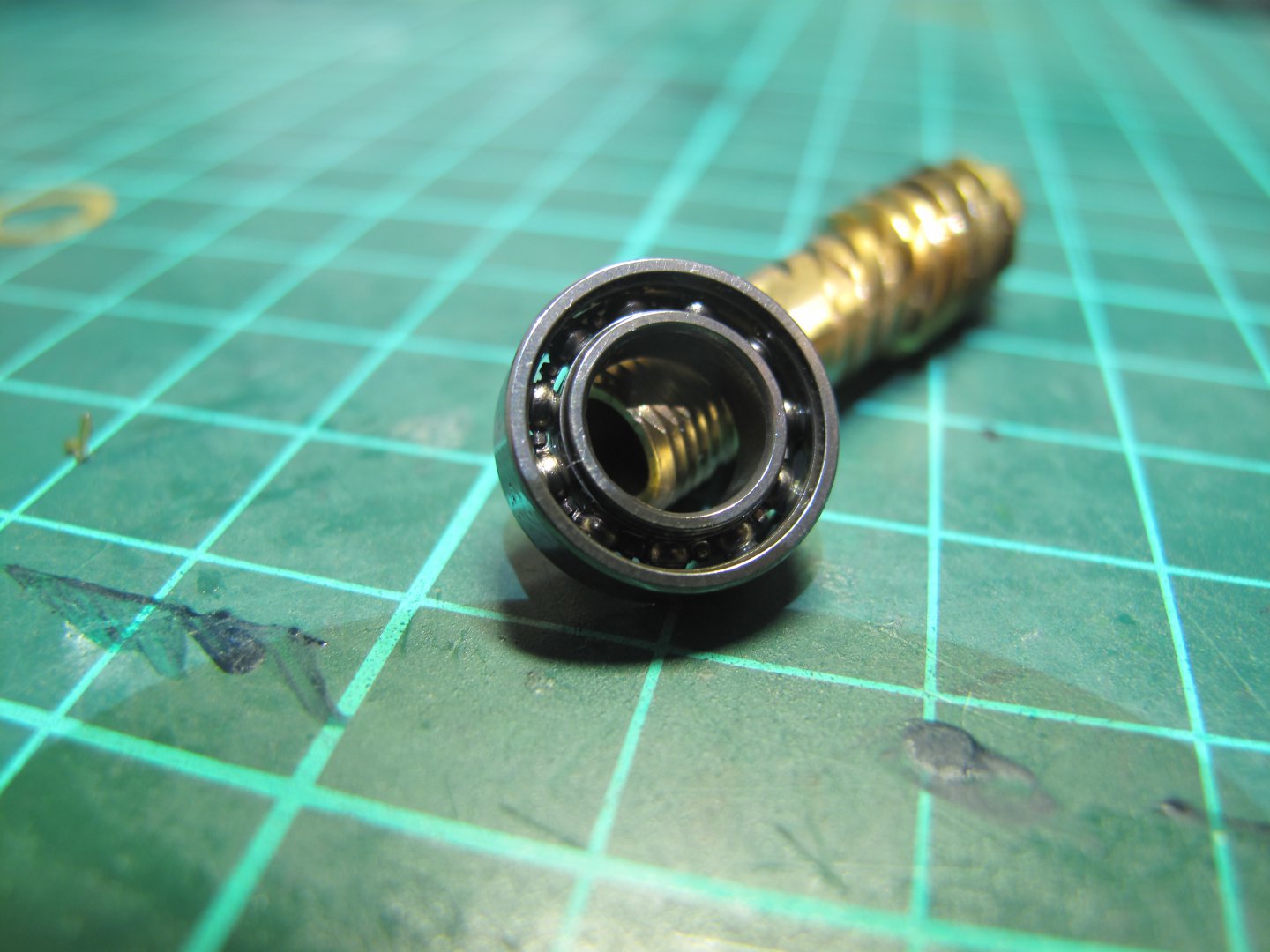

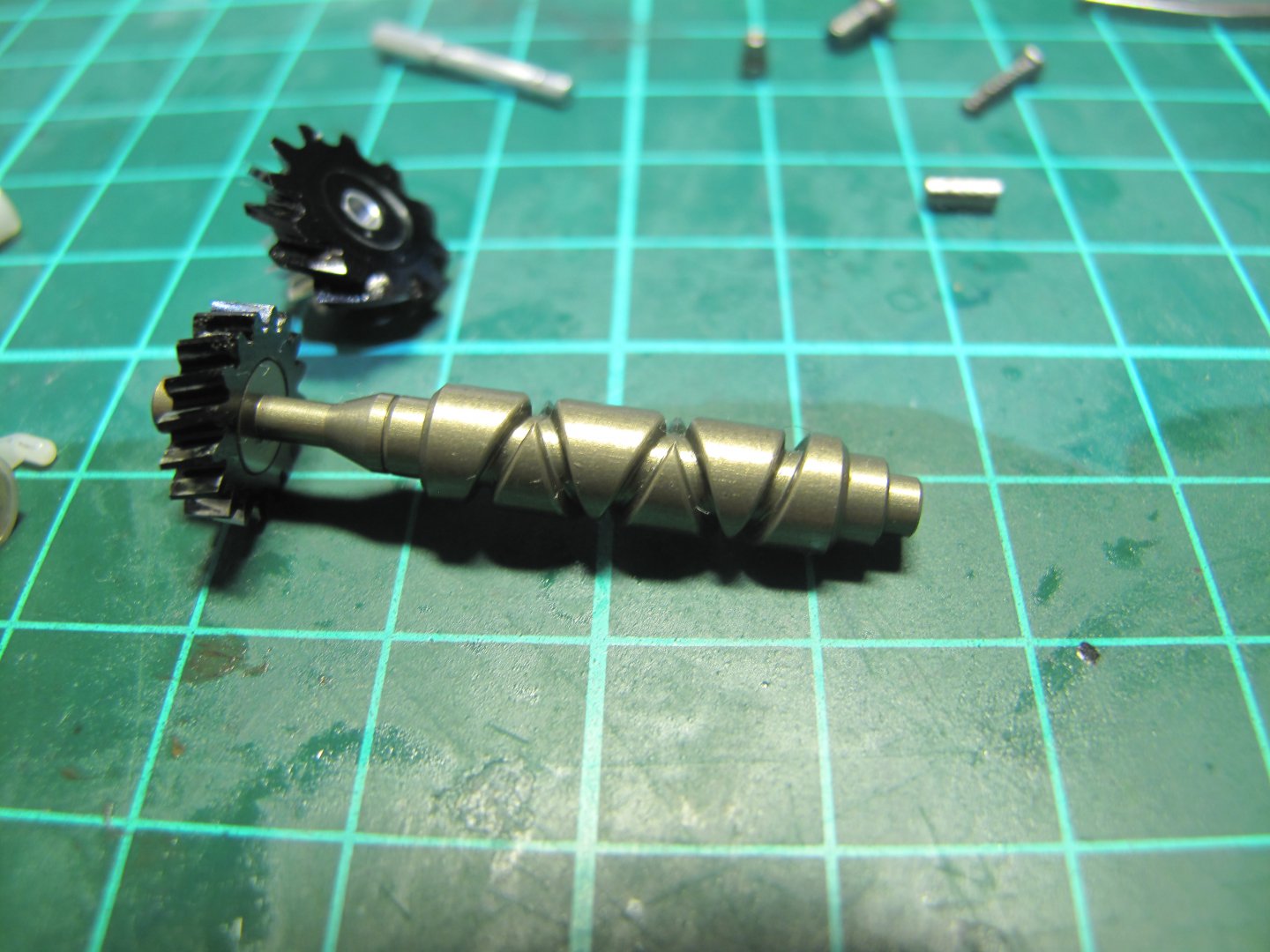

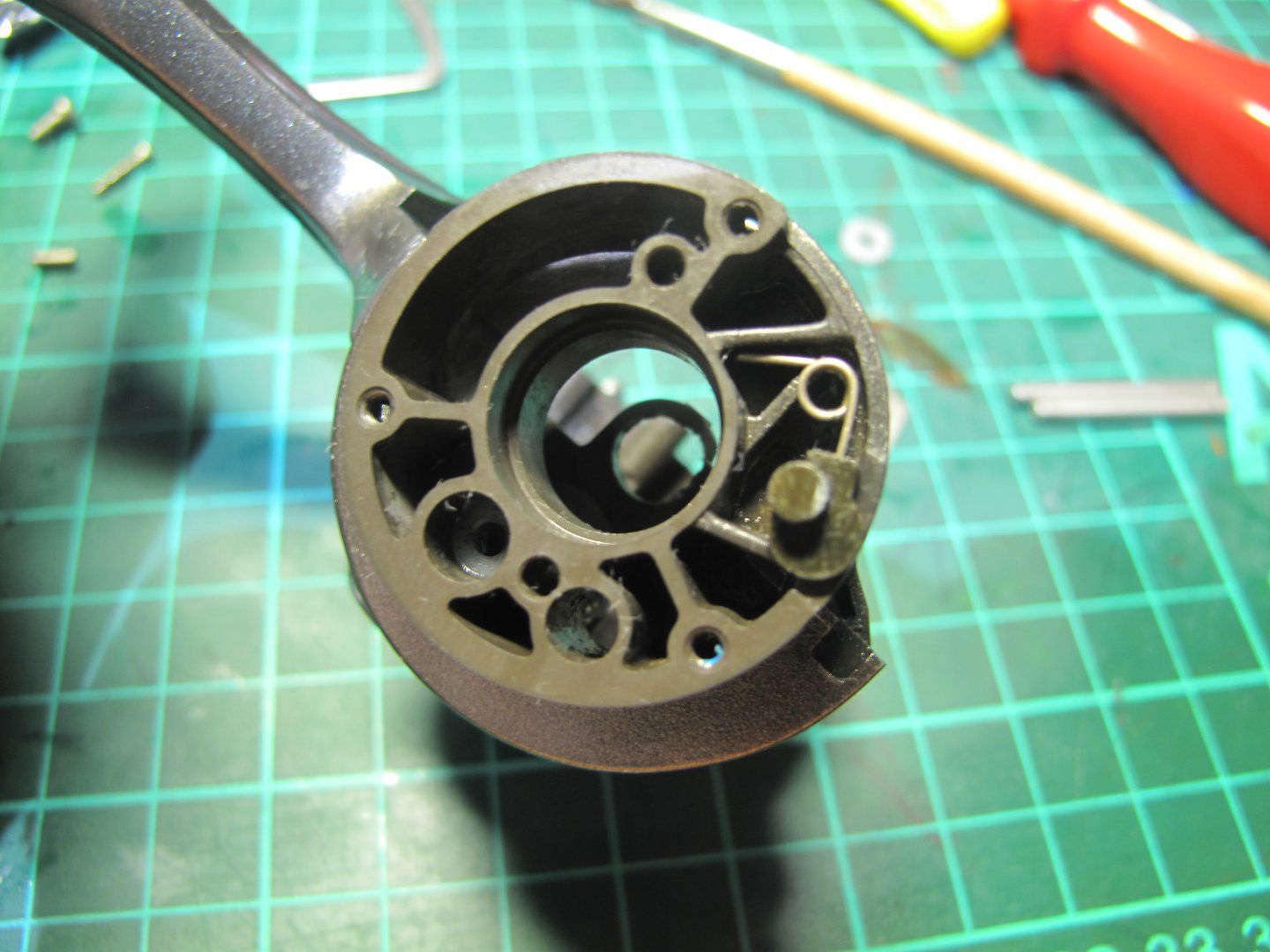

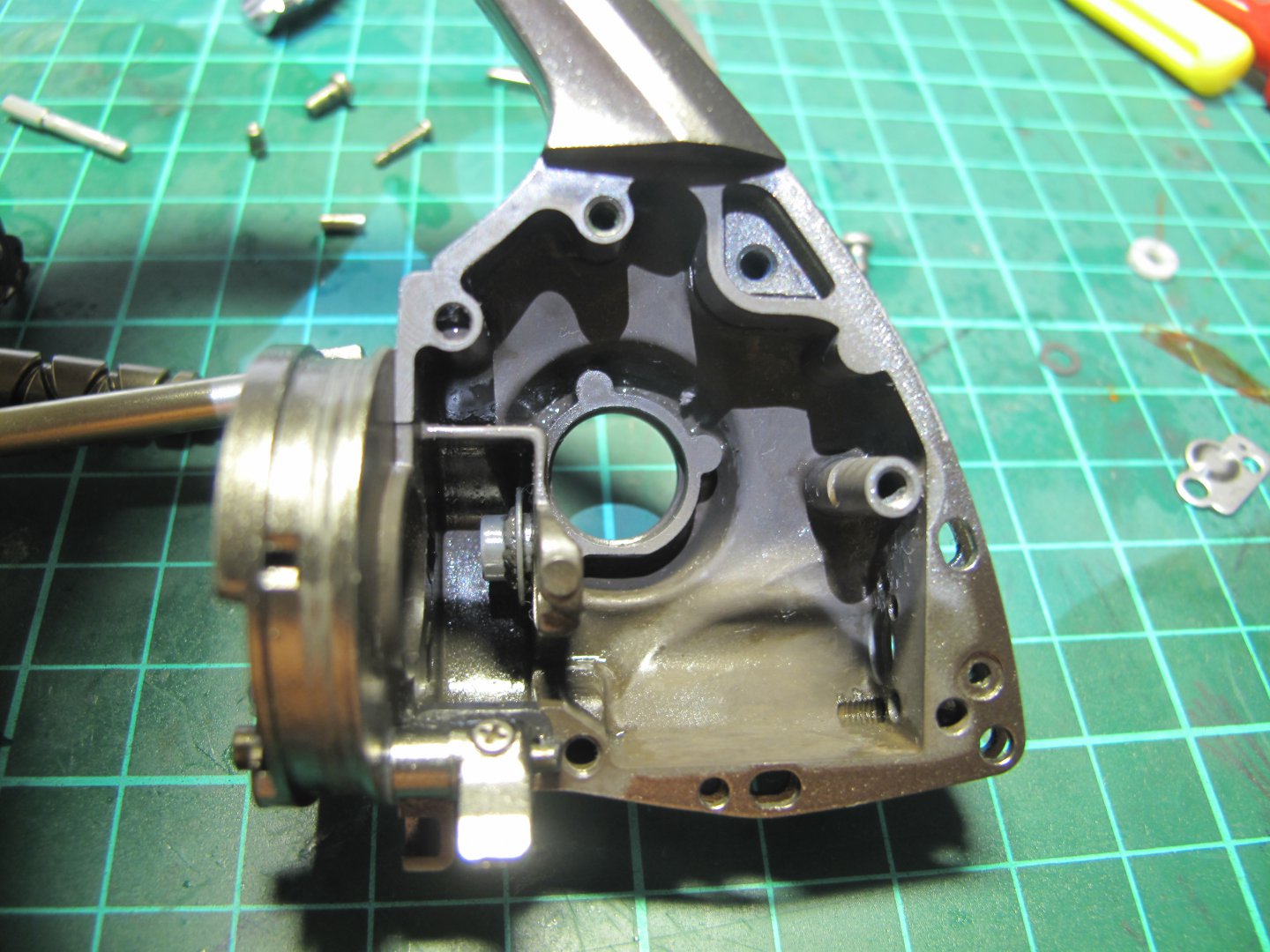

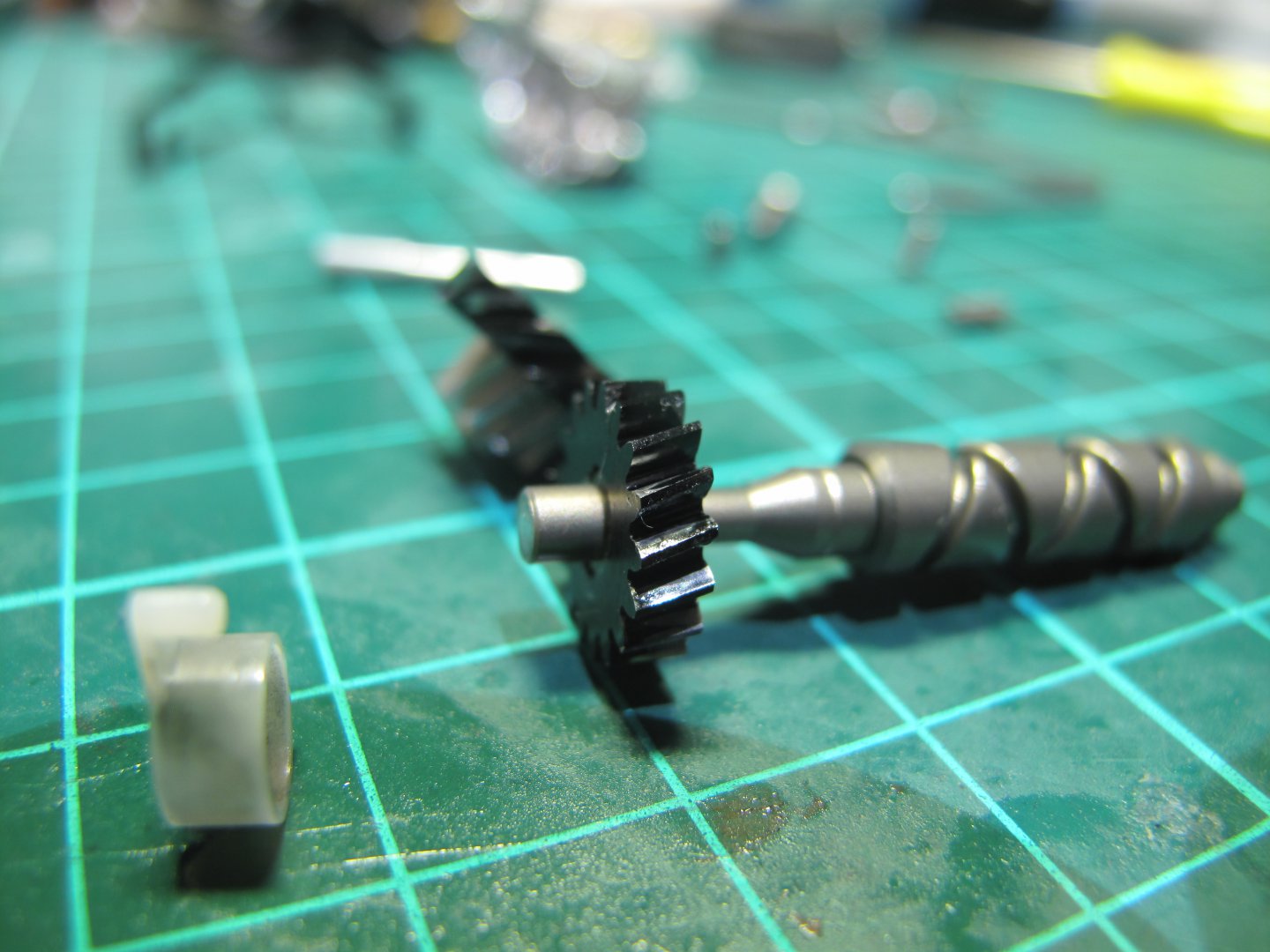

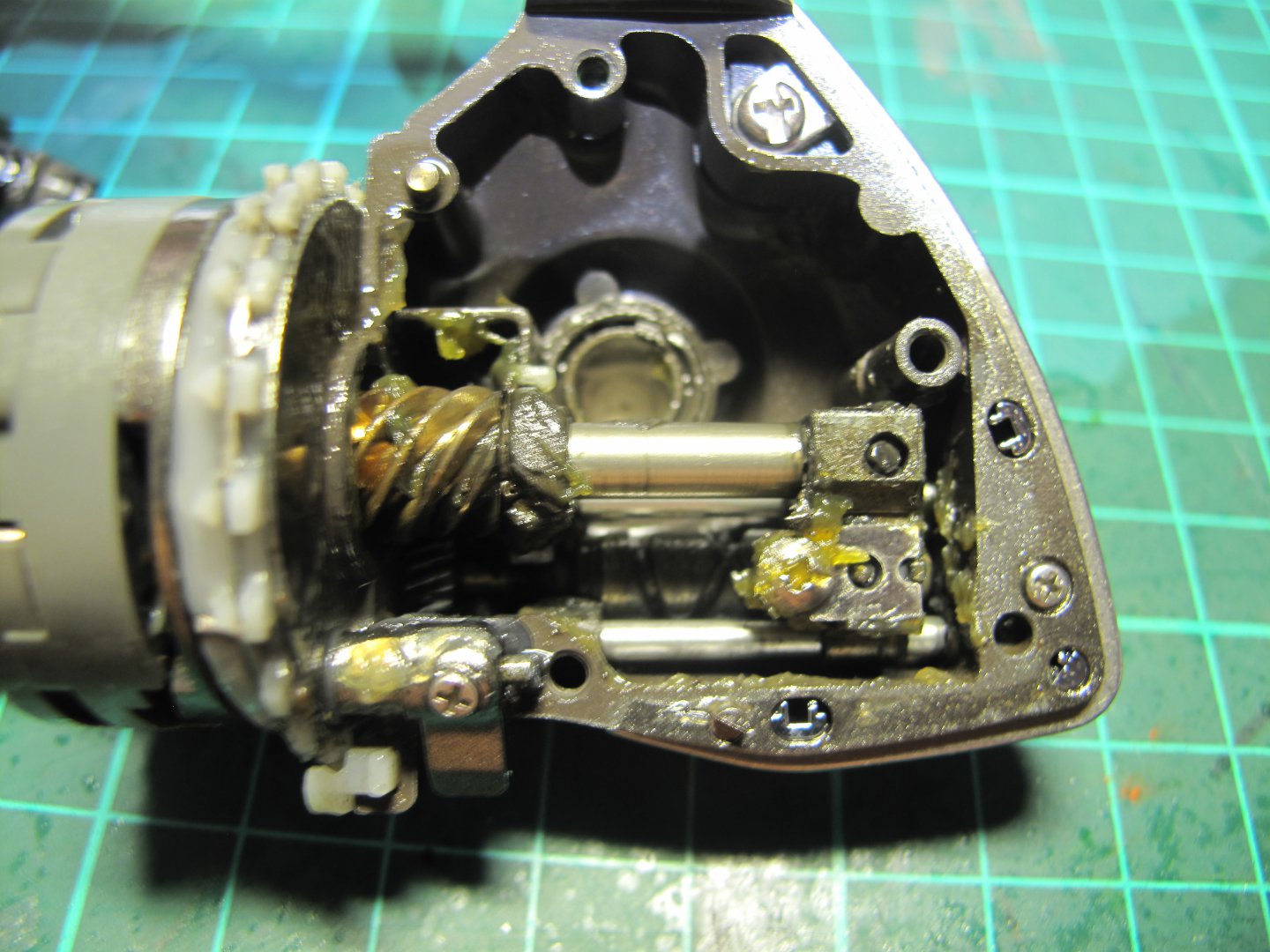

Колесо главной пары сделано из дюралюминия с черным покрытием (паразитки тоже). Смысл последнего, в том, что оно вроде как уменьшает механические повреждения при работе. Вал опирается на два A-RB подшипника устойчивых к коррозии. В Твинах используется система из нескольких паразиток. Их вращение замедляет движение штока(вал шпули). После очистки я не обнаружил разрушения или выработки зубьев шестеренок. Шестерня из желтого металла шестизаходная (нарезная) Спереди опирается на подшипник, сзади на пластмассовую втулку. После тяжелых условий эксплуатации этот узел начинает люфтить. В новых катушках 11 серии туда поставили закрытый S A-RB 6x10x3. (нужная вещь) Заводская смазка удовлетворительного качества. Признаков эмульгирования нет. Ее темный кое где цвет скорее обусловлен попаданием жидкой смазки, при поверхностной чистке через отверстие от снятой ручки, чем выработкой металла. Грязи и песка нет. Хотя на моей памяти этот Твин пару раз здорово купался ((((.



















Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

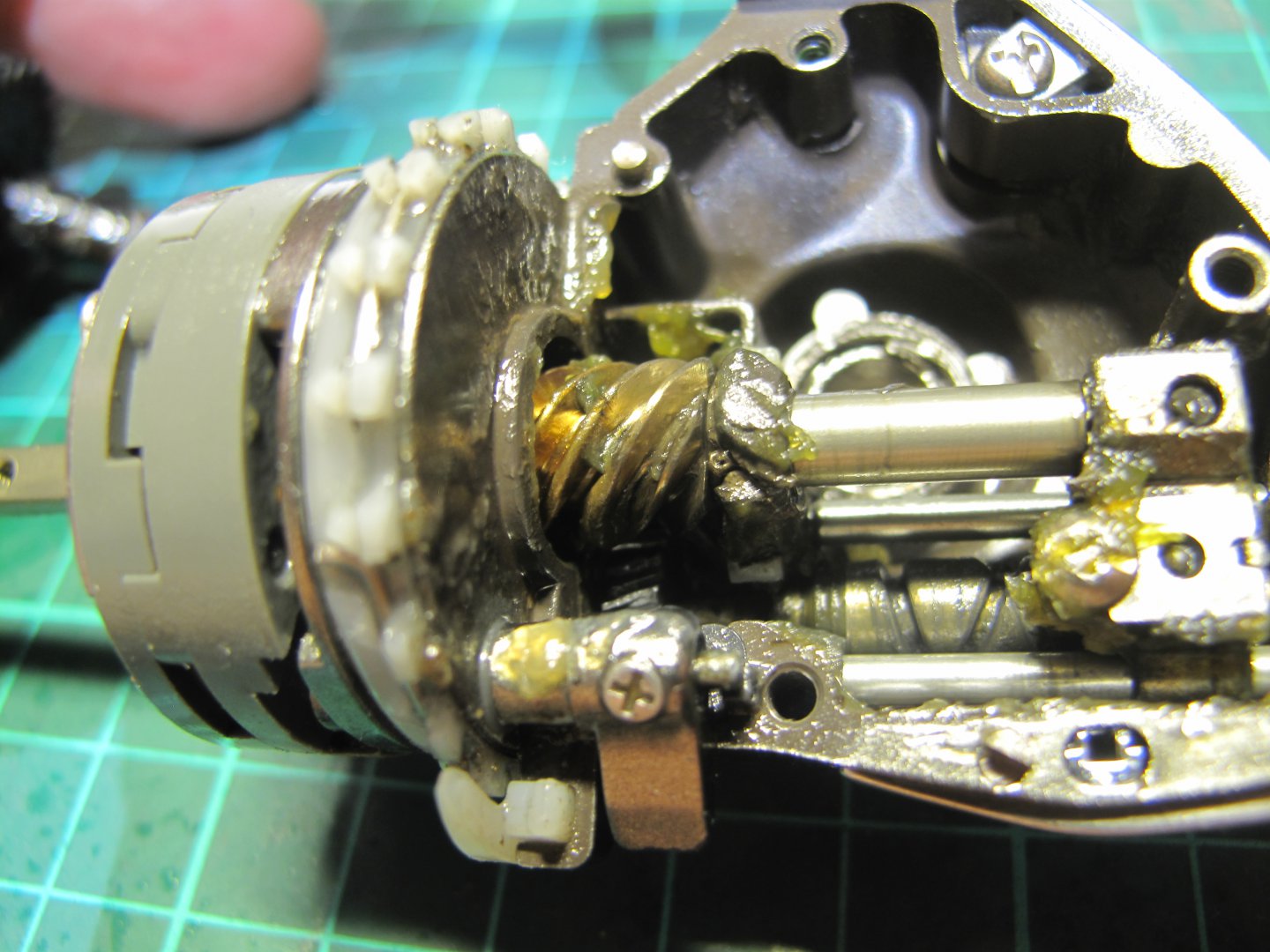

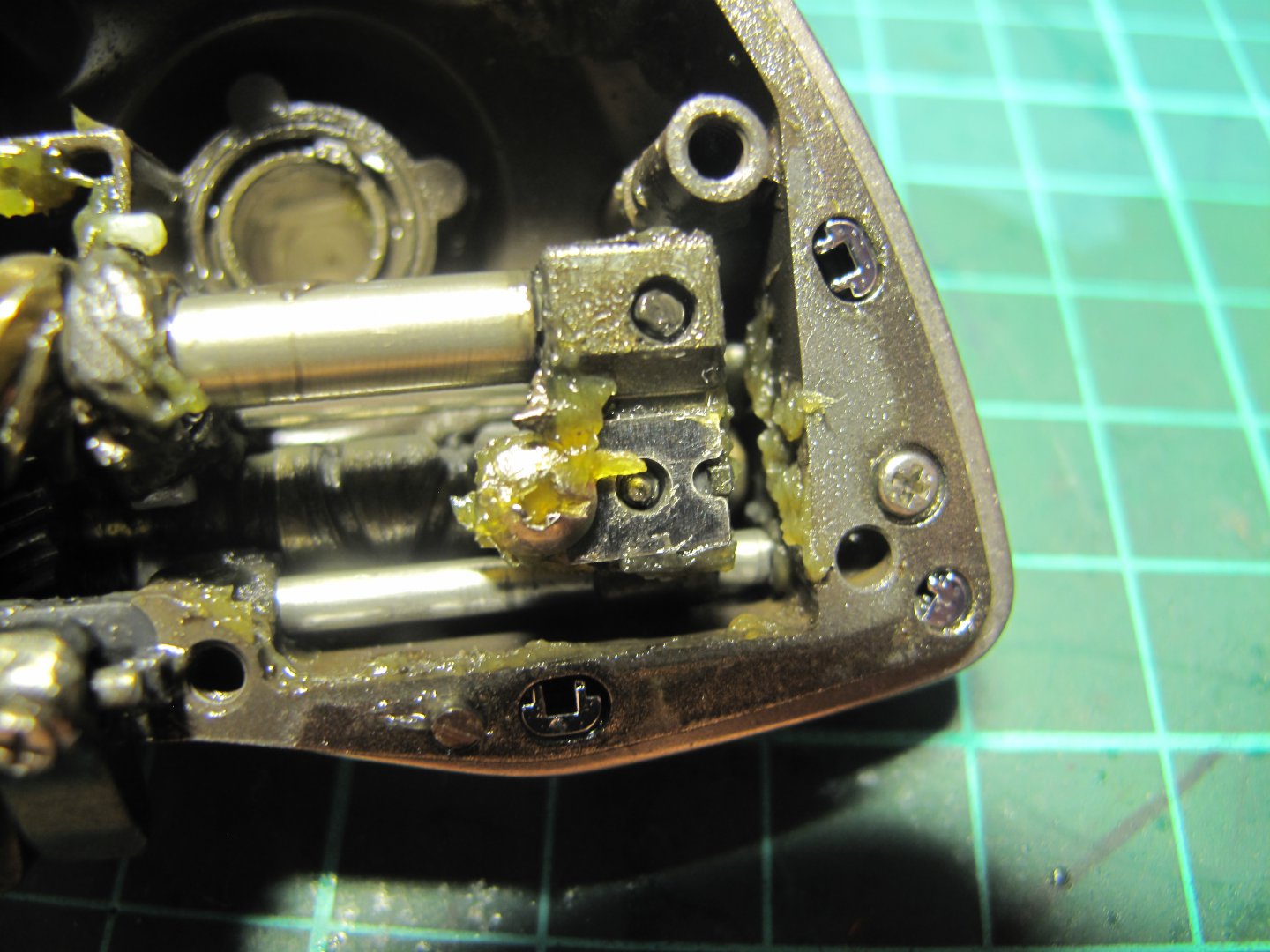

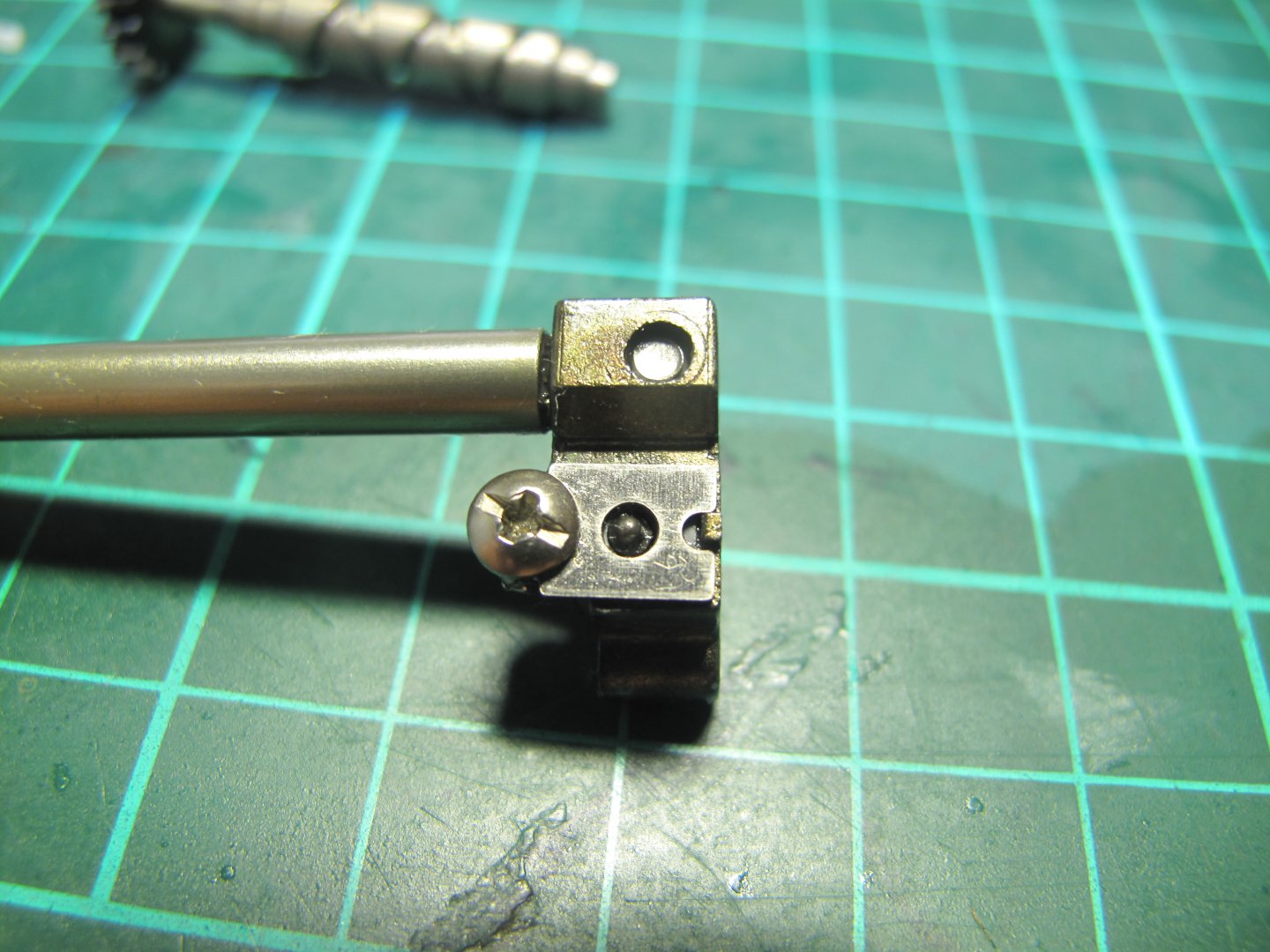

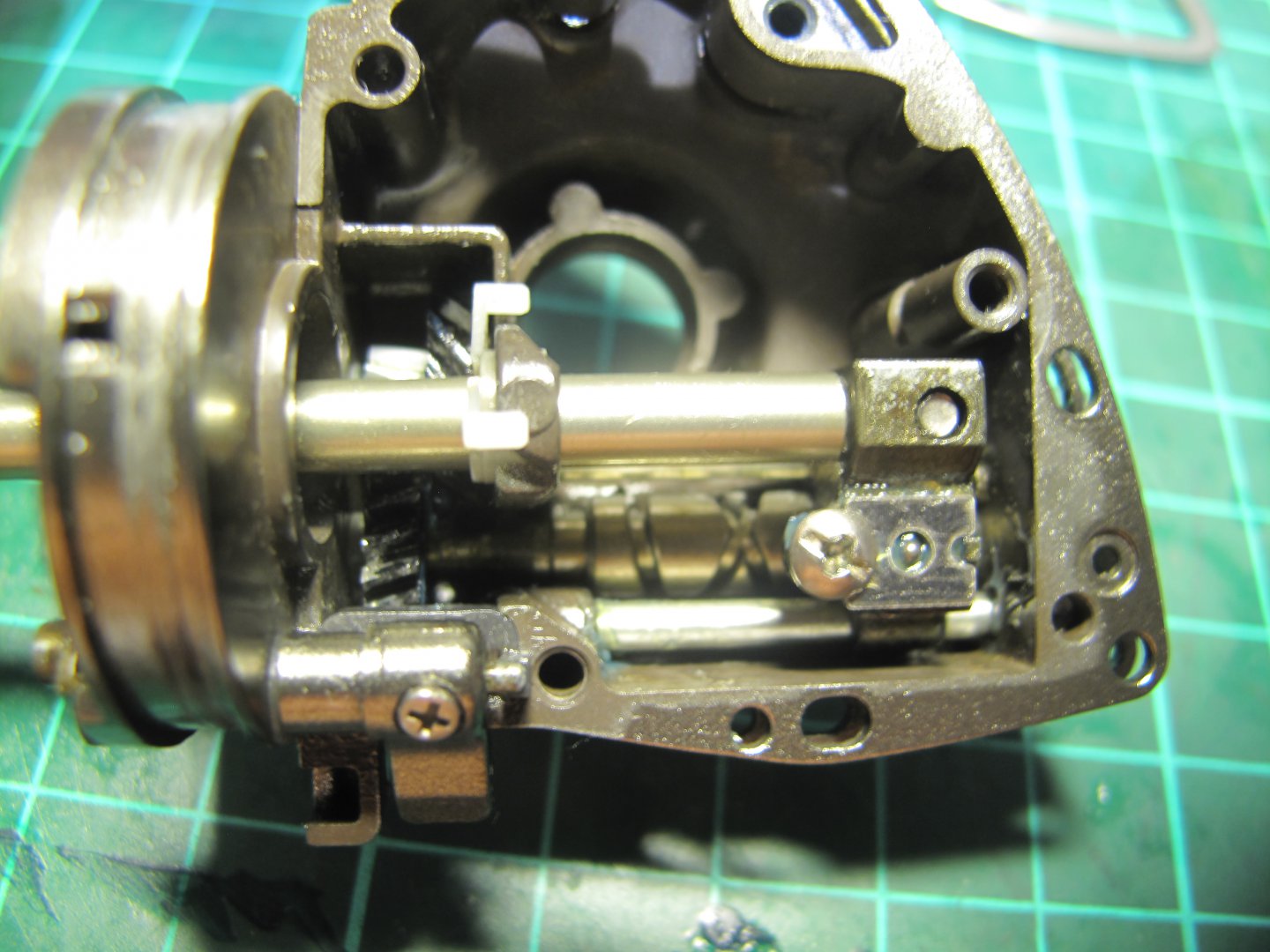

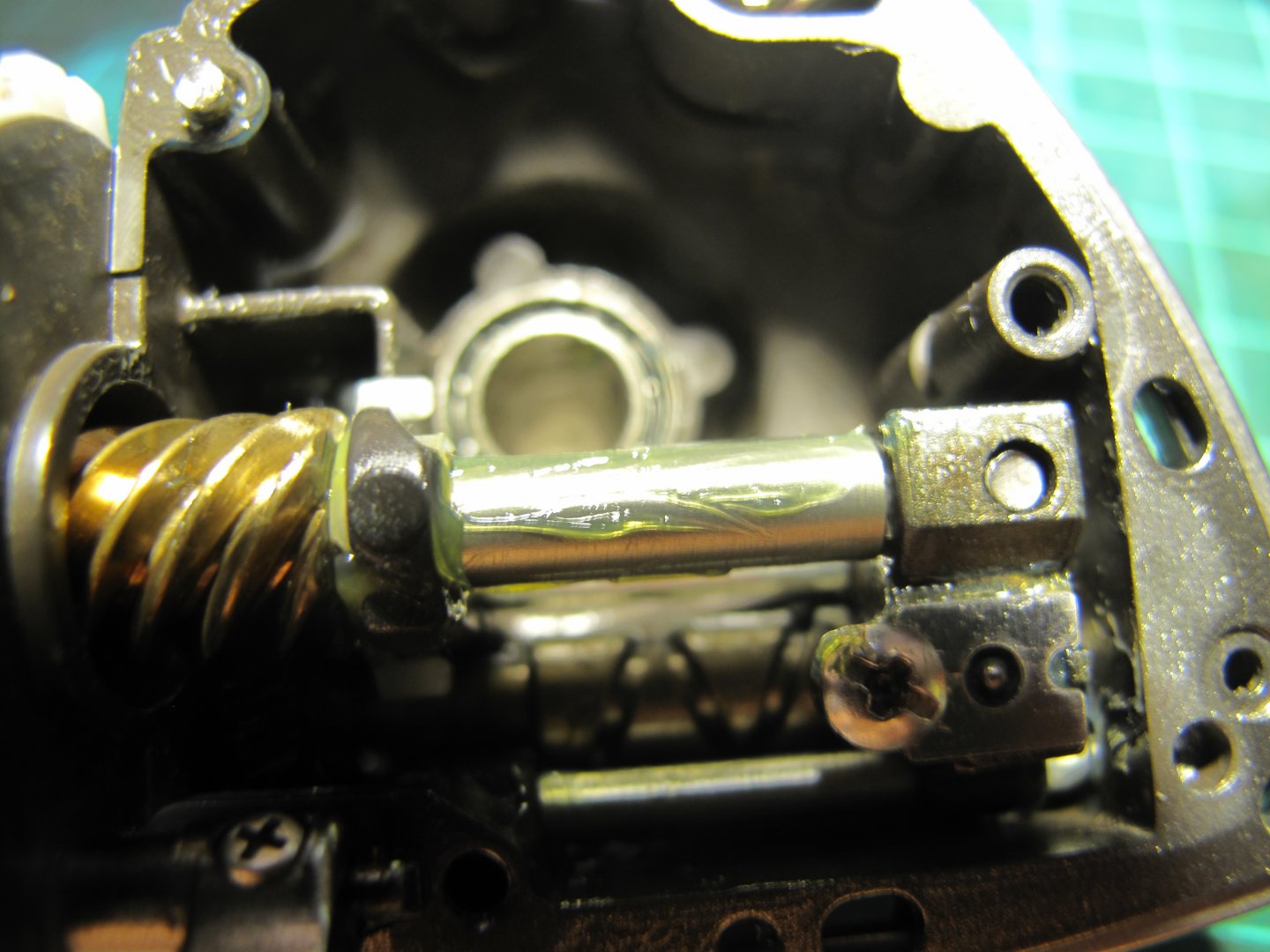

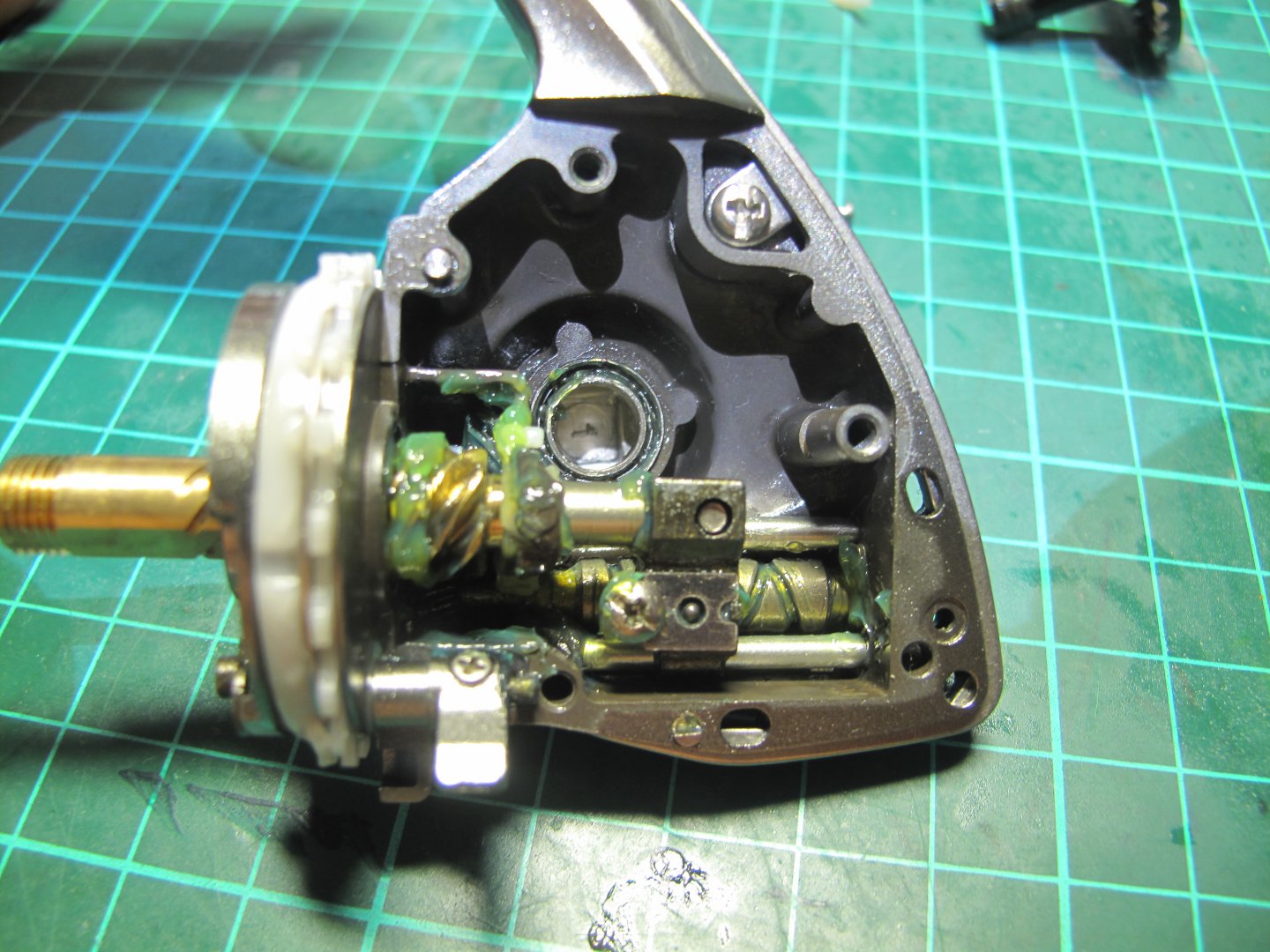

Этот Твин до ревизии имел большой продольный люфт штока. Ослаб один из винтов каретки с внутренней стороны. После протяжки с фиксатором резьбы, надеюсь откручиваться не будет.















Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

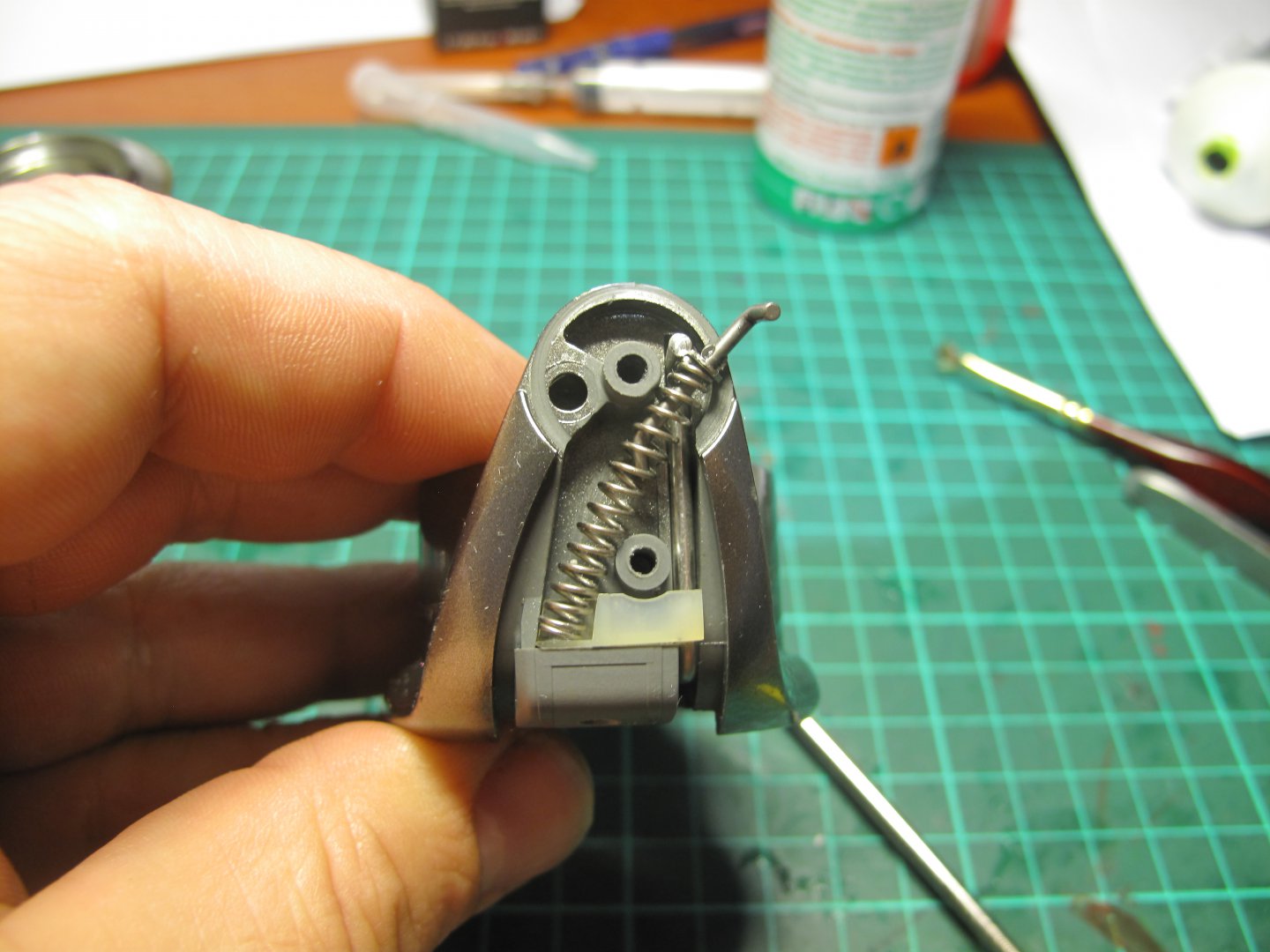

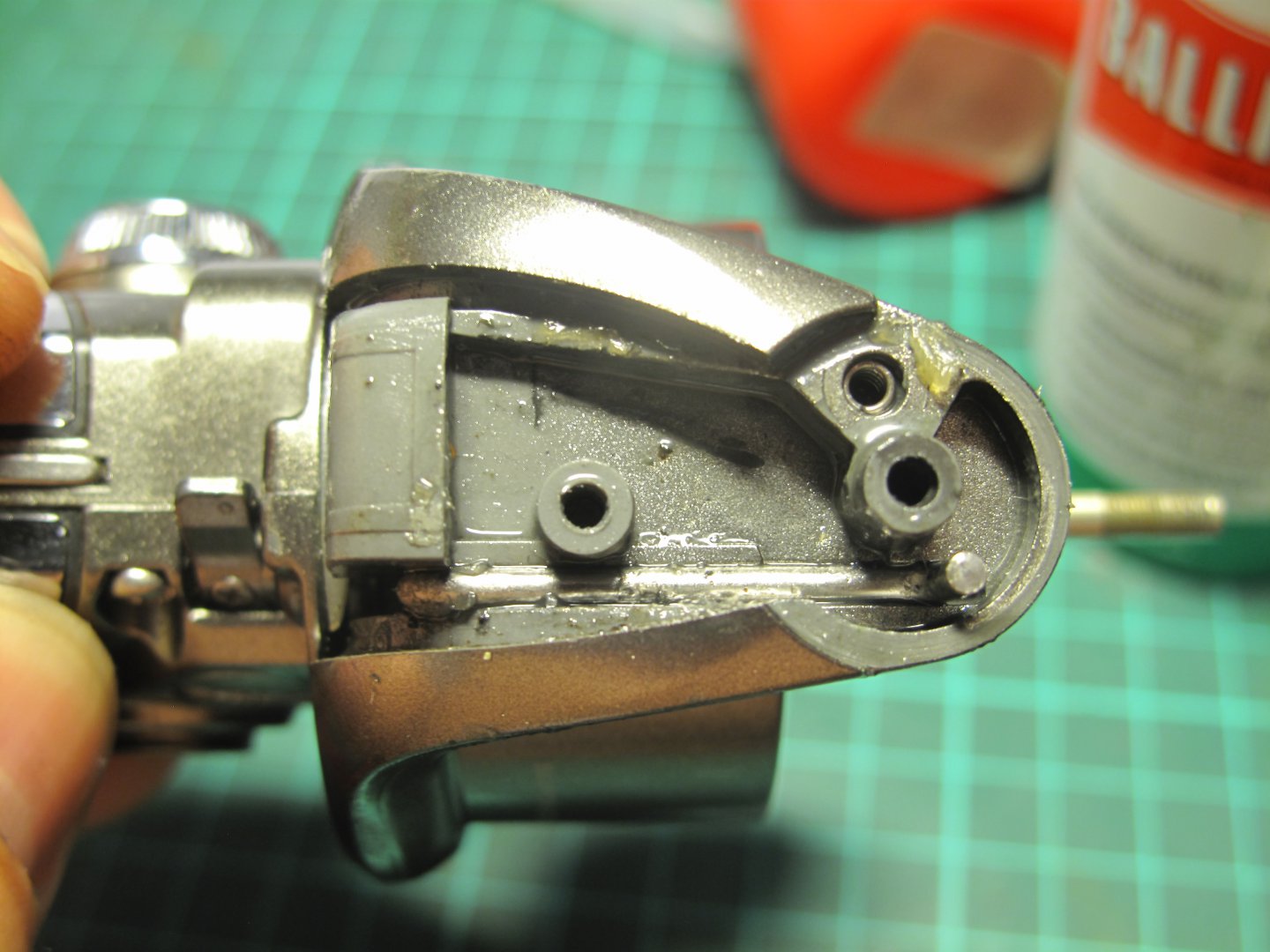

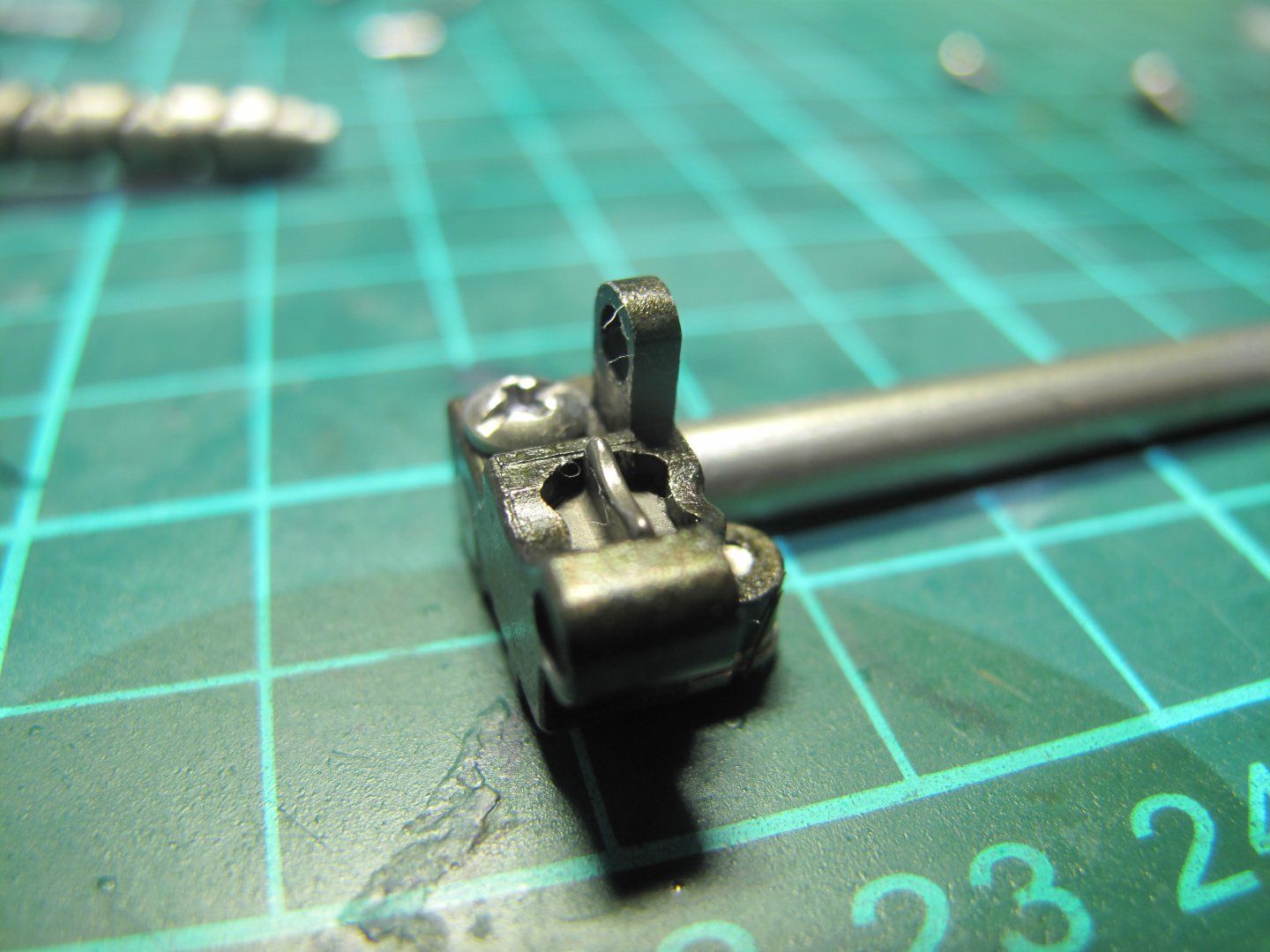

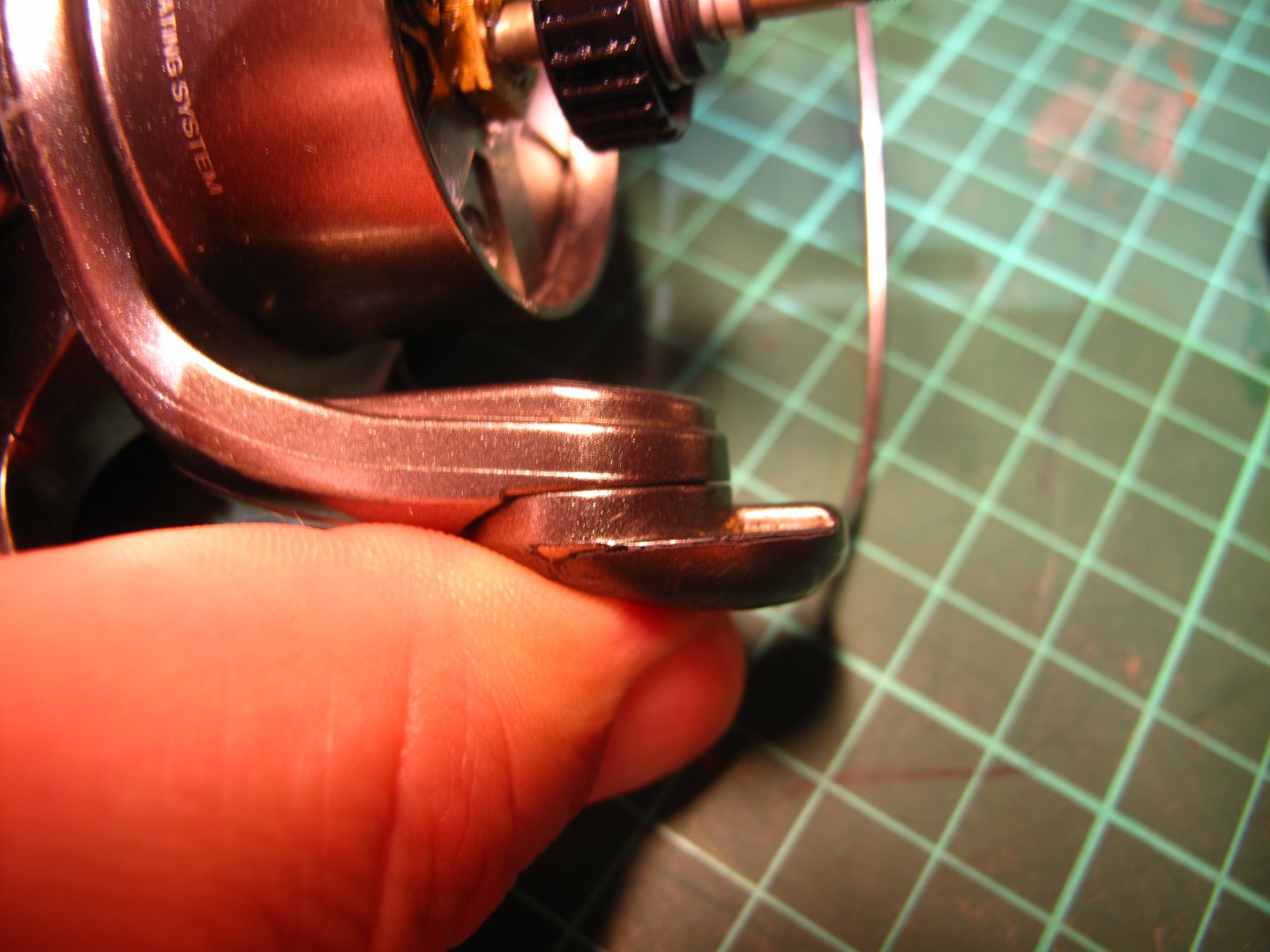

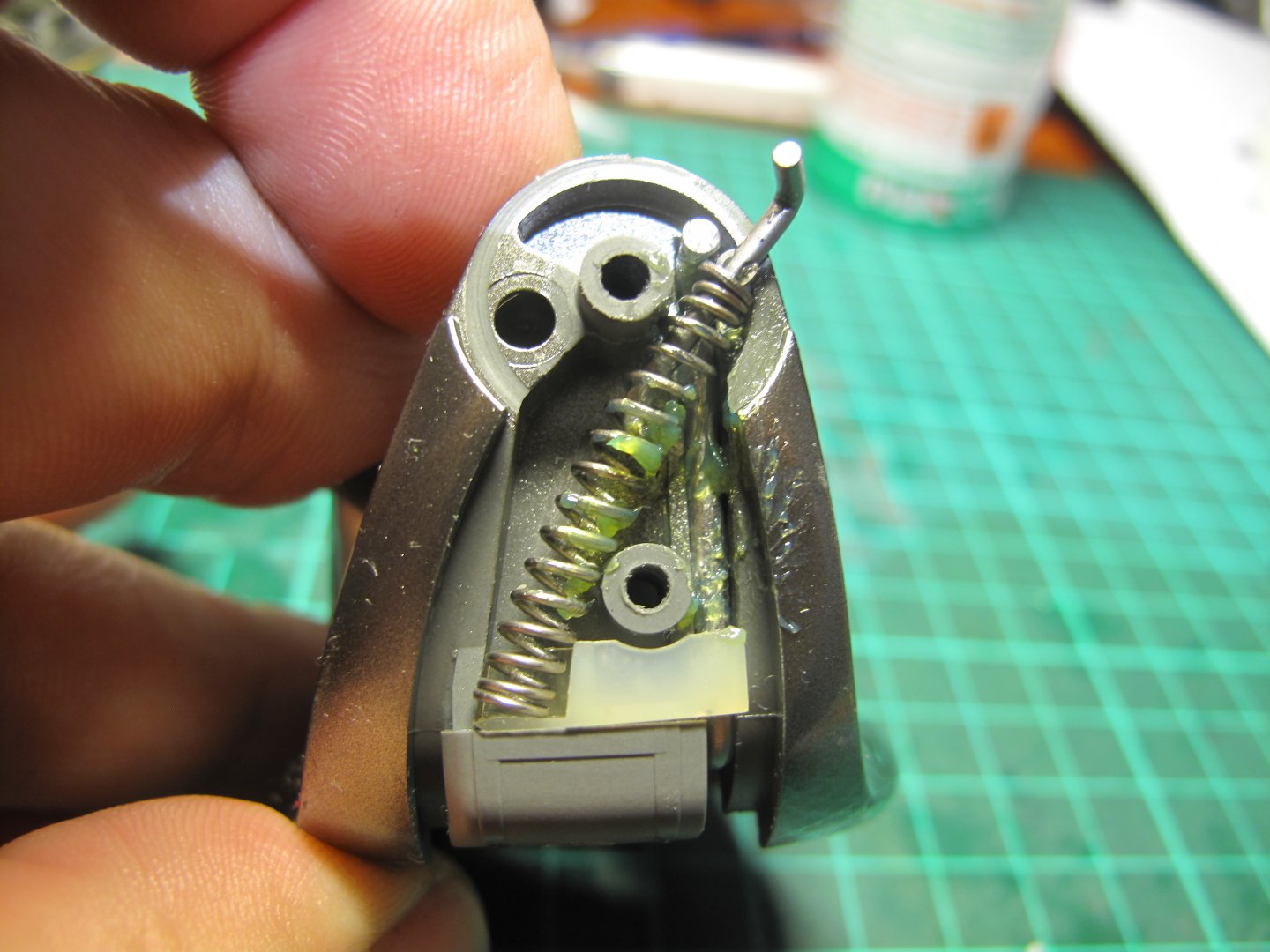

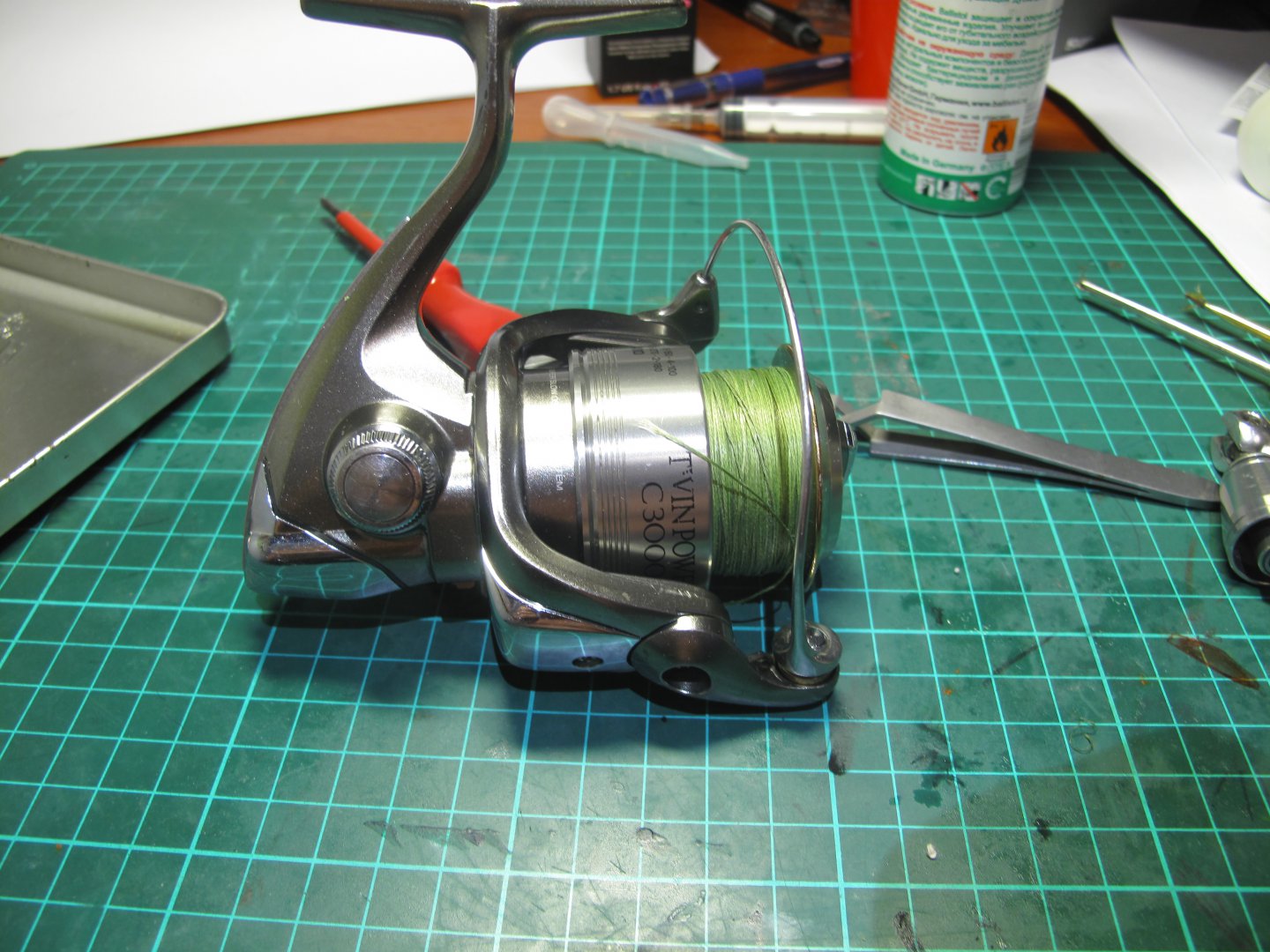

А потом я его собрал))) Главное не переборщить со смазкой. Не все узлы это любят. Механизм сброса дужки простой и значит надежный. Пружина сжатия, стальной толкатель и пластмассовый подпружиненный фиксатор, отвечающий за фирменный щелчок!!!



















Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308
Выводы:
Не мешайте механизму работать))) и будет вам счастье!!! Нормальные дорогие катушки рассчитаны на тяжелые условия эксплуатации.
Я допускаю проведение регламентных работ только в легкодоступных частях.
Смазки должны быть двух консистенций - жидкая для подшипников, и вязкая для шестеренок.
Чистка и уход, а главное бережное хранение, перевозка в чехле вот и все. Откручивайте ручку и ослабляйте гайку фрикциона.
В песке и грязи работает только автомат Калашникова.
Некоторые узлы можно улучшить.
Лучше одна дорогая катушка чем много дешевых и беспонтовых, поэтому я купил очередной Твин, но 11-й
Сравнивая 05 твин с 11 могу сказать, что он стал намного круче. Нынешняя Дайва увы не рулит.
Даже на 05 Твине с его всего 6-ю подшипниками можно без проблем заниматься кастингом тяжелых приманок.
Когда куплю Стеллу наклею стразиков на бейсболку и куплю розовое термобелье.... Чтоб соответствовать))))



Rak1978

Почетный Форумчанин
Регистрация
15.10.14
Сообщения
2.878
Реакции
20.489
Баллы
308
Город
Хабаровск

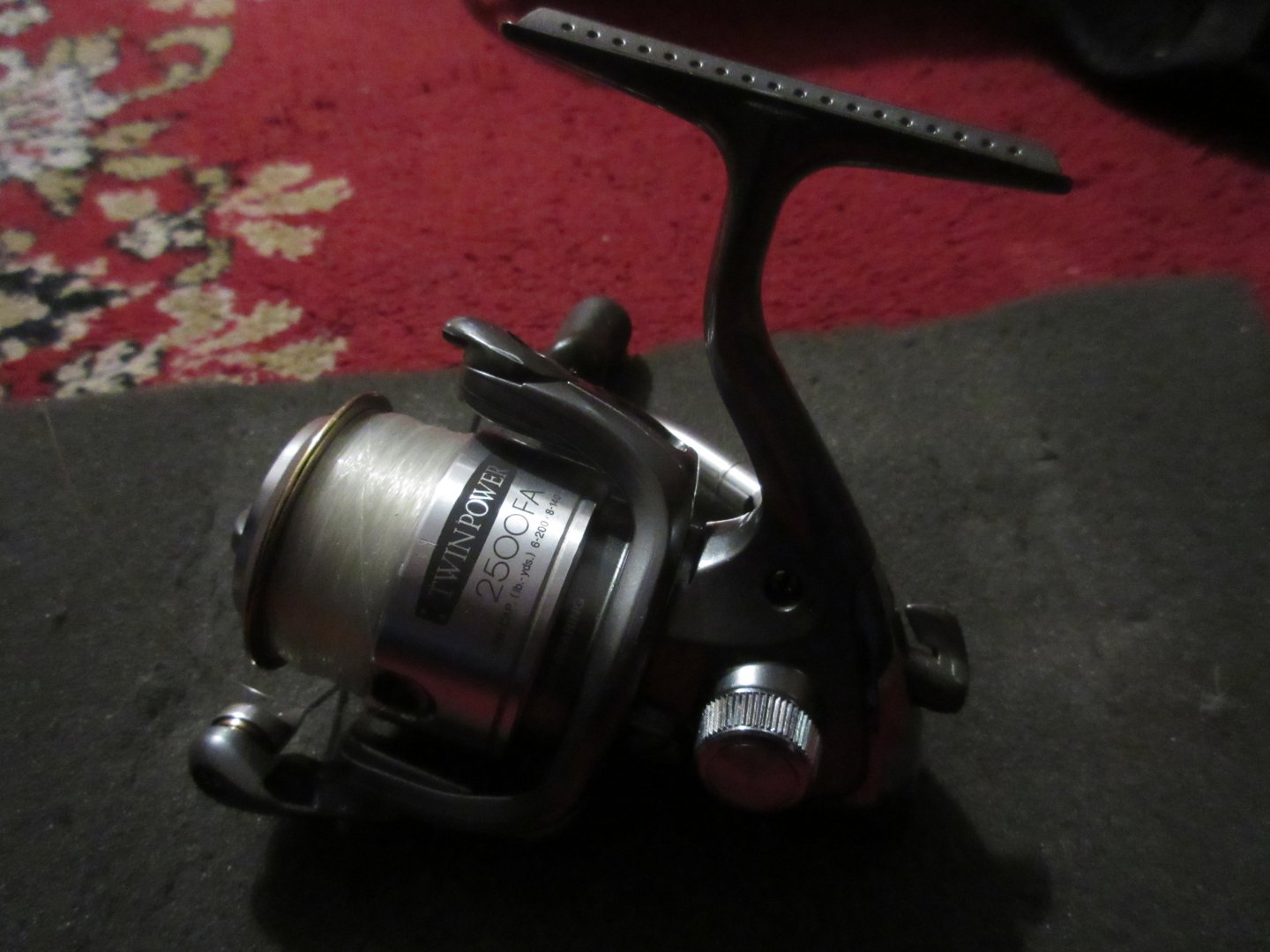

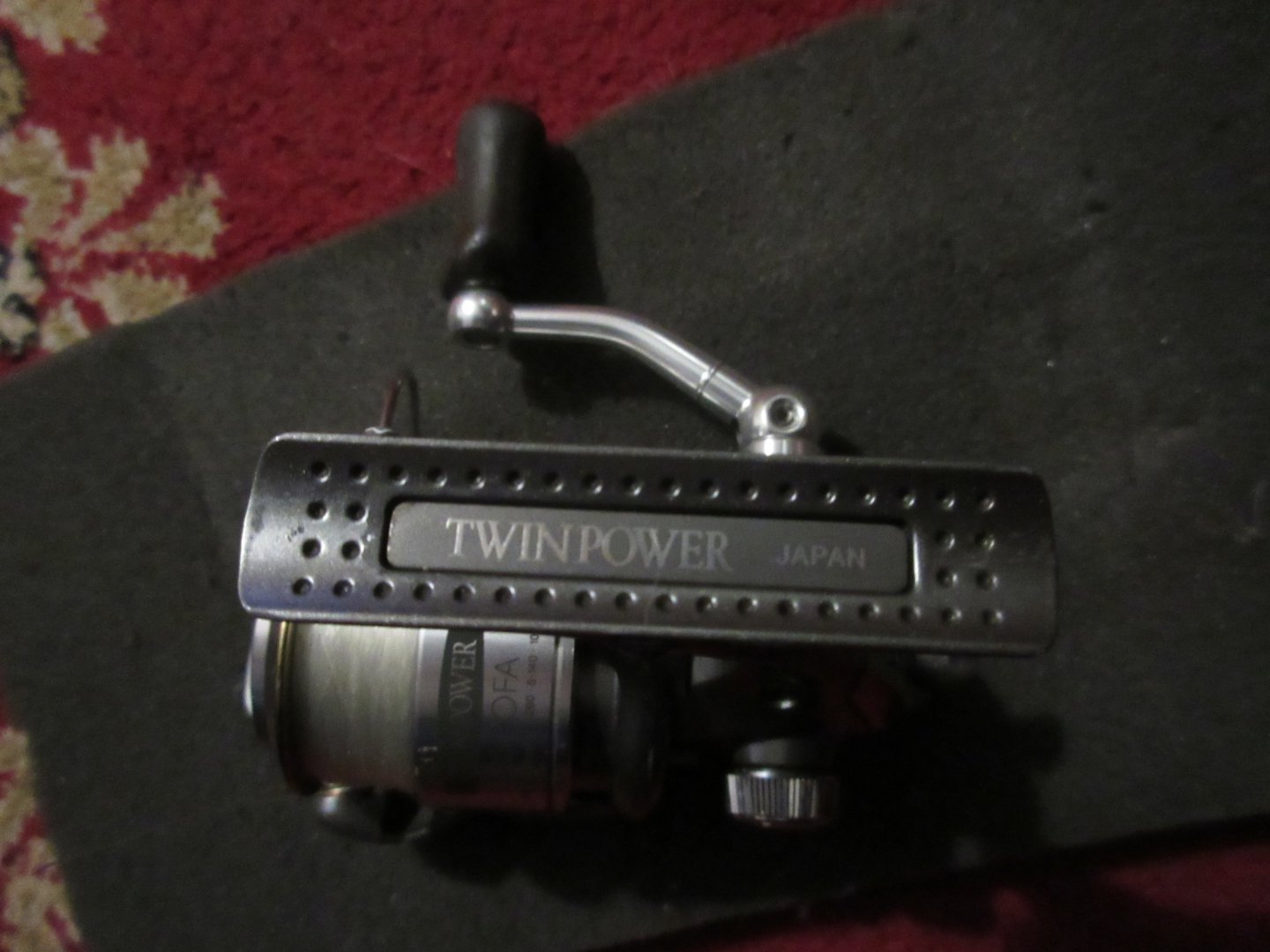

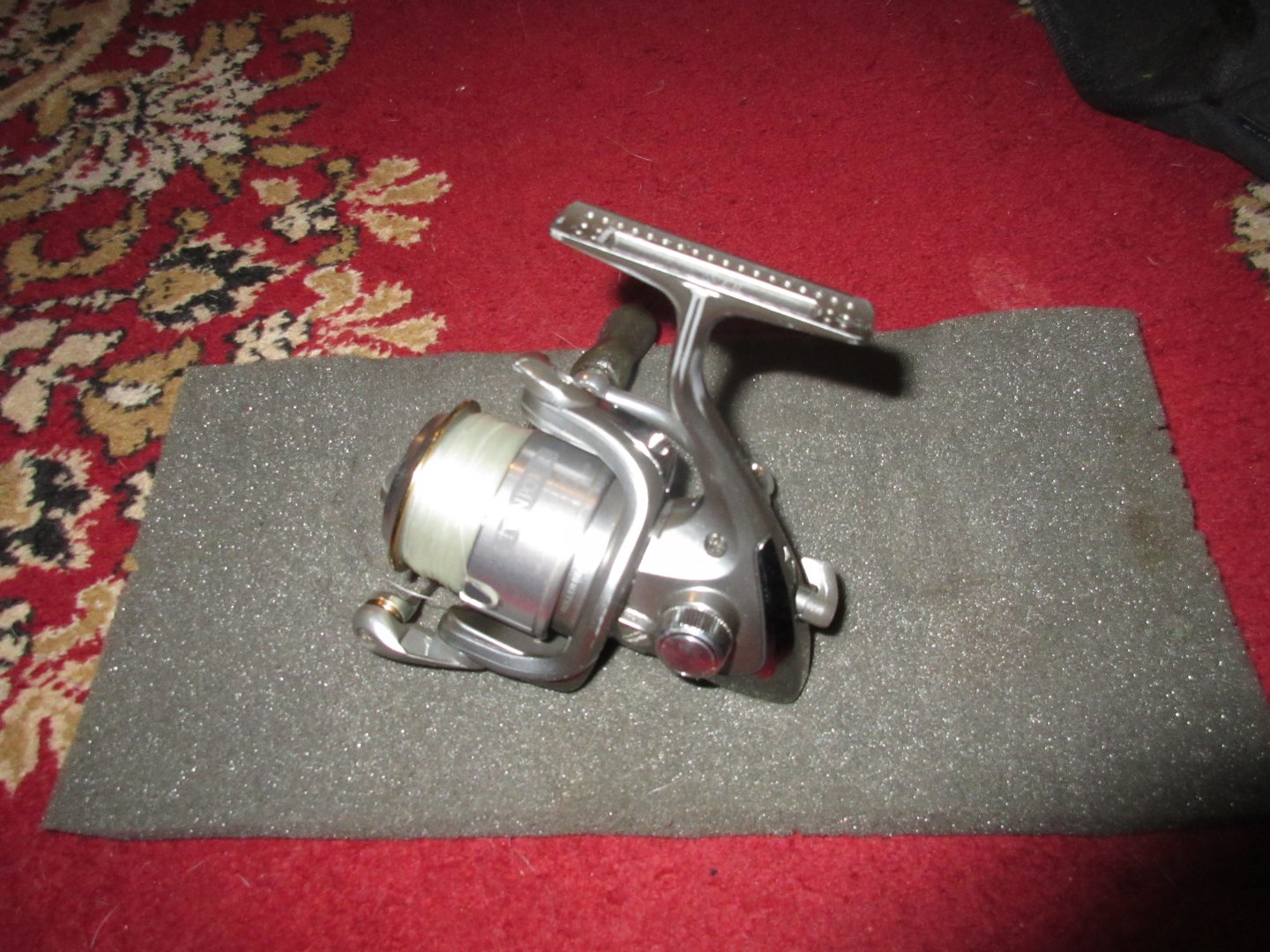

У меня twin power 2500 FA 2004года выпуска.Работает и не собирается на покой.ТО катушка проходила у друга без замечаний.Я если не знаю устройство катушки ,то и не лезу туда.







Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308
Прости, но это не настоящий Твин. Сочувствую...


Rak1978

Почетный Форумчанин
Регистрация
15.10.14
Сообщения
2.878
Реакции
20.489
Баллы
308
Город
Хабаровск
Я на свой рыбачил,когда ваш ещё не придумали.


Доктор

Почетный Форумчанин
Регистрация
29.11.10
Сообщения
992
Реакции
297
Баллы
308

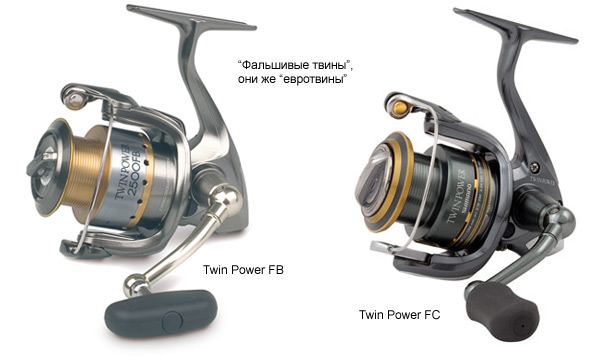

Без шуток, это немного изменения модель Симано Биомастер для европейского рынка.. Японцы с названиями как то не особо парятся... Маркетинг знаете ли. Дальше были еще FB и FC. У меня были оба. Они и дешевле раза в два. Один продал другой подарил.
