Купил я ее недавно, разобрал для замены смазки на более качественную
Вы являетесь представителем фирмы-производителя катушек ,что заявляете как будто там смазка не очень ,а у меня самая хорошая.Вы знаете все характеристики применяемой смазки в узлах катушки ,что меняете смазку на ещё новой катушке?На фото с ТО катушек ,не видел ни одного вида применяемой вами смазки.


Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск
Вы являетесь представителем фирмы-производителя катушек ,что заявляете как будто там смазка не очень ,а у меня самая хорошая.Вы знаете все характеристики применяемой смазки в узлах катушки ,что меняете смазку на ещё новой катушке?На фото с ТО катушек ,не видел ни одного вида применяемой вами смазки.
Катушки хранятся длительное время на складах, и смазка портится. Она имеет срок годности так же как и любой нефтепродукт. О смазке позже.


Д.Меркулов

Администратор Портала
Команда форума
Регистрация
02.04.13
Сообщения
17.928
Реакции
25.772
Баллы
308
Город
Хабаровск

Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

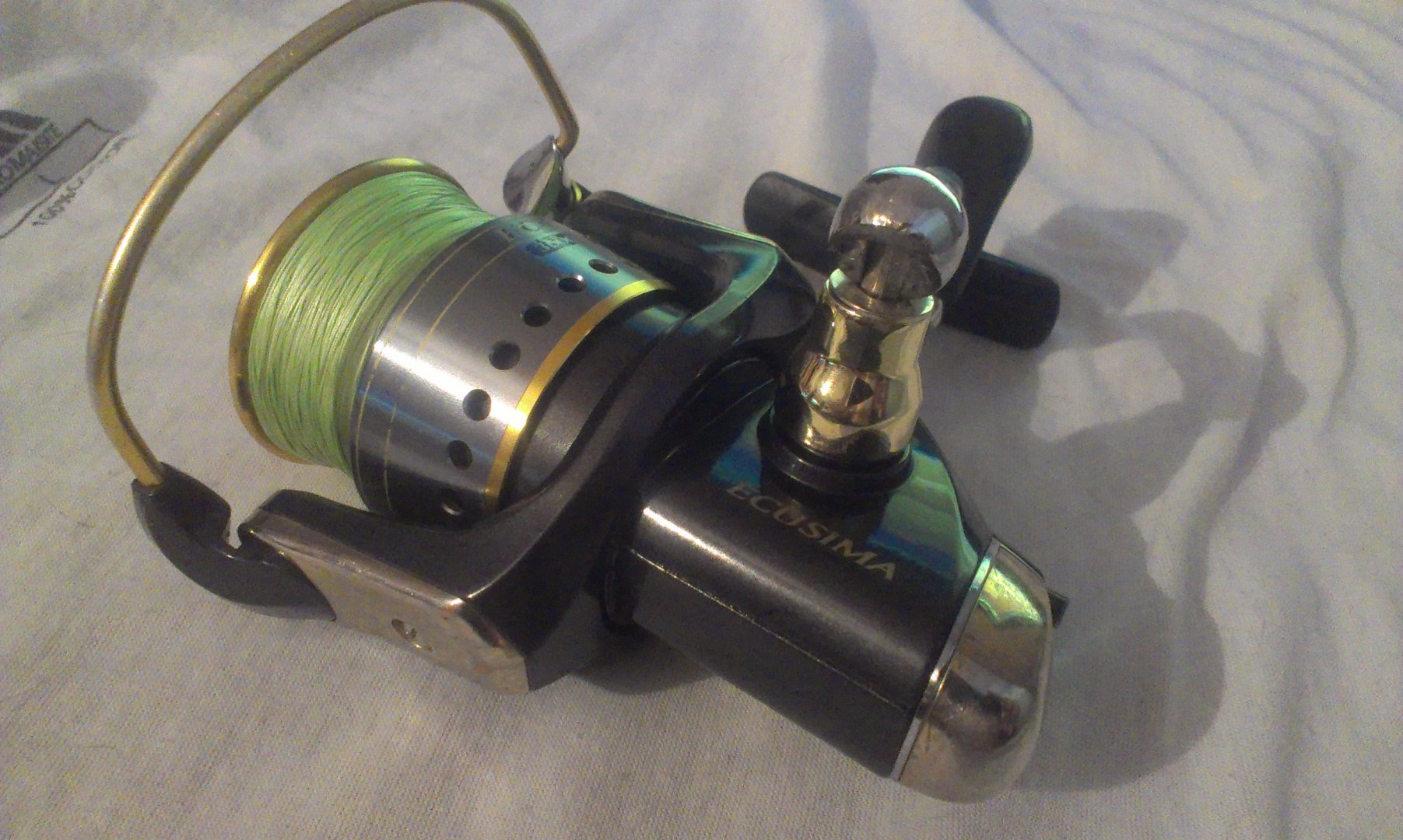

Итак, ryoby ecusima 3000vi.
Есть ошибочное мнение, что корпус катушки сделан из металла ( сплав алюминия) и только крышечка боковая пластмассовая. Не самом деле и корпус отлит из пластмассы. Качество довольно не плохое.

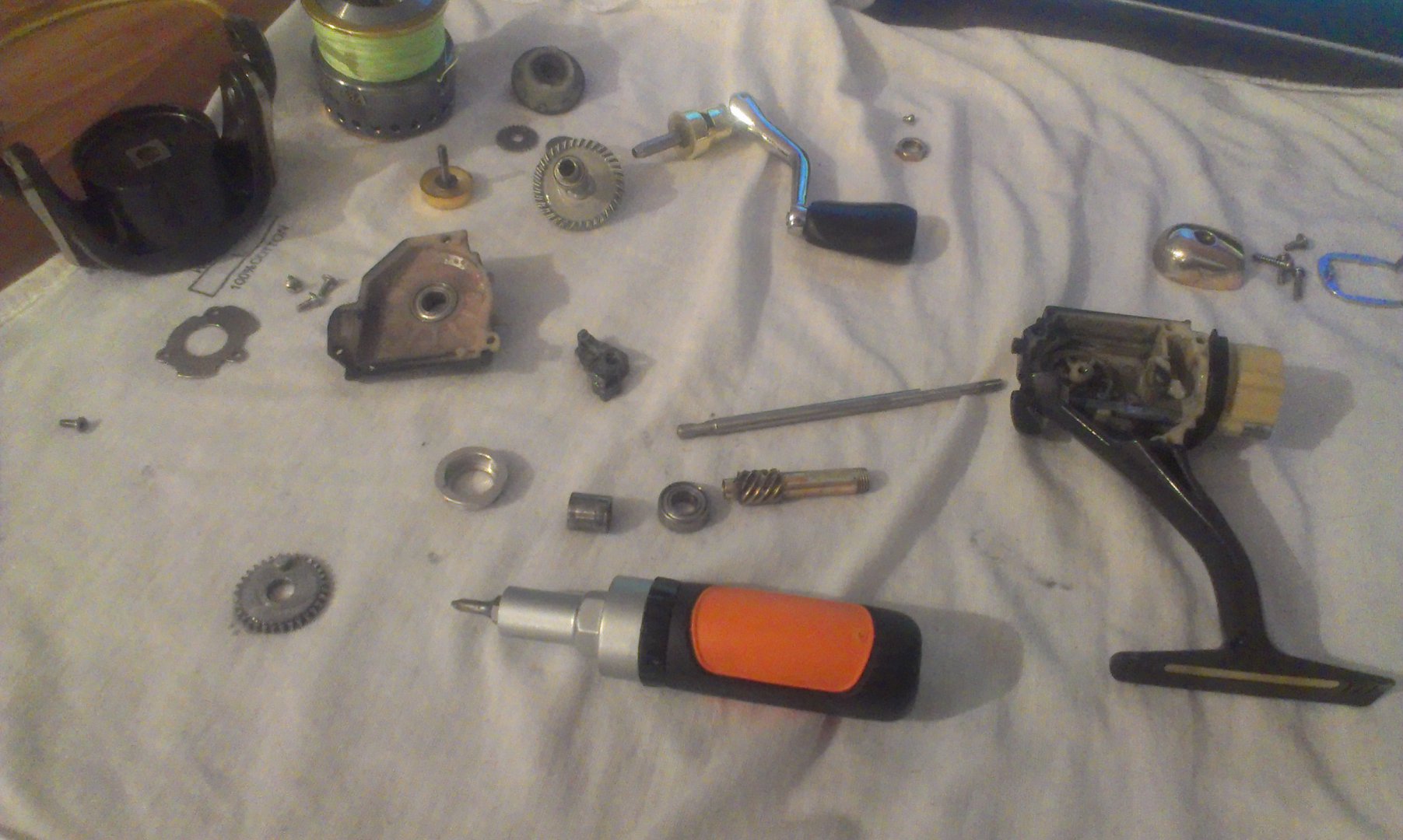

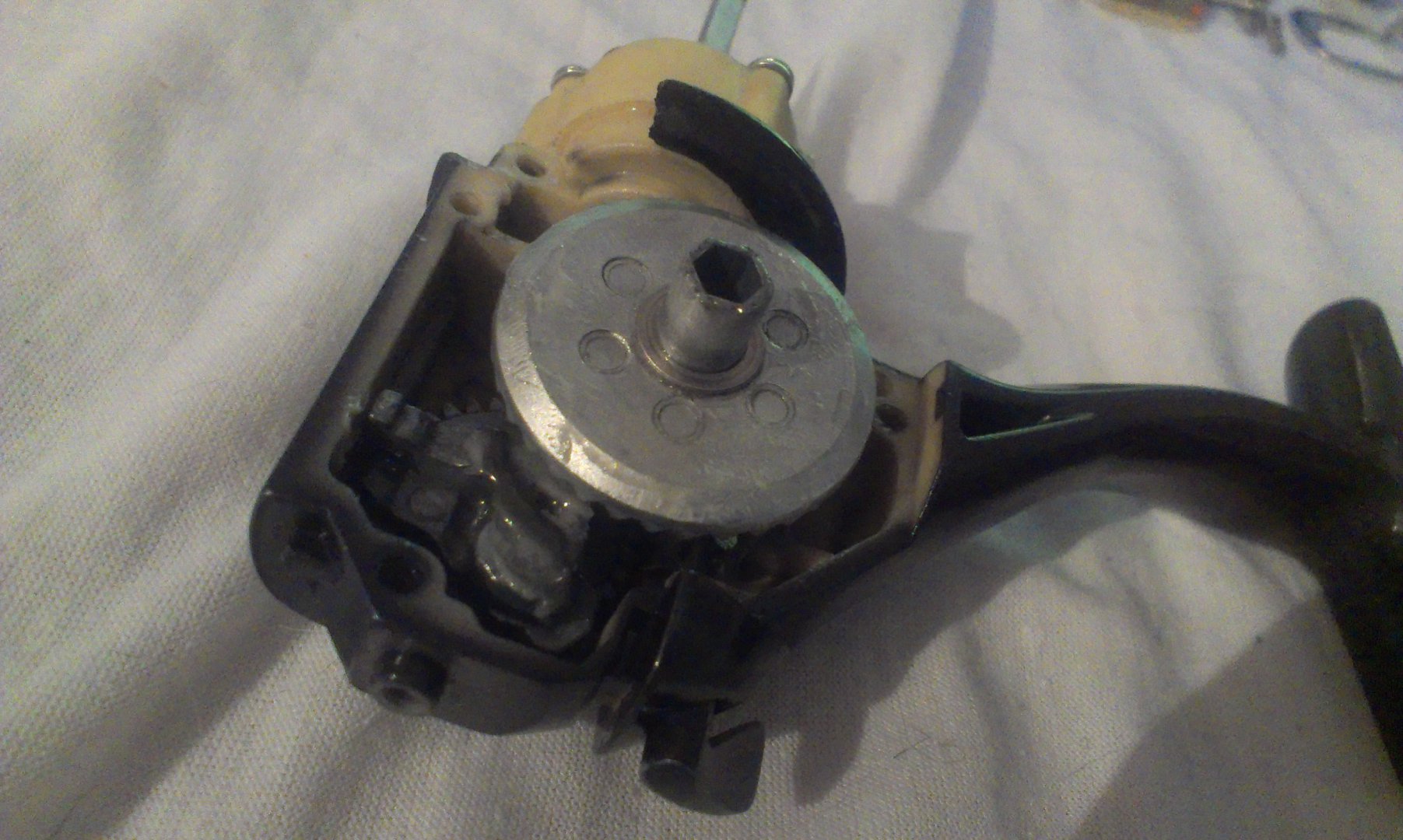

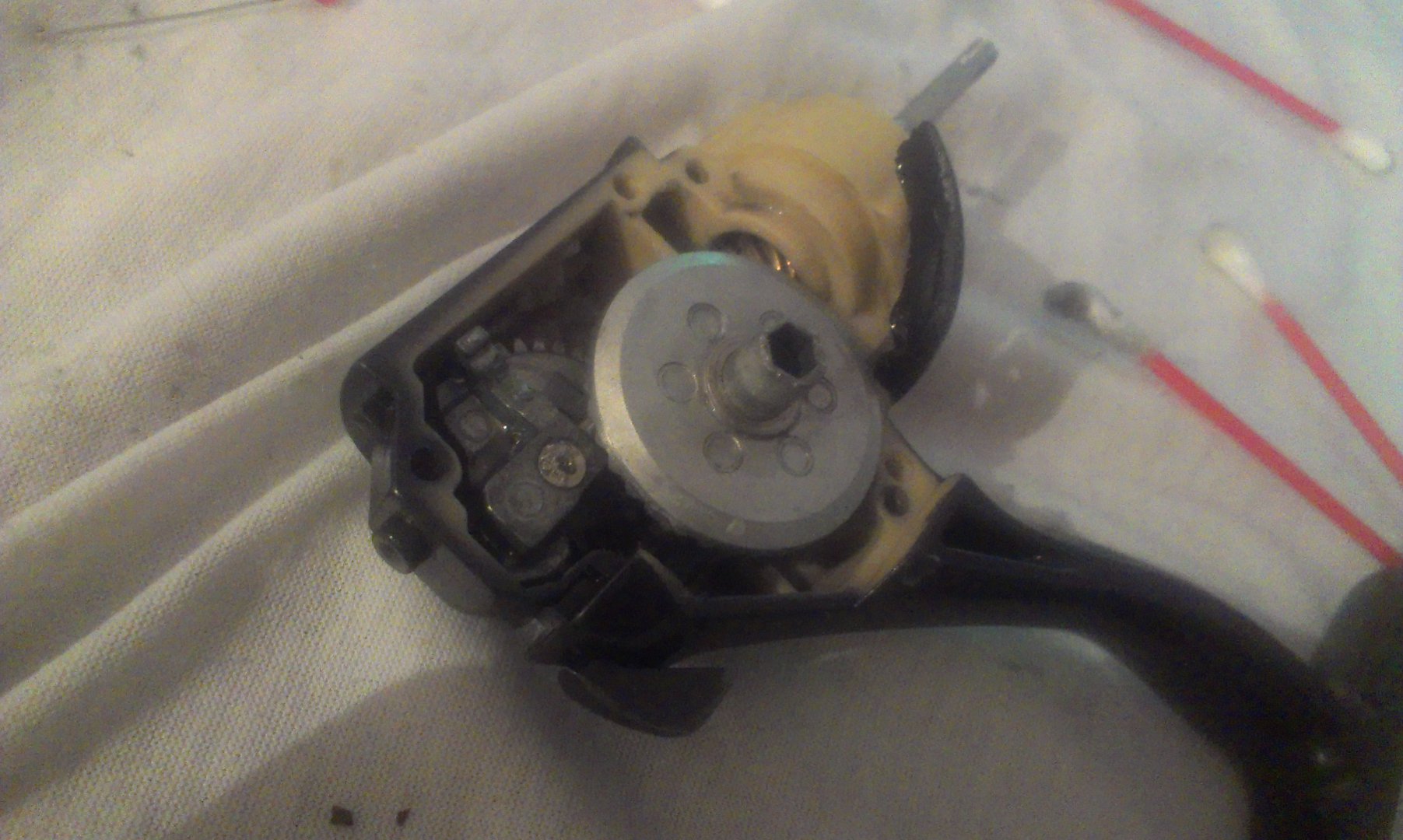

В очередной раз, перед летним сезоном решил сделать ТО данному агрегату. В 2014 году она не хило отпахала, были серьезные нагрузки, очень много змея было выловлено именно на нее. Катушка стояла на палке до 50 грамм. Думал я: добью, прикуплю ченить новенькое. Но вскрыв сей агрегат был удивлен, катушка стоимостью чуть более двух рублей ( это по старому курсу) работает пять лет и не собирается умирать. Зубья все в полном порядке, подшипники крутятся, люфты минимальные, для такого класса даже допустимые. Теперь фото. Правда, не очень качественное.


Вложения

  • IMAG1006.jpg
    312 КБ · Просмотры: 459
  • IMAG1009.jpg
    279,8 КБ · Просмотры: 345
  • IMAG1010.jpg
    274,6 КБ · Просмотры: 413
  • IMAG1011.jpg
    227,4 КБ · Просмотры: 411
  • IMAG1013.jpg
    265,9 КБ · Просмотры: 405
  • IMAG1017.jpg
    255,6 КБ · Просмотры: 420

KRоT

Почетный Форумчанин
Регистрация
22.05.13
Сообщения
3.232
Реакции
2.355
Баллы
308
Тоже достал свою катушку, про рыбачил на нее прошлый сезон , потрудилась она на славу. Артур, что думаешь, делать ей то или не надо?



Rak1978

Почетный Форумчанин
Регистрация
15.10.14
Сообщения
2.878
Реакции
20.490
Баллы
308
Город
Хабаровск
Кирилл потом мне подскажешь по периодичности ТО.



Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

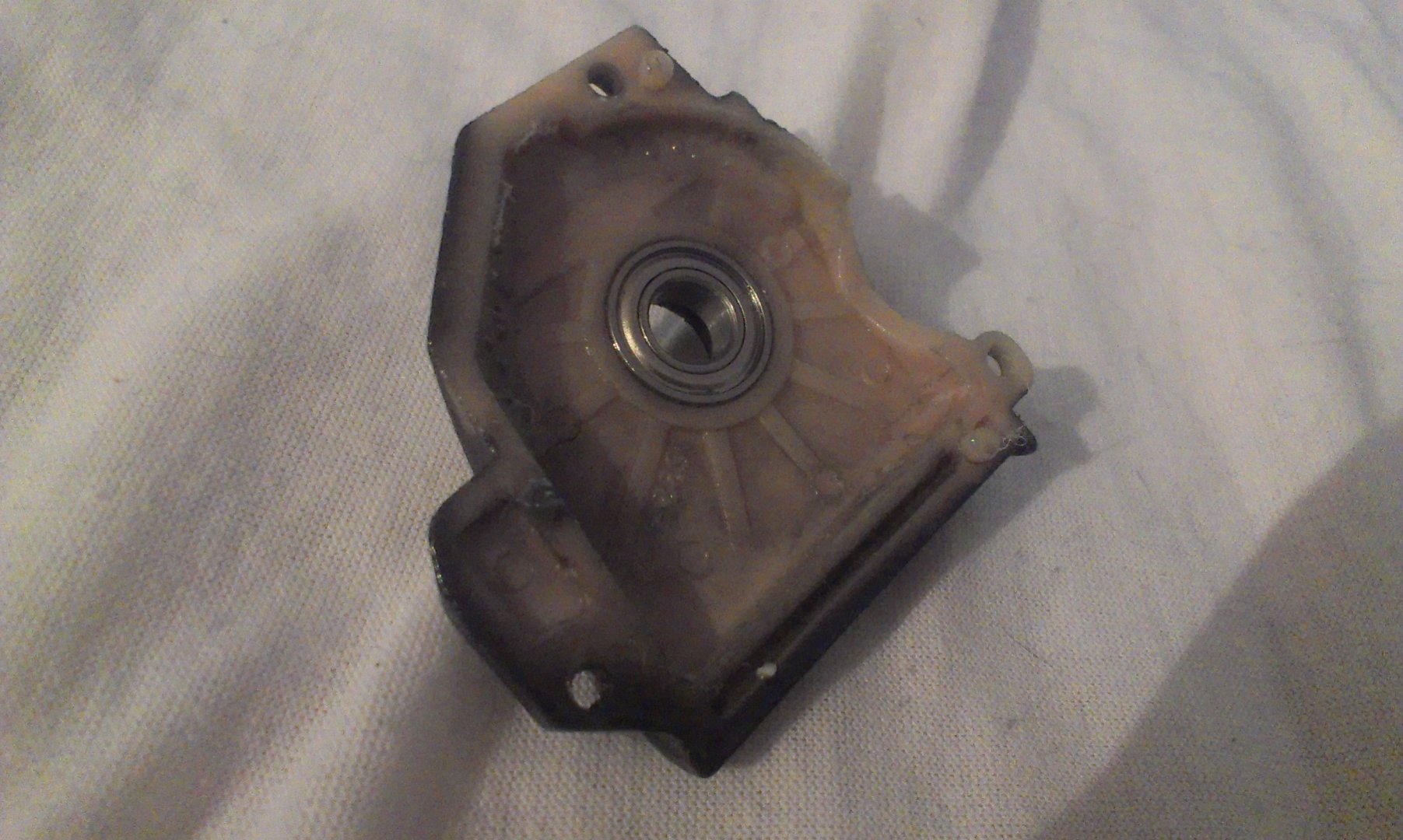

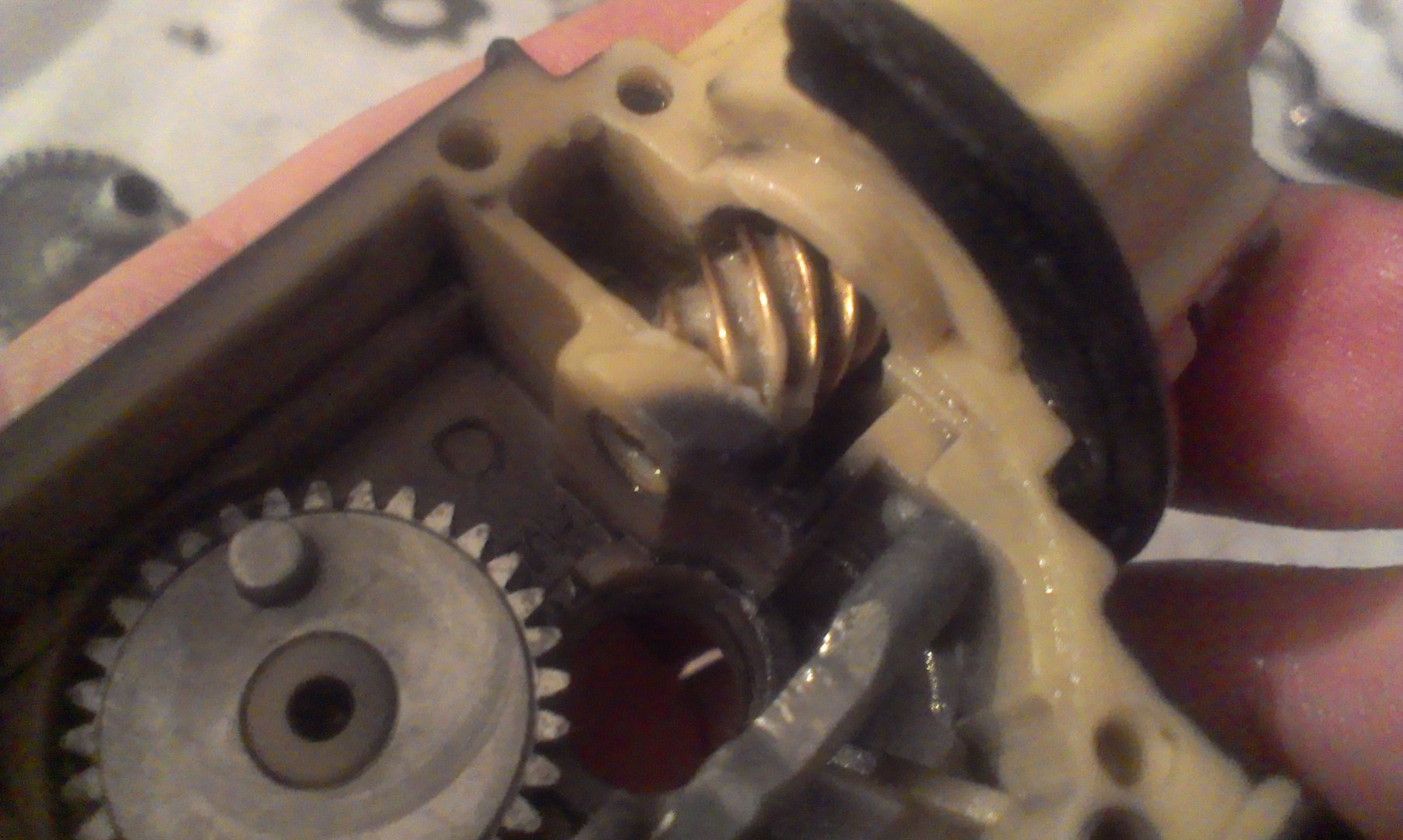

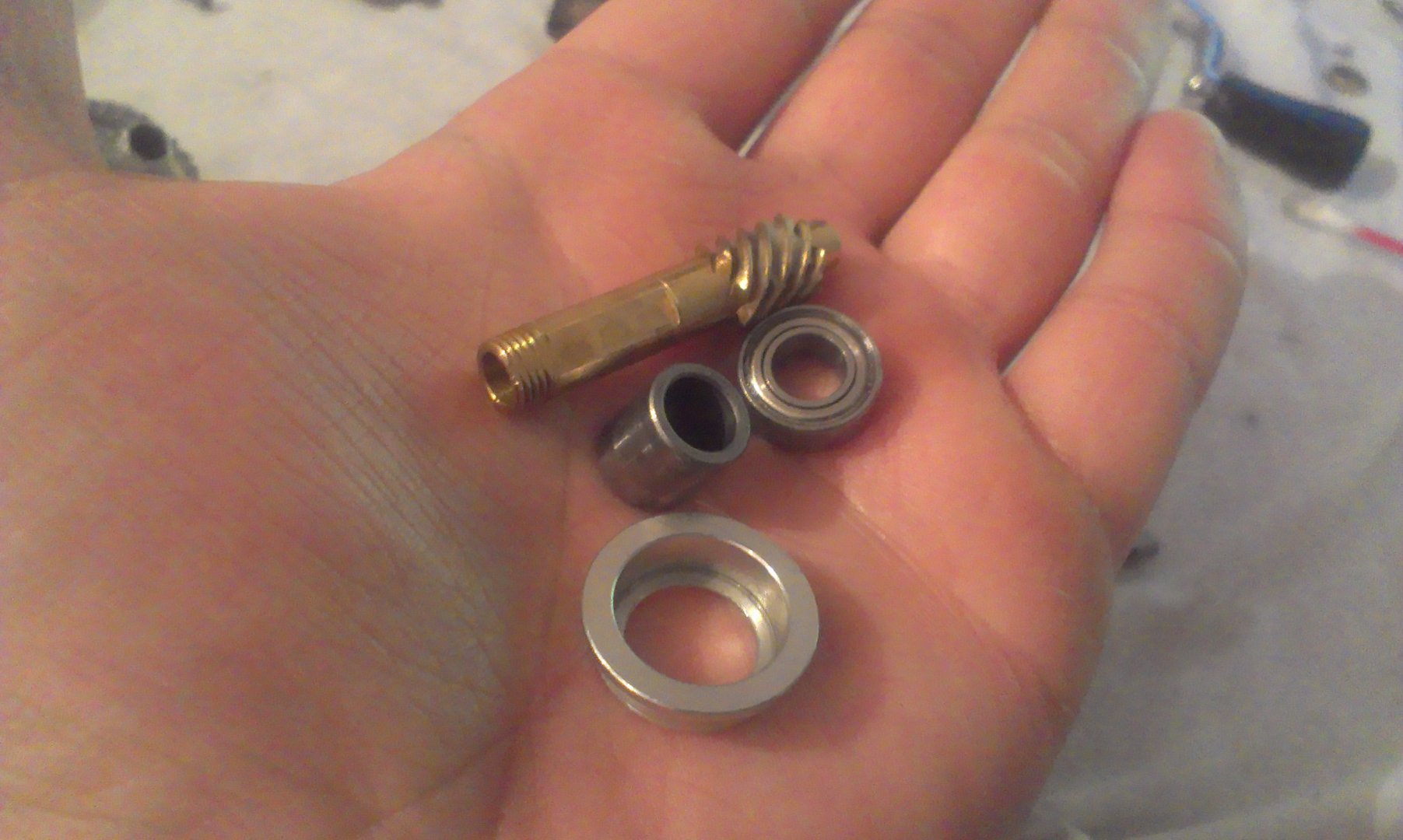

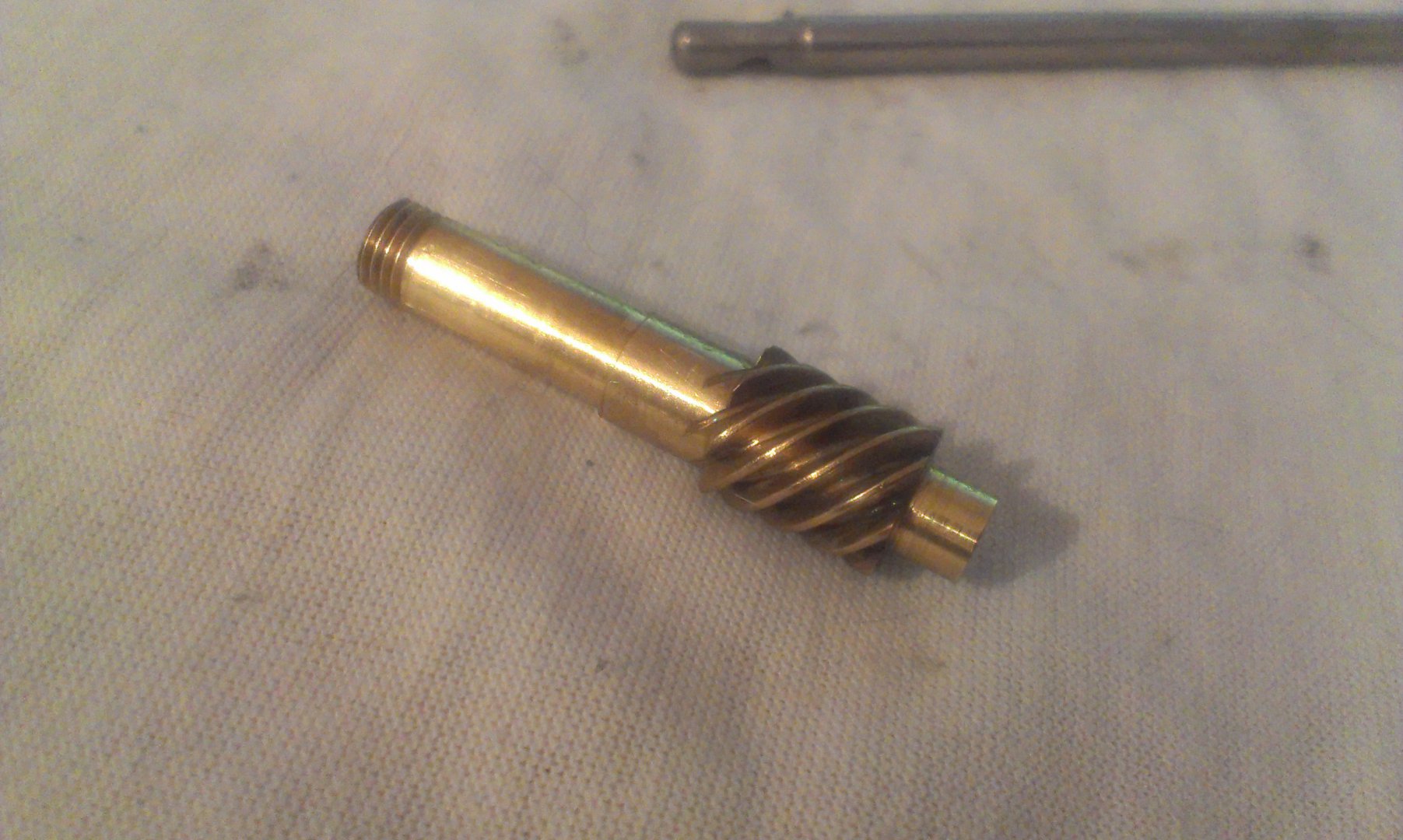

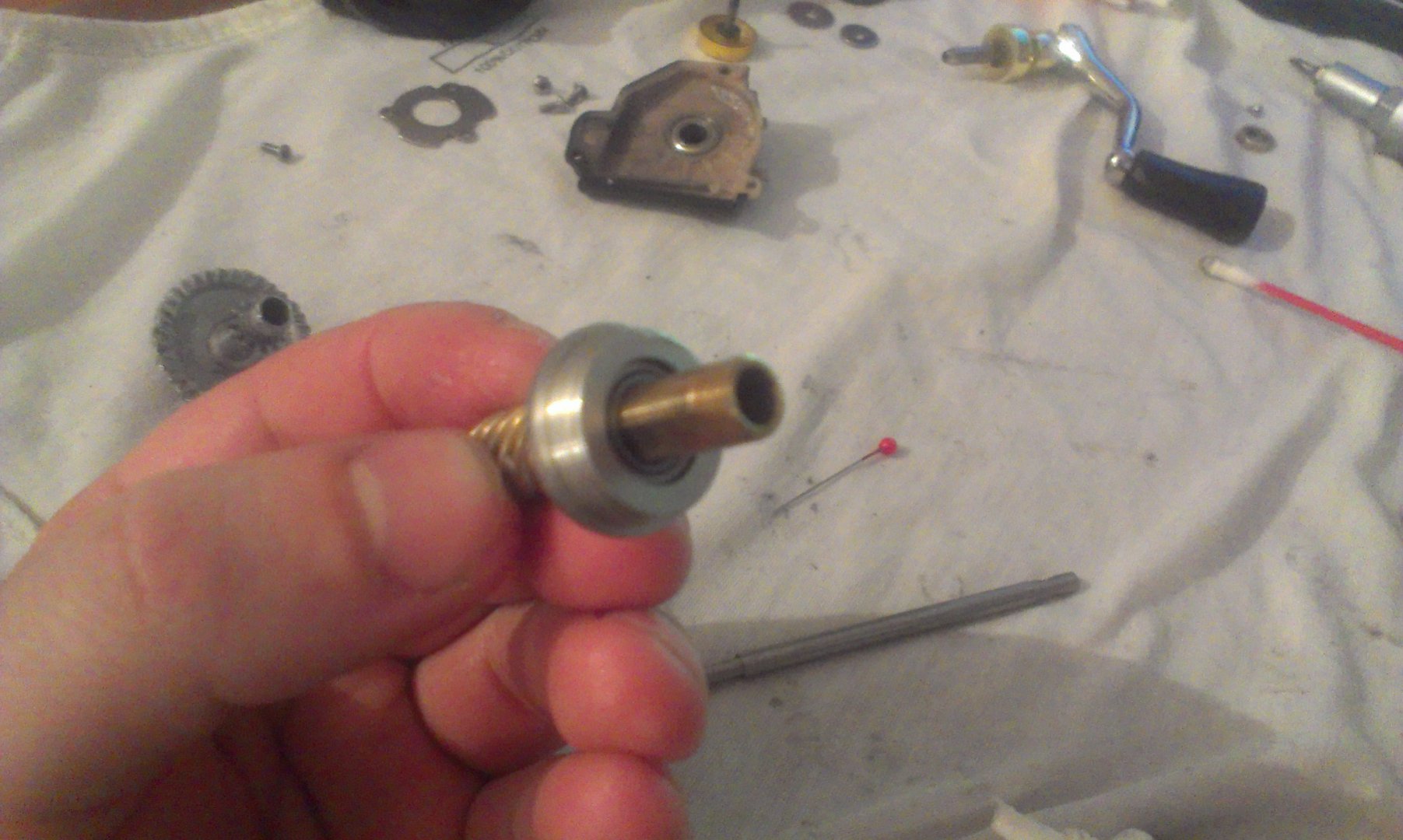

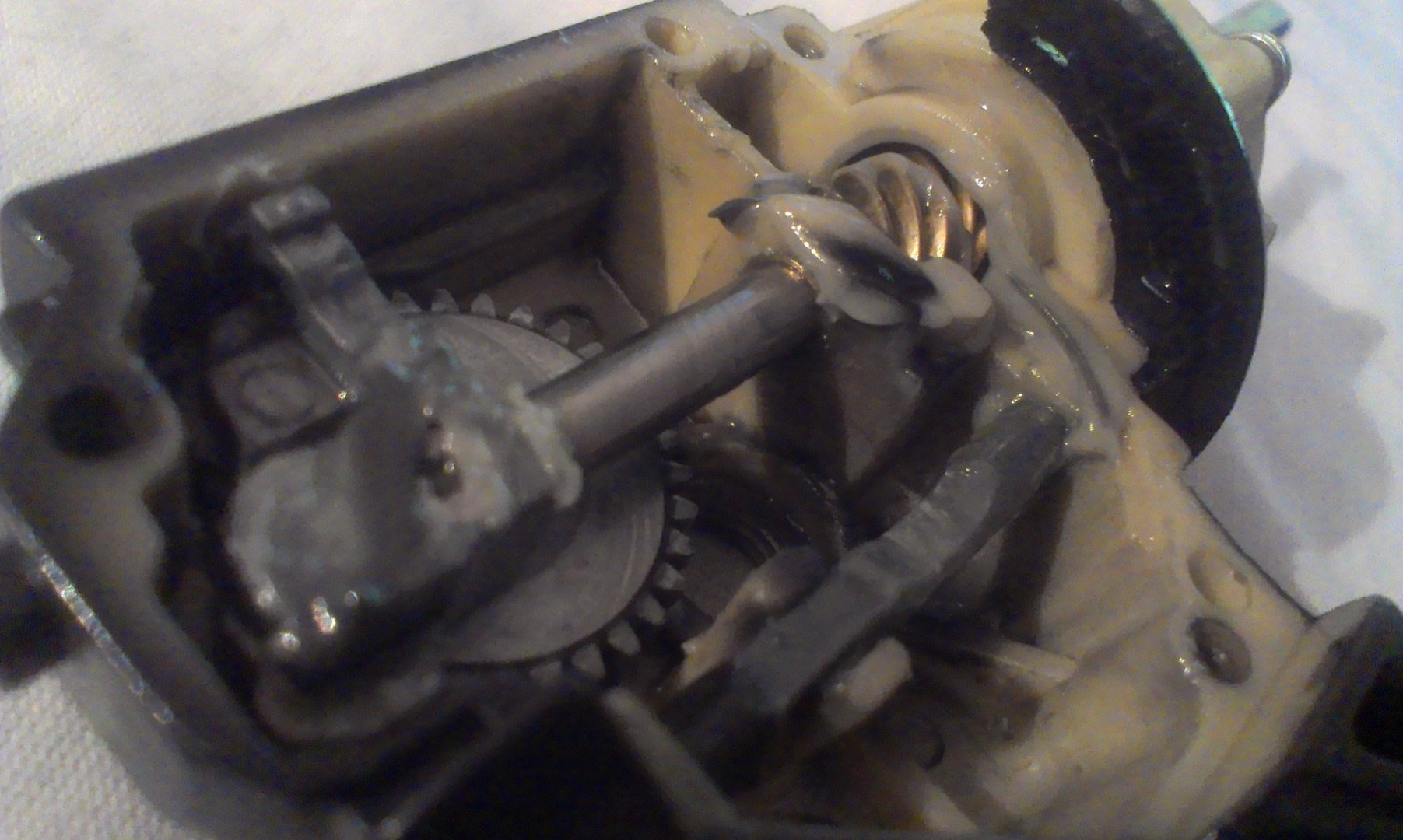

Производель указывает на коробке и на корпусе катушки аж целых шесть подшипников ! Я насчитал всего четыре. Один подшипник в левой опоре, второй в правой, третий подшипник находится в районе стопора обратного хода, и на нем вращается ведомая шестерня главной пары. Четвертый - в ролике лесоукладывателя. Подшипники все закрытого типа (CRBB). Больше подшипников нет. Система подачи шпули - что ни на есть, самый обычный и простой паровоз. Все агрегаты сделаны из светлого металла. Удивлен, что каретка одевается на пластмассу и вращается на ней же по оси. Выглядит очень не надежно. При нормальном ударе может разлететься вдребезги, так что не ронять шпулей вниз, это прямое связующее данных узлов.

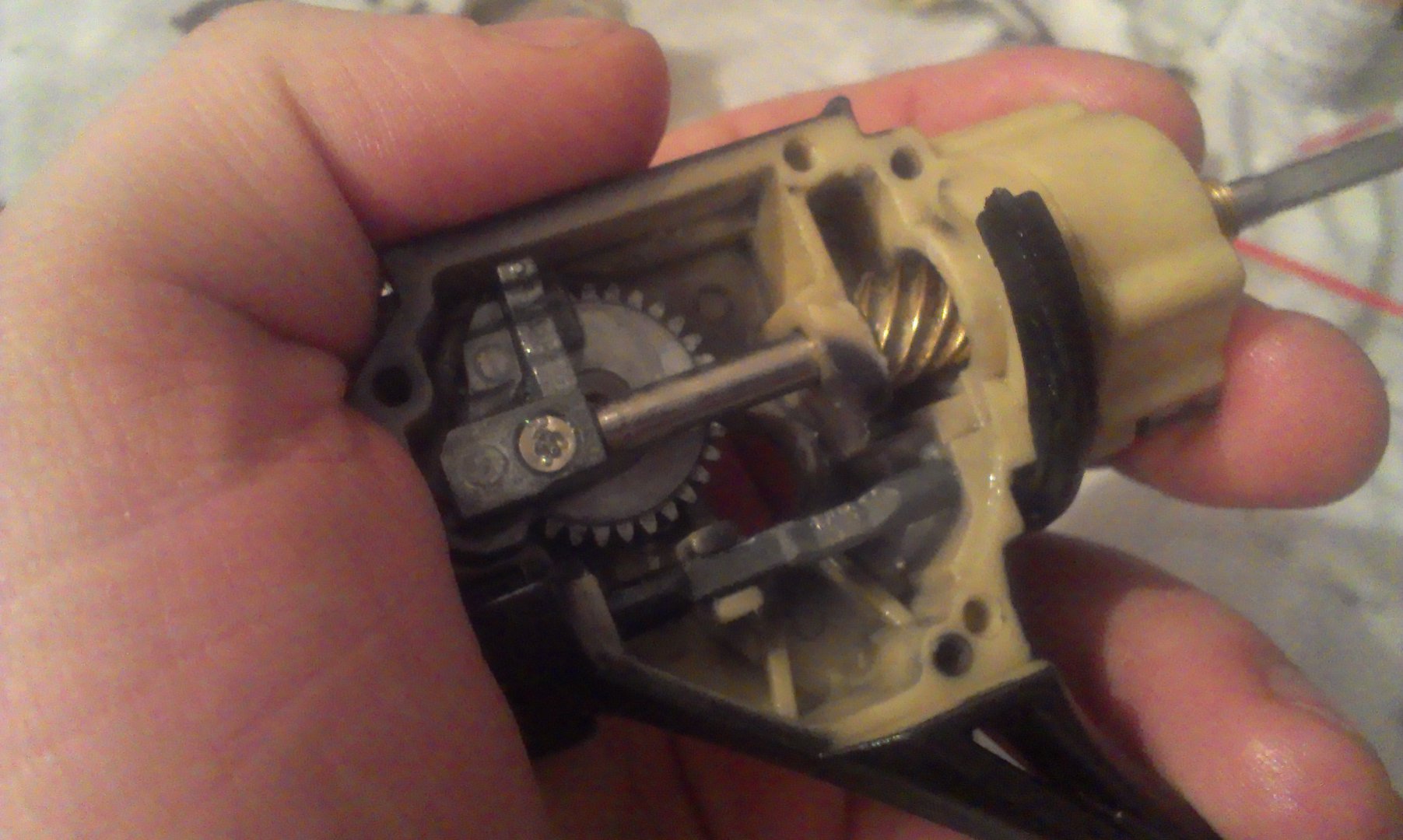

вот она, каретка. на более дорогих катушках закручивается болтиком, и садится на подшипник


Вложения

  • IMAG1014.jpg
    246,8 КБ · Просмотры: 351
  • IMAG1016.jpg
    251,4 КБ · Просмотры: 431

Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

volk150

Новичок
Регистрация
01.02.15
Сообщения
68
Реакции
9
Баллы
8
Город
хабаровск
Итак, ryoby ecusima 3000vi.
Вот такая модель обзора катушки для меня наиболее интересна. Все наглядно и понятно. И самое главное, можно получить наиболее полное представление о катушке, не видя её вживую. Спасибо.


Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

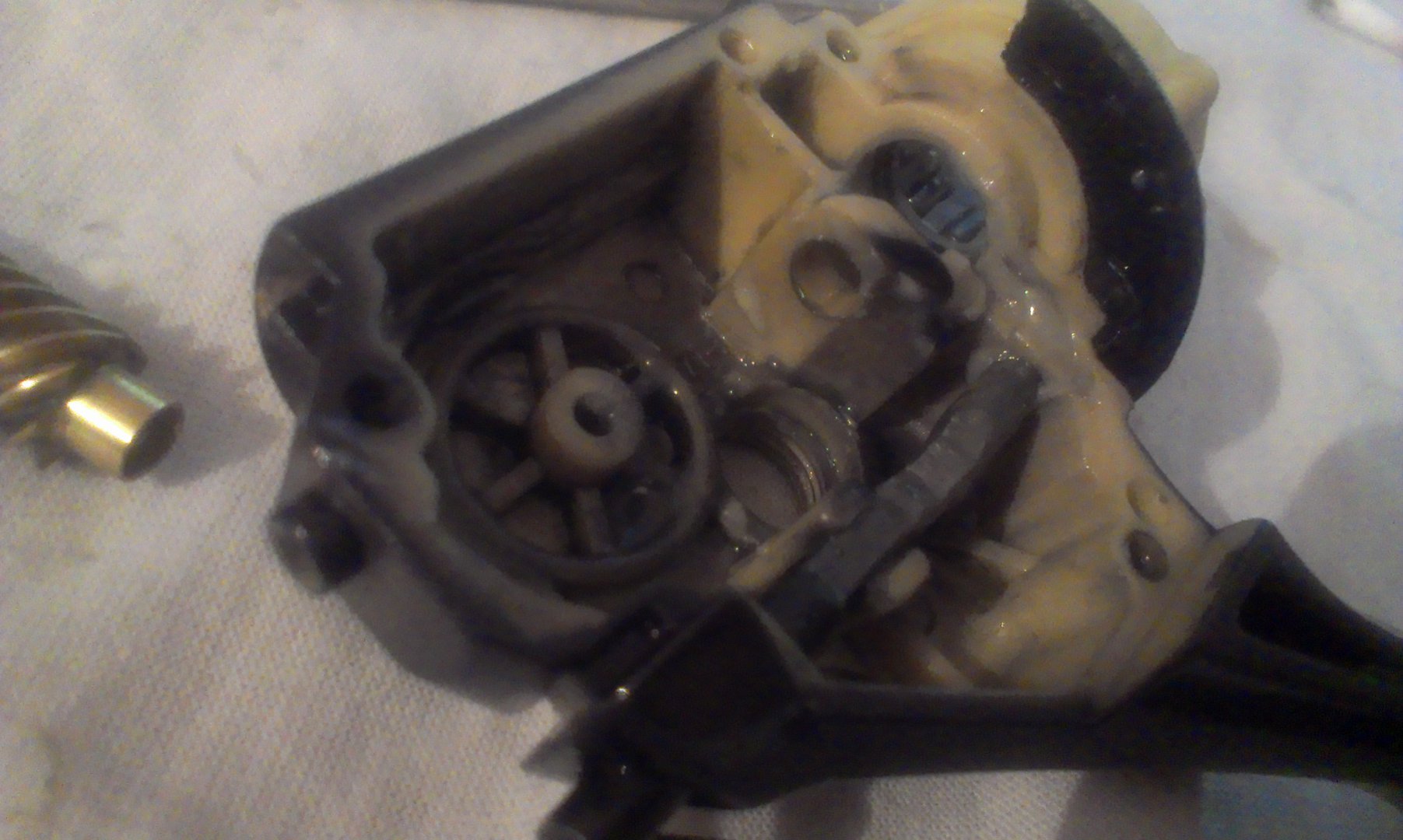

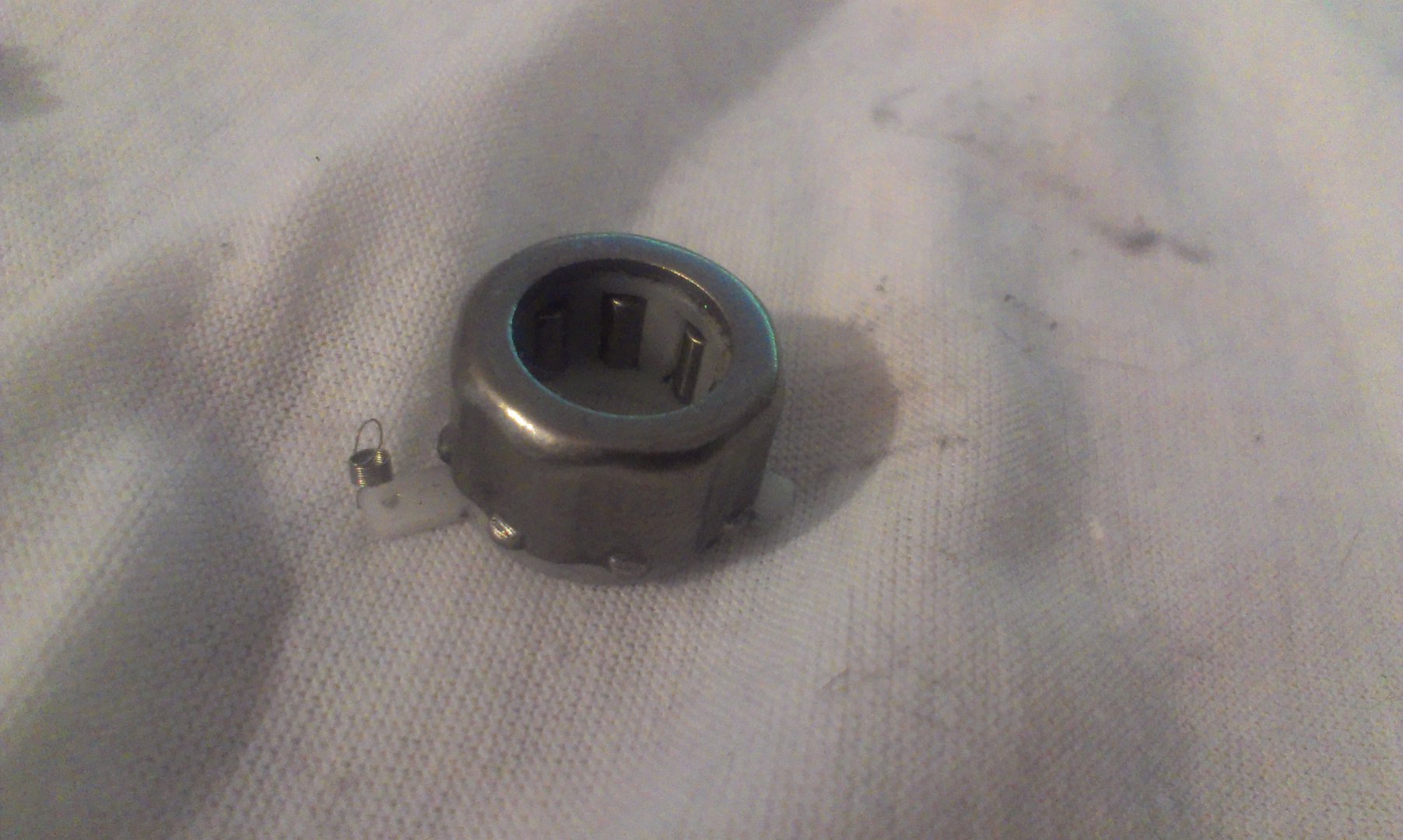

Стопор обратного хода так же не внушил доверия. сделан очень просто и крепится очень слабой, не надежной пружинкой. Хотя толкатели здесь металлические



Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

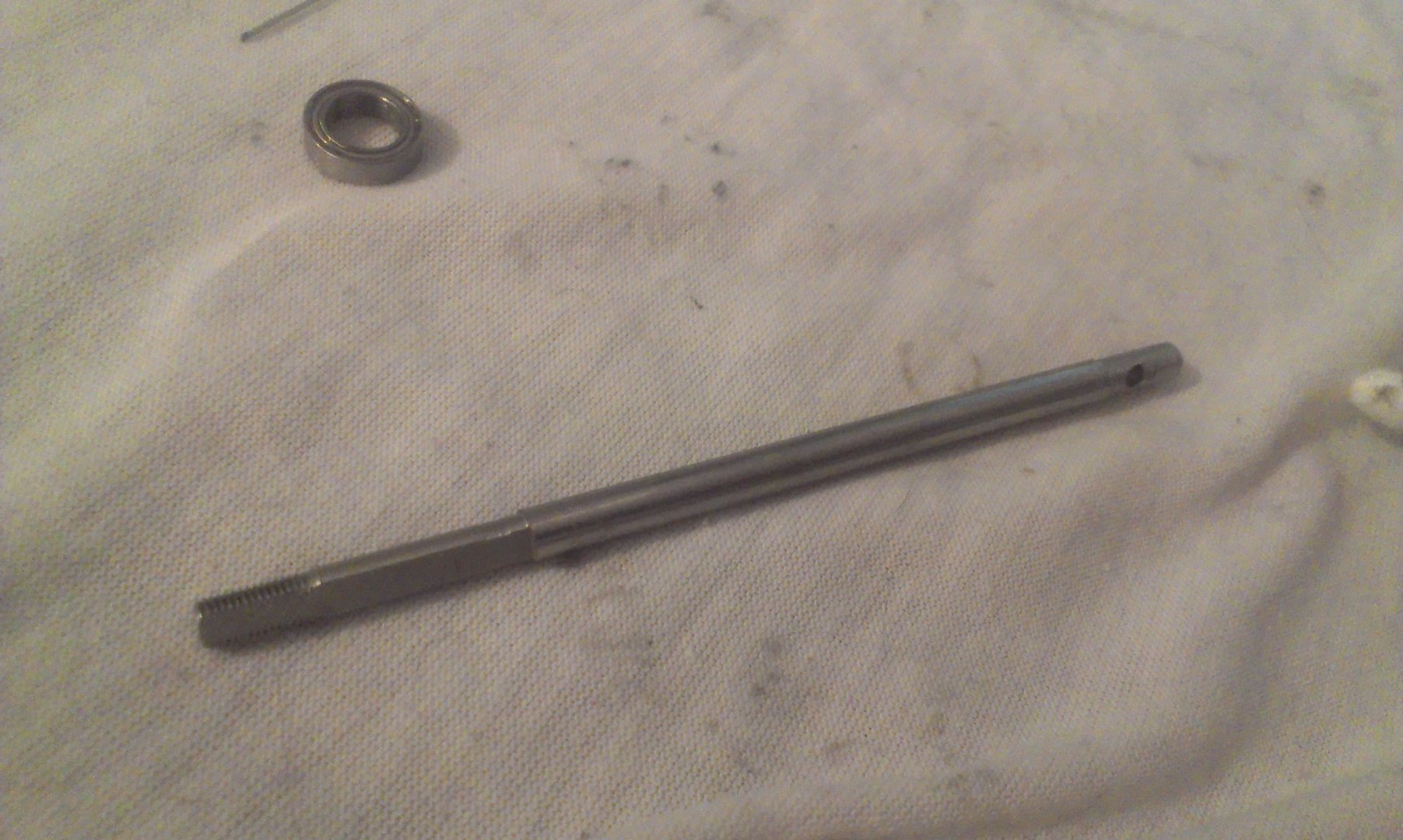

Шток довольно толстый и не гнется даже при усилии, диаметр 4 мм.



Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

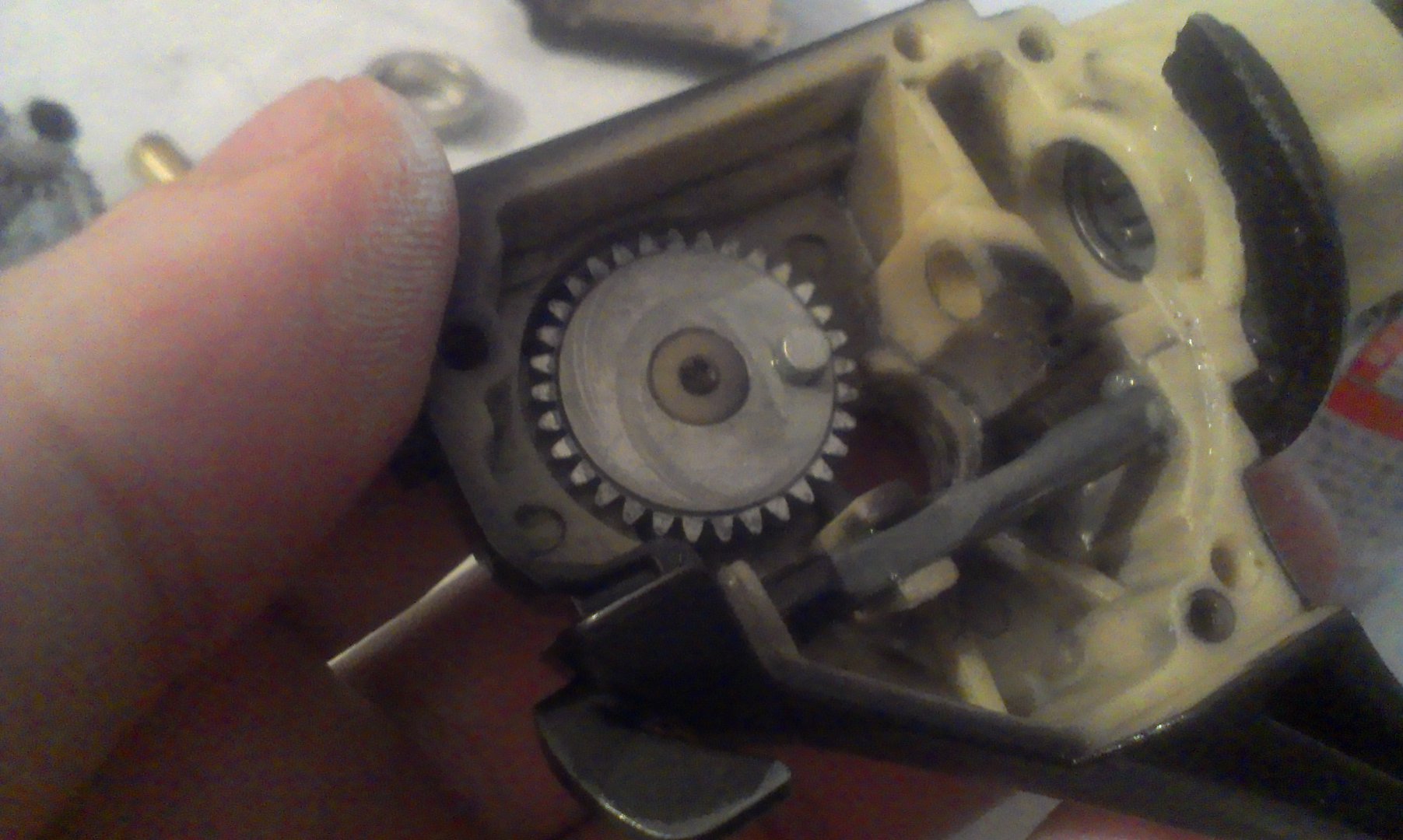

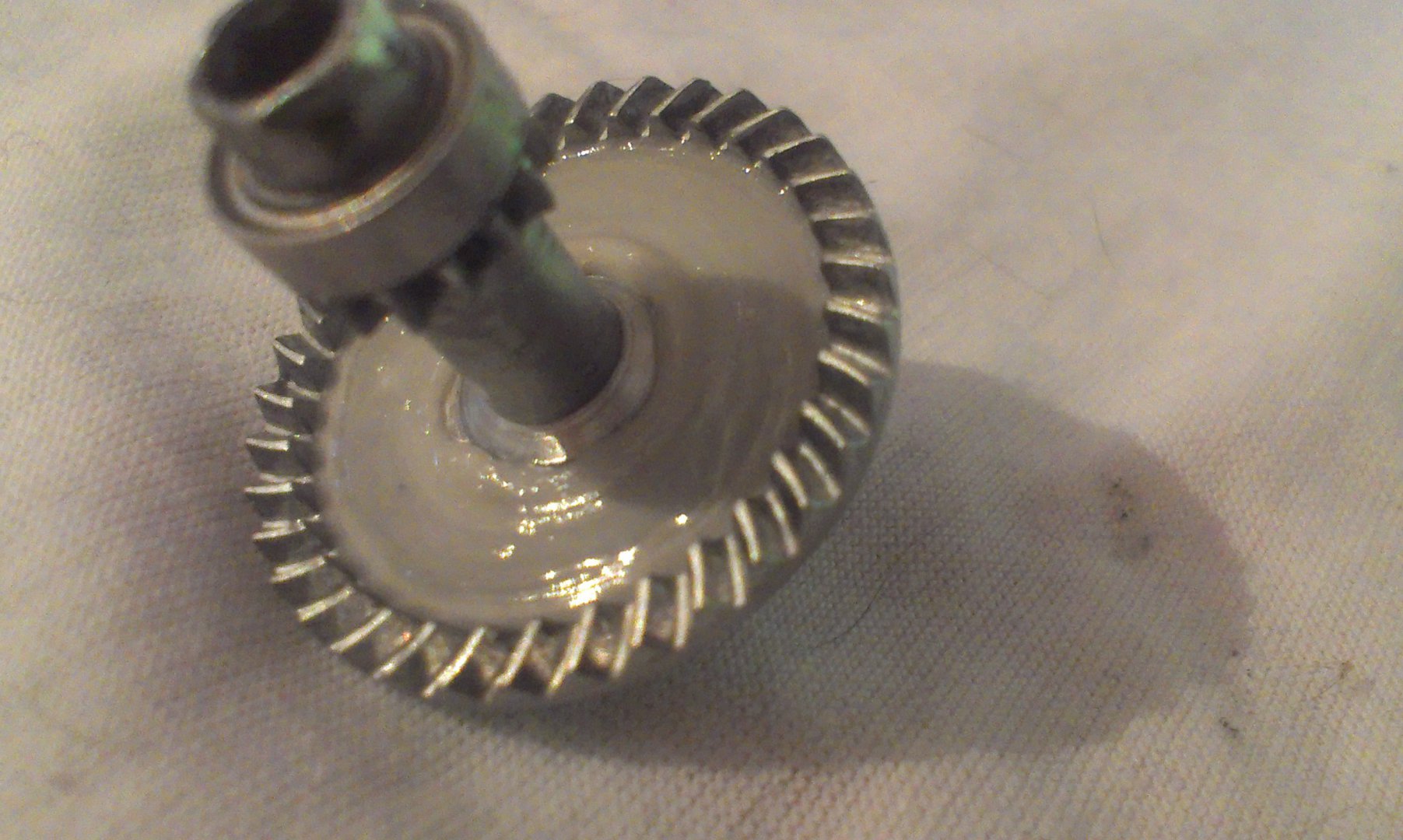

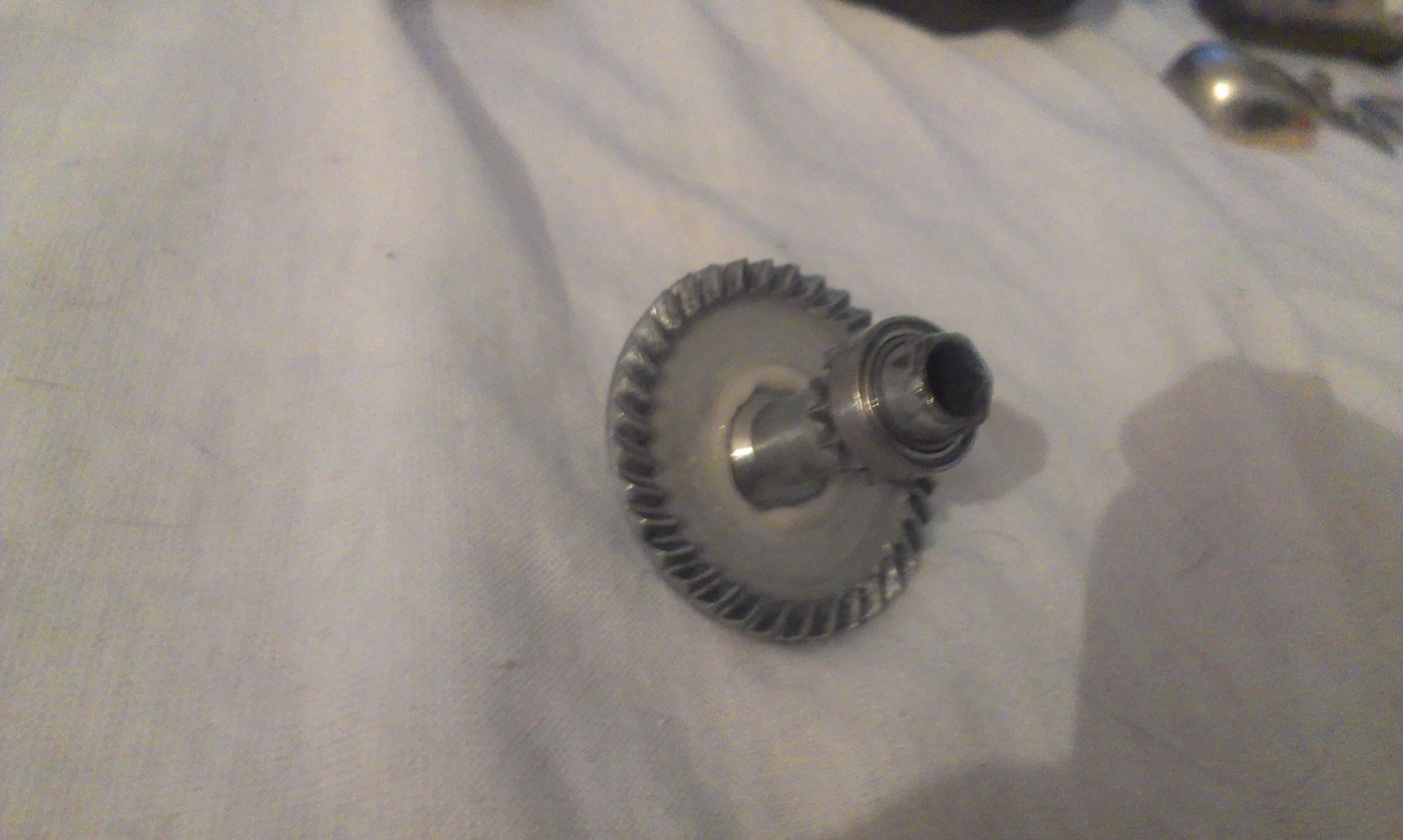

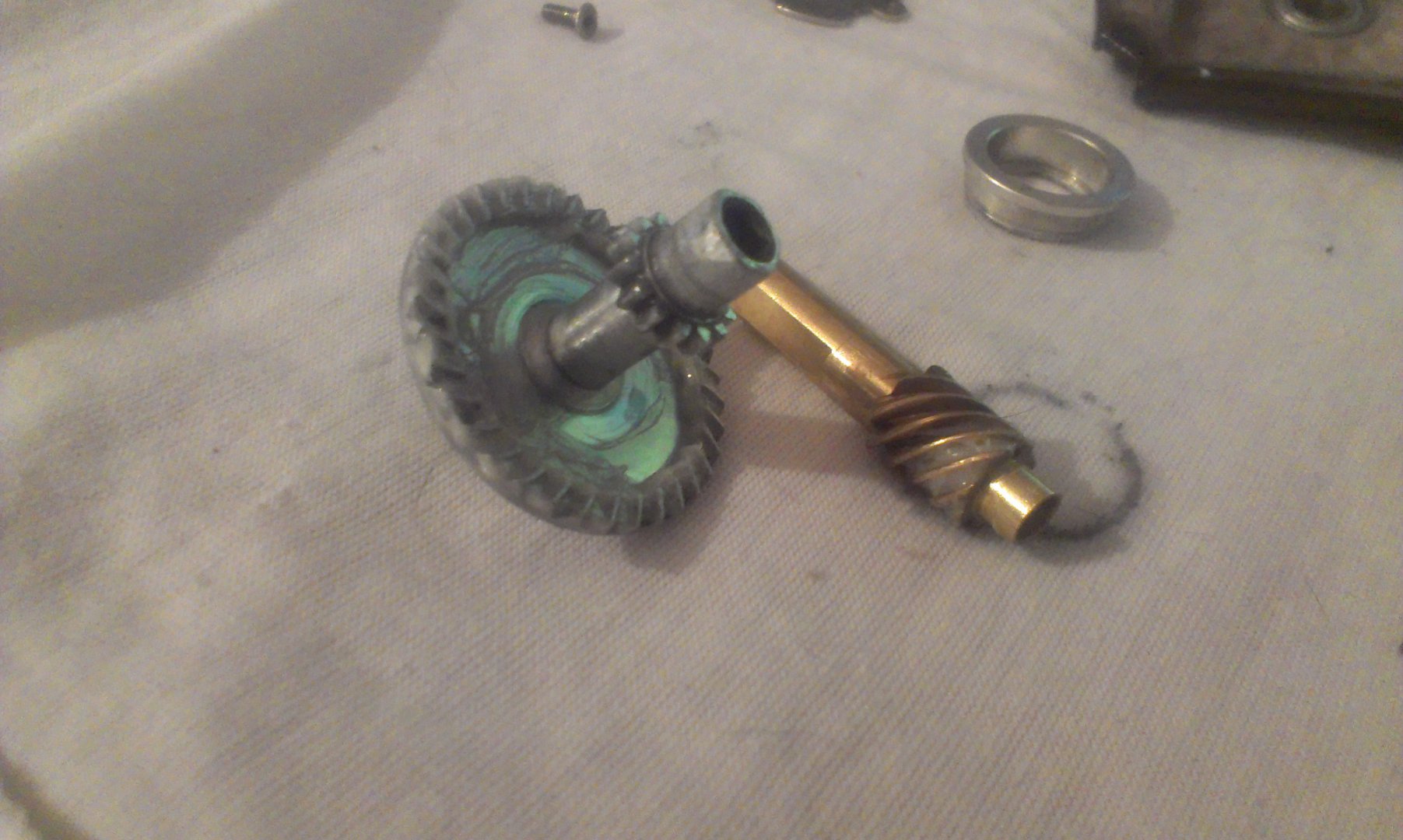

В целом надо отдать должное Главной паре. Возможно не очень тихо работает, но тянет она все же не плохо. передаточное соотношение тут 5.0:1.
Единственное что я сделал, поменял ручку на цельнометаллическую вместо штатной складной.
По сути катушка очень проста и ломаться тут нечему, и про должном уходе проработает немало. IMAG1020.jpg IMAG1026.jpg IMAG1027.jpg IMAG1028.jpg IMAG1029.jpg IMAG1030.jpg


Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

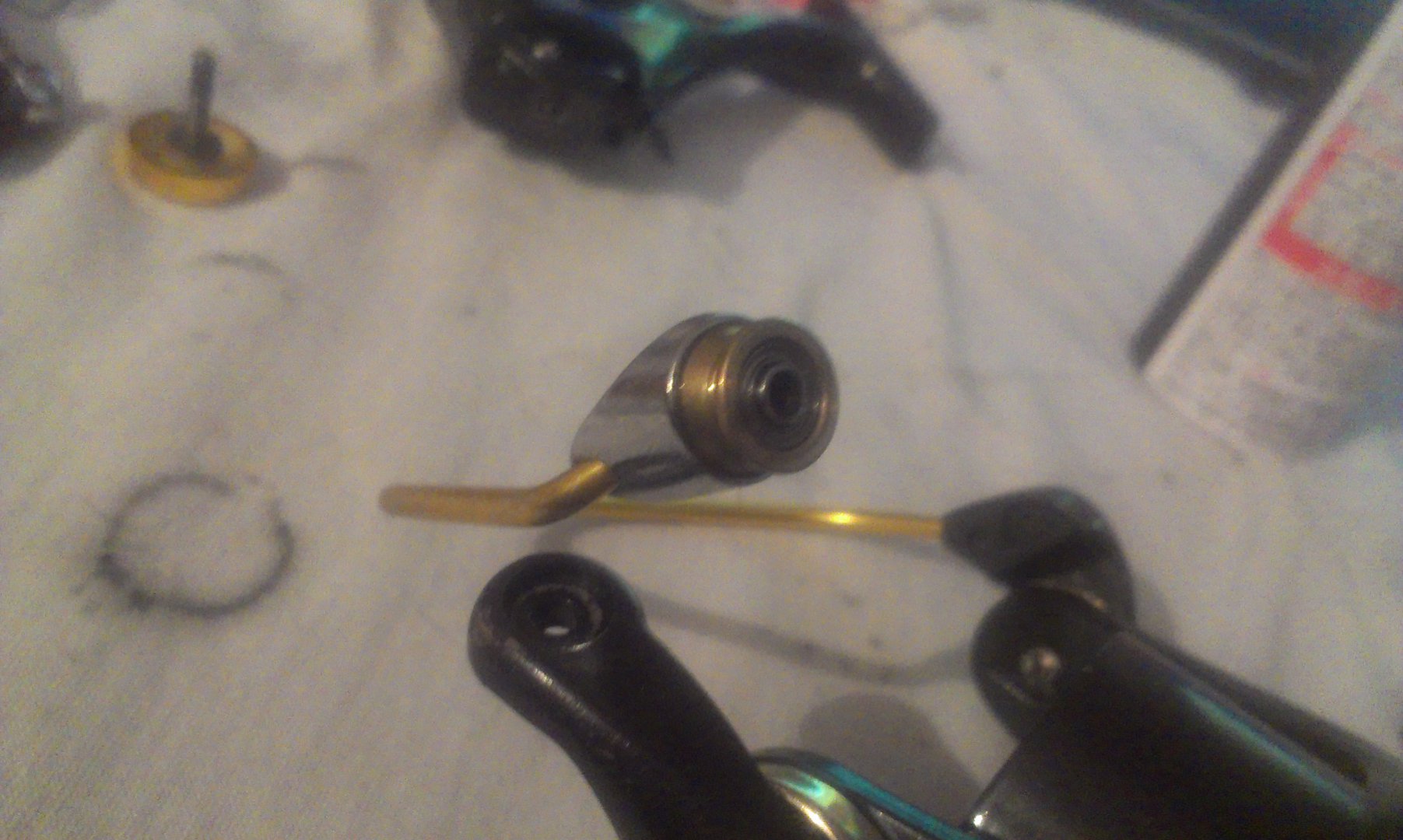

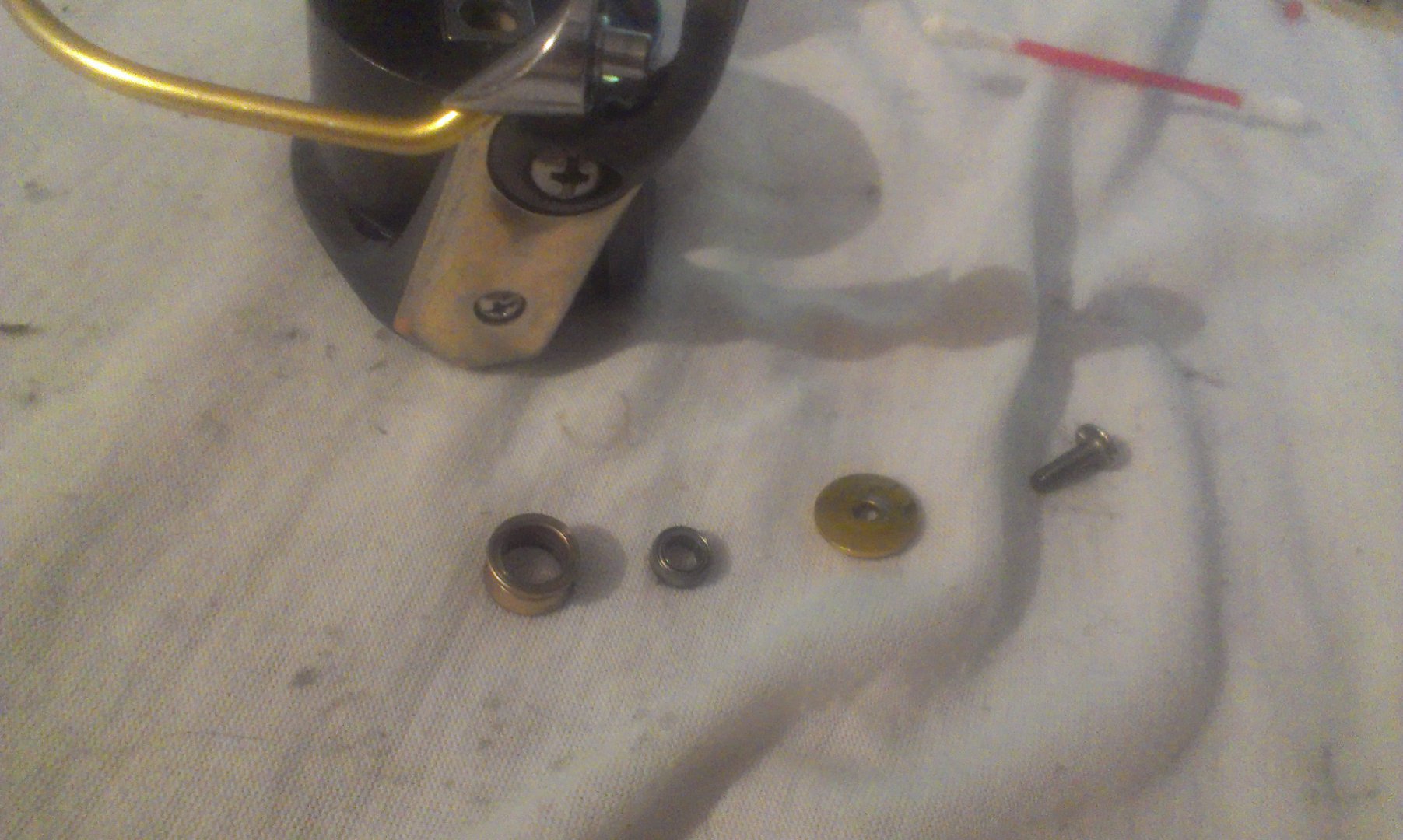

В ролике Л\У так же стоит подшипник закрытого типа. IMAG1031.jpg IMAG1034.jpg


Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск

kaput

Железный Kaput
Регистрация
17.11.10
Сообщения
2.399
Реакции
4.301
Баллы
308
...Думал я: добью, ... Но вскрыв сей агрегат был удивлен, ...

а без вскрытия не диагностируется?

в связи с чем в таком разе лезть в нее?

Производель указывает на коробке и на корпусе катушки аж целых шесть подшипников ! Я насчитал всего четыре....

ясно где - в крутилке рукоятки.


Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск
Забыл сказать главное, катушке пять лет.


Arthur

Почетный Форумчанин
Регистрация
22.07.11
Сообщения
628
Реакции
1.506
Баллы
308
Город
Хабаровск
а без вскрытия не диагностируется?

в связи с чем в таком разе лезть в нее?



ясно где - в крутилке рукоятки.
нету там подшипника. Кноб вращается на двух пластиковых втулках
