Кольцевой бур: вопросы изготовления

[Oleg 72]

Сделаем ,уважаемые форумчане. Найду я этого хитренького рыбачка. Попробую сам побурить и заценить. Единственное скорей всего тест будет на горной речьке он в принципе на Амуре не рыбачит.



[Одиночка]

В детстве,в начале 70ых старший брат сделал мне ледобур в виде чаши,стакана из рессивера от Зила 130.,прорезь по середине.Два ножа из ножевого полотна с пилорамы,зубья крупные. Шли ножи от середины чаши с загибом по краю чаши,это исключало заклинивание,если лёд толстый.Помню,что брат эксперементировал с углом расположения ножей пока не добился того.что сверлить лёд стало легко.Наполненую чашу бура вытаскиваешь и вытряхиваешь. Минусом ледобура в то время было то,что,если раньше приходилось сидеть на одних лунках,то с ледобуром полпротоки исверлишь в поисках якобы рыбного места. Потом,в начале 90ых кто то взял попробовать (со слов родителей) и бур потерялся.Возможно,кто то ещё пользуется так,как очень удобный бур был.Сейчас пользуюсь буром Тонар на 150мм.Удобен для любой рыбалки,главное,чтобы ножи би острые.



[Горняк]

Судя по отзывам выше ,для толстого льда кольцевой бур не в помощь.
Если пересекусь с рыбаком ,то сфотаю бур с тремя ножами из титана (кустарный) и узнаю игде он его приобрел.

Изначально этот бур планировался как раз для получения кернов именно в толстом льду,т к предусматривалась вставка . Для гляциологов где-то на леднике не столь важно было-час бурить,или день. Оч давно выпускался журнал "Рыболовство и рыбоводство". В нем были опубликованы чертежи и описание сего агрегата. Может быть где в архивах...?

Еще из хроники прошлых веков- при живом Амурском Машзаводе существовала секция" изготовителей буров". Все они имели форму кастрюли или рыцарского(тевтонского)шлема. У родственника в гараже на полке стояло их шт. 8 ,размером от кастрюльки детского столового гарнитура ,до полутораведерной бадьи. Рукоятка у всех была единой (съёмной). На мой вопрос-ск. времени требуется для бурения лунки-был получен ответ-за 15 мин .-две. Учитывая его физические возможности,я поверил что он проткнул бы лед даже не вращая свою кастрюлю.



[olegg]

я поверил что он проткнул бы лед даже не вращая свою кастрюлю.

Не, тута народец хилый и ленивый собрался. Но - резкий. То есть - надо быстро и много (лунок)
Короче - озадачилсо я чертежом в двух версиях: эксцентричной (абсолютно самостоятельной в сборе конструкцией) и центричной (сменка для шнека Тонара). Начерчу на днях какнить...



[Д.Меркулов]

. Все они имели форму кастрюли или рыцарского(тевтонского)шлема.

Сей девайс до сих пор валяется где-то в подвале (или гараже, не помню).
Ещё то убоище....



[polypterus]

Может кому интересно будет

.

видел бур сделанный по такому принципу, стакан из камаз или зилавский ресивер с одной стороны заглушка обрезана и сделана рукоять, а с другой стороны в заглушке сделана прорезь примерно 5см и приклепано полотно от дружбы 2, на взгляд забуривались как в масло



[olegg]

Вот потихоньку вырисовывается нечто. Версий - две.
Версия 1 - центрическая, трёхстоечная - сменная насадка на ТОНАР (телескопический), с тремя резцами. Для льда толщиной до 60см, далее - скол цилиндра и дальнейшее бурение.
Версия вторая - эксцентрическая, одностоечная, с одним резцом, для льда порядка 1.1-1.2 метра толщиной (но может варьироваться применением вставок - удлинителей/укоротителей). По второй версии есть мысль о двух "кривошипах" - типа внутреннего (2а) и внешнего (2б) исполнение. В инете видел только внешнее исполнение кривошипа.
Высказываемся, рассуждаем, коллеги...



[bob27]

Да здравствуйте Вам! нашёл в том году,мож сказать, на помойке и без ручки.Попробовал ручку прилепил от шнека,но видимо расположил не правильно,даже забуриться не получилось.Просто шоркает по льду в одном месте,короче,закинул в дальний угол.Если кто знает как должна стоять ручка и нож,обещаю переделать и попробовать,есть там ещё игла подвижная(вверх,вниз)напротив ножа



[Вамбр]

Попробовал ручку прилепил от шнека,но видимо расположил не правильно,даже забуриться не получилось.

Наверное люнет простенький поможет, типа фанерки с дыркой по диаметру кольца.



[bob27]

нет,нет,бур не гуляет.даже канавку протёр! нож нецепляет по всей окружности,ка то перекосиш-зацепит.а так-крутиш в холостую



[Карлсон]

Папа в 80-х годах сделал такую, только с 2-мя ножами. Говорит бурит быстро. Вся конструкция из алюминия, только ножи с очень крепкой стали. В воскресенье если поеду на речку то испытаю, если ножи не затупились. Не использовалась уже давно. Конструкция вся сборная, сделана на авиационном заводе. В городе такой конструкции делалось несколько штук. Самое дорогое в изготовление- ножи.



[Горняк]

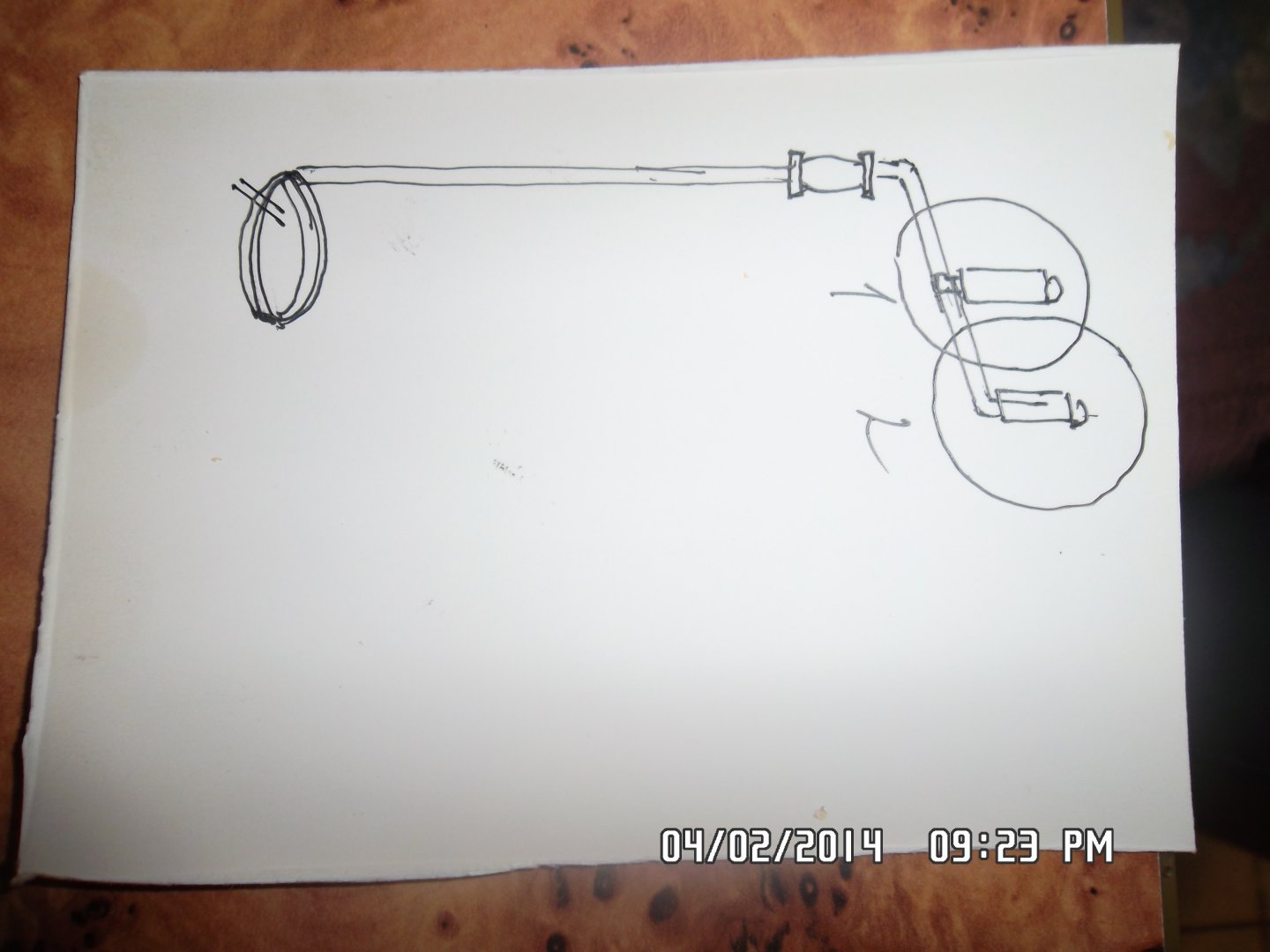

Я уже писал про приобретенный мною когда-то кольцевой бур пром. производства.Было это более 40 лет тому,и скорее всего-авторский проект. Бур был массивен,из нержавейки . По ряду причин я им практически не пользовался. Рукоять у него была прим. такой конфигурации.Только не могу припомнить расположение верхней ручки,но скорее -позиция-2



[Горняк]

И ещё . Хотелось бы услышать мнение авторов ледобура с двумя П-образными стойками по-поводу удаления "пенька". Лёд-фракция эластичная. Вырубать пешней?-долго,муторно,да и затратно по времени. Штопором не выдернешь.Кувалдой не пробьешь. Скорее всего -затея обречена на бурение льда до глубины "ног",т.е. удобен он будет для льда,толщиной не более длины стоек.



[bob27]

попробую сделать как на картинке,но попозже,завтра на смену.если других вариантов не подскажут,а столбик вытаскивался легко(насколько я помню-давно было),пешнёй били в пропил, столбик откалывался и перекашивался и буром (его-бур- перед этим не вытаскивали)поднимали,вроде так, а оставшийся пенёк вылетал из добуренной лунки-только пальцы убирай.и бурили же этим буром уже на корюшку-лед то был под полтора метра.на столбиках и сидели на этих.а где ручка была не помню!!!



[olegg]

Да здравствуйте Вам! нашёл в том году,мож сказать, на помойке и без ручки.Попробовал ручку прилепил от шнека,но видимо расположил не правильно,даже забуриться не получилось.Просто шоркает по льду в одном месте,короче,закинул в дальний угол.Если кто знает как должна стоять ручка и нож,обещаю переделать и попробовать,есть там ещё игла подвижная(вверх,вниз)напротив ножа

Верхняя ручка д.б. расположена строго соосно с центром кольца - чтобы придать инструменту вращательное движение.

Посмотреть вложение 63520 Я уже писал про приобретенный мною когда-то кольцевой бур пром. производства.Было это более 40 лет тому,и скорее всего-авторский проект. Бур был массивен,из нержавейки . По ряду причин я им практически не пользовался. Рукоять у него была прим. такой конфигурации.Только не могу припомнить расположение верхней ручки,но скорее -позиция-2

Первая позиция наверное всётки: кольцо ведь должно вращаться вокруг чего то, а это "чего то" - и есть верхняя ручка.

По конструкции кольцевого ледобура: гипотетически версия 1 позволяет сверлить лёд неограниченной толщины, а за счёт 3-х резцов - более производительно. И на фоне 3-х резцов можно ширину кольца уменьшить (при том же диаметре кольца), а значит - уменьшить и ширину резцов, что соответственно и облегчит резание льда. Ну и универсальность (возможность "женитьбы" с имеющимся у многих ТОНАРом) - тоже интересна. Я так думаю...
Я жду от "коллег" мнений по поводу кривошипов в версиях 2а и 2б. Наверное в версии 2а вертикальная штанга из за большого плеча будет подвергаться моменту (изгибу) нехилому, а следствие - клинить будет.

Папа в 80-х годах сделал такую, только с 2-мя ножами. Говорит бурит быстро. Вся конструкция из алюминия, только ножи с очень крепкой стали. В воскресенье если поеду на речку то испытаю, если ножи не затупились. Не использовалась уже давно. Конструкция вся сборная, сделана на авиационном заводе. В городе такой конструкции делалось несколько штук. Самое дорогое в изготовление- ножи.

Буду безмерно благодарен за то, если дадите бур на тест. Мне это нужно для закрепления интереса к кольцевому ледобуру, либо потере интереса к этому инструменту вообще. Целость при возврате гарантирую. Ножи сам поточу. Как насчёт предстоящих выходных - дадите?



[Горняк]

Галопом проскочил по предыдущим комментам по поводу-электро,или бензо... на кольцевой.Мое мнение-использовать кривошипно-шатунный механизм от паровоза



[Карлсон]

Буду безмерно благодарен за то, если дадите бур на тест. Мне это нужно для закрепления интереса к кольцевому ледобуру, либо потере интереса к этому инструменту вообще. Целость при возврате гарантирую. Ножи сам поточу. Как насчёт предстоящих выходных - дадите?[/quote]


Дать не могу, т.к. я с Комсомольска. Сегодня в обед разговаривал с папиком, с его слов - метровый лед буриться за 2 этапа (по пол метра), ломается в середине за счет стоек и вытаскивается этим же кольцом на котором стоя ножи. Метр льда буриться около 10 минут, бур диаметром 210 мм. Будет время сам на амуре потестю и если будет возможность сниму видео.



[olegg]

"Будет время сам на амуре потестю и если будет возможность сниму видео."
Был бы очень признателен вам за скорое видео. На выходных не получится?



[Ден]

Метр льда буриться около 10 минут, бур диаметром 210 мм

блин как-то долго получается за десять минут можно 2 лунки тонаром не усераясь проковырять, кольцевым проходка метра льда должна быть где то 2 -4 минуты (имхо)



[bob27]

тонаром то оно мож и дбыстрее,да диаметра нету нужного.вот с пешнёй и приходиться развлекатся.пойду попробую сегодня переделать ручку
