Кольцевой бур: вопросы изготовления

[Заноза]

Олег, дай на выходные попробовать. Верну в целости и сохранности

Валодя, ну ты даёшь!!! До шести - 00 (14 Ф) успеешь, бери. А не успеешь 23 февраля звони



[Oleg 72]

Ну вот уважаемые форумчане выкладываю вам фото титинового бура.
Бур на 130 ножи 3 шт тонаровские.
Бур изумительно легкий бурит очень даже не плохо.
На данный момент вроде есть в наличии в Хабаровске цена 3500 руб.
Бур с телескопической ручкой длинну полностью выдвинутого не замерял, но сделан он копия тонар.

Так что можете подъехать и посмотреть сами кому интересно



[AsQwer]

А в чем смысл 3-х ножей? Тонаровский на 130 и так легко и быстро забуривается. А здесь если в песок попадешь, на один нож больше придется точить.



[Oleg 72]

А в чем смысл 3-х ножей? Тонаровский на 130 и так легко и быстро забуривается. А здесь если в песок попадешь, на один нож больше придется точить.

Меня попросили сфотать конструкцию этого бура. Бур не мой

Кто хочет подержать, пожалуйста магазин Экип Профи -там на конец недели они были в наличии.
Можно и спросить про другие размеры, изготавливают или нет.



[Бэтмэн]

Смотрю - сдулся гольный энтуазизм, "пар ушел в свисток".
Меж тем, на флагмане машиностроения люди воплощают мысли в металле
Сегодня сообщили, что в производство отдано изготовление 3-х опытных образцов.

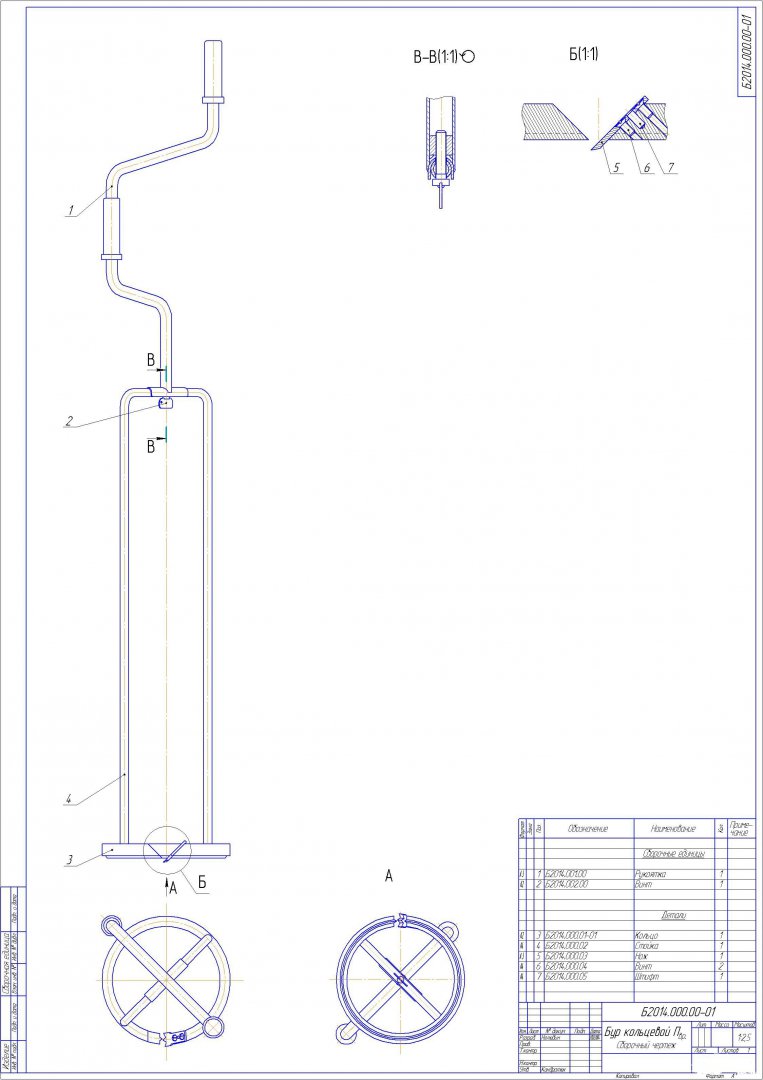

Фото образцов и чертеж ниже.
Хочется мнений.



[Владимир]

Смотрю - сдулся гольный энтуазизм, "пар ушел в свисток".
Меж тем, на флагмане машиностроения люди воплощают мысли в металле
Сегодня сообщили, что в производство отдано изготовление 3-х опытных образцов.

Сергей, какую сумму запросили? Ножи из какой стали и под каким углом будут крепиться?



[СергейКМС]

Хочется мнений.

Подозреваю, что в таком варианте верхняя ручка должна быть строго по оси.



[olegg]

Подозреваю, что в таком варианте верхняя ручка должна быть строго по оси.

Ага,.
Сергей, а какая высота "вилки"?

Смотрю - сдулся гольный энтуазизм, "пар ушел в свисток". Посмотреть вложение 66601

Да нет, не сдулся: цейтнот.
Верхняя ручка д.б строго по оси девайса. Я так думаю... Иначе - как центровать забуривание? Может - и плечо (нижняя ручка) можно побольше сделать. А так - трудно судить - размеров нема.
Я проникся серьёзностью вашего подхода, Сергей и - респект !



[Бэтмэн]

какую сумму запросили?

Пока цифру не называли.

Ножи из какой стали и под каким углом будут крепиться?

Пока нет ясности в этом вопросе.

Подозреваю, что в таком варианте верхняя ручка должна быть строго по оси.

Судя по чертежу - так и есть.

а какая высота "вилки"?

Вот честно - пока не знаю.
Жду результатов испытаний.



[Ден]

на чертеже бур изображен так называемый двуручный - обе ручки разнесены от оси при определенной сноровке бурится в два раза быстрее, а забуриваца все равно с помощью ноги придется.



[zubkov2011]

Смотрю - сдулся гольный энтуазизм, "пар ушел в свисток".
Меж тем, на флагмане машиностроения люди воплощают мысли в металле
Сегодня сообщили, что в производство отдано изготовление 3-х опытных образцов.
Фото образцов и чертеж ниже.
Хочется мнений.

9 марта пробовал кольцевой бур собственного изготовления Д 300мм. Цель была проверить жизнеспособность конструкции, .поэтому бур получился тжёлым и требует усовершенствования. Крутил двигателем от мотоледобура мора зарезка и первые 30-35см прошли в лёгкую потом нагрузка от резанного льда сильно возросла и не выдержала шестерня редуктора, срезало зубья. Нужно было выбивать середину что потом и сделал двумя ударами пешни. Почистил лунку оказалось около 50см глубиной, зато очень красиво.Сапог почти проходит . Вот пока что как-то так.
Посмотреть вложение 66601



[olegg]

нагрузка от резанного льда сильно возросла и не выдержала шестерня редуктора, срезало зубья. Нужно было выбивать середину что потом и сделал двумя ударами пешни. Почистил лунку оказалось около 50см глубиной, зато очень красиво.Сапог почти проходит . Вот пока что как-то так.
Посмотреть вложение 66601

У кольцевого бура есть проблема одна существенная, из-за ниё и клинануло у вас с последствиями такими... Проблема - удаление ледяной крошки. Вынимать надо почаще при сверлении наверное...
А резало быстро? То есть - насколько быстро/медленно - в сопоставлении с типовым шнеком?



[zubkov2011]

У кольцевого бура есть проблема одна существенная, из-за ниё и клинануло у вас с последствиями такими... Проблема - удаление ледяной крошки. Вынимать надо почаще при сверлении наверное...
А резало быстро? То есть - насколько быстро/медленно - в сопоставлении с типовым шнеком?

Резал красиво но до тех пор пока крошки не накрошил. У меня стояли стойки из кругляка д18 ,а сейас хочу поставить вместо них уголок ,но сначало надо починить редуктор.



[Ден]

У меня стояли стойки из кругляка д18 ,а сейас хочу поставить вместо них уголок ,но сначало надо починить редуктор.

попробуй стойки под углом поставить (чтоб что то типа шнека получилось) мож крошку выкидывать начнет.



[olegg]

...



[zubkov2011]

...

Буду что нибудь подобное мудрить.



[Бэтмэн]

С флагмана хабаровского мшиностроения прислали чертежи и текст
"Скидываю чертежи которые помогут прояснить часть вопросов.
Может кто что дельное сажет, внесем изменения по ходу работ."
Давайте конструктив



[olegg]

Ширина кольца 20мм. Диаметр трубы на штангах вилки - 16мм. Стенка трубки какая? Надо пробовать сверлить девайсом конечно - может и хватит жёсткости трубки на высоту вилки, но мне кажется, что слабовато. Может - трубку вилки надо было через вальцы прокатать, чтобы увеличить её нагружаемое сечение? Взять например 18мм трубу и катнуть её мм эдак до 14-15... Ну и может быть соединять её с кольцом не просто вставлением в кольцо и обваркой (так предполагается?) а через внутреннююю втулку, вставленную в кольцо и трубку. Так узел должен разгрузитиься... конечно - усложнение получается...
Сергей, давай пусть сделают ОДИН такой ледобур - как на твоих чертежах показан, тест проявит слабые места... Вот только тестить придётся летом



[Бэтмэн]

Сергей, давай пусть сделают ОДИН такой ледобур - как на твоих чертежах показан, тест проявит слабые места...

Их три делают



[Владимир]

Сергей, когда в производство запускаете? К следующему сезону успеют или гораздо быстрее?
