Вопросы по водомету

[Олег Манузин]

Покаж фото с площадкой насадки где указана модель водомета

Что за площадка?



[Федул]

как на этой твоей фото, только с противоположной стороны, также сверху "горшка", там есть такая площадочка ровненькая, какие буквы и цифры там написаны. фото этой площадки есть?



[Олег Манузин]

как на этой твоей фото, только с противоположной стороны, также сверху "горшка", там есть такая площадочка ровненькая, какие буквы и цифры там написаны. фото этой площадки есть?

Ты уверен что ты место где должна быть площадка точно описал?



[Федул]

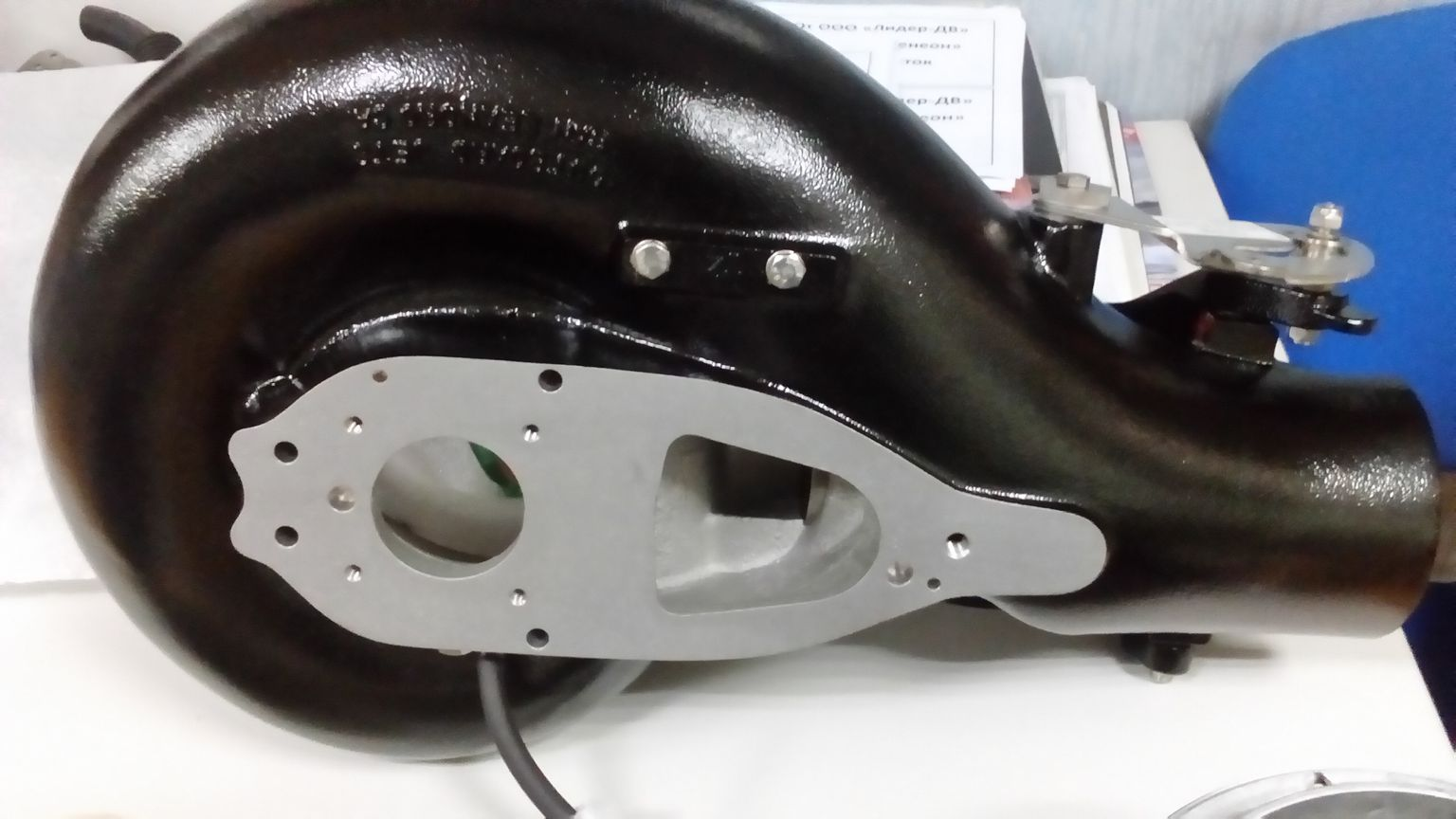

На разных моделях она по разному расположена. Есть фото вот этой площадки, где два болтика. непосредственно с твоей насадки -



[Олег Манузин]

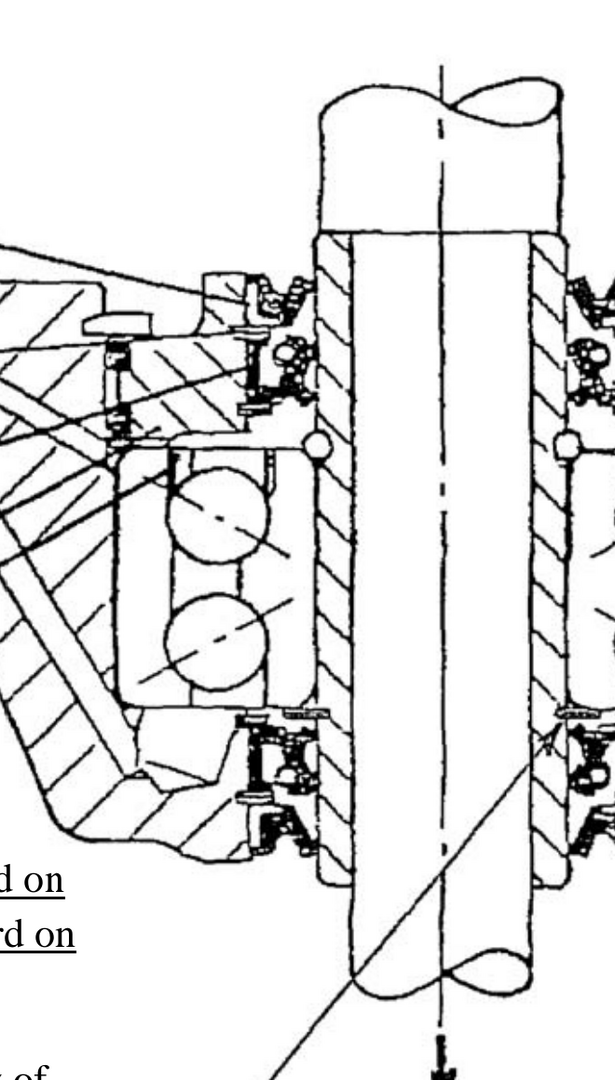

Открыл твой чертёжик.
У производителя подшипник с двумя рядами шариков. У тебя так же?



[Федул]

О уже прогресс, в чертеж посмотрел



[Олег Манузин]

На разных моделях она по разному расположена. Есть фото вот этой площадки, где два болтика. непосредственно с твоей насадки -
Посмотреть вложение 367201

Ты что прикалываешся

О уже прогресс, в чертеж посмотрел

Ты на вопросы отвечай!
Шароф у тебя сколько рядоф?



[Федул]



[Федул]

Получите и распишитесь



[Федул]

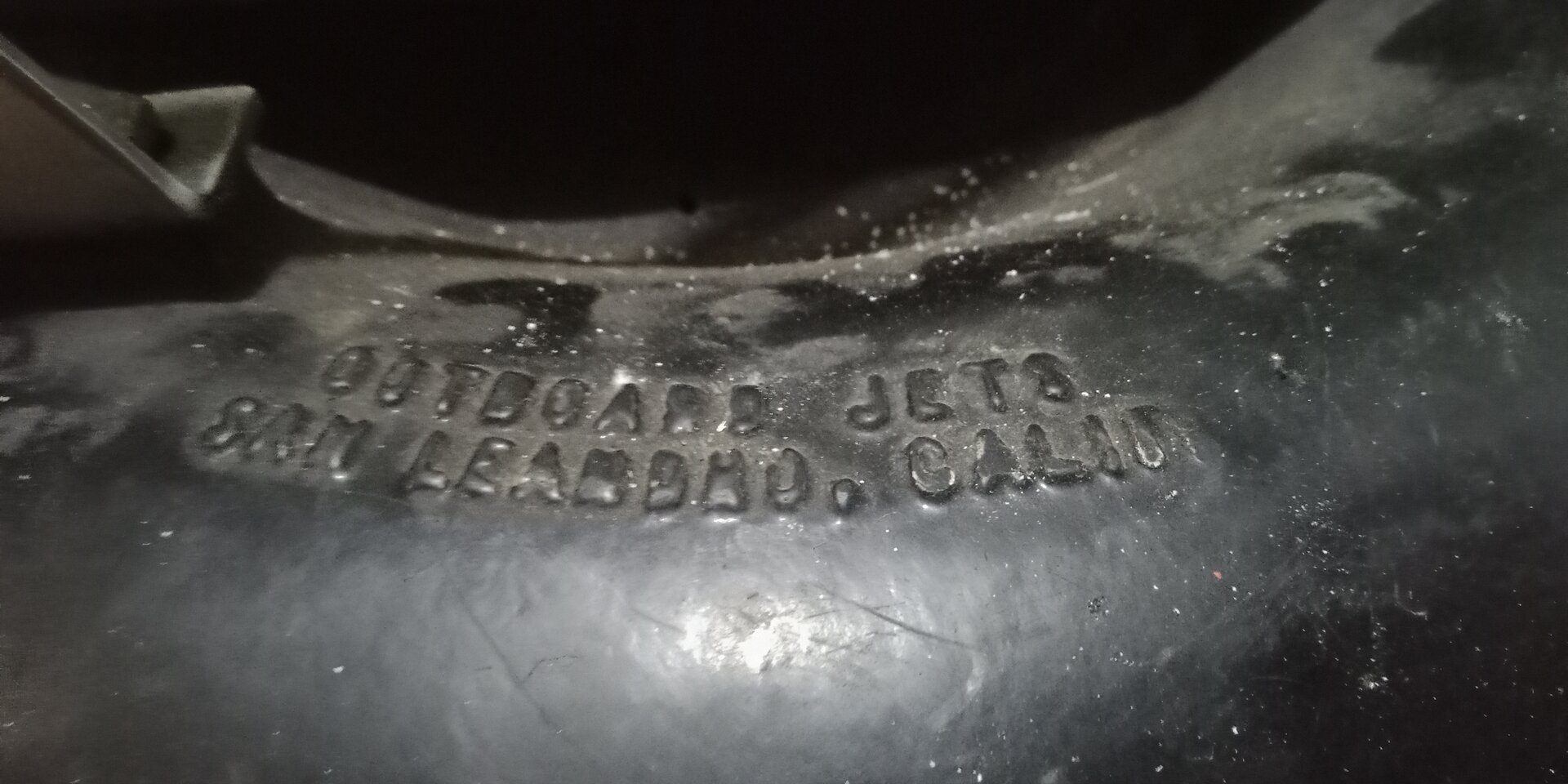

А ты чего насчет фото площадки твоего водомета с номером модели на ней утух?



[Олег Манузин]

Получите и распишитесь

Так тот чертёж уже не канает?



[Федул]

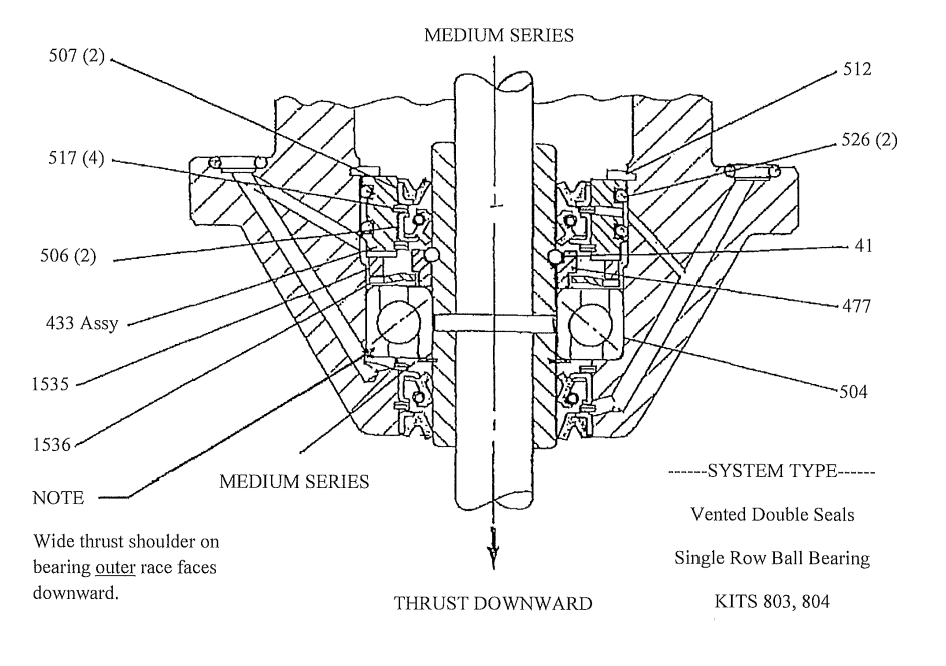

Просил шары в один ряд, я выложил, тут прекрасно видно в какую сторону сальники "смотрят" -



[Олег Манузин]

А ты чего насчет фото площадки твоего водомета с номером модели на ней утух?

Ты мне фото киданул, я не вижу на нём площадки на противоположной стороне. Нарисуй. Потом мой ход.



[Олег Манузин]

Просил шары в один ряд, я выложил, тут прекрасно видно в какую сторону сальники "смотрят" -
Посмотреть вложение 367204

Ты не понял что тебя найопывают.



[Олег Манузин]

Ты сам разбирал потшипниковый узел?



[Федул]

Ты сам разбирал потшипниковый узел?

Мне это не за чем. Я же уже высказал свое мнение на сей счет, что твою насадку рукожоп собирал, если сальники не так как на чертеже производителя в ней установлены. Неправильно собранный подшипниковый узел не пример для подражания. Фото площадки с моделью со своей насадки показывай, зубы не заговаривай.



[Олег Манузин]

Я тебе не зря про цифры пишу. Ты бздишь даже примерные на абум написать. Когда ты хоть немного начнёшь понимать где какая цифра у тех 4-х позиций, то ты и будешь ставить сальники и монжетки правильно как и производитель ставит правильно.
А чертёжик это для таких как ты.
Фото дублирую для китайца.



[Федул]

Фото площадки не показываешь потому что нет на ней ничего, пусто, нет обозначения модели, так? Если на ней нет ничего, это значит фуфло тебе кетайское втулили, и ты пытаешься его копировать. Смотри в чертёж, а не на художества рукожопых сборщиков.



[Федул]

Иди учись чертежи читать, к утру отчитаешься



[Андрей871]

На чертеже сальники правильно установлены, сальник устанавливается губкой в сторону среды от которой нужно защититься, в данном случае подшипник от воды. С верху и с низу подшипникого узла вода, с низу вода в корпусе водомета, с верху вода в помпе. Первый сальник первого исполнения с одной губкой, защищает только от проникновения воды в узел, второй сальник второго исполнения с двумя губками, одна губка предотвращает проникновение воды, вторая предотвращает утечку смазки. Между сальниками есть контрольные каналы которые выходят в контрольное отверстие на корпусе водомета с противоположной стороны от таотницы, если через контрольное отверстие пошла вода при работе это говорит о том что сальникам хана.
