УЛЬМАГА проектирую

[пром]

А коим образом секции между собой будут крепиться?



[Jay]

Планирую секции сбалчивать болтами М10 с шагом 150мм. Резиновая прокладка между секциями обеспечит герметичность соединения! Диафрагмы жесткости будут под лавками. По верхней кромне труба диам.50мм будет.



[Jay]

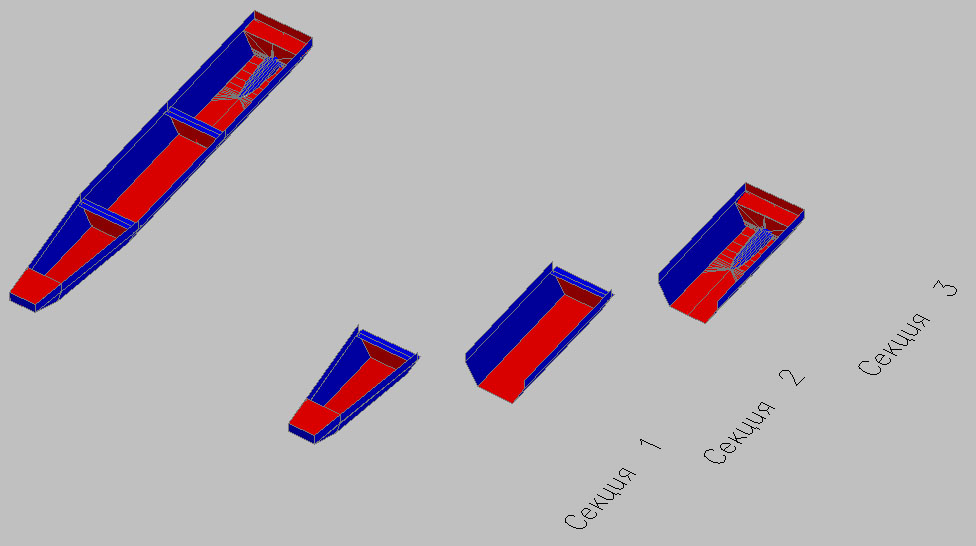

Выглядеть будет так:



[Саш]

Выглядеть будет так:

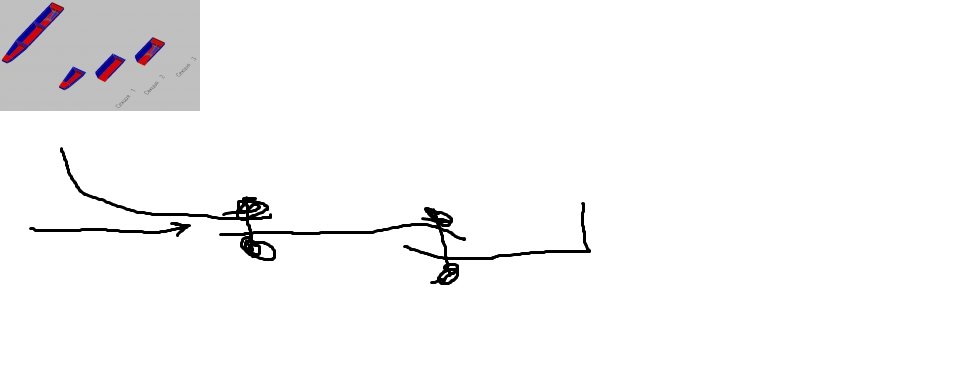

По рисунку:
Секции вкладываться так, задняя секция ниже передней.
Может найборот делать?



[Саш]

И не сломает лодку в местах бортового соединения, например при прохождения сильного переката?



[Jay]

Вопрос не понял. Что значит НИЖЕ? Все ньюансы и пожелания (по существу) я вроде учел.



[Jay]

Саш
Не боРтового соединения, а боЛтового. Там все нормально! Если алюминевый лист ПО МЯСУ не порвется, то соединение выдюжит!



[Саш]

Не боРтового соединения, а боЛтового. Там все нгормально

Очепятка канешь, болтового, нгормально!



[Саш]

Вопрос не понял. Что значит НИЖЕ? Все ньюансы и пожелания (по существу) я вроде учел.

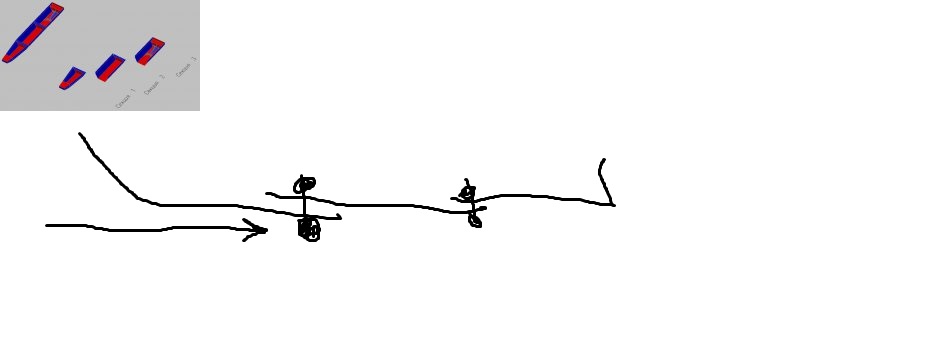

По рисунку так

А надо наверное так



[БОРИСОВИЧ.]

Лучше если каждая секция будет иметь плавучесть, да корпус жестче будет, т.е. добавить переборки на 2 и 3 секцию. Может тогда упростить и соединение секций.



[Андрей-Матайский]

Планирую секции сбалчивать болтами М10 с шагом 150мм. Резиновая прокладка между секциями обеспечит герметичность соединения! Диафрагмы жесткости будут под лавками. По верхней кромне труба диам.50мм будет.

Резину толще ,что бы при сборке убрать кривизну подтянув одну сторону больше .
Ну и что бы не только резиновая прокладка обеспечивала надежность лодки .



[Jay]

Резину толще ,что бы при сборке убрать кривизну подтянув одну сторону больше .
Ну и что бы не только резиновая прокладка обеспечивала надежность лодки .

Что имеется ввиду под обеспечением надежности НЕ ТОЛЬКО ПРОКЛАДКОЙ? Герметику - отказать! Трезвый кормчий (рулевой) на руле - исключен! Маловероятен скорее! Наша ульмага постоянно травила чуть воды - вычерпывали которую по-ходу бутылкой! Понятно, что равняться на это не стоит!
Резиновая прокладка планируется 3мм из резины средней жесткости. Где взять плоскую резину? Из чего? Если камеру от большегруза или трактора? Резать таким образом, чтобы исключить кривизну. К одной секции сразу намертво приклеить . И болты сразу чтобы торчали из секции, смежную секцию приставил и гайку накрутил. Как идея?



[olegg]

Шляпа эта схема - обжать всю длину примыканий. Нужна будет очень мягкая резина чтобы обжать, а по итогу вот что будет: из за мягкой резины и деформаций алюминия при обжимке/езде - один хрен потекут швы. Нормально так потекут, заманаешься вычёрпывать и подтягивать (а уж силами "синей" команды - анриал), да и лодка будет как кисель... тебе выше писали:

Лучше если каждая секция будет иметь плавучесть, да корпус жестче будет, т.е. добавить переборки на 2 и 3 секцию. Может тогда упростить и соединение секций.

Тогда и обжимка/сборка секций будет через резиновые плотные кольца,которые не будут течь и в целом такая сборка даст столь нужную ульмаге жёсткость=управляемость.



[Андрей-Матайский]

Сразу картинку не посмотрел , конечно же секции надо делать с переборками и соеденять в стык эти переборки , а так в нахлест днище и борта не серьезно . По моему лодка называлась автобот , разборная , вот лучше с нее "слизать" устройство стыков .
" прокладка" - тело которое управляет транспортным средством , в нашем случае лодкой ... вот



[olegg]

Охрененно там, в уазеке .



[Jay]

Из последних решений: Перегородки будут приварены в каждой секции,
в месте стыковки секций они будут двойные. Будут НЕ СПЛОШНЫЕ, а
10см шириной и повторять контур поперечного сечения лодки. Для
самостоятельной жесткости этих поперечин они будут иметь элементы усиления.
Из плоскости перегородки какую то поперечную деталь.Прокладка между секциями
будет тоже двойной! Будет приклеена к своей секции намертво! будет вырезана из обычной
автомобильной камеры. Может от грузовика.
Когда будет готова 3D картинка - выложу!



[gng]

Резину лучше такую



[Jay]

Когда будет ОПЫТНЫЙ ОБРАЗЕЦ - изменить резину просто! Спасибо!



[Jay]

Вроде закончил мыслительные и чертежные работы.

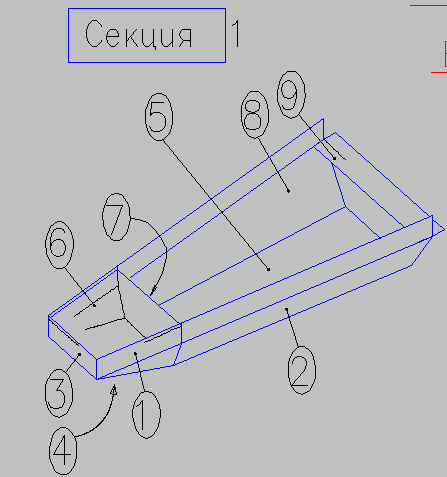

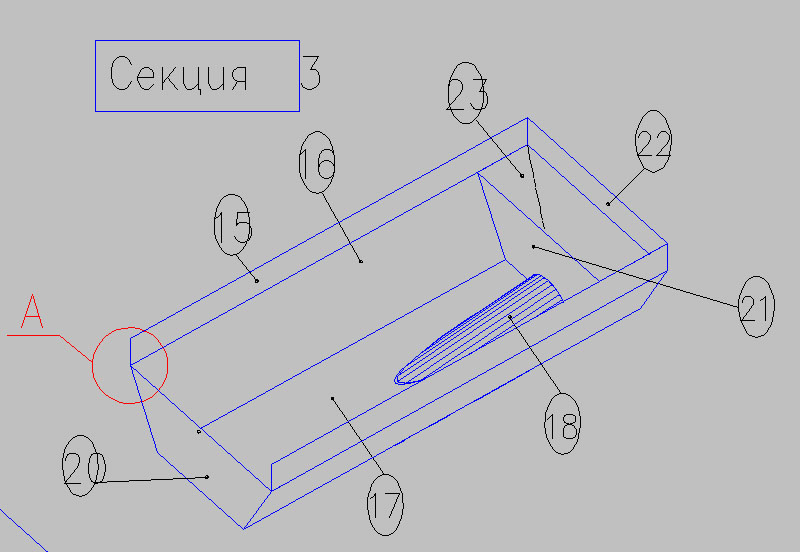

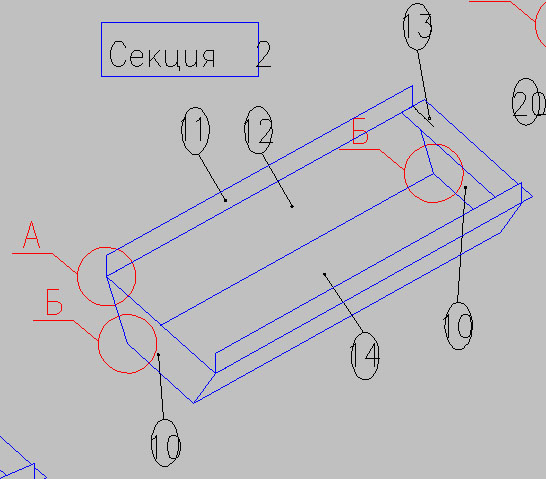

Итак рисунки того, чтобы иметь представление:
Размеры лодки в сборе: 6000х900х500мм (длинаХширинаХвысота)
Что еще планирую сделать:
секции будут друг в друга прятаться (для транспортировки удобнее).
Фланцы 1 и 3 секции будут стыковаться! Зачастую нужно без мотора и вещей где тихонько пройти! Порыбачить на поплавочную снасть, опять же!



[Jay]

Прятаться секции друг в друга будут условно! Ширина в месте стыковки одна и та же! Высота борта 150мм+ труба по периметру диаметром 50мм. Итого где-то 250мм
из которых 50мм будет занято пайолом. Можно спасжилеты туда взять поместить.
