УЛЬМАГА проектирую

[Jay]

владимир назаров
все вами сказанное, ВЕРНО! Название попробую исправить!

не смог! Перешел на подпольный режим!



[Jay]

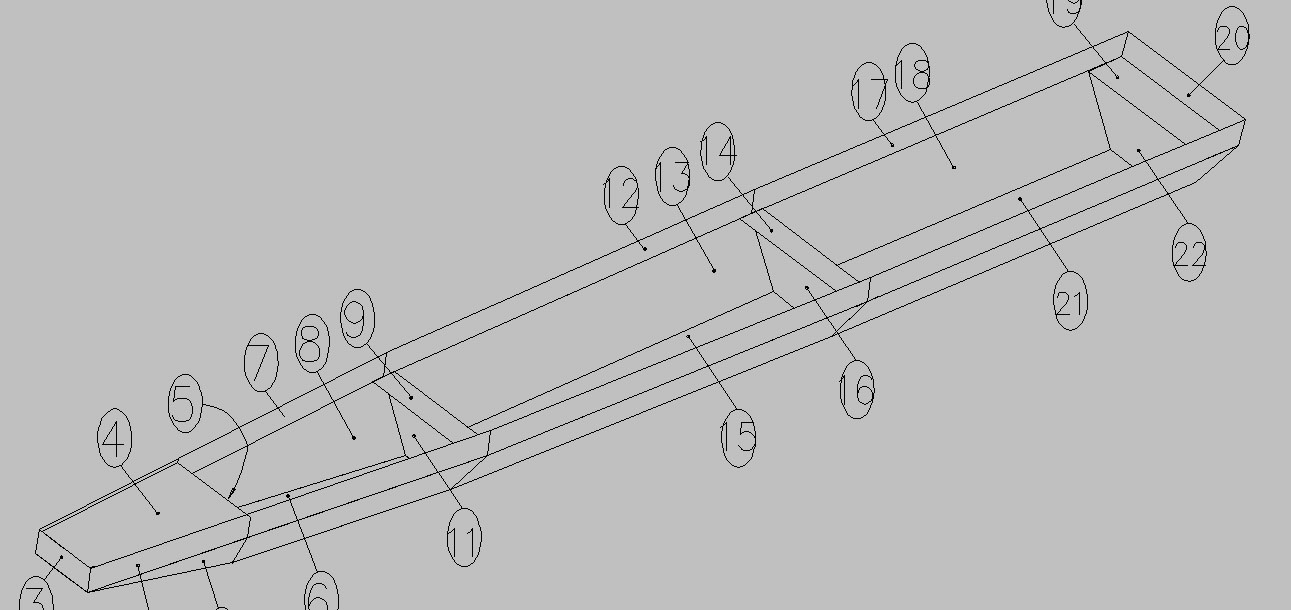

Проектные работы завершены! Ща жду денег (с неба), чтобы приступить к работе!
Основные моменты тезисно:
- алюминевая
- трехсекционная
- длина 7,5м, ширина
- транец 0,9м
- ширина в носу 0,45м
-глубина 0,5м
На рисунке нет, но по контуру планируется труба!



[olegg]

Секции вкладные одна в другую? При транспортировке?



[Андрей-Матайский]

Похвально в плане виртуального черчения я так не могу . Формы не совсем грамотные. Дело в том что эти ульмаги , баты итд существовали у аборигенов несколько веков назад , многие формы дошли и до нашего века .
Это по сути были лодки для тихоходного движения , значит и обводы должны быть исходные - подъем днища к транцу должен быть, а у вас его вообще нет . Я загибаю днище 8-12 см .
Тем хватает, вот как пример можно почитать .http://forum.motolodka.ru/read.php?f=1&i=343184&t=343184



[Jay]

Если делать вкладные одна в другую, то секции должны быть разной ширины. А если не будет у раздельных секций поперечных элементов, то хлипкая конструкция будет, погнуть можно. У меня эти элементы предусмотрены! Их наличие не позволяет применить "матрёшкин" прием (одна в одну). С другой стороны это бы было идеально! Мечта! Мне бы этот вариант довести до ума!
Андрей 76
Чертил не я, а человек который в этом асс! Подъем кормы решим! У меня еще в консультантах местные аборигены! Проконсультируюсь с ними!



[Андрей-Матайский]

..аборигены...... многие страдают костностью мышления .Делаем типа как деды учили , а не плохо бы и теорию подключить . Люди в судостроительных институтах много лет не зря хлебушек кушали .



[Андрей-Матайский]

Забыл , если разборную строить , как части ровно друг к другу подгонять ,что бы кривая лодка в бок не уехала .?



[Мороз]

Забыл , если разборную строить , как части ровно друг к другу подгонять ,что бы кривая лодка в бок не уехала .?

Элементарно.



[Jay]

Части планируются сбалчиваться с шагом ~150мм, секции 3, в стыках будет использоваться прокладка резиновая ~3мм. Так в кратце!



[Jay]

Вот еще какие соображения:
Общая длина лодки - 6м! Ранее была 7,5 - баржа реальная!

На днище снаружи будет крепиться транспортерная (армированная стеклотканью) резина (где ее можно недорого взять?)



[polypterus]

транспортерная резина

она придаст очень много весу, если принципиально, то максимум тех резина 3мм ИМХО



[Добрый травматолог]

где ее можно недорого взять?

http://www.rezinotehnika.info/



[Jay]

Еще озадачился темой:
КАК ГОТОВОЕ ПЛАВСРЕДСТВО регистрировать потом в ГИМС?
Это ГОЛОВНЯК не?
Может какие-нибудь привинтивные меры принять какие?
Или срочно закорешиться с высоким чиновником ГИМСа? Или пока не париться? Что посоветуете?



[Саш]

Что посоветуете?

Посоветую съездить в ГИМС. на консультацию.
За вопрос денег не берут.



[olegg]

Самострои регистрируют (многие ульмаги имеют регистрационные номера). Но откровенный ляп конечно же регить не будут: зачем им проблемы. Так что делайте лодку прАвельно.



[Jay]

Короче, пока строю, с регистрацией тема решается. На постройку, по скромным поддсчетам, около 200тыр. нужно будет выделить. Так, что, возможно, ВАЙ, КАК НЕСКОРО!



[Саш]

с регистрацией тема решается

Каким образом?



[Jay]

Саш
Не, пока не решено! Но на фоне другого (где взять денег) - эта проблема ничтожно мала! На худой конец - можно не регистрировать! Ходить там, где нет инспекторов! Но, коль уж вложил такие бабосы - хочется зарегистрировать!



[Андрей-Матайский]

Прикольная тема, но не реальная Если будет всё как написал выше, цена будит 200-250 килорублей.
А так дерзай, послежу что получится. Чем смогу, подскажу. На заказ делаю пены луминевые, хлопотно это и почти не рентабельно.
Олег а эта ванночка из алюминия как быстро примерзает к насту ?



[Андрей-Матайский]

200 тр это солидно не какой то нырок с двумя лопатками .По моему опыту лодка по габаритам 1.1 -6 м и 8 -15 лс вполне хватит для 2-3 туристов .
