Подключение тахометра на Yamahy

[Дмитрий-27]

Альтернатор - генератор переменного тока.(гугл)



[Дмитрий-27]

Ну дык на моем тахе есть только 4,6 и 12

Ну и ...подари его кому ни то...



[Multik]

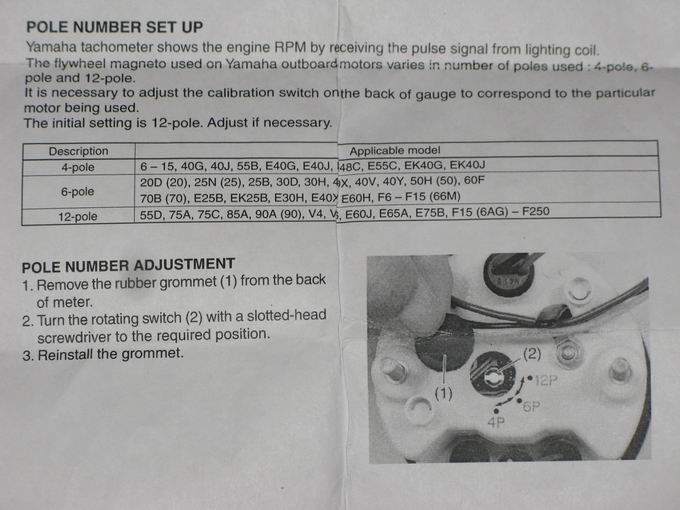

Количество импульсов для правильной работы тахометра Выбор положения селектора "RANGE SELECTOR" на тахометре зависит от количества катушек на магнето лодочного мотора. Это связано с тем, что магнето подвесных двигателей различаются количеством полюсов, поэтому выдают разное количество импульсов за один оборот коленвала. Чтобы самостоятельно определить количество создаваемых импульсов на один оборот коленвала, нужно разделить количество полюсов на два, но можно воспользоваться таблицей представленной ниже:

© Источник: http://www.vodkomotornik.ru/poleznoe/boat-motor/73-boat-taxometr.html



[Multik]

Короч вопрос в том что означает надписи на обратной стороне тахометра. Это кол-во полюсов или кол-во импульзов за оборот маховика



[Multik]

Разобрался.



[Дмитрий-27]

Жизнь покажет...



[Rock]

я же три страницы назад написал что 6 P и расцветку всех проводов дал...



[Дмитрий-27]

я же три страницы назад написал что 6 P и расцветку всех проводов дал...

А поговорить?



[GARRE]

Приветствую форумчан!
Дабы не плодить новых тем, спрошу тут.

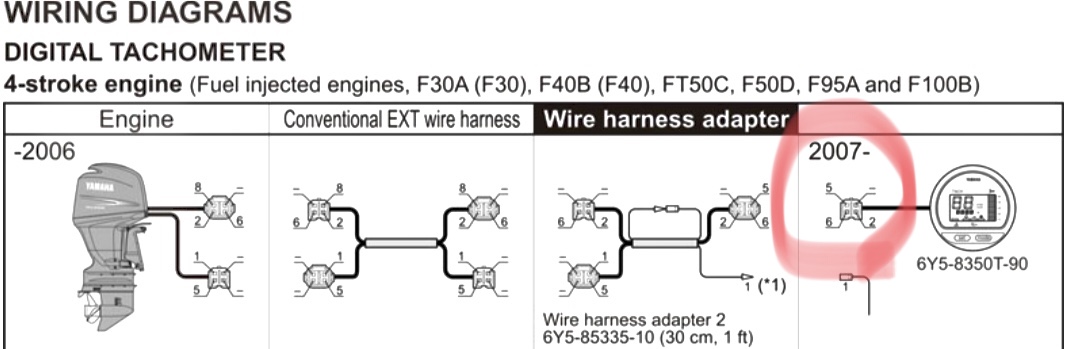

Имеется тах Ямаха 6y5 и мотор Ямаха f100aet, нужно подключить все это дело вместе, с фишками на машинке которые идут на тах - обороты разобрался, вопрос собственно в следующем.
Как подключить показание трима и контроля давления масла и температуры.
Фишки на моторе обрезаны- висят 2 провода розовый белый и розовый чёрный- как я понял это как раз и есть давление масла и температура.
Трим двухпроводной, фишки тоже нет.
Так вот вопрос уважаемые знатоки как все это дело подключить на тах в 4 пиновую фишку ( в какой последовательности). Заранее благодарен за посильное участие!!!!!



[Дмитрий-27]

как все это дело подключить

А погуглить? Вот, например.



[GARRE]

Это я уже смотрел и пробовал, результата нет. Судя по распинаете фишки таха из 4 пинов, в ней один должен быть «-», остальные 3 провода идут сигнальные, какие то из 4-х проводов надо соединить в один, что бы на выходе было 3. Так вот какой из них какой???
