Подключение тахометра на Yamahy

[Дмитрий-27]

С машинки выходит пучок проводов, пока не помню сколько, но точно не 3.

Ага, четыре, попутал...Вот здесь ВСЁ
Тебе с мотора надо на фишку моторную:
1. +
2. -
3. + на реле стартера
4. Сигнал на тах
5-6. Кнопка "стоп"
7. С аварийного датчика (если есть)
8,9,10 - на моторной фишке будут пустые (трим)



[Дмитрий-27]

Крышку с машинки снимешь - увидишь что куда по цветам...даже звонить не надо...



[Multik]

Ага, четыре, попутал...Вот здесь ВСЁ
Тебе с мотора надо на фишку моторную:
1. +
2. -
3. + на реле стартера
4. Сигнал на тах
5-6. Кнопка "стоп"
7. С аварийного датчика (если есть)
8,9,10 - на моторной фишке будут пустые (трим)

Это ты косу расписал, еще есть концы что с машинки на приборы выходят



[Дмитрий-27]

Минус, плюс до замка (у меня - вольтметр), плюс после замка (датчик бензобака) и сигнал на тах. Ссыль же тебе дал...



[Multik]

Мне щас главное понять : можно этот тах к мотору моему подключить или нет. Остальное пока вторично



[Дмитрий-27]

И это вместо "спасибо, Димон"?
Соберёшь в кучу на лодке - проверишь...заменить на другой недолго...или свози тах к Андрею в Сузуки.



[Multik]

И это вместо "спасибо, Димон"?
Соберёшь в кучу на лодке - проверишь...заменить на другой недолго...или свози тах к Андрею в Сузуки.

А он чо их как то перепаивает ? Я к тому что если мой считает только 4,6,12р а надо 3р выставлять



[Alex 682350]

Три катухи не бывает. Откуда взял 3р



[Multik]

Три катухи не бывает

Это не катухи, это кол-во импульсов за оборот маховика



[Дмитрий-27]

Насчёт "перепаивает" не знаю...мож сориентирует - будет работать или нет. Ты ж не уверен, что 3р надо. Созвонись, чо...



[Alex 682350]

Это не катухи, это кол-во импульсов за оборот маховика

За один оборот маховика каждая катуха даёт один импульс.



[Multik]

Он работать будет стопудово, тока будет врать

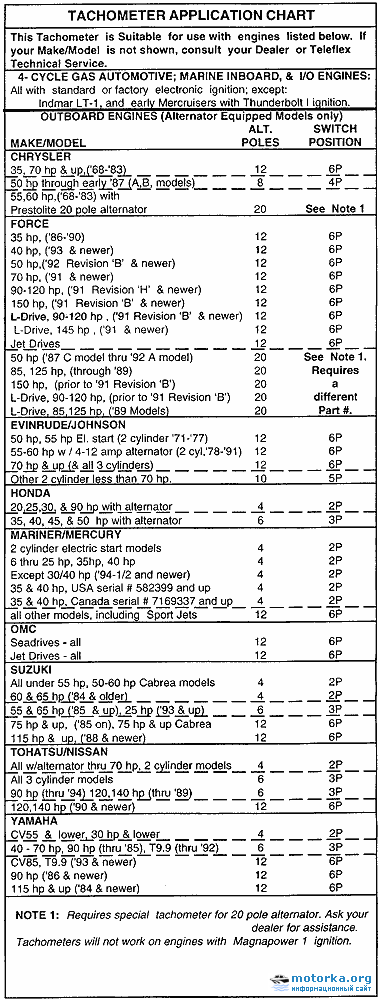

Следуя табличке



Генератор имеет 6 полюсов, но выставляются на тахометре не полюса а кол-во импульсов. Это значить 6/2=3, и в табличке это указано



[Дмитрий-27]

Это не катухи, это кол-во импульсов за оборот маховика

Если кол-во импульсов, то 6р - ты ж писал 6 полюсов...наверное...Хотя мож там сигнал на тах с коммутатора идёт. Не заморачивался посмотреть на своём...жгут с фишкой на моторе заводские, не лазил туда...щас...знаю где глянуть...



[Alex 682350]

Если найдёшь такую монообмоточную катушку, Тебе дадут Нобелевскую премию.

но выставляются на тахометре не полюса а кол-во импульсов.



[Multik]

Если найдёшь такую монообмоточную катушку, Тебе дадут Нобелевскую премию.

В табличке написано : переключатель в 3р. Это что ?



[Дмитрий-27]

Всё правильно, 3р. На универсальном тахе на 1000 разм. тоже табличка есть. Ну тада и не заморачивайся.



[Multik]

Всё правильно, 3р. На универсальном тахе на 1000 разм. тоже табличка есть. Ну тада и не заморачивайся.

Ну дык на моем тахе есть только 4,6 и 12



[Alex 682350]

Щас глянул на Твою табличку про 3 р , там написано при использовании с альтернатором (делителем)



[Alex 682350]

Щас глянул на Твою табличку про 3 р , там написано при использовании с альтернатором (делителем)

Не парься . Ставь 6



[Multik]

Не парься . Ставь 6

Парюсь ! "Точность - вежливость королей !"(с)
На полном газу разица может достигать 300-400 оборотов, а на холостом это практически будет не заметно.
