Ну как можно поднять плотность электролита до 1.27, если изначально электролит был изготовлен как 1.2. Там на тот же объем дистиллированной воды идет меньше кислоты.
Если при эксплуатации батарей происходит испарение воды из электролита и увеличивается за счет этого плотность, да разбавляют дистиллированной водой .
А вот кислота из электролита видимо не испаряется. В процессе разряда аккумулятора постоянной силой тока количество серной кислоты H2S04, затрачиваемой на преобразование РЬ02 и РЬ активной массы пластин в PbS04 и образование воды, в каждую единицу времени будет постоянным, поэтому плотность электролита у в будет уменьшаться равномерно.
"По мере разряда аккумулятора на поверхности стенок пор активной массы пластин отлагаются кристаллы PbS04, что вызывает уменьшение проходных сечений пор и снижение скорости диффузии электролита в поры.
По этой причине плотность электролита в порах активной массы положительных пластин в конце разряда аккумулятора быстро понижается и вместе с этим быстро снижается э.д.с. и напряжение аккумулятора.
Напряжение Up на зажимах разряжаемого аккумулятора меньше э.д.с. аккумулятора ЕаКа на величину падения напряжения внутри аккумулятора.и является необратимой реакцией, а получающаяся гидроокись свинца РЬ (ОН)2 при доступе серной кислоты в поры после окончания разряда превращается в свинцовый сульфат (PbS04) крупнокристаллического строения, который плохо восстанавливается в РЬ02 и РЬ при заряде и имеет малую электропроводность. Следовательно, конец нормального разряда аккумулятора определяется по величине напряжения и величине плотности электролита".
И вот тут еще пишут:

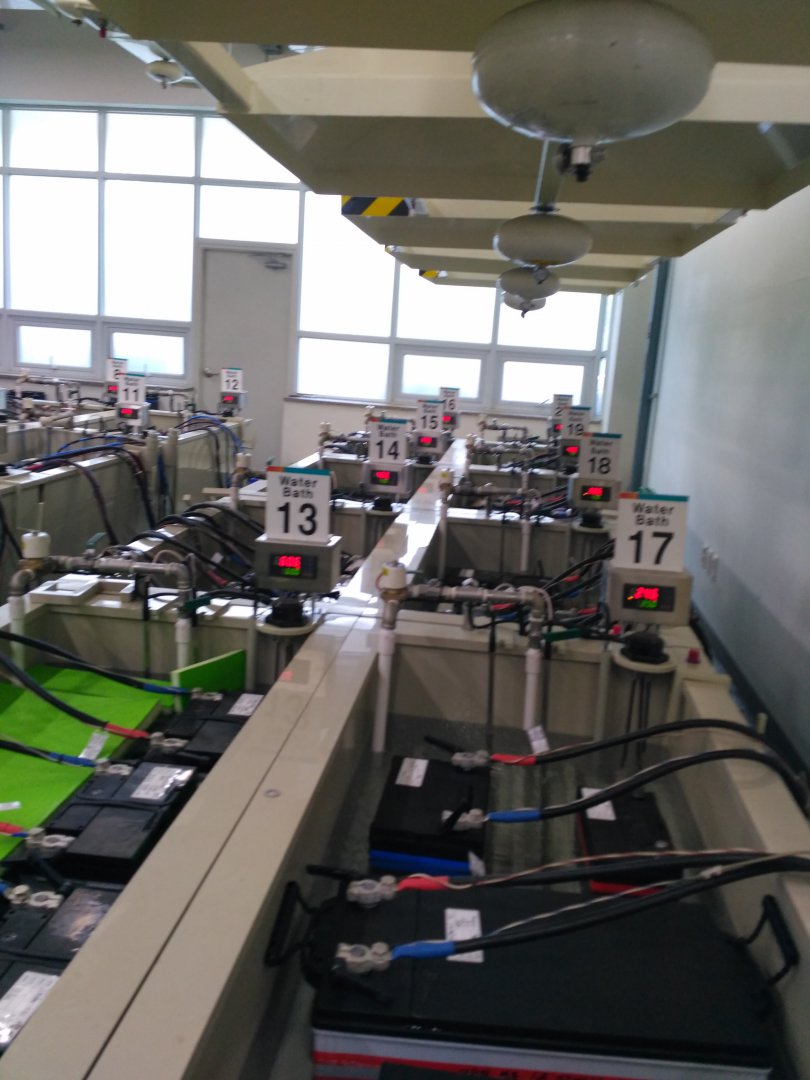

Вследствие того, что в процессе заряда постоянной силой тока в порах активной массы пластин в единицу времени выделяется одинаковое количество серной кислоты и уменьшается количество воды, плотность электролита у, а вместе с ней и э.д.с. покоя Е0 аккумулятора будут возрастать равномерно.
Так как при заряде аккумулятора в порах активной массы положительных и отрицательных пластин образуется серная кислота, то в результате этого повышается плотность электролита в порах и поэтому э. д. с. аккумулятора возрастает на величину ДЕ.
В начальный период заряда в порах пластин быстро увеличивается плотность электролита, а вместе с этим быстро возрастает э.д.с. аккумулятора ^акк- При дальнейшем заряде ввиду растворения кристаллов PbS04 увеличиваются проходные сечения пор в активной массе, что способствует свободному доступу менее плотного электролита из бака в поры пластин.
Когда установится равновесие между образованием новой серной кислоты в порах пластин и притоком в поры пластин электролита с меньшей плотностью, то в течение Длительного времени заряда разность плотностей электролита в порах активной массы и снаружи пластин будет оставаться почти неизменной. В течение этого времени возрастание э.д.с. АЕ будет также оставаться почти неизменным.
Постепенное повышение плотности электролита в баке сопровождается увеличением его вязкости, что замедляет диффундирование электролита в поры активной массы пластин, поэтому в порах несколько повысится плотность у электролита, а вместе с этим повысится и значение э.д.с. А Е.
В конце заряда аккумулятора большая часть активной массы пластин превратится в РЬ02 и РЬ, а поэтому часть ионов кислорода и водорода, выделяющихся на пластинах, не вступает в химическую реакцию с активной массой пластин, нейтрализуется (разряжается) и, выделяясь в воздух в виде пузырьков газа, вызывает «кипение» электролита что служит признаком окончания заряда.
Газообразование начинается при напряжении аккумулятора около 2,4В и продолжается до момента прекращения заряда. В период газообразования положительные ионы водорода, выделяющиеся на отрицательных пластинах, присоединяют к себе недостающие электроны с некоторым запаздыванием по времени Поэтому в конце заряда аккумулятора вокруг отрицательных пластин будет сосредоточиваться большое количество положительных ионов водорода, вследствие чего между отрицательными пластинами и электролитом создается дополнительная разность потенциалов около 0,33 В, увеличивающая напряжение аккумулятора до 2,7 В.
При достижении напряжения аккумулятора 2,7 В в целях более полного использования активной массы пластин заряд аккумулятора продолжают при сильном газообразовании все время, пока напряжение и плотность электролита будут оставаться постоянными в течение 2 ч подряд, что служит признаком конца заряда аккумулятора.
Вот что еще есть по этому поводу:
Закон сохранения массы: Масса веществ, вступивших в реакцию, равна массе продуктов реакции.
Этот закон был открыт М. В. Ломоносовым 1748 г. и дополнен А. Л. Лавуазье в 1789 г.
В процессе реакции сохраняется масса каждого 1 элемента.
Этот закон позволяет составлять уравнения химических реакций и осуществлять расчеты на их основе. Он не является абсолютным (см. ниже). Абсолютным является закон сохранения энергии.
2.Закон сохранения энергии: Энергия не возникает из ничего и не исчезает, а только переходит из одного вида в другой.
"Суммарная масса всех продуктов химического превращения должна точно совпадать с суммарной массой исходных веществ. Помимо суммарной массы веществ, в химических реакциях сохраняется также число атомов каждого сорта независимо от того, в сколь сложных превращениях они участвуют и как переходят из одних молекул в другие".
А, то так получается если бы количество выделяемого в одной из двух описанных выше вариантов реакции, было неодинаковым, можно было бы воспользоваться этим и проводить более эффективную реакцию в одном направлении, а менее эффективную — в обратном. В результате получился бы циклический источник , непрерывно дающий даровую кислоту и воду.
Но это всего лишь мечты о вечном двигателе, создание которого разрушается об незыблемую стену закона сохранения массы и энергии.
