Я про то, что у обычного вводного автомата рычаги управления объединены в одно целое, типо так:



[Владимир khv]

А что за странный белый автомат, "на схэме обозначенный буквами Фэ и Нэ" © - вроде двойной, а с двумя отдельными ручками?

Ну это даже не электрик поймёт. Ф-фаза, N - ноль.)))))



[Антон27]

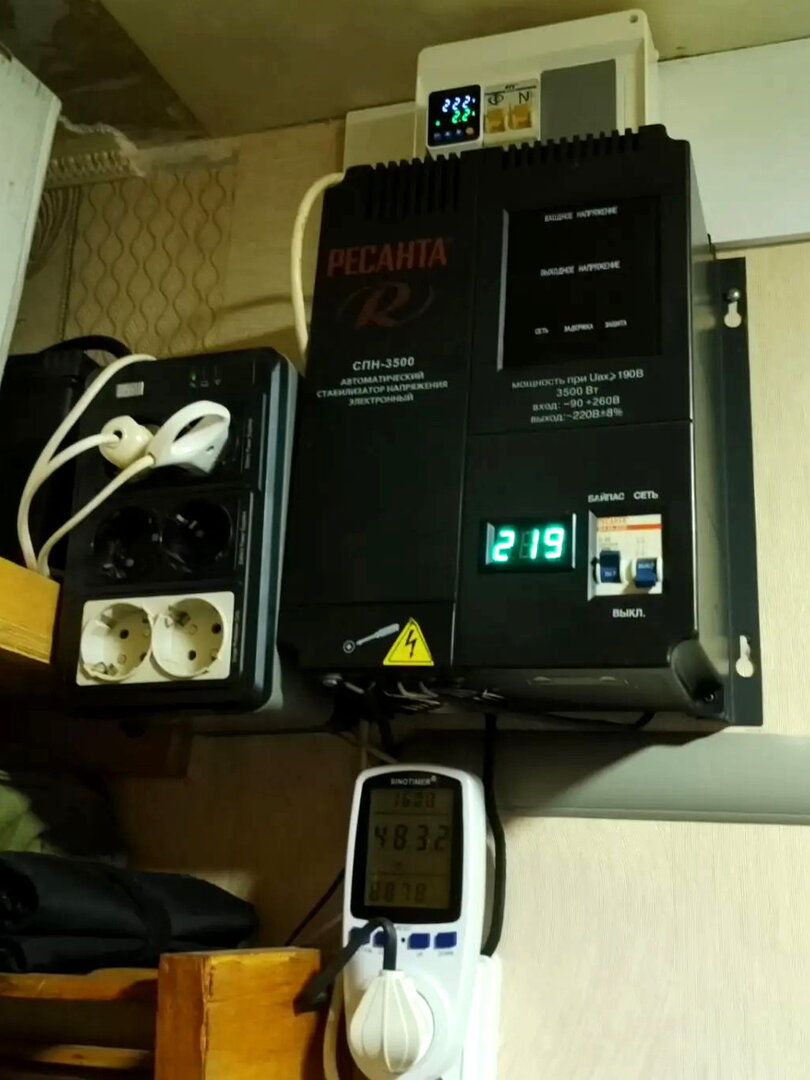

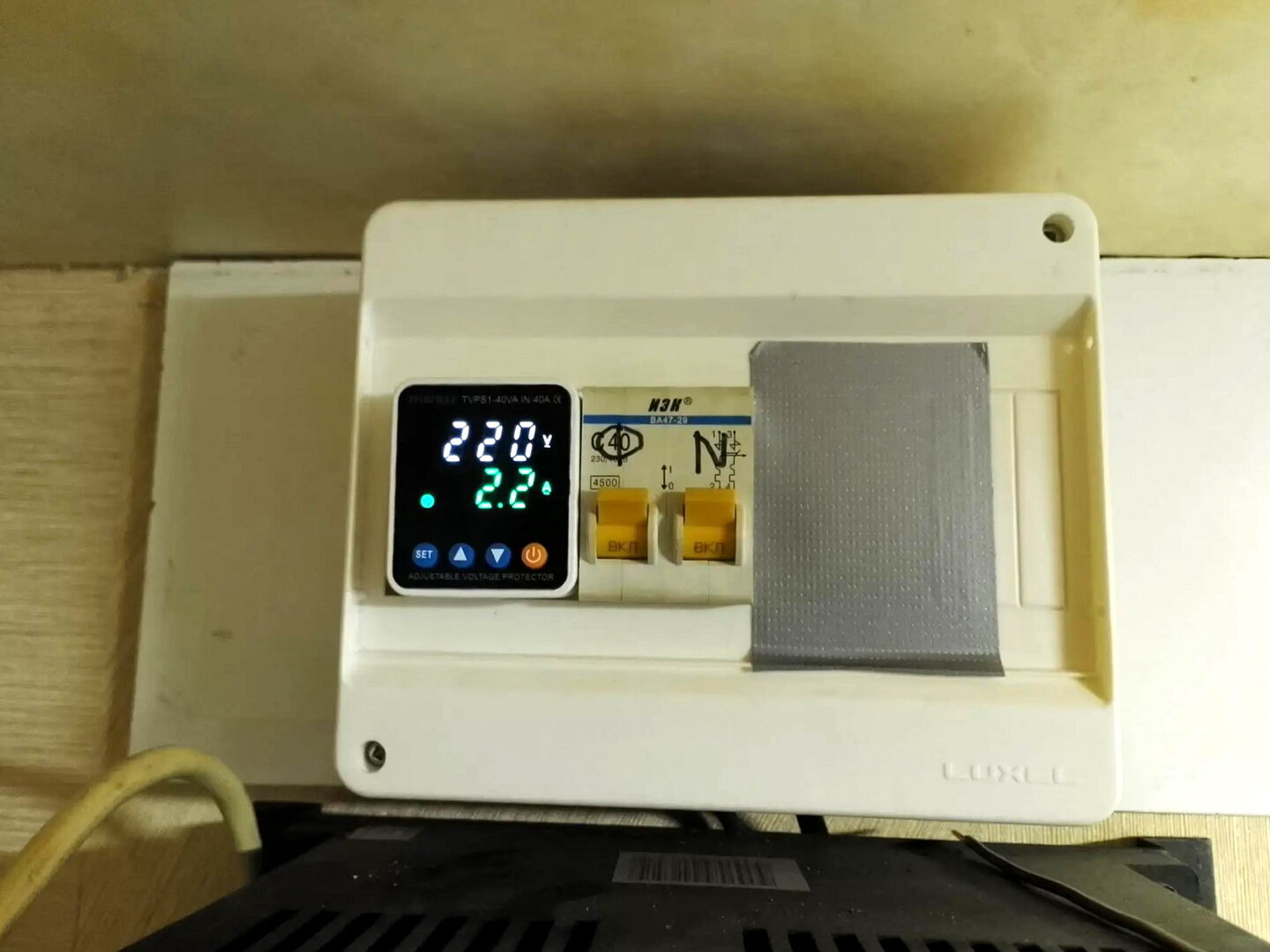

Погоды сегодня совсем не располагают к опенэйру, дома вожусь, по мелочам. В том числе - наконец-то установил автомат защиты.

Ну и всё встало как на

Погоды сегодня совсем не располагают к опенэйру, дома вожусь, по мелочам. В том числе - наконец-то установил автомат защиты.

Ну и всё встало как надо.

Посмотреть вложение 454744 Посмотреть вложение 454743

Как себя реле напряжения показало?! Если заказывали на озоне прошу ссылку



[Максим Феликсович]

Отлично работает.
В полночь сработал, вырубил напругу. Проснулся, ибо бесперебойник стал попискивать. Глянул - напряжение было на входе 244 Вольта. А меня на автомате был выставлен порог 240. Подождал, ради эксперимента, наблюдая. Минут через 5 напруга стала 235 - хоба! - всё включилось.
Отлично, всё работает как надо.
Перенастроил на 250 (по умолчанию заводские настройки стояли вообще на 270).
В общем, доволен.
Себе заказывал на 40 Ампер, там в карточке товара есть до 80-и.

https://www.ozon.ru/product/rele-kontrolya-napryazheniya-odnofaznoe-tvps1-40va-s-zashchitoy-po-toku-i-napryazheniyu-3211226379/?is_apparel_size_selected=true&sh=wDD0Zz3ryw



[Andrey53]

Ну это даже не электрик поймёт. Ф-фаза, N - ноль.)))))

Знаю я, что такое Фэ и Нэ, так же, как и Мэ и Жо.
Я опять про отдельные ручки автомата.
Согласно ПУЭ п. 3.1.18
"Расцепители в нулевых проводниках допускается устанавливать лишь при условии, что при
их срабатывании отключаются от сети одновременно все проводники, находящиеся под
напряжением."



[Максим Феликсович]

Да ладно уже цепляться...
Не знаю я куда девался соединитель ручек.
Мне важно что можно обесточить квартиру, и от КЗ мало ли чего чтобы сработало.
ЗЫ - На площадке в щитке ышшо автоматы на мою квартиру стоят, с счётчиком.



[Антон27]

Отлично работает.
В полночь сработал, вырубил напругу. Проснулся, ибо бесперебойник стал попискивать. Глянул - напряжение было на входе 244 Вольта. А меня на автомате был выставлен порог 240. Подождал, ради эксперимента, наблюдая. Минут через 5 напруга стала 235 - хоба! - всё включилось.
Отлично, всё работает как надо.
Перенастроил на 250 (по умолчанию заводские настройки стояли вообще на 270).
В общем, доволен.
Себе заказывал на 40 Ампер, там в карточке товара есть до 80-и.

https://www.ozon.ru/product/rele-kontrolya-napryazheniya-odnofaznoe-tvps1-40va-s-zashchitoy-po-toku-i-napryazheniyu-3211226379/?is_apparel_size_selected=true&sh=wDD0Zz3ryw

Максим, если я правильно понимаю, в случае если в дом заходит три фазы лучше использовать 3 однофазных чем 1 трехфазный реле напряжения! Так как в случае пропадания одной фазы (первой по счету) реле полностью отключится тем самым пропадут оставшиеся две! Это сугубо мои догадки, если не прав готов выслушать критику)))))



[Максим Феликсович]

лучше использовать 3 однофазных чем 1 трехфазный реле напряжения!

Если бы у меня встала такая задача - так бы и сделал, на каждую фазу свой автомат.



[Антон27]

Если у меня встала такая задача - так бы и сделал, на каждую фазу свой автомат.

Спасибо, подтвердили мои догадки



[Andrey53]

Это если каждая фаза используется по отдельности (лампочки там, розетки). А если все три - двигатель трехфазный, например)? Тогда при отключении одного автомата при попытке запуска он сгорит.



[Максим Феликсович]

За всю свою жизнь, почти уже 60 лет - ни разу не встречал в городских квартирах ни одного трёхфазного потребителя. Акромя какой-то древней электроплиты. Это можно не считать.
А вот в своём доме допускаю использованиев гаражах-подсобках-мастерских наличие оного.
Токарного станка (мячта!), всяких талей и прочего. Сварочник встречал агась трёхфазный, пилораму...



[Максим Феликсович]

Если заказывали на озоне прошу ссылку

Вот вообще по сладкой цене!

https://www.ozon.ru/product/avtomaticheskiy-vyklyuchatel-40a-1-3745685361/?is_apparel_size_selected=true&sh=wDD0Z1TEDw



[Максим Феликсович]

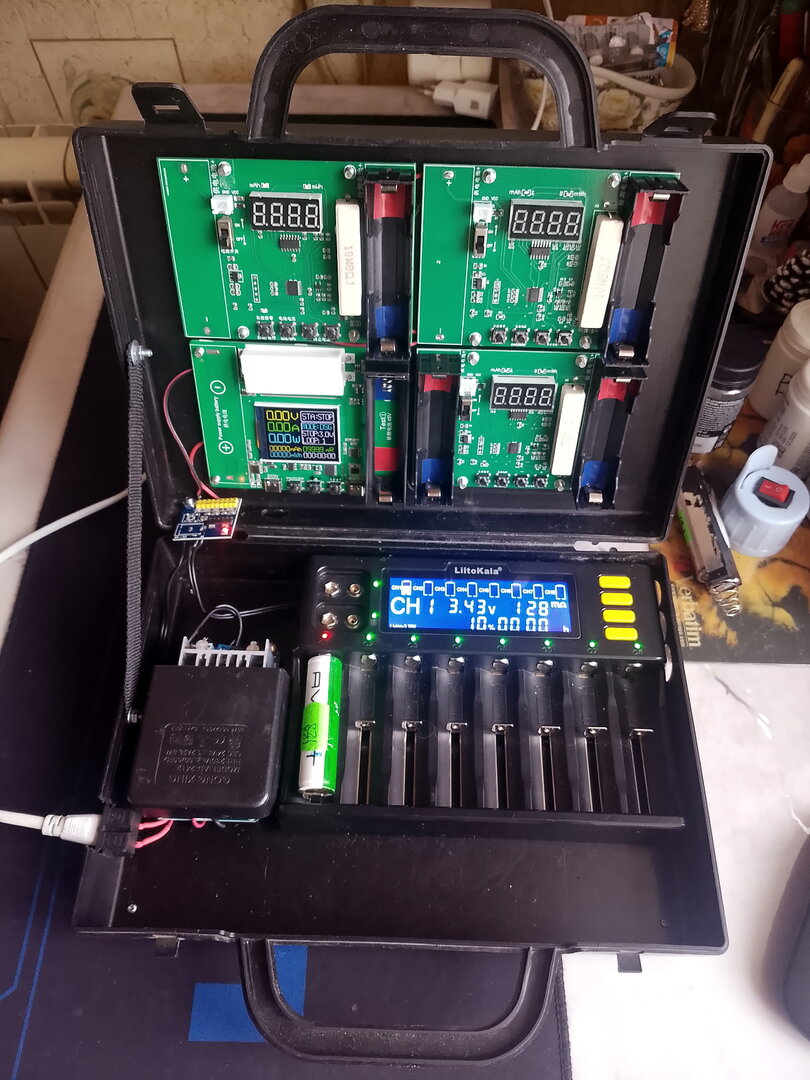

Сделанный зимой стендик для тестирования-зарядки аккумуляторов 18650

будет подвергнут жесточайшей модернизации.
Усмотрел тут у Михайлыч -а прикольную прибору - тож захотел.
Пришли, обе-две сразу. Классные!

Но эт када на работу с отпуску выйду...



[olegg]

Чернокнижники)))



[Максим Феликсович]

Мне по нумерологии положено.
Всю жисть сопровождают...

О лодочной станции замолвите слово....

Это как открутить фару с марка 110 - нужно демонтировать бампер. Но в чьем то борт журнале можно узнать, что если захотеть, то можно подлезть под подкрылок и нащупать гайку на 10. Это специфика русских людей наверное. Или советских. Наверное второе.

amur-bereg.ru

Даже контрольный замер расхода Сузуки-30 на экономичном режиме показал 6,66 л/ч.



[Максим Феликсович]

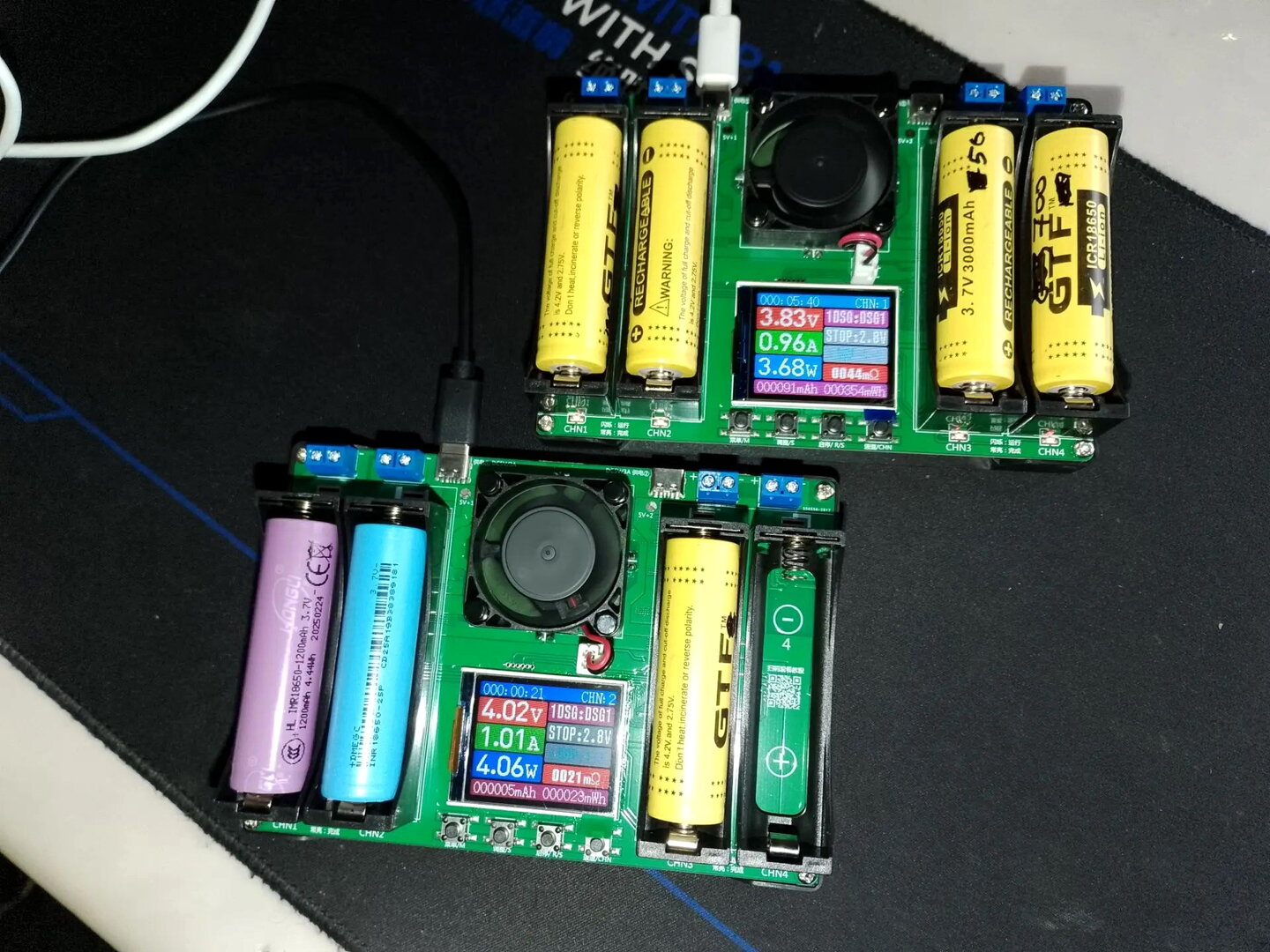

Усмотрел тут у @Михайлыч -а прикольную прибору - тож захотел.
Пришли, обе-две сразу. Классные!

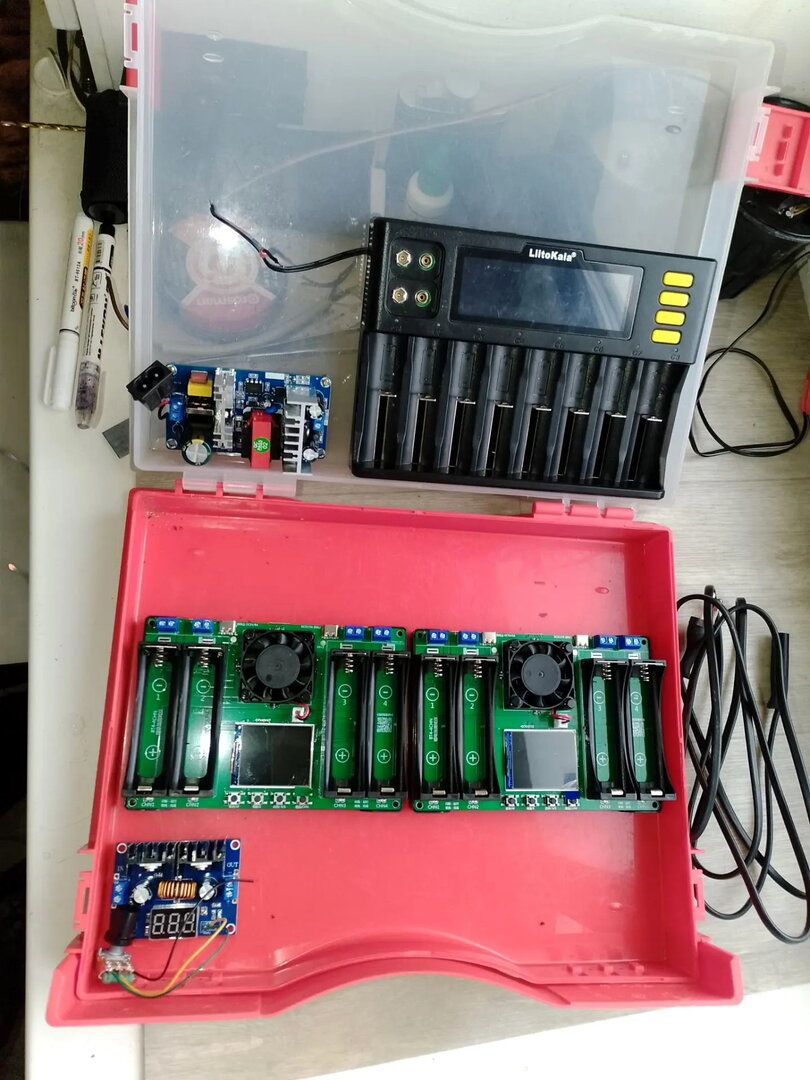

Пока непогоды стоят - потихоньку вожусь.
В предыдущий кейс не помещаются все хотелки.
Лиитокала зарядник универсальный, два блока заряда-разряда.
Питание пришлось модифицировать, ибо если эти блоки запустить на одновременный заряд восьми 18650 - ток потребления под 8 Ампер.
Блок питания от сети 12 Вольт 6 Ампер для Лиитокалы, и после него стабилизатор на 5 Вольт 8 Ампер.
Пожертвовал кофром, лет 12 назад в таком приходил комплект оружейной химии от Баллистола.
Ну в этом будет нормалёк, я думаю.
