Колонка на даче

[Александр (vapren)]

А клапан находится в самой ручной колонке,в электронасосе нет клапана.

схема такая как на рисунке? из самой колонки воду удаляете вытаскивая обратный клапан? я на лето перед насосом ставлю обратный клапан, чтоб не мучится закачивая воду к насосу. ткнул вилку в розетку и вода пошла.



[хаб район]

Да такая схема



[хаб район]

Извиняюсь,другая схема!
На трубу которая в землю идёт накручен электронасос а от некоторых уже труба к ручному насосу для закачки.



[хаб район]



[хаб район]

На фото насос не кама,Кама в другом месте стоит.



[Александр (vapren)]

да, я понял. плюс улитка насоса стоит горизонтально, что обеспечивает практически полностью слив воды с нее. у меня насос с вертикальным ориентированием улитки и подключается через тройник к основной трубе колонки.



[Александр (vapren)]

интересная схема, надо будет по теплу на своей колонке так попробовать сделать.



[Александр (vapren)]

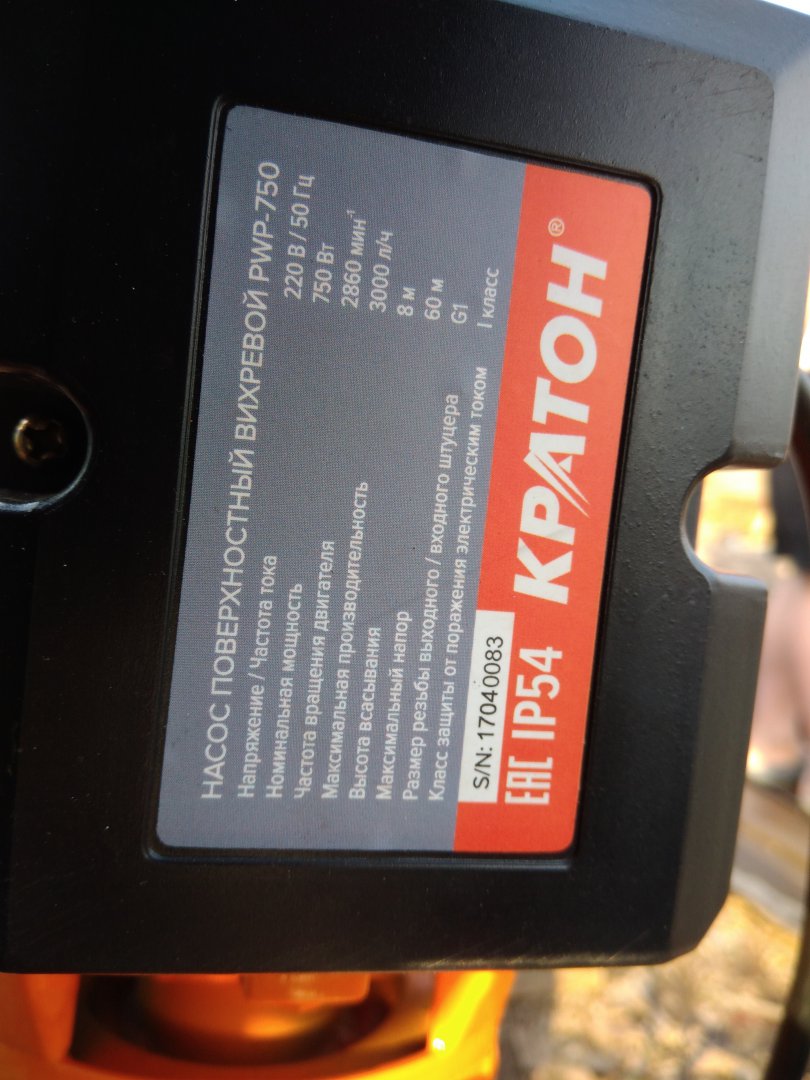

Собствено обрал схему предложенную выше. Сварил основание под колонку (надо переделать, шатается) поставил новый вихревой насос. Схема работает, вода идет. Один минус, насос слабовато тянет воду. У него глубина всасывания всего 8 метров (аналги некоторые тянут с 9 метров). Напор слабенький дает.

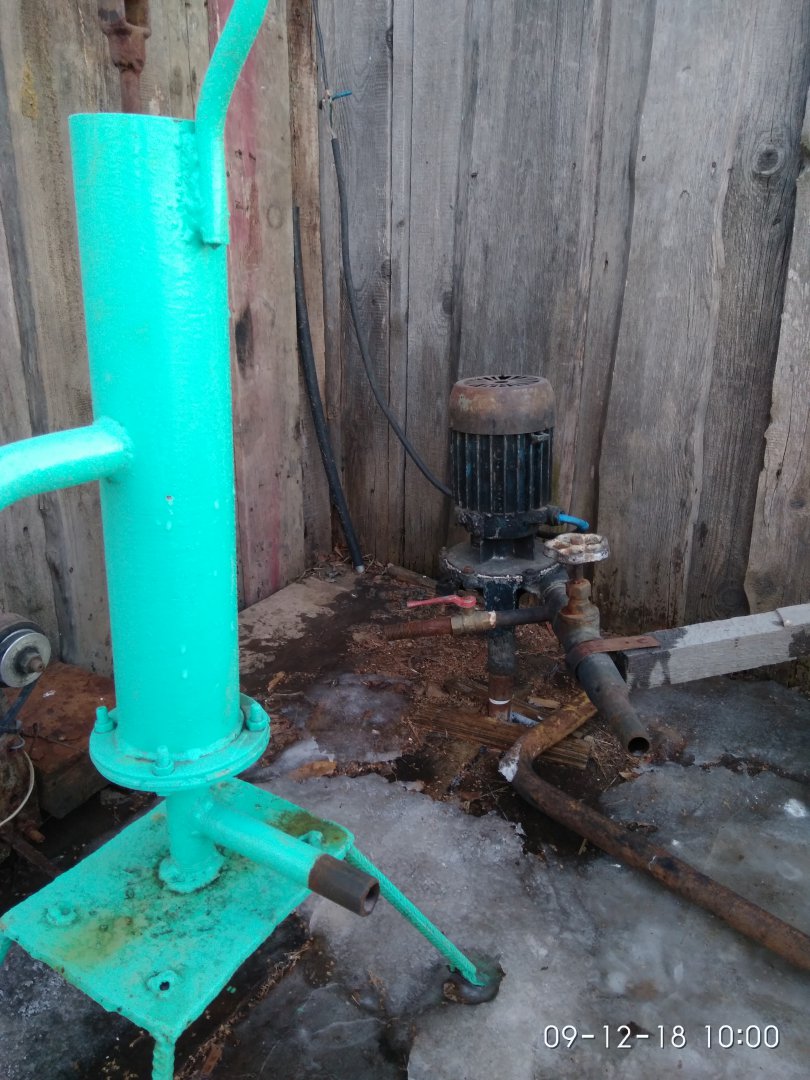

Ну и паару фотографий насоса и системы в сборе.
