DimaN сказал(а):
Ещё надо управление продумать. Сейчас популярностью пользуются системы, подключаемые только к АКБ, но загараются только при заведённом моторе и гаснут при глушении.
Схема управления сделана.
Только по ГОСТу они (ходовые огни) должны гаснуть при включенных габаритах.
Поэтому у большинства они установлены с нарушением и при небольшом желании ГИБДДшника можно нагибать всех подряд :)


DimaN

Почетный Форумчанин
Регистрация
02.12.10
Сообщения
3.588
Реакции
2.354
Баллы
308
Город
Хабаровск
А по подробней?(про управление)


TDA

Местный
Регистрация
17.06.11
Сообщения
917
Реакции
1
Баллы
108
DimaN сказал(а):
А по подробней?(про управление)
У меня отдельно стоит реле которое встает под ток если генератор работает (выносное РР) + контролируется напряжение на габаритах. Т.е. простая транзисторная схема И.
Можно сделать проще на 561й серии, у нее достаточно широкий диапазон питания + силовой элемент (например транзистор или транзистор + реле).


TDA

Местный
Регистрация
17.06.11
Сообщения
917
Реакции
1
Баллы
108
светят фонарики вот так :)


Вложения

  • 16979.jpg
    193,6 КБ · Просмотры: 1.786
  • 16980.jpg
    182,8 КБ · Просмотры: 1.788

sedoy99

Почетный Форумчанин
Регистрация
21.04.11
Сообщения
446
Реакции
269
Баллы
308
Вот тут супер-пупер фонарики из китайщины с бесплатной доставкой.
http://www.aliexpress.com/store/product/12W-1800-Lm-Zoomable-CREE-XM-L-T6-LED-Flashlight-Torch-2x-18650-Charger-Holster-free/905451_626040578.html

Характеристики вчепятляют!:E136:
Бегу за визой, надо готовиться к сезону, весна уж скоро, а я свой фонарь потерял.


SvoiS

Почетный Форумчанин
Регистрация
24.04.11
Сообщения
376
Реакции
337
Баллы
308
sedoy99 сказал(а):
http://www.aliexpress.com/store/product/12W-1800-Lm-Zoomable-CREE-XM-L-T6-LED-Flashlight-Torch-2x-18650-Charger-Holster-free/905451_626040578.html

Характеристики вчепятляют!:E136:
Получишь, поделись впечатлениями как светит. На сайте как то оптимистично заявлено 1800lm. Обычный фонарь 30 люм, лед ленсер пользую 210 люм, а этот 1800... Может с канделами перепутали?


Владимир

Почетный Форумчанин
Регистрация
10.11.10
Сообщения
6.102
Реакции
2.635
Баллы
308
Город
Хабаровск
SvoiS сказал(а):
Получишь, поделись впечатлениями как светит. На сайте как то оптимистично заявлено 1800lm. Обычный фонарь 30 люм, лед ленсер пользую 210 люм, а этот 1800... Может с канделами перепутали?
Зайдите на рынок у китайцев все прилавки ими завалены, на первый взгляд светят очень ярко.


sedoy99

Почетный Форумчанин
Регистрация
21.04.11
Сообщения
446
Реакции
269
Баллы
308
SvoiS сказал(а):
Получишь, поделись впечатлениями как светит. На сайте как то оптимистично заявлено 1800lm. Обычный фонарь 30 люм, лед ленсер пользую 210 люм, а этот 1800... Может с канделами перепутали?

Купил вчера токо, ещё не отправили. Если получу:E082: - напишу


huntfish

Почетный Форумчанин
Регистрация
01.02.11
Сообщения
381
Реакции
88
Баллы
308
Город
Ростов
sedoy99 сказал(а):
Вот тут супер-пупер фонарики из китайщины с бесплатной доставкой.
http://www.aliexpress.com/store/product/12W-1800-Lm-Zoomable-CREE-XM-L-T6-LED-Flashlight-Torch-2x-18650-Charger-Holster-free/905451_626040578.html

Характеристики вчепятляют!:E136:
Бегу за визой, надо готовиться к сезону, весна уж скоро, а я свой фонарь потерял.
На нем линза стоит, в ближнем бою широкий равномерный угол охвата. На этом же диоде фонари с отражателями показывают гораздо большую дальнобойность и стоят дороже, но для рыбалки и в быту ввиду узкого, как правило не регулируемого луча они бестолковые. Так что для табора, рыбалки и быта - линза, а для всяко-разно браконьерских дел - отражатель.


Андрюх@

Почетный Форумчанин
Регистрация
30.05.11
Сообщения
3.838
Реакции
165
Баллы
308
Город
Хабаровск
sedoy99 сказал(а):
Пока не заказал. решил предъидущей посылки дождаться, проверить что за "free shipping to Russia"
Я частенько люблю подобной халявкой побаловаться. Когда сильно нечего делать в поисковике eBay набираю Free shipping, или Free shipping $0,5 (1,3,5). И изучаю халявные предложения. Последний раз таким образом купил за два пол бакса салфетки для протирки оптики. Две пачки салфеток по 25 шт. Перед этим пленки брал защитные для айфона, для жипиески. Еще как-то брал карты памяти для фотика 16 гигов по 5 пендосовских рублей. Короче много чего из полезных мелочей.
Самая смешная покупка была - это Опинель восьмерка за $0,01! Попался аукцион, который заканчивается через 1,5 минуты, а начальная цена 1 цент и ни одной ставки. Обычно продавцы перестраховываются минимально возможной ставкой, а тут я поставил и к своему удивлению выиграл. :E048:
Доставка была тоже Free.


sedoy99

Почетный Форумчанин
Регистрация
21.04.11
Сообщения
446
Реакции
269
Баллы
308
Все -таки "повёлся", на фри шипинг., купил. Посмотрим шо за халява.
По поводу линза или отражатель. Его размер 130-160мм. Т.е. карманный. Если будет светить на 200м (в инстр. написано 200-500м), то для такого размера более, чем достаточно, имхо. Не фара всё же.


kolobok

Почетный Форумчанин
Регистрация
01.02.11
Сообщения
1.198
Реакции
1.174
Баллы
308
Город
Хабаровск
В "свете" дня такое предложение. У меня есть шуроповёрт "Hitachi" , к нему в комплекте шел фонарь, для полного разряжания аккумуляторов с галогенной лампочкой. пользоваться было несколько не удобно (фонарём) так как аккумуляторы быстро садились. На глаза попалась светодиодное "чудо" на 12 вольт, и я его решил в фонарь вживить. При этом не критичный к полярности!Вот что получилось!


Вложения

  • 37116.jpg
    187,2 КБ · Просмотры: 1.595
  • 37117.jpg
    181,3 КБ · Просмотры: 1.606
  • 37118.jpg
    179,7 КБ · Просмотры: 1.573

kolobok

Почетный Форумчанин
Регистрация
01.02.11
Сообщения
1.198
Реакции
1.174
Баллы
308
Город
Хабаровск
Вот еще одно изобретение "фонаря", на ум пришло лет пять назад когда увидел китайскую "тарелку", понадобилось 16 супер ярких светодиодов+16 добавочных резисторов и 2 CD-диска, немного герметика ну и полчаса свободного времени. Надо заметить, что светодиод, не лампочка, а полупроводниковый прибор, в принципе работающий на падении напряжения. Подсоединяется к аккумулятору на 12V. Вот результат.


Вложения

  • 37119.jpg
    180,5 КБ · Просмотры: 1.560
  • 37120.jpg
    180,4 КБ · Просмотры: 1.490

sedoy99

Почетный Форумчанин
Регистрация
21.04.11
Сообщения
446
Реакции
269
Баллы
308
SvoiS сказал(а):
sedoy99 сказал(а):
http://www.aliexpress.com/store/product/12W-1800-Lm-Zoomable-CREE-XM-L-T6-LED-Flashlight-Torch-2x-18650-Charger-Holster-free/905451_626040578.html

Характеристики вчепятляют!:E136:
Получишь, поделись впечатлениями как светит. На сайте как то оптимистично заявлено 1800lm. Обычный фонарь 30 люм, лед ленсер пользую 210 люм, а этот 1800... Может с канделами перепутали?

Получил пару дней назад. Фонарь доехал за месяц, довольно быстро для бесплатной доставки, наверно потому что отравляли с Гонконга, судя по штампам.
Светит действительно хорошо. Дом в ста метрах напротив освещает, на следующем в 350 метрах (мерил на гугле) тоже виден свет. Протестил один из двух аккум вместо 3000мАч оказалась не более 1300 - плохой результат. У меня есть такой же акк. от солнечной зарядки, купленный в Сингапуре (синий на фото), на нём написано 2200, реально хоть1500 выдаёт. Китай есть Китай.


Вложения

  • 38414.jpg
    192,7 КБ · Просмотры: 1.412

Кузмитч

Новичок
Регистрация
16.01.13
Сообщения
18
Реакции
0
Баллы
1
Вариант кемпингового фонаря.


Вложения

  • 40264.jpg
    195 КБ · Просмотры: 1.310
  • 40265.jpg
    123,2 КБ · Просмотры: 1.314

Slavik123

Почетный Форумчанин
Регистрация
22.03.12
Сообщения
702
Реакции
725
Баллы
308

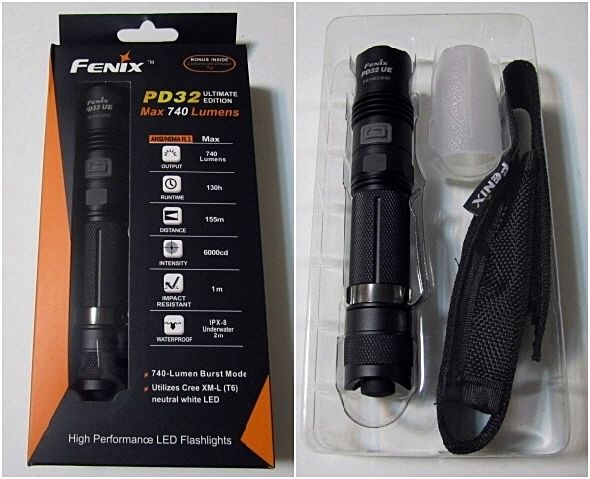

Три недели назад стал обладателем фонаря Fenix PD32UE. Он был куплен на замену сломавшемуся Fandyfire-2100. Первое впечатление - ого, офигенно и зашибись.
Вес 75г без батареек (с одной 18650 - 120г), 5 режимов "громкости", Внешний вид - на твердую пятерку.
Характеристики фонаря:
Диод CREE XM-L T6
Максимальная яркость 740 люмен
Минимальная яркость 9 люмен
Длина - 138 мм
Диаметр - 24 мм
Дальность свечения - 155 метров
Питание - 1х18650 либо 2 батареи CR123
Количество режимов яркости - 5
740 люмен - 1 час (очень хороший показатель для фонаря такого размера)
400 люмен - 2 часа 40 мин
140 люмен - 7 часов 15 мин
40 люмен - 27 часов
9 люмен - 130 часов
SOS
Строб

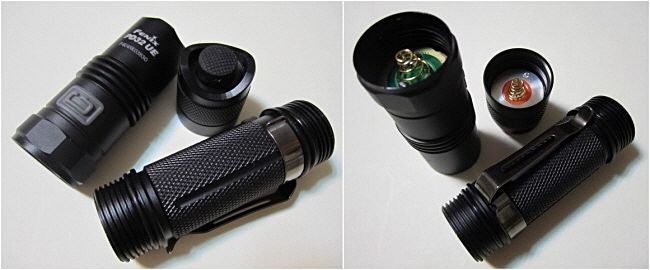

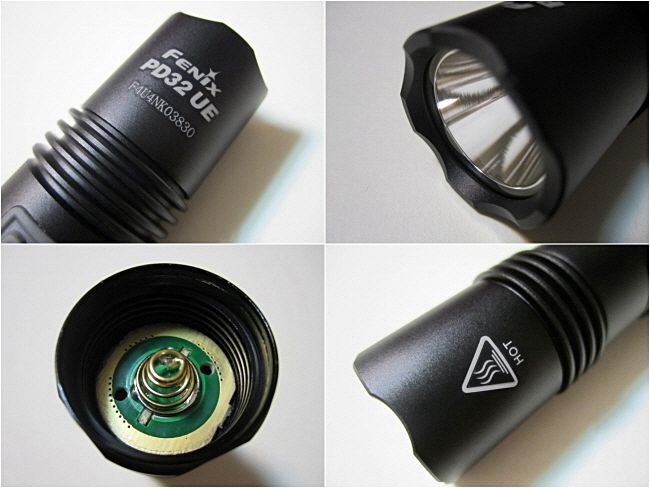

Внешний вид со всех сторон:





А теперь личные очучения от использования:
Просветленное стекло (а не какая то пластмасска, как часто бывает в дешевых китайских поделках), толстое, отлично подогнанное, выполненное на совесть, с фиолетовым оттенком на блике (именно слой просветления). На голове фонаря есть внешние ребра охлаждения, которые на высоких токах позволят ему работать более эффективно (т.е. лучше охлаждать светодиод).
Клипса устанавливается либо по направлению к головной части, и может использоваться как "подножный" фонарь, либо по направлению от нее, и может крепиться на козырек кепки, успешно заменяя налобный. Не надо сомневаться в налобном применении PD32ue из за веса - вес умеренный, никакого дискомфорта при использовании на кепке не вызывает.
Фонарь запоминает последний выбранный режим, и следующий раз всегда включается с него. В фонаре предусмотрена система стабилизации, которая переключает фонарь из максимального режима Burst - 740 люмен, на Turbo 400 люмен через 3 минуты, предотвращая перегрев (для этого на корпусе в головной части также предусмотрен радиатор), тоже самое касается режима Turbo, с переключением на "High", с разницой в 30 мин. особо радует возможность в любую секунду повторным нажатием на кнопку режимов вернуть любой надобный вам режим.
Полная водонепроницамость по IPX8 стандарту гарантирует сохранность и функционирование устройства в экстремальных ситуациях (падение, попадание брызг воды и полное погружение). В ведре с водой час включеный пролежал.
В комплекте идет темляк - качественный, с толстым, хорошо сплетенным ремешком, и не менее качественным шнурком, крепящимя непосредственно к фонарю. Чехол тоже удобный, качественный. Имеется петля для крепления на пояс средних размеров, но должно хватить для армейского пояса. Также в комплекте идет пластиковый белый полупрозрачный диффузор-рассеиватель, выполненый из прочного но умеренно гибкого и достаточно толстого пластика, который при необходимости надевается на голову фонаря и прочно держится за счет упругих внутренних "ребер", которые не царапают анодирование.
PD32UE - это "must have" для любого выезда из дома. Хоть шашлыкинг, хоть рыбалка.
Приятно пользоваться заливным светом на нейтральном XML! Широкое рассеивание света может и не придает дальнобойности, но субъективно свет фонаря очень приятен.


Slavik123

Почетный Форумчанин
Регистрация
22.03.12
Сообщения
702
Реакции
725
Баллы
308
Сегодня попал в руки еще один фонарик. Мелкий Armytek Partner A1 на одной АА батарейке.
Два режима: 260лм, и 85лм.
Очень приятное шершавое резиноподобное покрытие корпуса.
Светит ярко, пятно широкое, близкое к равномерному :E058:
Все управление - торцевой кнопкой.
Бимшотов сделать не могу - фотик не позволяет, но впечатление очень приятное. Мастхэв, как фонарик на каждый день.


Вложения

  • 47937.jpg
    62,4 КБ · Просмотры: 935
  • 47938.jpg
    100,1 КБ · Просмотры: 984
  • 47939.jpg
    103,2 КБ · Просмотры: 994
  • 47940.jpg
    75,2 КБ · Просмотры: 1.008

Василий

Почетный Форумчанин
Регистрация
30.04.11
Сообщения
1.719
Реакции
1.808
Баллы
308
Город
Хабаровск
Многие используют налобный фонарик типа ВОТ ТАКОГО

Хороший, на аккумуляторах 18650, фонарь за небольшие деньги.
Но есть моменты , которые раздражают в использовании :
  • на третьем режиме работы, фонарь работает в режиме флешь (мигает)
  • на аккумуляторном блоке (сзади), при включении , горит красный светодиод (ты же не машина нах тебе стоп сигнал)
Для устранения недоразумений разбираем аккумуляторный блок , там стоит плата с микросхемами :

Микросхема СХ 2812 отвечает за переключение режимов работы :

1: LED1 signal output
2: LED2 signal output
3: LED3 signal output
4: GND
5: MOD1: modes selection
6: MOD2: modes selection
7: KEY: switch
8: VDD

(1,2,3 ноги — выход управления драйвером светодиода; 4 — земля, 8 — питание; 7 — кнопка; 5,6 — выбор режима)

the mode selection should allow high, low, flash, slow flash and SOS.
But that’s what mine does (both open is standard):

0,0: high – low – flash – off
+,0: high – low – off
0,+: high – off – off
++: high – off
С помощью пятой и шестой ноги микрухи можно выбрать удобный , для себя, порядок переключения режимов работы фонаря и убрать флешь.
Соединяем 5 (управляющий) и 8 (+) ножки - получаем high – low – off ( флеш устранен)
Кроме этого выпаял с платы светодиод, будет меньше потребление и лишния подсветка сзади .

Подобная управляющая микросхема стоит на многих фонарях, поэтому можно применять и в других случаях.
Дальнейшее улучшение заключается в замене провода на сечение 0.75 -- будет меньшее падение напряжения.


А.Белов

Администратор Портала
Команда форума
Регистрация
09.11.10
Сообщения
11.358
Реакции
24.051
Баллы
308
Город
Хабаровск
На выставке в этом году подержал в руках фонарик от FOX. Больше никакой не хочу...

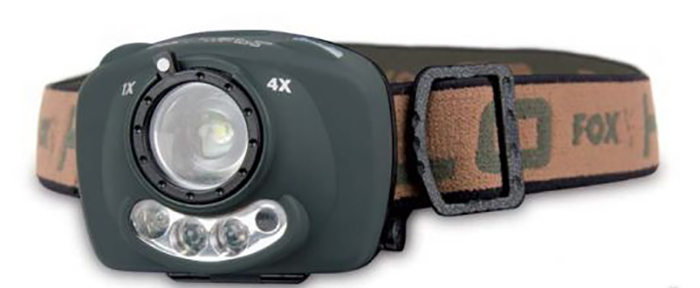

фонарь фокс.jpg


Небольшое описание с какого то сайта...
Инновационная новинка от Fox – налобный фонарь Fox Halo HT100 Focus Censor Headlight. Особенностью модели является наличие датчика, который позволяет контролировать включение фонаря простым движением руки. Для того, чтобы включить или выключить фонарь, достаточно провести ладонью перед фонарем на расстоянии примерно 10 см.
Сенсорный режим может включаться и выключаться пользователем. Это особенно удобно при ловле в кустарнике или подобных местах, где листья могут дать ложные срабатывания. Включенный сенсорный режим индицируется красной подсветкой кнопки.
Основное свечение осуществляется с помощью светодиода мощностью 100 люмен с возможностью регулировки яркости свечения и ширины потока. Для регулировки яркости достаточно нажать и удерживать кнопку включения. Дополнительное свечение производится с помощью двух красных светодиодов. Большая яркость позволяет осуществлять вываживание на больших расстояниях от берега.
Питание осуществляется от двух батареек типа АА.
