Восстановление коллектора электродвигателя

[Alex 682350]

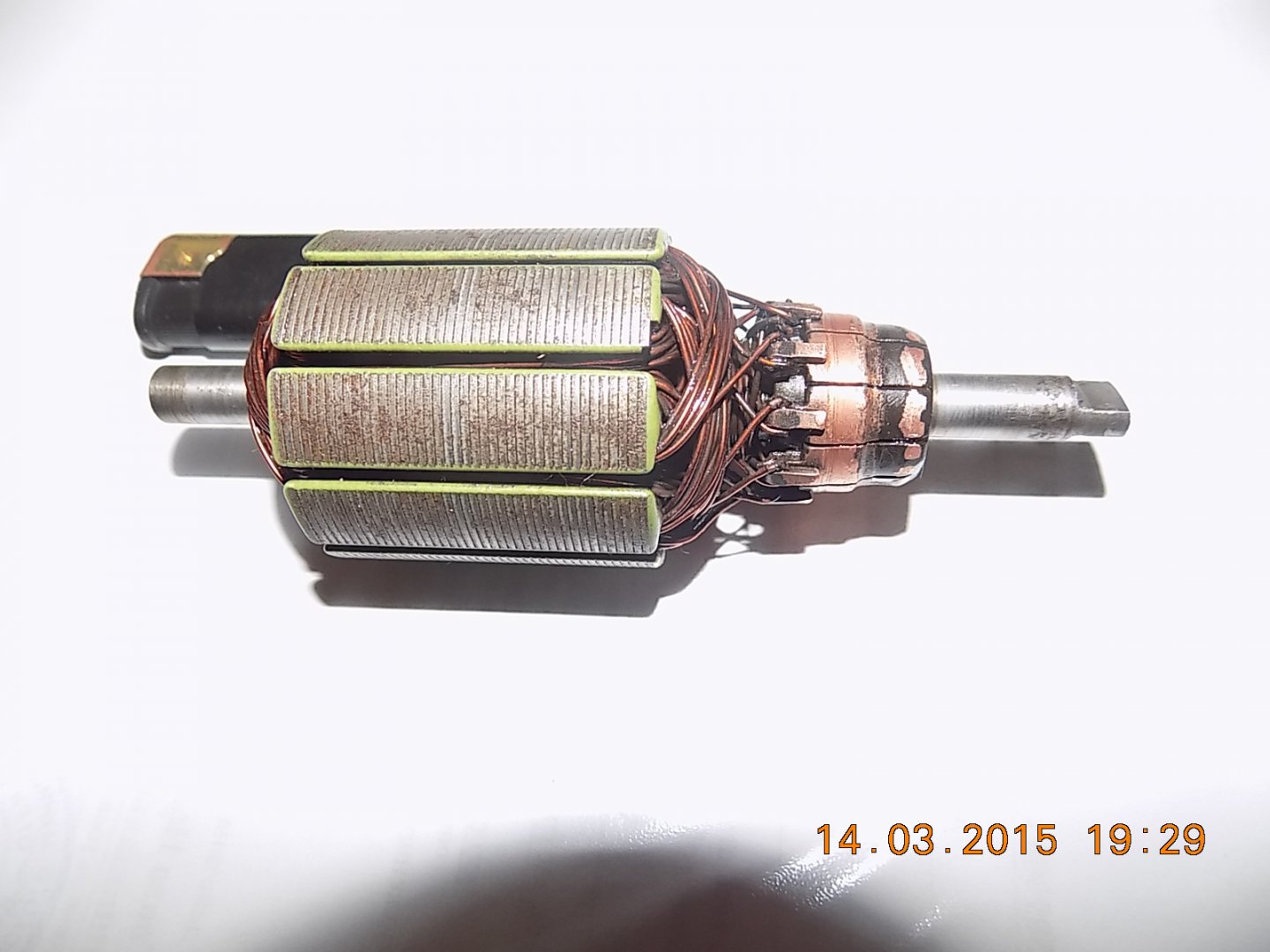

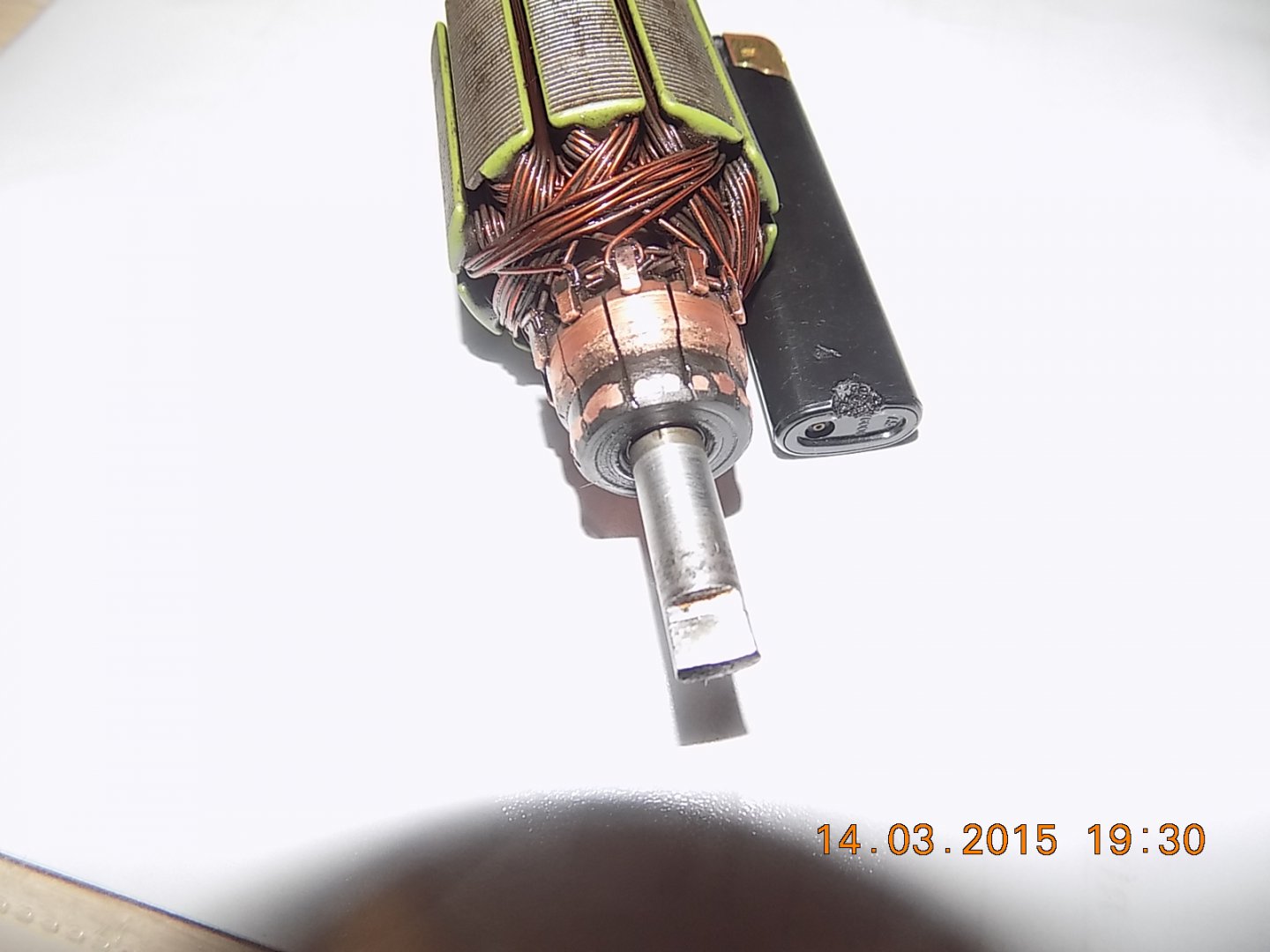

Доброе время суток друзья. Проблема вот:

Есть ли у Вас знакомые, кто занимается такими проблемами? Ответы типа купи новый, прошу не писать. Ротор редкий с РТТ сузуки. Ценниг нового- вообще не гуманный. Спасибо.



[Алексей Ф.]

Основа какая? Пластик, металл легированный или чернуха?



[Alex 682350]

Основа какая? Пластик, металл легированный или чернуха?

Основа... В смысле на чём лежат ламели?



[Alex 682350]

Ламели на пластике.



[Алексей Ф.]

Основа... В смысле на чём лежат ламели?

Я не знаю, что такое ламели, но по фото видно, что надо восстановить медный слой на якоре, вот основа на которой эта медь лежит или лежала какая?



[Alex 682350]

медный слой на якоре

Это ламель

вот основа на которой эта медь лежит или лежала какая?

На пластике.



[Алексей Ф.]

Самое простое - медная фольга, паяльник, клей. Метод называется горячее тиснение. Так в СССР якоря делали, садили фольгу на клей БФ-4.

Остальное всё сложно и пипец как долго применимо к данной конструкции - то есть химическое наращивание меди. Сначала травление, потом графитизация, потом наращивание и термообработка.



[Alex 682350]

Самое простое - медная фольга, паяльник, клей. Метод называется горячее тиснение. Так в СССР якоря делали, садили фольгу на клей БФ-4.

Остальное всё сложно и пипец как долго применимо к данной конструкции - то есть химическое наращивание меди. Сначала травление, потом графитизация, потом наращивание и термообработка.

В этом случае думаю фольга не поможет. Износ ужасный.



[Алексей Ф.]

Брось, фольга толщиной в 0,5мм само то, а износ большой может от того, что щётки сильно прижимаются к якорю?



[Alex 682350]

Брось, фольга толщиной в 0,5мм само то, а износ большой может от того, что щётки сильно прижимаются к якорю?

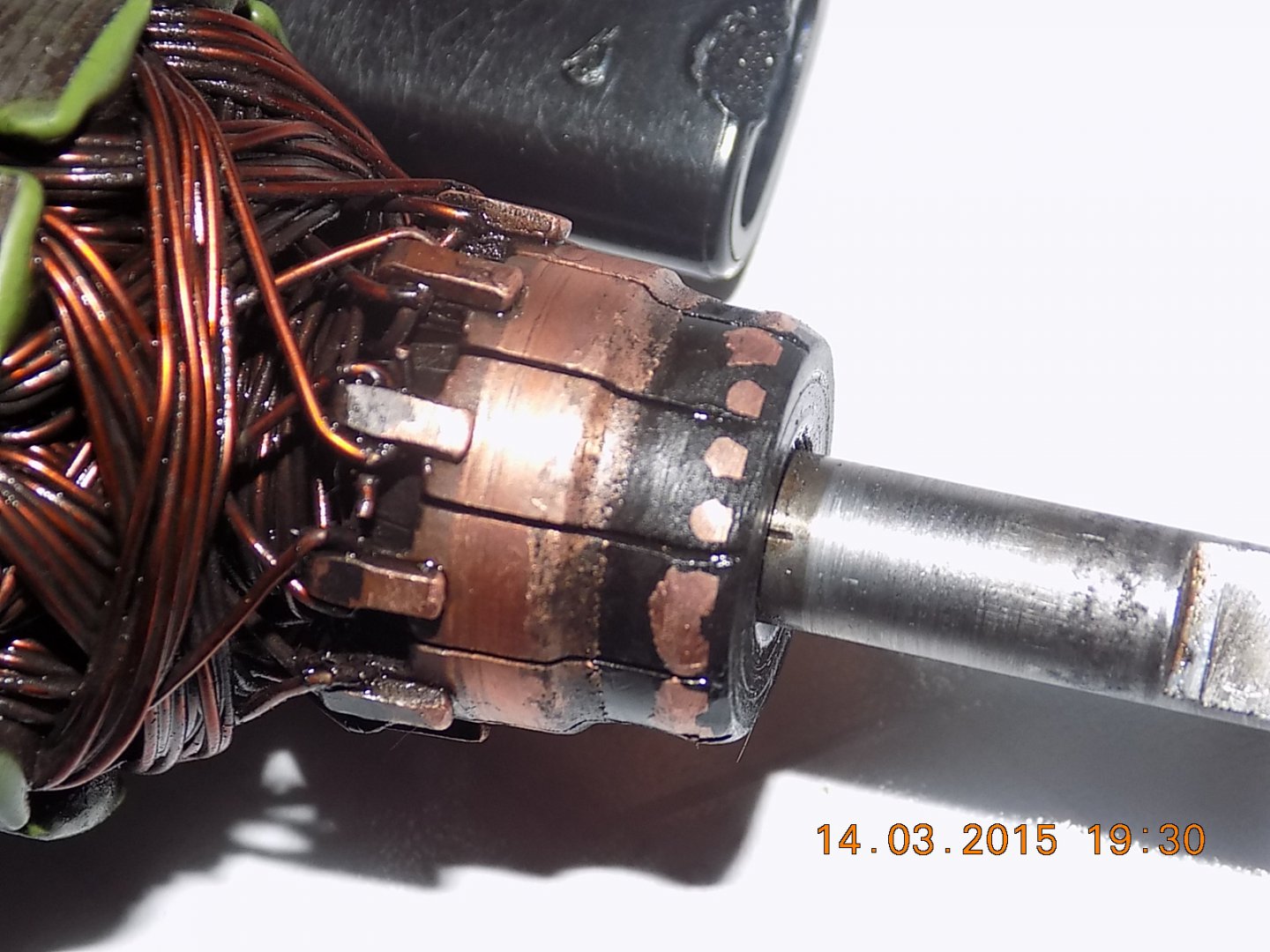

Посмотрите на фото... То, что ближе к обмотке и есть родная толщина ламели.



[Alex 682350]

Изначально проблема была в том, что прохудился сальник и масло попало на щётки. Обгорая, оно захавало и щётки и коллектор.



[Алексей Ф.]

Посмотрите на фото... То, что ближе к обмотке и есть родная толщина ламели.

Нихуа-хуа...
тоды тока химическое наращивание меди, потом обработка на токарном станке и немного ножовкой.
Кто занимается - хз, можешь сам - кстати быстрее будет, технологию могу рассказать.



[Alex 682350]

химическое наращивание меди

Химическое наращивание даёт практически чистую медь, в которой нет стойких к абразивному износу добавок. Структура получается пористой. Я в детстве занимался гальваникой.



[Алексей Ф.]

Я то же занимался, но печатными платами, и делитански, то есть расвор состоял из одного медного купароса, а тут ребята используют совсем другой состав - почитай - http://icark.narod.ru/autoelectr/collgalv.html



[Alav]

Может так сделать? Проточить коллектор по ламели чуть дальше к обмоткам, нарезать пластин из меди по ширине ламели и толщиной такой, чтобы при обточке получился нужный диаметр коллектора( ну или проще согнуть подходящую пластину в кольцо и нарезать потом), приклеить на клей, обточить, пропаять швы в ламелях.



[Сергеевич]

приклеить на клей

Так же бы поступил. Только еще после обработки с торца заштифтовал бы каждую пластину (фиксация от смещения).
Тут наткнулся на клеи (не является рекламой).
http://uhu.ru/remont/tablica_v_k.pdf
