Траблы с рычагом хождения по мелководью

Vic_tor

Новичок
Регистрация
22.02.19
Сообщения
55
Реакции
3
Баллы
8
Город
Хабаровск

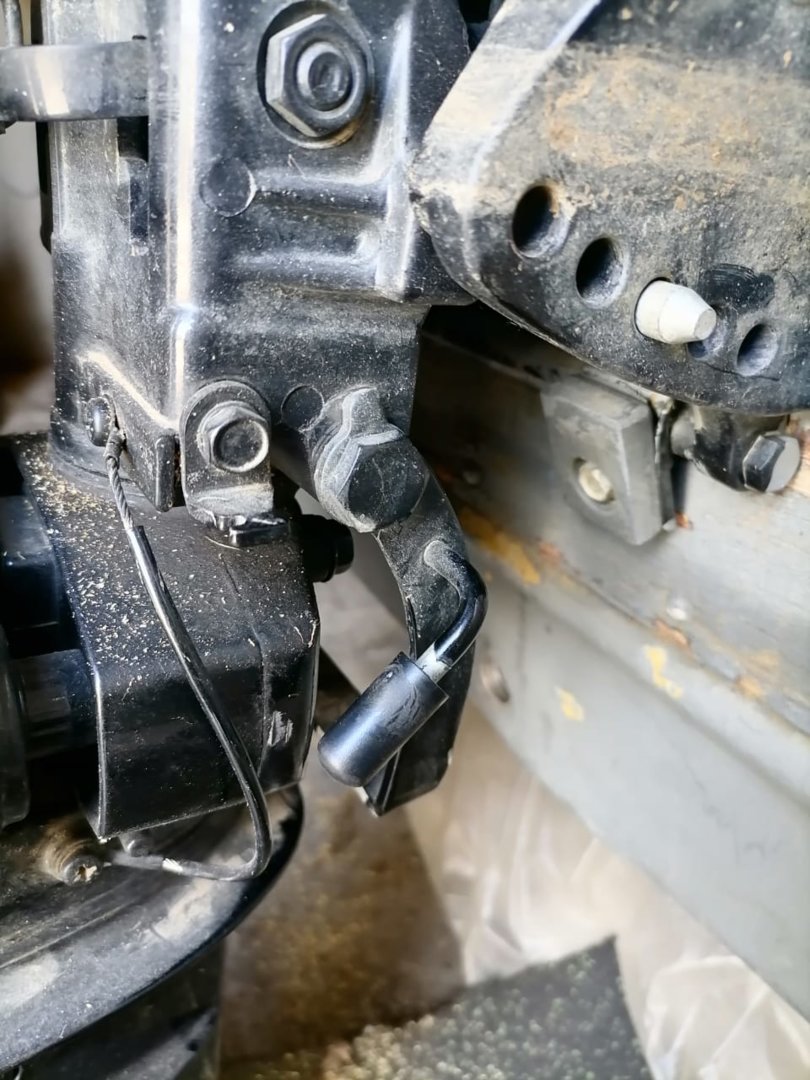

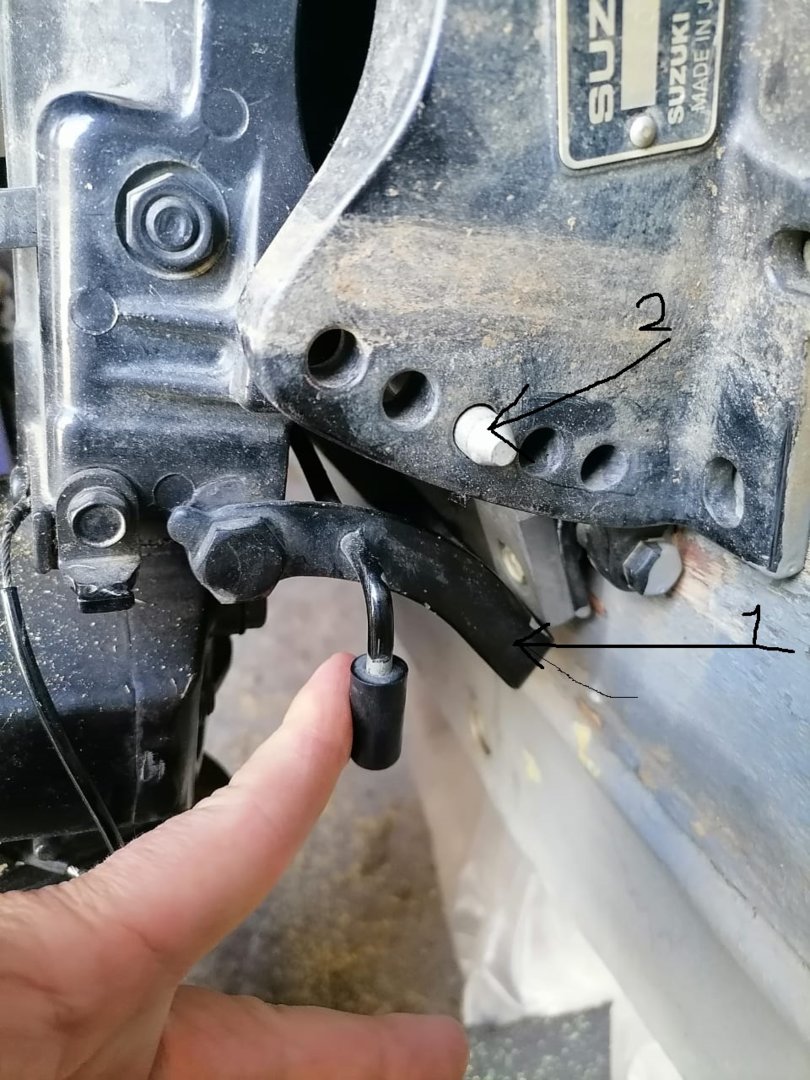

Здравствуйте, сразу скажу водномоторник не опытный, возник вопрос с рычагом хождения по мелководью, во первых у меня нет пружины там ( наверно потеряна) , а самый главный вопрос в поднятом состоянии он не упирается в шкиф регулировки угла атаки мотора, а только в транец. ( на рис. рычаг 1 не упирается в шкиф 2) высоты хватает только чтоб упереться в транец, Так должно быть?


Вложения

  • WhatsApp Image 2021-05-26 at 14.59.40 (2).jpeg
    WhatsApp Image 2021-05-26 at 14.59.40 (2).jpeg
    157,5 КБ · Просмотры: 188
  • WhatsApp Image 2021-05-26 at 14.59.40 (1).jpeg
    WhatsApp Image 2021-05-26 at 14.59.40 (1).jpeg
    169,4 КБ · Просмотры: 193
  • WhatsApp Image 2021-05-26 at 14.59.40.jpeg
    WhatsApp Image 2021-05-26 at 14.59.40.jpeg
    157,5 КБ · Просмотры: 197

Klapshtos

Почетный Форумчанин
Регистрация
22.04.20
Сообщения
1.183
Реакции
915
Баллы
308
Город
Хабаровск
А на рис.2 скоба мелководного режима поднята вверх до упора разве?


Vic_tor

Новичок
Регистрация
22.02.19
Сообщения
55
Реакции
3
Баллы
8
Город
Хабаровск

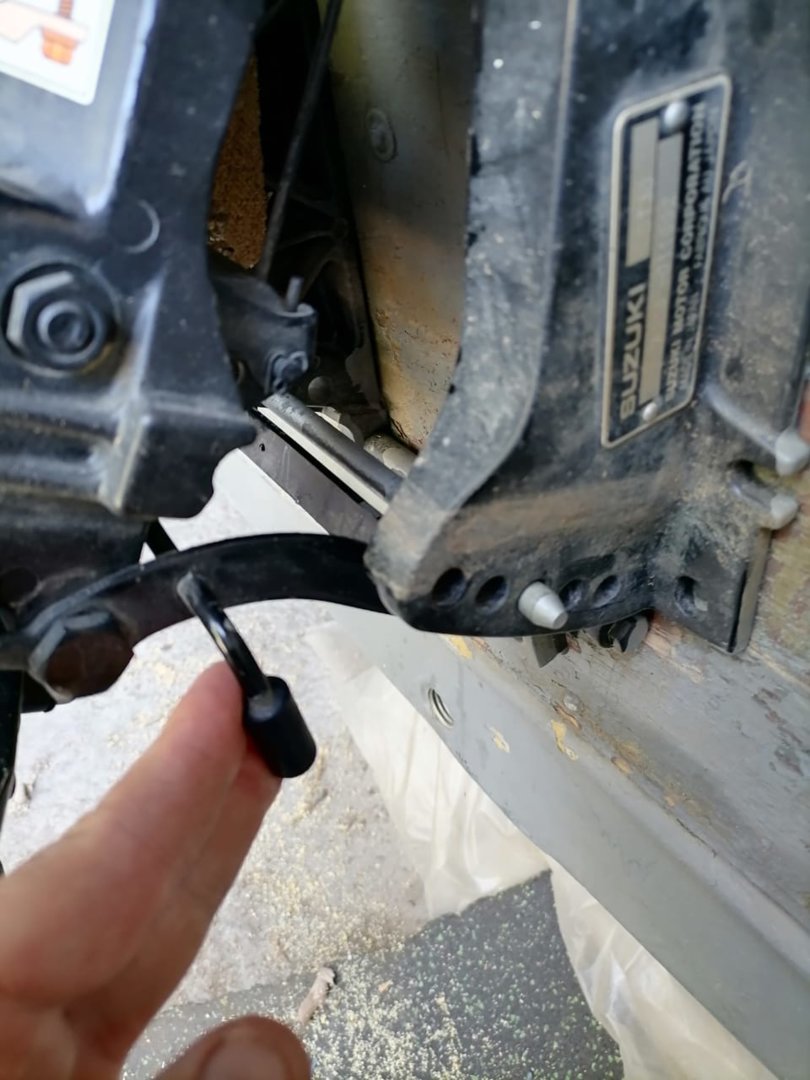

Неудачное фото , переснял. в максимальном положении скоба в шкиф не упирается


Вложения

  • WhatsApp Image 2021-05-26 at 17.00.11.jpeg
    WhatsApp Image 2021-05-26 at 17.00.11.jpeg
    115 КБ · Просмотры: 180

Klapshtos

Почетный Форумчанин
Регистрация
22.04.20
Сообщения
1.183
Реакции
915
Баллы
308
Город
Хабаровск
Что за мотор? У меня на старой сузе-15 тоже не попадало примерно так же. Связал с износом втулок струбцины - мотор ниже сидит на струбцине чем дОлжно. Не заморачивался, на скобу приварил полоску шириной см 2 - теперь попадает...:)


Олег Манузин

Абычный фарумчанин
Регистрация
19.11.10
Сообщения
6.514
Реакции
4.933
Баллы
308
Город
Хабаровск

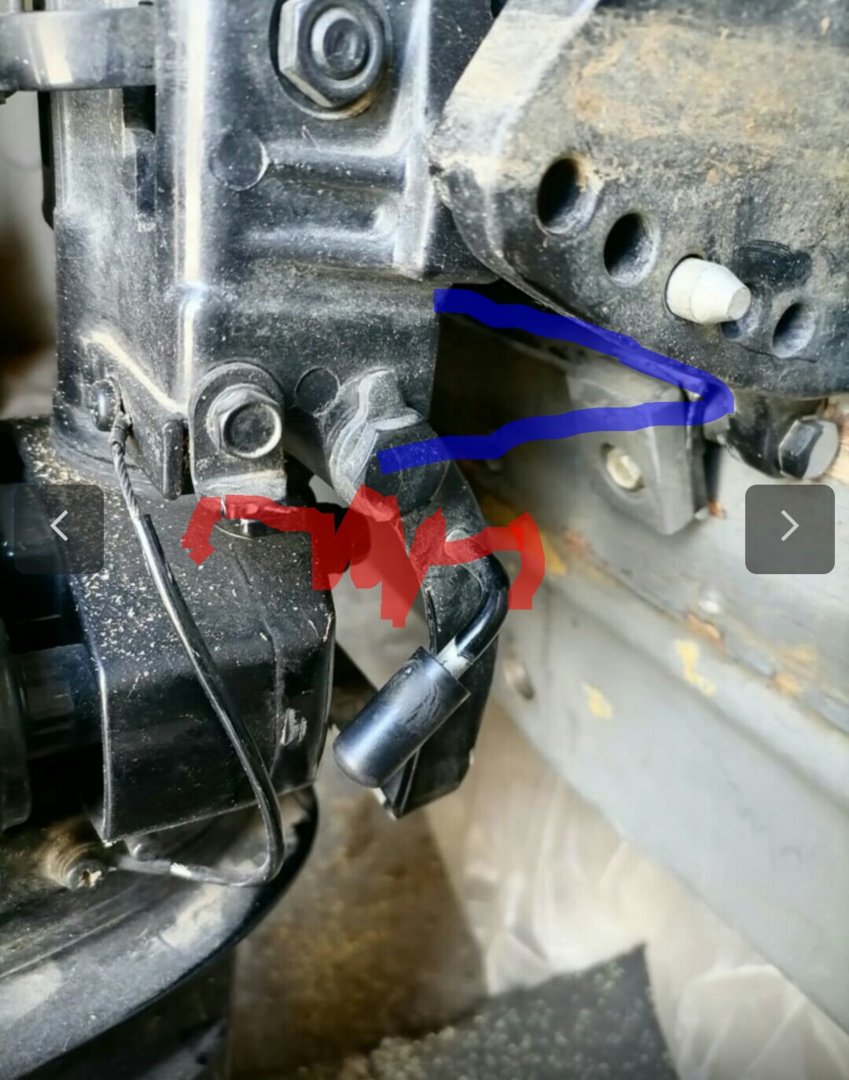

Скоба должна встать как синим.
Нет пружины красное.
Чтобы скоба сама подпрыгивала, нужно поворачивать бобышку крепления пружины.


Vic_tor

Новичок
Регистрация
22.02.19
Сообщения
55
Реакции
3
Баллы
8
Город
Хабаровск
Скоба должна встать как синим.
Нет пружины красное.
Чтобы скоба сама подпрыгивала, нужно поворачивать бобышку крепления пружины.
Посмотреть вложение 327875 так если таким образом ставится скоба наклон мотора минимален, смысл вообще в такой постановке мотора, или я не догоняю..


Vic_tor

Новичок
Регистрация
22.02.19
Сообщения
55
Реакции
3
Баллы
8
Город
Хабаровск
сузуки
Что за мотор? У меня на старой сузе-15 тоже не попадало примерно так же. Связал с износом втулок струбцины - мотор ниже сидит на струбцине чем дОлжно. Не заморачивался, на скобу приварил полоску шириной см 2 - теперь попадает...:)
30


Олег Манузин

Абычный фарумчанин
Регистрация
19.11.10
Сообщения
6.514
Реакции
4.933
Баллы
308
Город
Хабаровск
Даааа! Ты не догоняешь!
