Может кому интересно...
Автор Игорь Голищенко, Казань
Рыбак-рыбака 32/2009
http://www.rybak-rybaka.ru/
Правильный ремонт сломанного спиннинга

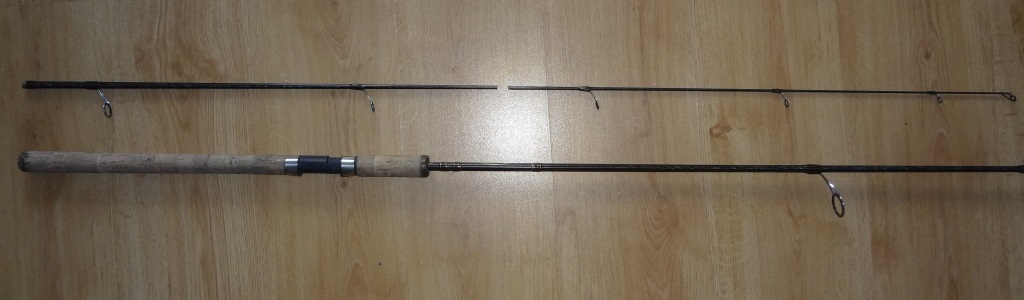

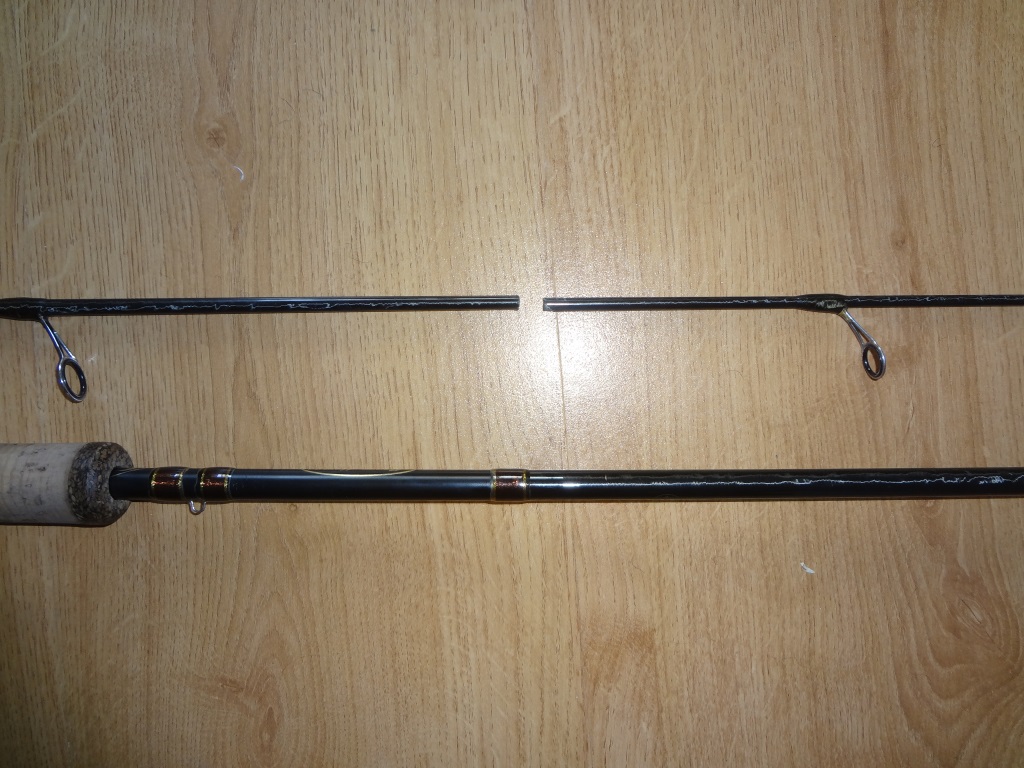

Графит - материал хрупкий, потому и ломаются спиннинги не так уж и редко. Бланк может быть критично перегружен при торопливом вываживании трофея или сломан по неосторожности при транспортировке в лодке или автомобиле. Причин множество, результат один: загубленный любимый инструмент и испорченное настроение. К слову сказать, эта участь постигает чаще всего верхнее колено. Если палка дорогая, от известного бренда, можно заказать у дилера новую вершинку, но это займет уйму времени и с ценой пересылки обойдется минимум в половину стоимости нового спиннинга. Можно обратиться в фирменную мастерскую, там тоже за ремонт возьмут немалые деньги, да и доступна эта услуга только жителям нескольких мегаполисов. Но можно попробовать восстановить бланк самому. Как это сделать в домашних условиях? Об этом и пойдет речь.
Только бандаж!
Склеить можно все, графитовый бланк тоже. Вот только как это будет потом работать? Задача - восстановить целостность бланка, при этом сохранив его упругие свойства и мощность и минимально изменив вес, строй и чувствительность. Большинство рыболовов, пытаясь самостоятельно склеить поломанный спиннинг, совершает одну и ту же ошибку: изготавливают и вклеивают вставку внутрь пустотелого бланка, обмотав его снаружи нитками или стеклотканью на эпоксидном клее. При этом значительный участок бланка выпадает из работы при изгибе значительно возрастает вес и серьезно меняется строй палки. После такого ремонта некогда звонкий спиннинг годится только для использования в качестве легкого фидера. Для того чтобы склеенный бланк не потерял своих первоначальных качеств, он должен оставаться пустотелым. Под нагрузкой бланк изгибается, при этом его круглое поперечное сечение приближается к овальному. Происходит это равномерно по длине нагруженного участка. Если на этом участке присутствует вставка, то это место выпадает из зоны изгиба, не работает, при этом на ее концах возникают критические нагрузки деформации. Поэтому ремонт перелома должен производиться только с помощью наружного бандажа, и состоять такой бандаж должен из графита, волокна которого имеют одинаковую направленность с волокнами самого бланка. Только это позволит материалу бандажа правильно участвовать в изгибе бланка под нагрузкой, минимально изменит вес бланка и сохранит на прежнем уровне чувствительность «в руку».
Где его взять
Где взять графитовый материал для бандажа? Специально его не продают нигде, а, к примеру, в авиамоделизме используется совсем другой тип графитового материала с перекрестной укладкой волокон. В свое время этот вопрос крепко меня ставил в тупик, но на самом деле искомый материал всегда есть под рукой. Просто нужен подходящий «донор». Им у меня является старенький композитный телескоп «Волжанка» (вернее, его комлевое колено). Вообще сгодится любой кусок ненужной графитовой удочки или спиннинга. От него отрезаем заготовку необходимой длины - по ширине будущего бандажа. Затем, зажав пинцетом, аккуратно отжигаем на огне газовой плиты. Эпоксидная смола выгорает, и мы получаем чистую графитовую ткань с подложкой очень тонкой стеклоткани между слоями. После остывания аккуратно разбираем «погорельца». Нас интересует лента из параллельных графитовых волокон, прошитых отдельными поперечными нитями. Толщина такой ткани обычно составляет 0,2-0,3 мм. Если ткань распадается на фрагменты, ее можно слегка увлажнить пульверизатором.
Склейка

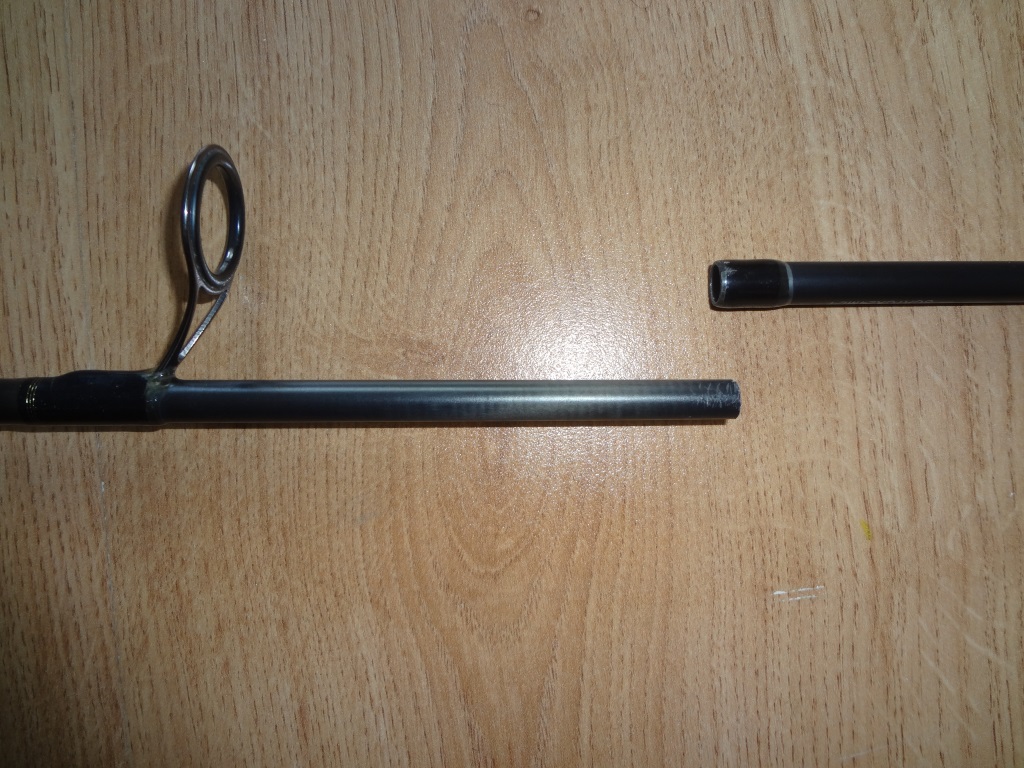

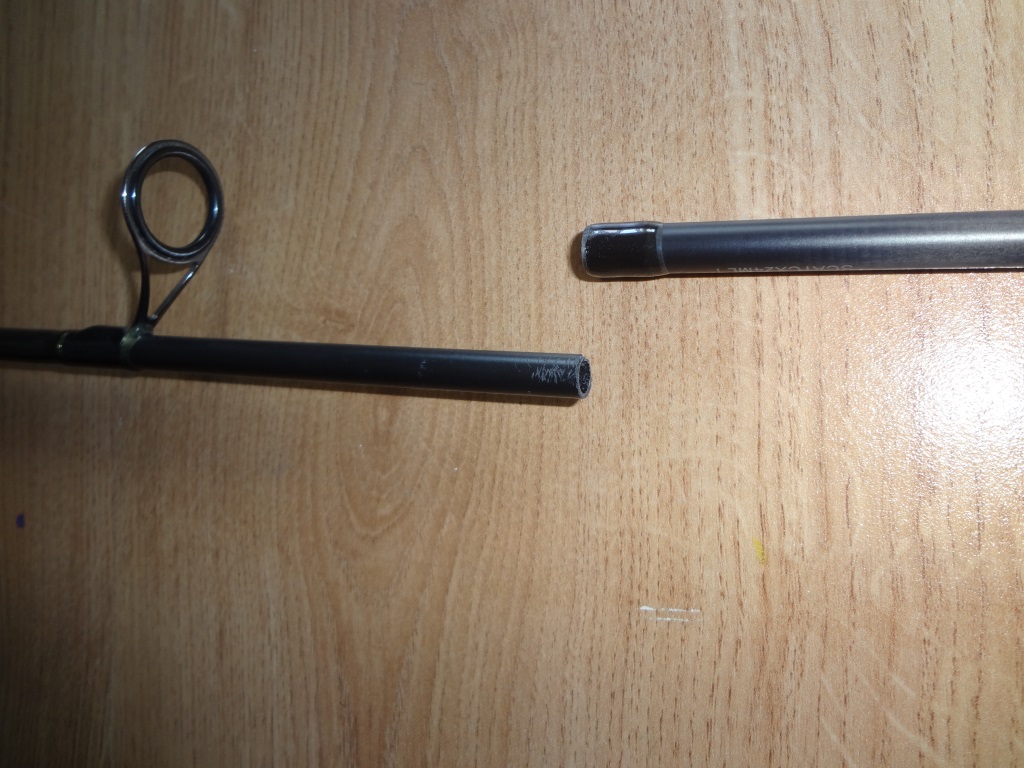

Теперь подготавливаем бланк к склейке. Если рядом с линией перелома установлено пропускное кольцо - а так бывает чаще всего, когда разрушение произошло от перегрузки бланка, - его необходимо аккуратно снять. После ремонта кольцо обязательно надо установить на линию перелома. После этого с бланка в месте ремонта удаляется лак и декоративное покрытие до чистой серой графитовой ткани. Лучше всего это сделать алмазным надфилем и мелкой наждачной бумагой. Следующий этап - склейка бланка. Ему необходимо вернуть первоначальную геометрию, поэтому края перелома на обоих концах должны совпасть между собой, а бланк быть идеально прямым. Здесь уже не обойтись без внутренней вставки, которая будет играть роль направляющей. Изготавливается такая вставка из свернутой в трубку плотной тонкой бумаги. Вставка заходит на пару сантиметров в обе стороны от перелома и практически ничего не весит. Теперь склеиваем бланк любой эпоксидной смолой-«пятиминуткой». Перед склейкой надо измерить толщину стенки бланка - это необходимо для расчета толщины ремонтного бандажа. Когда бланк склеен, убираем надфилем излишки клея и остатки лакового покрытия на всем рабочем участке. При простом переломе длина его равняется восьми диаметрам бланка в месте разрушения. Если имеются линейные трещины - плюс по одному сантиметру в обе стороны от их конца. Границы участка отмечаем на бланке кусочками малярного скотча. Осталось наложить ремонтный бандаж. Его ширина равняется шести диаметрам бланка в месте перелома, а толщина на 30-50% больше толщины стенки бланка. Например, если толщина стенки бланка в зоне разрушения составляет 1,5 мм, а его диаметр 8 мм, то ширина бандажа составит 44-50 мм, а его толщина 2 мм. Можно сделать бандаж заведомо толще - так удобней в работе, а затем просто убрать излишек материала надфилем.
Следующий этап - наложение ремонтного бандажа. Полоска углеткани смазывается эпоксидной смолой и в несколько витков наматывается на зону ремонта. Сверху нее накладываем тонкую пищевую полиэтиленовую пленку. Берем небольшой отрезок круглой резины наподобие авиамодельной и простым узлом закрепляем его посредине бандажа. Затем, натягивая резину, плотно виток к витку наматываем ее от середины к краям и фиксируем там узлами. При этом из зоны склейки выдавливаются все излишки смолы и уплотняются графитовые волокна бандажа. В результате в зоне ремонта не окажется ни одного грамма лишнего веса, а бандаж по содержанию смолы будет максимально приближен к материалу самого бланка и будет обладать максимальной упругостью. Когда эпоксидная смола почти полностью «встала», снимаем резину и полиэтиленовую пленку и тряпкой, смоченной ацетоном, убираем излишки еще не затвердевшего клея. Даем бланку полностью просохнуть в течение суток. Затем надфилем доводим толщину бандажа до необходимой и скругляем его концы - из эстетических соображений.
Окончательная доводка
Остается установить на линию перелома пропускное кольцо. Его лапку фиксируем в нужном положении каплей «секундного» клея или заблаговременно надетым на бланк резиновым кольцом и аккуратно, виток к витку, приматываем к бланку тонкой синтетической нитью. Больше всего для этого подходит нить для вязания мушек, но можно ее заменить и отрезком тонкой плетенки, предварительно удалив с него растворителем слой непрочной краски. Если установка кольца не планируется, бандаж все равно необходимо укрепить обмоткой нити на участке, равном четырем диаметрам бланка в месте ремонта. Сверху обмотка и зачищенные участки бланка покрываются тонким слоем эпоксидного лака. Вот и все. Ремонт окончен. Вес бланка увеличился всего на несколько граммов, сохранился строй и чувствительность «в руку». Утолщение спиннинга в месте ремонта, если на него установлено пропускное кольцо, заметно только при придирчивом осмотре.
И про смолу
Использовать для наложения ремонтного бандажа эпоксидную смолу отечественного производства не имеет никакого смысла: она боится воды и солнечного света - под их воздействием мутнеет и размягчается. Импортные смолы пятиминутного отвердения тоже не подходят: такая смола очень быстро полимеризуется и графитовые волокна не успевают ею пропитаться. Необходима смола со временем «становления» не менее 40 минут и устойчивая к воздействию воды и света. Для этих целей идеально подходят эпоксидный клей и лак, которые применяют сборщики спиннингов - родбилдеры. Я использую смолу и лак фирмы Flex Соаt, купленные в рыболовном магазине (200 рублей за 200 г идеальной по качеству смолы). Встречаются в продаже и аналоги от других производителей. Описанным способом мною за последние годы было восстановлено более десятка сломанных спиннингов. По отзывам товарищей, отремонтированные бланки в работе практически ничем не отличаются от новых.
Автор Игорь Голищенко, Казань
Рыбак-рыбака 32/2009
http://www.rybak-rybaka.ru/
Правильный ремонт сломанного спиннинга
Графит - материал хрупкий, потому и ломаются спиннинги не так уж и редко. Бланк может быть критично перегружен при торопливом вываживании трофея или сломан по неосторожности при транспортировке в лодке или автомобиле. Причин множество, результат один: загубленный любимый инструмент и испорченное настроение. К слову сказать, эта участь постигает чаще всего верхнее колено. Если палка дорогая, от известного бренда, можно заказать у дилера новую вершинку, но это займет уйму времени и с ценой пересылки обойдется минимум в половину стоимости нового спиннинга. Можно обратиться в фирменную мастерскую, там тоже за ремонт возьмут немалые деньги, да и доступна эта услуга только жителям нескольких мегаполисов. Но можно попробовать восстановить бланк самому. Как это сделать в домашних условиях? Об этом и пойдет речь.
Только бандаж!
Склеить можно все, графитовый бланк тоже. Вот только как это будет потом работать? Задача - восстановить целостность бланка, при этом сохранив его упругие свойства и мощность и минимально изменив вес, строй и чувствительность. Большинство рыболовов, пытаясь самостоятельно склеить поломанный спиннинг, совершает одну и ту же ошибку: изготавливают и вклеивают вставку внутрь пустотелого бланка, обмотав его снаружи нитками или стеклотканью на эпоксидном клее. При этом значительный участок бланка выпадает из работы при изгибе значительно возрастает вес и серьезно меняется строй палки. После такого ремонта некогда звонкий спиннинг годится только для использования в качестве легкого фидера. Для того чтобы склеенный бланк не потерял своих первоначальных качеств, он должен оставаться пустотелым. Под нагрузкой бланк изгибается, при этом его круглое поперечное сечение приближается к овальному. Происходит это равномерно по длине нагруженного участка. Если на этом участке присутствует вставка, то это место выпадает из зоны изгиба, не работает, при этом на ее концах возникают критические нагрузки деформации. Поэтому ремонт перелома должен производиться только с помощью наружного бандажа, и состоять такой бандаж должен из графита, волокна которого имеют одинаковую направленность с волокнами самого бланка. Только это позволит материалу бандажа правильно участвовать в изгибе бланка под нагрузкой, минимально изменит вес бланка и сохранит на прежнем уровне чувствительность «в руку».
Где его взять
Где взять графитовый материал для бандажа? Специально его не продают нигде, а, к примеру, в авиамоделизме используется совсем другой тип графитового материала с перекрестной укладкой волокон. В свое время этот вопрос крепко меня ставил в тупик, но на самом деле искомый материал всегда есть под рукой. Просто нужен подходящий «донор». Им у меня является старенький композитный телескоп «Волжанка» (вернее, его комлевое колено). Вообще сгодится любой кусок ненужной графитовой удочки или спиннинга. От него отрезаем заготовку необходимой длины - по ширине будущего бандажа. Затем, зажав пинцетом, аккуратно отжигаем на огне газовой плиты. Эпоксидная смола выгорает, и мы получаем чистую графитовую ткань с подложкой очень тонкой стеклоткани между слоями. После остывания аккуратно разбираем «погорельца». Нас интересует лента из параллельных графитовых волокон, прошитых отдельными поперечными нитями. Толщина такой ткани обычно составляет 0,2-0,3 мм. Если ткань распадается на фрагменты, ее можно слегка увлажнить пульверизатором.
Склейка
Теперь подготавливаем бланк к склейке. Если рядом с линией перелома установлено пропускное кольцо - а так бывает чаще всего, когда разрушение произошло от перегрузки бланка, - его необходимо аккуратно снять. После ремонта кольцо обязательно надо установить на линию перелома. После этого с бланка в месте ремонта удаляется лак и декоративное покрытие до чистой серой графитовой ткани. Лучше всего это сделать алмазным надфилем и мелкой наждачной бумагой. Следующий этап - склейка бланка. Ему необходимо вернуть первоначальную геометрию, поэтому края перелома на обоих концах должны совпасть между собой, а бланк быть идеально прямым. Здесь уже не обойтись без внутренней вставки, которая будет играть роль направляющей. Изготавливается такая вставка из свернутой в трубку плотной тонкой бумаги. Вставка заходит на пару сантиметров в обе стороны от перелома и практически ничего не весит. Теперь склеиваем бланк любой эпоксидной смолой-«пятиминуткой». Перед склейкой надо измерить толщину стенки бланка - это необходимо для расчета толщины ремонтного бандажа. Когда бланк склеен, убираем надфилем излишки клея и остатки лакового покрытия на всем рабочем участке. При простом переломе длина его равняется восьми диаметрам бланка в месте разрушения. Если имеются линейные трещины - плюс по одному сантиметру в обе стороны от их конца. Границы участка отмечаем на бланке кусочками малярного скотча. Осталось наложить ремонтный бандаж. Его ширина равняется шести диаметрам бланка в месте перелома, а толщина на 30-50% больше толщины стенки бланка. Например, если толщина стенки бланка в зоне разрушения составляет 1,5 мм, а его диаметр 8 мм, то ширина бандажа составит 44-50 мм, а его толщина 2 мм. Можно сделать бандаж заведомо толще - так удобней в работе, а затем просто убрать излишек материала надфилем.
Следующий этап - наложение ремонтного бандажа. Полоска углеткани смазывается эпоксидной смолой и в несколько витков наматывается на зону ремонта. Сверху нее накладываем тонкую пищевую полиэтиленовую пленку. Берем небольшой отрезок круглой резины наподобие авиамодельной и простым узлом закрепляем его посредине бандажа. Затем, натягивая резину, плотно виток к витку наматываем ее от середины к краям и фиксируем там узлами. При этом из зоны склейки выдавливаются все излишки смолы и уплотняются графитовые волокна бандажа. В результате в зоне ремонта не окажется ни одного грамма лишнего веса, а бандаж по содержанию смолы будет максимально приближен к материалу самого бланка и будет обладать максимальной упругостью. Когда эпоксидная смола почти полностью «встала», снимаем резину и полиэтиленовую пленку и тряпкой, смоченной ацетоном, убираем излишки еще не затвердевшего клея. Даем бланку полностью просохнуть в течение суток. Затем надфилем доводим толщину бандажа до необходимой и скругляем его концы - из эстетических соображений.
Окончательная доводка
Остается установить на линию перелома пропускное кольцо. Его лапку фиксируем в нужном положении каплей «секундного» клея или заблаговременно надетым на бланк резиновым кольцом и аккуратно, виток к витку, приматываем к бланку тонкой синтетической нитью. Больше всего для этого подходит нить для вязания мушек, но можно ее заменить и отрезком тонкой плетенки, предварительно удалив с него растворителем слой непрочной краски. Если установка кольца не планируется, бандаж все равно необходимо укрепить обмоткой нити на участке, равном четырем диаметрам бланка в месте ремонта. Сверху обмотка и зачищенные участки бланка покрываются тонким слоем эпоксидного лака. Вот и все. Ремонт окончен. Вес бланка увеличился всего на несколько граммов, сохранился строй и чувствительность «в руку». Утолщение спиннинга в месте ремонта, если на него установлено пропускное кольцо, заметно только при придирчивом осмотре.
И про смолу
Использовать для наложения ремонтного бандажа эпоксидную смолу отечественного производства не имеет никакого смысла: она боится воды и солнечного света - под их воздействием мутнеет и размягчается. Импортные смолы пятиминутного отвердения тоже не подходят: такая смола очень быстро полимеризуется и графитовые волокна не успевают ею пропитаться. Необходима смола со временем «становления» не менее 40 минут и устойчивая к воздействию воды и света. Для этих целей идеально подходят эпоксидный клей и лак, которые применяют сборщики спиннингов - родбилдеры. Я использую смолу и лак фирмы Flex Соаt, купленные в рыболовном магазине (200 рублей за 200 г идеальной по качеству смолы). Встречаются в продаже и аналоги от других производителей. Описанным способом мною за последние годы было восстановлено более десятка сломанных спиннингов. По отзывам товарищей, отремонтированные бланки в работе практически ничем не отличаются от новых.
я не думаю что рыба видит каким лаком или нитью закреплены кольца на снасти.......
Пытался сравнить кусочки с оригинальной обмотки и застывшие кусочки геля - разницы не нашёл........подозреваю что в условиях промышленного производства ждать по 20-30 часов застывание эпоксидной смолы для заводов не технологично
