Да, Женек - удивил !
Инета нету ?



[Константин]

Это ещё раз подтверждает, что нельзя подходить к рассмотрению любого вопроса однобоко! Решения могут оказаться диаметрально противоположными, в зависимости от того, с какой стороны (в данном случае - буквально) посмотреть!



[товарищ Маузер]

Да, Женек - удивил !
Инета нету ?

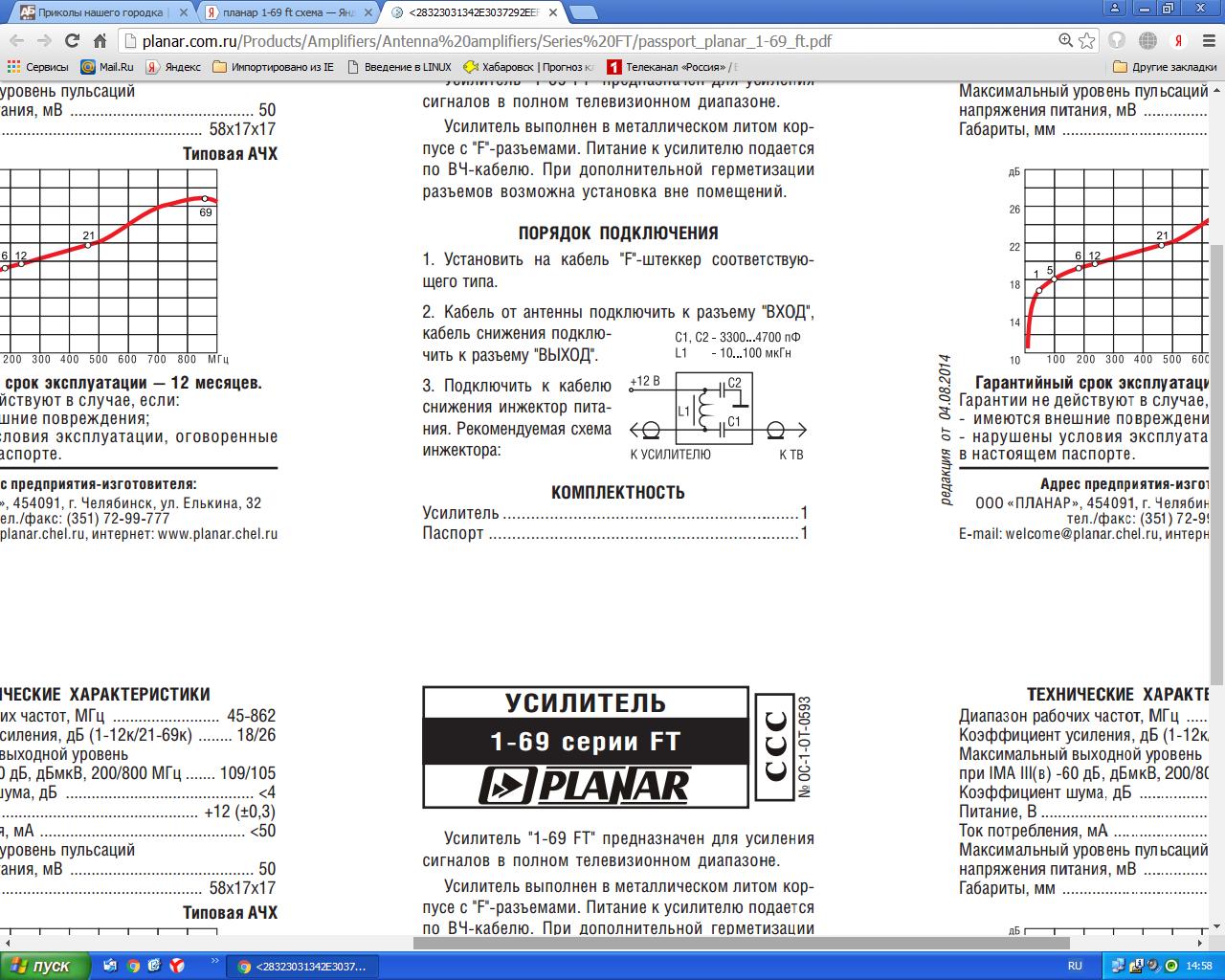

Посмотреть вложение 162917

Ты мне интернетом не умничай, ты пальцем покажи, где вход а где выход.
Поворачиваем усилитель и внимательно следим за входом или выходом.



[Василий]

где вход а где выход

Сопротивление мерить , на выходе сопротивление будет больше.
Хотя Челябинские ребята суровы...



[товарищ Маузер]

Сопротивление мерить , на выходе сопротивление будет больше.
Хотя Челябинские ребята суровы...

Судя по схеме предоставленной Гуляка с одной стороны его вообще не будет (конденсатор) а с другой сопротивление катушки.
Но, если внимательно почитать текст ПОРЯДОК ПОДКЛЮЧЕНИЯ и посмотреть саму схему подключения то они явно противоречат друг другу.
На схеме где вход, где выход?



[Сергей Хребтов]

и бегом в лавку за пузырем !!!



[Василий]

Значит наоборот...))
А если серьезно, то на скриншоте схема не усилителя, а дополнительная схема развязки по питанию, что бы отсечь постоянную составляющую для телека (шоб не сгорел).
Входы выходы там подписаны.



[Александр (vapren)]

и бегом в лавку за пузырем !!!

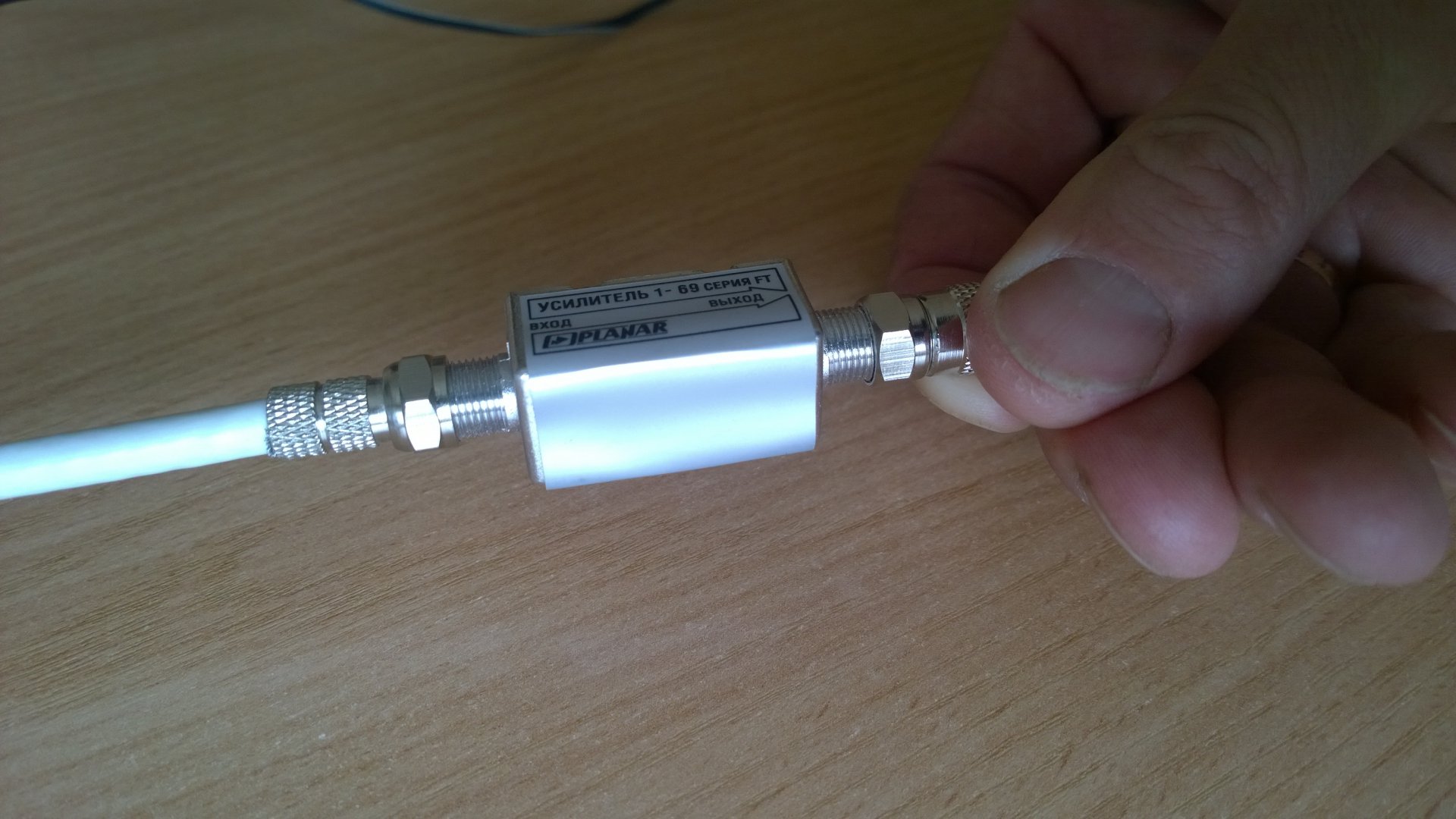

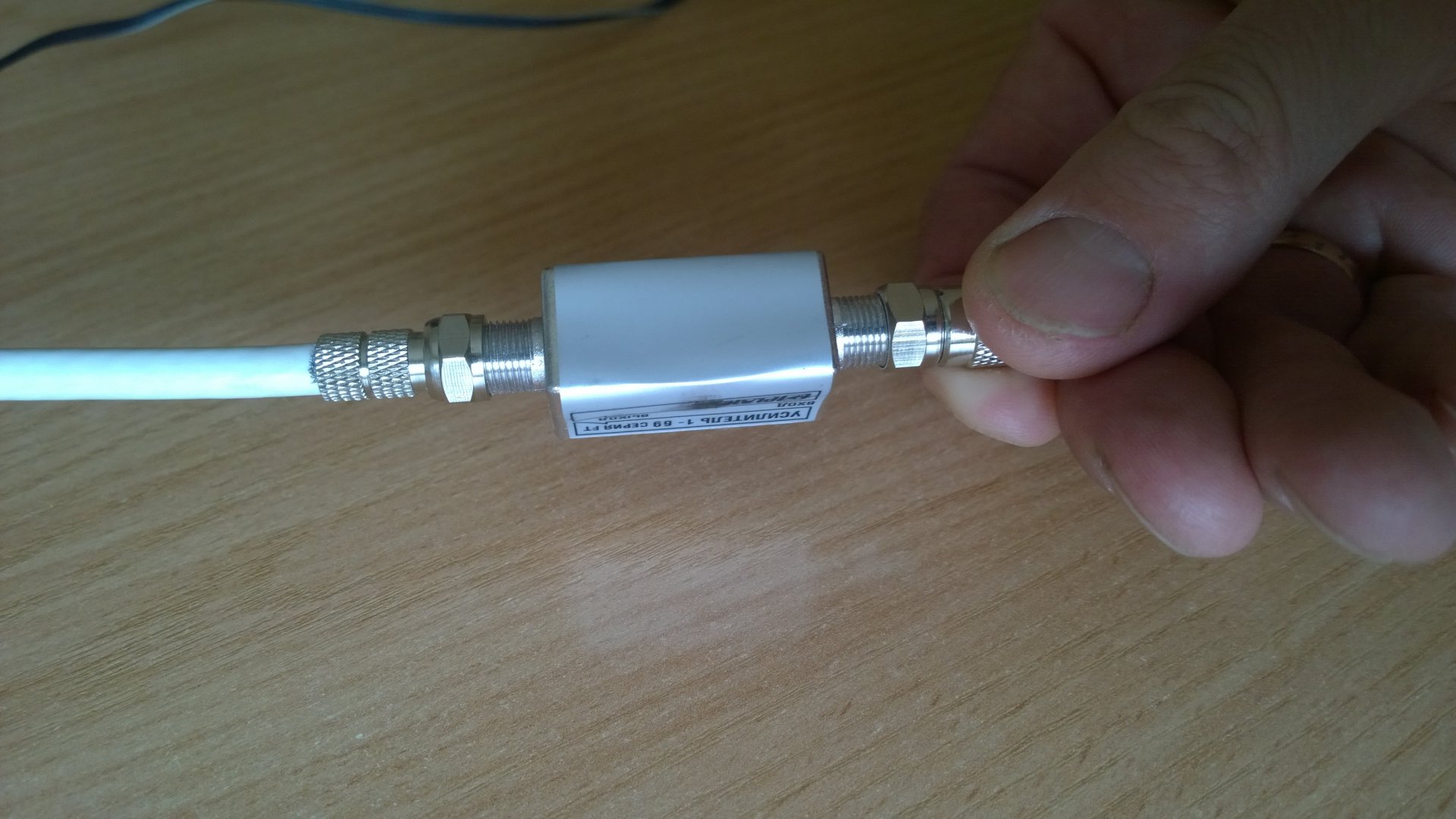

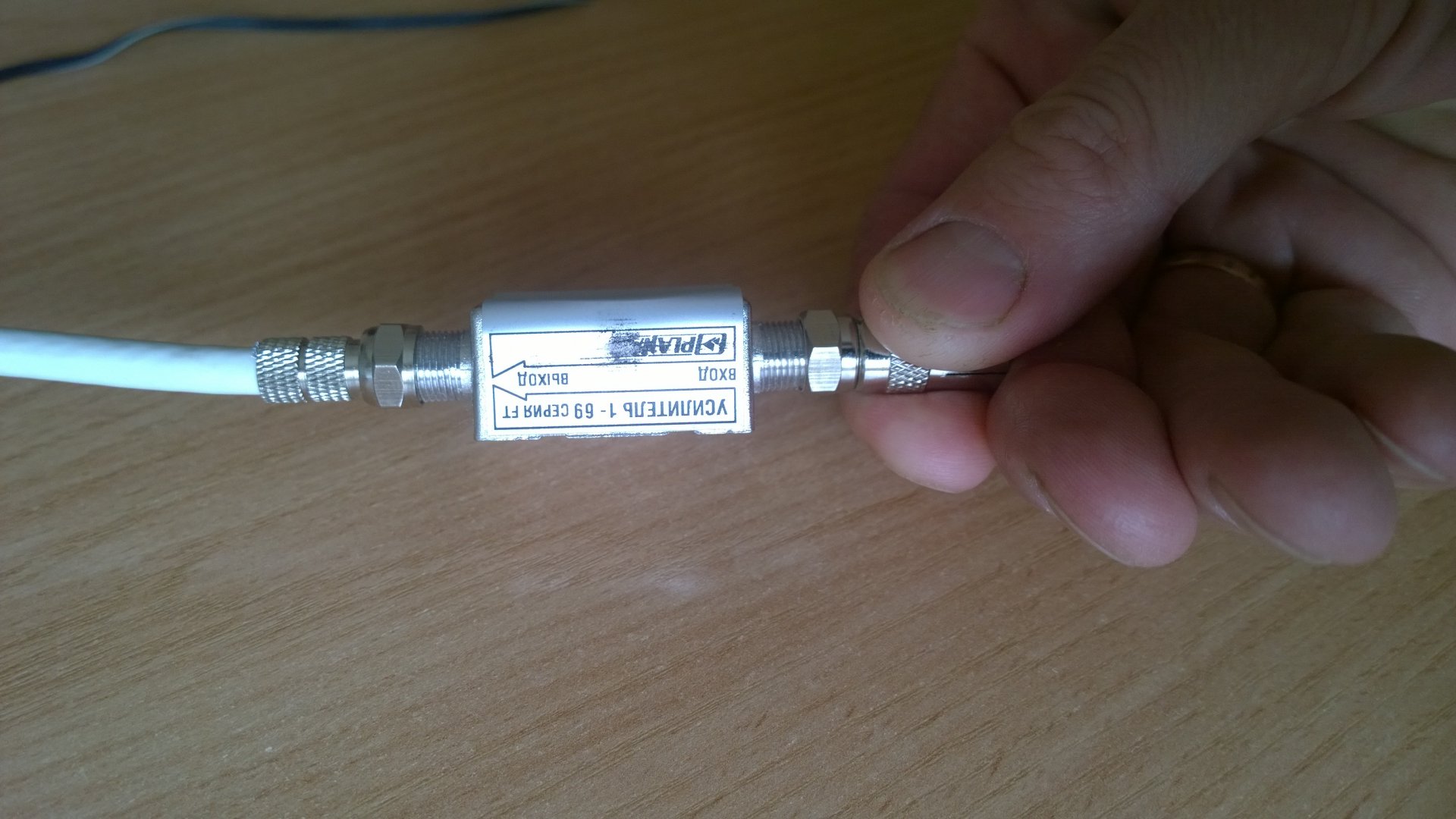

не выйдет, у Евгения на ентой фиговине рисунки нанесены на противоположных сторонах друг другу противоречащие. на одной стороне вход обозначен справа , на другой стороне с права же обозначен выход. вот и пойми, ежели купивший вдруг оказался не продвинутым обывателем, где тут вход, а где выход .

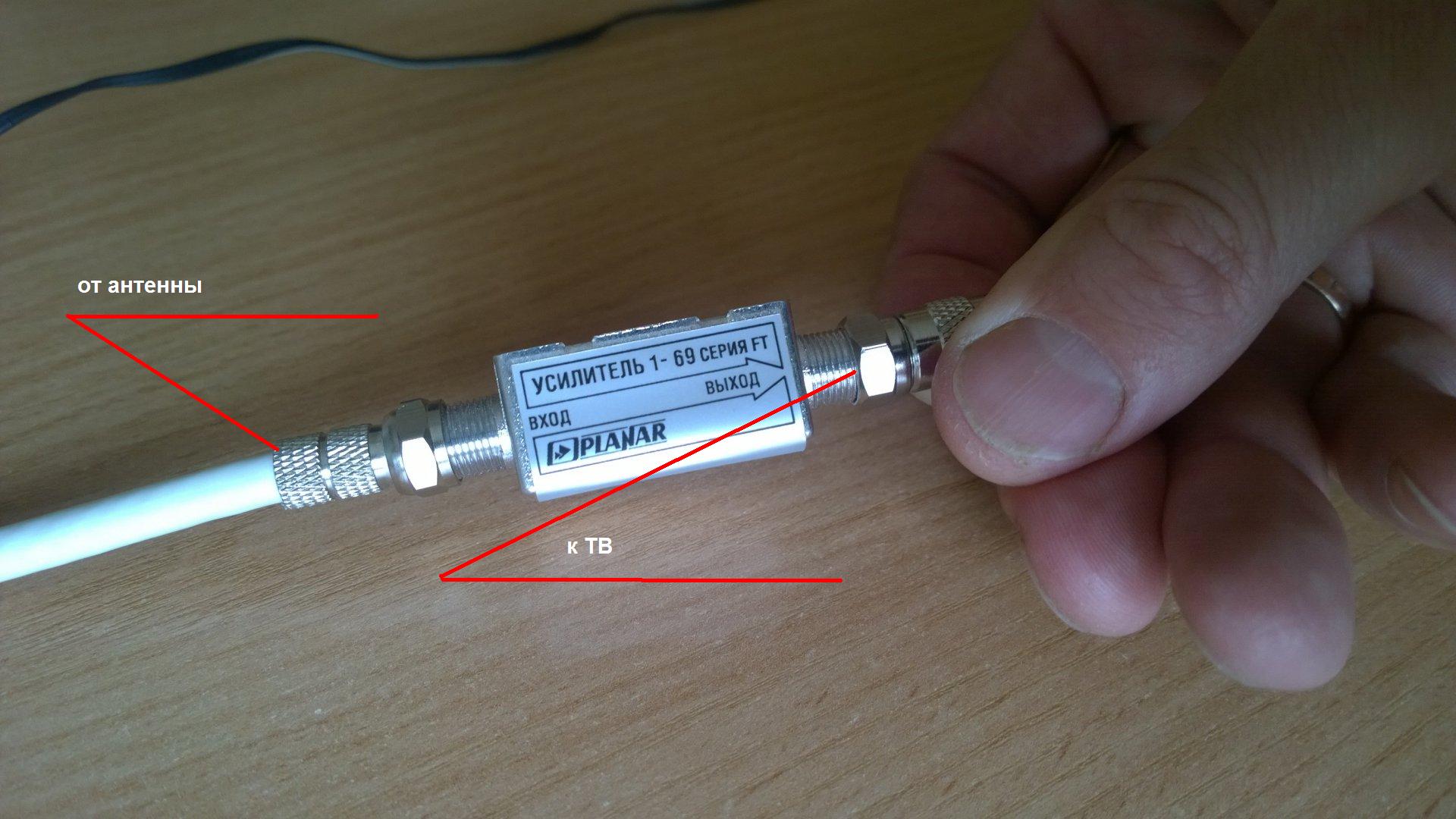

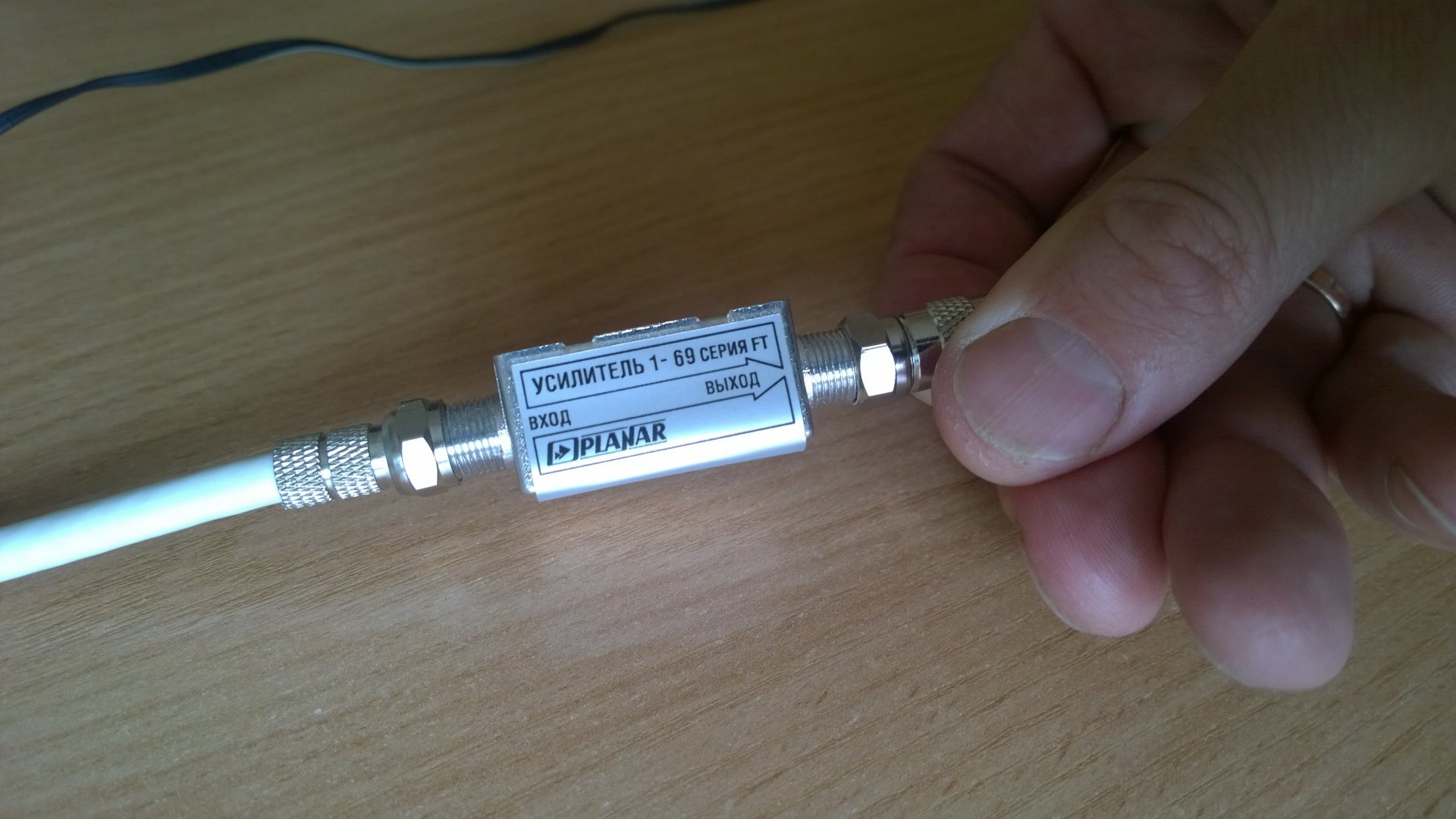

надо просто внимательно посмотреть на первую и последнюю фотку.



[Сергей Хребтов]

Сань - метод научного тыка еще никто не отменял !



[Александр (vapren)]

согласен, научный тык у нас самый продвинутый из все методов , и только когда совсем не получается мы начинаем читать инструкцию



[Сергей Хребтов]

тогда, как сказал Василий, только мерить. На выходе сопротивление больше, чем на входе.



[товарищ Маузер]

Посмотреть вложение 162932
и бегом в лавку за пузырем !!!

Правильно.
НО! Читайте порядок подключения

Они пишут:
От антенны ко входу.
Снижение на выход и питание сюда же. Тоесть к ТВ! А на схеме показывают стрелку к ТВ с другой стороны от питания.


Но прикол то изначальный был в том что наклейки на двух сторонах усилителя противоречили друг другу!!!
Не все заметили и в результате получился прикольный техническо-научный диспут.



[Сергей Хребтов]

ну дык заработало ?



[товарищ Маузер]

ну дык заработало ?

Какая инструкция так и работает . Завтра отвезу и верну в магазин.
На так называемом выходе - 1.8 Ом. на входе соответственно ноль.
Вобщем при правильном подключении плохенькое изображение на экране ТВ становится отвратительным.
При неправильном (то есть когда устройство не работает) на плохеньком изображении появляется просто помеха в виде лёгкой ряби.



[Дмитрий-27]

Купил в Хабаровском магазине усилитель для ТВ антенны.
Продавец сказал:
- 220в подключаешь, сигнал усилится и будет вам счастье на голубом экране. Только вход с выходом не перепутайте!

Так и не увидел нигде входа 220в...



[Ivan_sat]

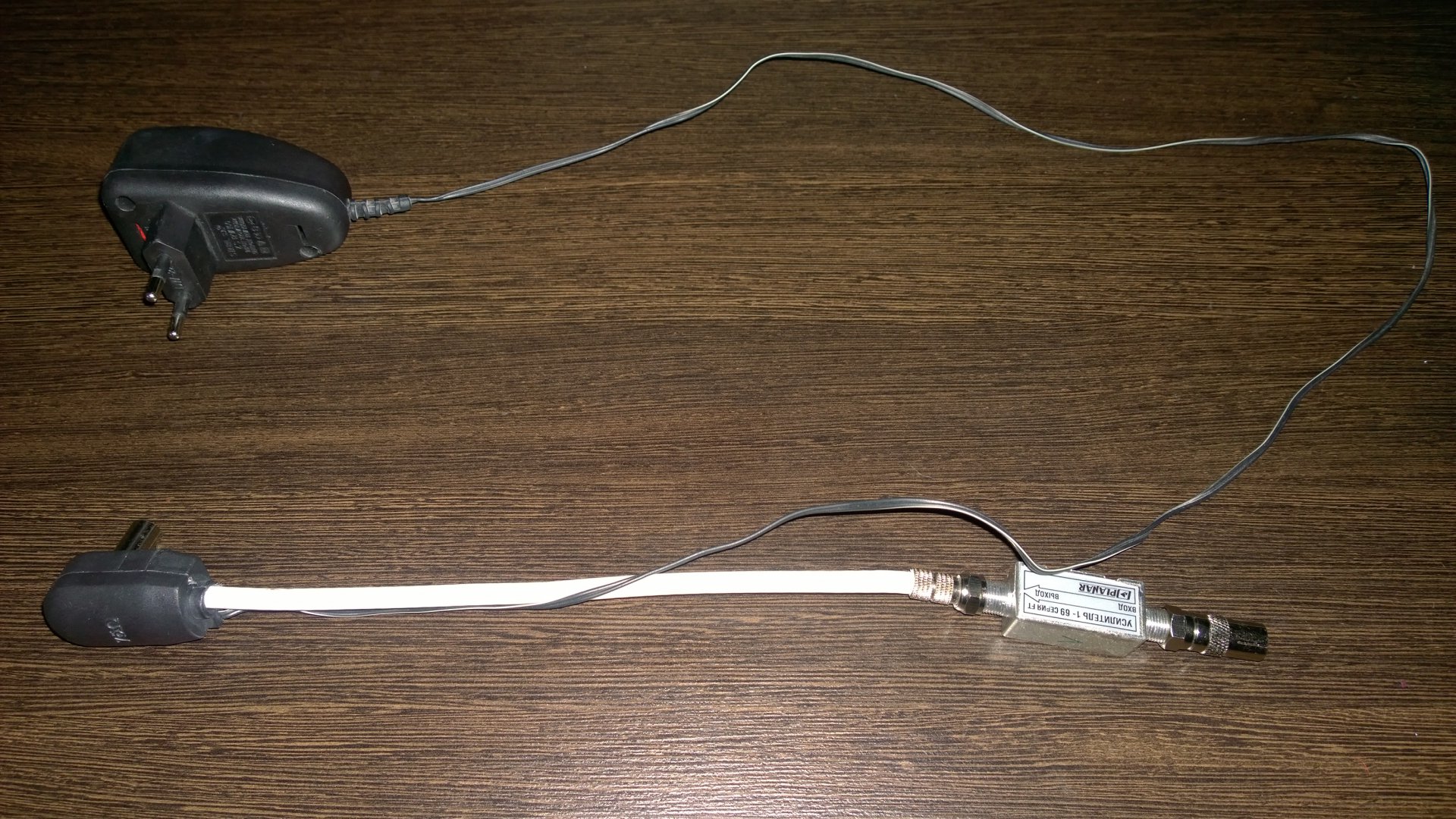

К этой схеме не хватает блока питания и инжектора, схема которого и приведена в инструкции, без этих элиментов усилитель куча металолома.



[Добрый травматолог]

Жека я установил себе подъездный усилитель Planar MX900. Последовательно пробивает шесть телевизоров, сосёт и тянет всё что можно!!!



[Сергей Хребтов]

вообще непонятно, за счет чего усиливается сигнал. Обычно за счет энергии источника. У тебя здесь нет отдельного входа 12 вольт, может схема собирается отдельно. Схемы подключения у продаванов не было ?



[SanSay]

@Добрый травматолог, Дим, может отдельную тему слепить в разделе ЭЛЕКТРОНИКА? будет по фень-шую;



[товарищ Маузер]

Так и не увидел нигде входа 220в...

вообще непонятно, за счет чего усиливается сигнал. Обычно за счет энергии источника. У тебя здесь нет отдельного входа 12 вольт, может схема собирается отдельно. Схемы подключения у продаванов не было ?
