НАВЕШИВАНИЕ ПОДВЕСНОГО МОТОРА НА ТРАНЕЦ

[Сeргeй]

Серега, а как мотор крепится к тележки?

Стяжной ремень крепите за специалные технологические проушины и притягиваете двигатель к тележке. Когда мотор навесите на транец и закрепите, отстегиваете ремень и укатываете тележку в автомобиль.



[yrij123]

Кто подскажет где в Хабаровске делают алюминевый транец ,адрес ,телефон ?



[yrij123]

Лёха посмотрел твой вариант под водомёт понравился ,попробую сделать.



[Сeргeй]

Кто подскажет где в Хабаровске делают алюминевый транец ,адрес ,телефон ?

В Ямаха-сервис делали, мы можем сделать, но не советую - их ведет, выгибает и рвет. Пару лет назад, у нас скопилась не маленькая гора алюминиевых транцев, которые делали в других местах, но потом приезжали кнам, снимали и переделывали с бакфанеры.



[Василий]

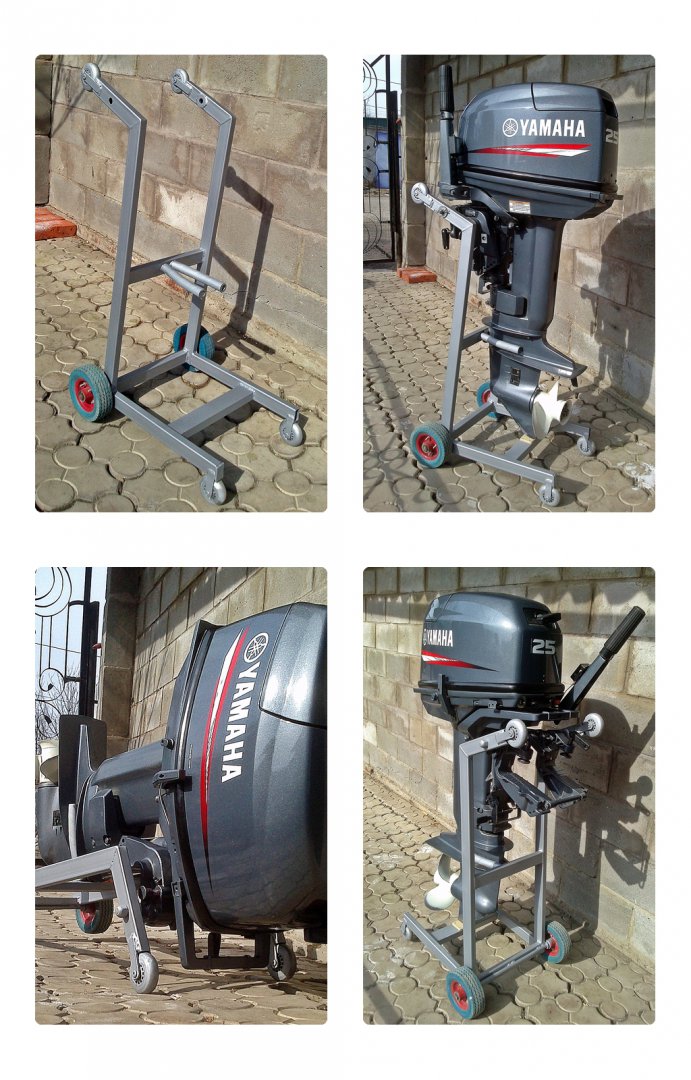

Пересмотрел разные конструкции тележек под мотор, со свободными струбцинами, для беспроблемного навешивания на транец.
Немного переработал, где то упростил где то наоборот...
Вышло вот это :

Крепление штырем через отверстия в тележки и через трубу на моторе (для ДУ).
Кроме этого мотор опирается на перо и посередине дейдвуда, вилка не дает мотору крутиться в стороны.
Была еще изготовлена тележка со свободными струбцинами под Сузуку 40 с водометной насадкой, пока в покраске, позже будет фото.



[Василий]

Саня_КМS
давай крась уже телегу, да выкладывай фото.
интересная получилась...



[Саня_КМS]

Саня_КМS
давай крась уже телегу, да выкладывай фото.
интересная получилась...

Два колесика не хватает моей тележки)))
На выходных покрашу и выложу!



[Василий]

Два колесика не хватает моей тележки

Давай приделаем колесики к струбцине.



[yrij123]

Ну что высахла тележка ? пора фото выкладывать.



[Саня_КМS]

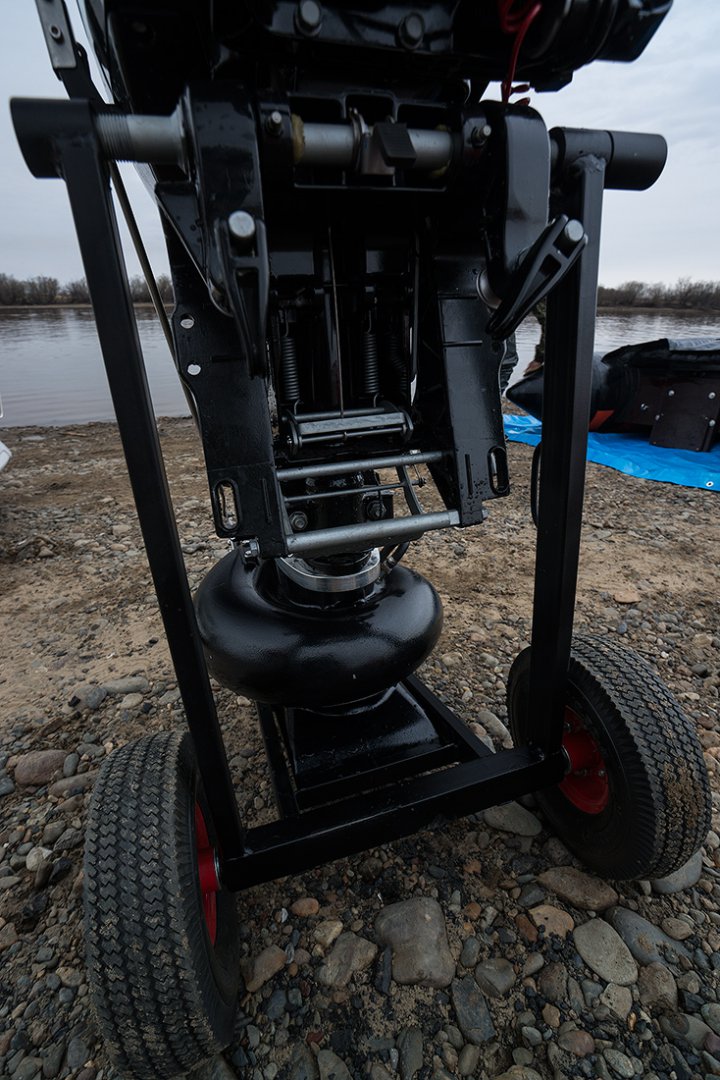

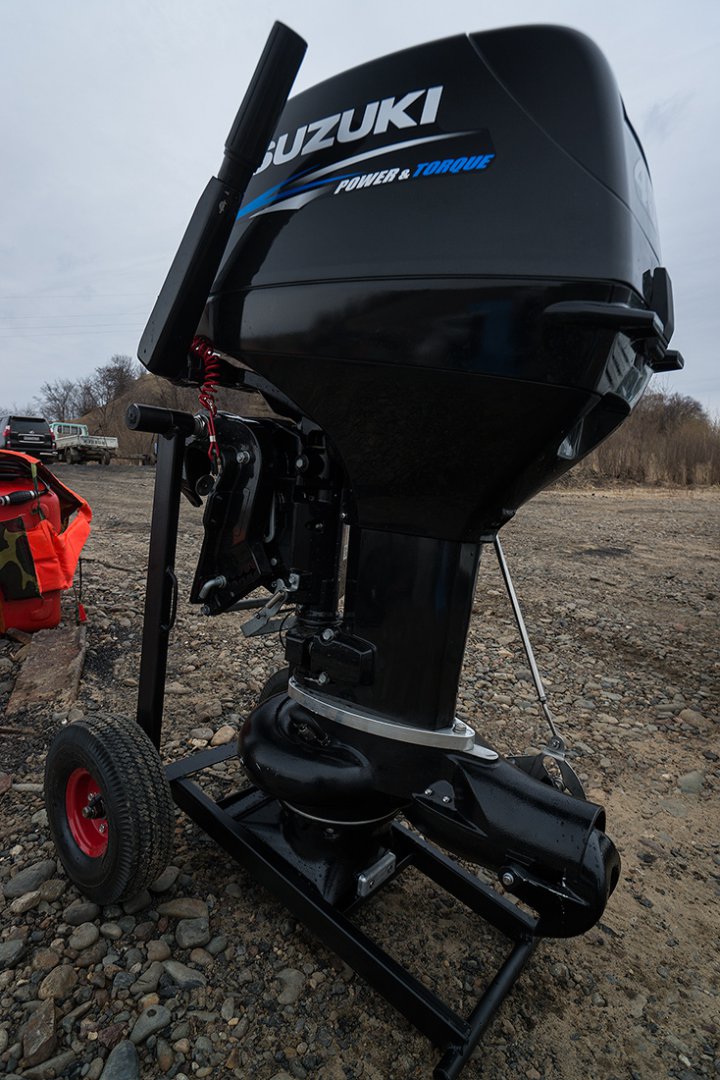

Вот телега под Сузуку 40 водомет, конструкция моя и Василия, изготавливали тоже мы! Особая благодарность Василию, Золотые руки!
Вес пустой телеге в районе 6-8 кг., по песку камням и другим неровностям проходит отлично!
Мотор не болтается, в телеге не бренчит, крепится одни штырем, дополнительной фиксации не требуется!



[Multik]

Давай приделаем колесики к струбцине.

Василий а чо стоить будет такая тележка в твоем исполнении на Ямаху 40 и 50 ?



[Василий]

чо стоить будет такая тележка

~6 рублей с материалом и покраской



[Multik]

~6 рублей с материалом и покраской

Я правильно понял что тележка как на картинке с 25-й ямахой ? Надо ли мотор предоставить ? Возможно ли на тележке под винт возить водометный мотор ? Есть ли скидка за опт если закажу сразу 4 штуки ?



[Multik]

Василий алло ?!



[Сибиряк]

Закажу на Сузу 30, если универсальна. (редуктор, водомет)



[Василий]

Ответил в личку.



[Вадим К]

А можно фото без мотора? А за что тележку катить, ручки есть?



[Василий]

А можно фото без мотора?

Катить держась за верхнии колеса.
Это удобнее и компактнее, чем городить отдельную держалку, зажимаемую в струбцины.



[Вадим К]

Катить держась за верхнии колеса.

Спасибо эти фотки я видел.

Я не понял как у Сани Саня_КМS это сделано, у него на фотках верхних колесиков не видно



[Василий]

Я не понял как у Сани

За ручку мотора.
Надо доделывать, но его пока устраивает.
У нее (с улиткой) еще один , как оказалось, минус - при навешивании на транец, мотор низко расположен на тележке, приходится его приподнимать . (Солар 450)
То есть, лучше делать тележку винтового формата по высоте (повыше).
