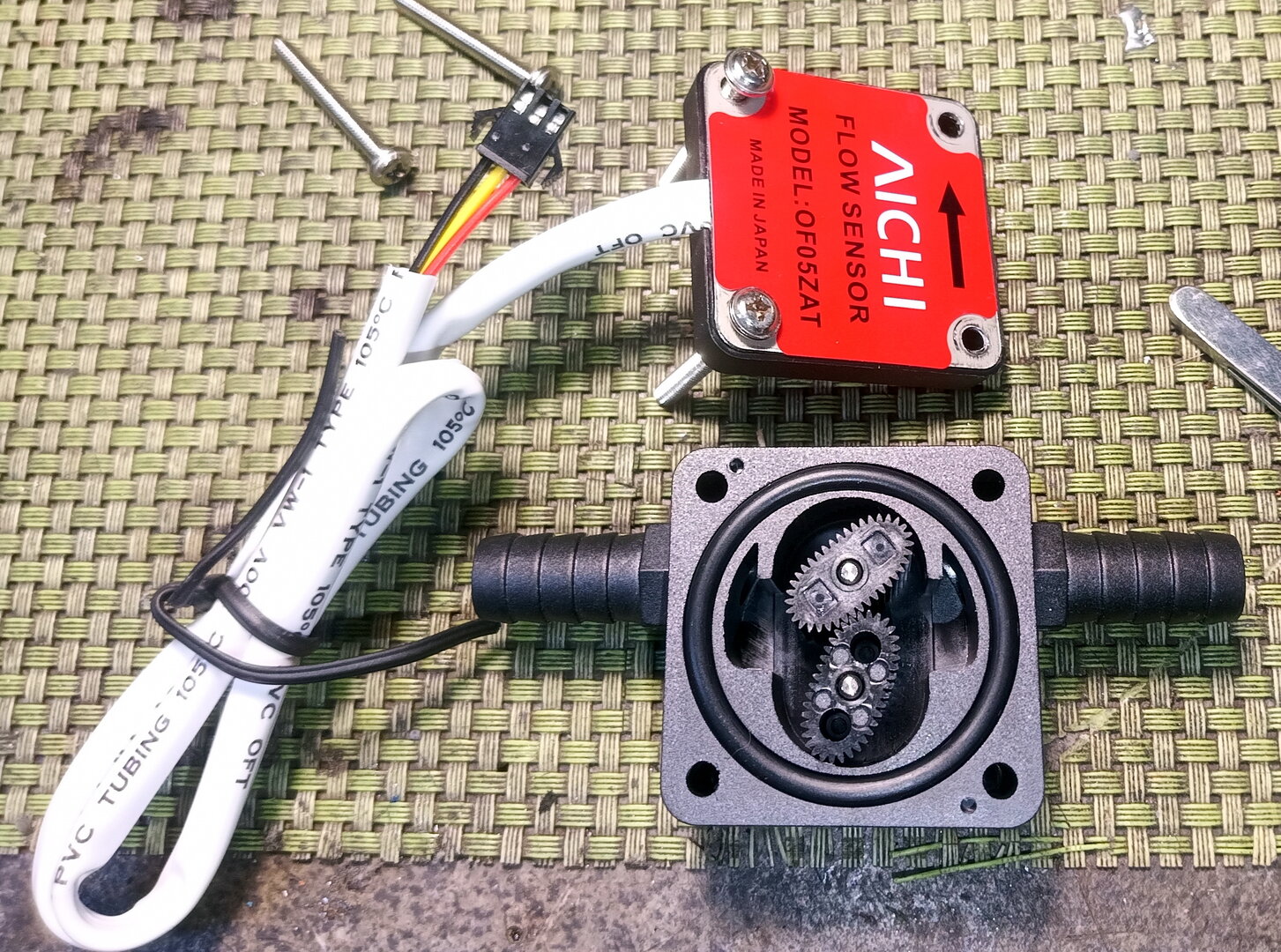

Мастерская рукастых. Электроника.

[Andrey53]

Иметь возможность подключить питание не обращая внимания на полярность - может и удобно, но почти бессмысленно. И потеря 2х0.7=1.4 вольта иногда недопустима (если, например, всё питание 1.5 вольта).
Если нужна просто защита от неправильного подключения - что гораздо более полезно - тогда вместо моста оставляем всего один диод. При неправильном подключении просто не будет работать. Но потеря 0.7 вольта (или 0.3 для Диода шоттки) все равно остается. Если же и эта потеря категорически недопустима - есть еще один вариант защиты, наполовину варварский, но рабочий. Питание подключается через предохранитель, а после него диод между проводами питания. При правильном включении диод закрыт, все работает. При неправильном - возникает короткое замыкание через диод и перегорает предохранитель.



[Максим Феликсович]

Иметь возможность подключить питание не обращая внимания на полярность - может и удобно, но почти бессмысленно.

Всё верно.
Я описал для случаев, когда это приемлимо.
У меня на эхолоте, старом советском, такая схема. Можно подать переменку или постоянку. Внутренняя схема на 9 вольт, стоит КРЕН-ка к тому-же.



[Михайлыч]

Andrey53 упомянул про диоды Шотки, с ними потеря минимальна.
Есть еще вариант на полевике. Сам полевик и резистор со стока на затвор. При правильной полярности он открывается, при неправильной заперт. Преимущество в малом сопротивлении полевика в открытом виде. У некоторых никовольтных сотые доли ома.



[Andrey53]

полевик и резистор со стока на затвор. При правильной полярности он открывается

, а при неправильной - ток начинает течь через "паразитный" диод, который на схемах часто опускается, но в реальном транзисторе присутствует.



[Михайлыч]

Не во всех транзисторах присутствует.



[Andrey53]

Тем не менее велика вероятность на него нарваться.



[Classic]

Не во всех транзисторах присутствует.

зависит от маркировки транзистора. На тестере транзисторов смотрю. Он показывает и схему транзистора , и все параметры транзистора реальные.
Раз попался транзистор, маркирован мосфетом, а по факту npn оказался.



[Максим Феликсович]

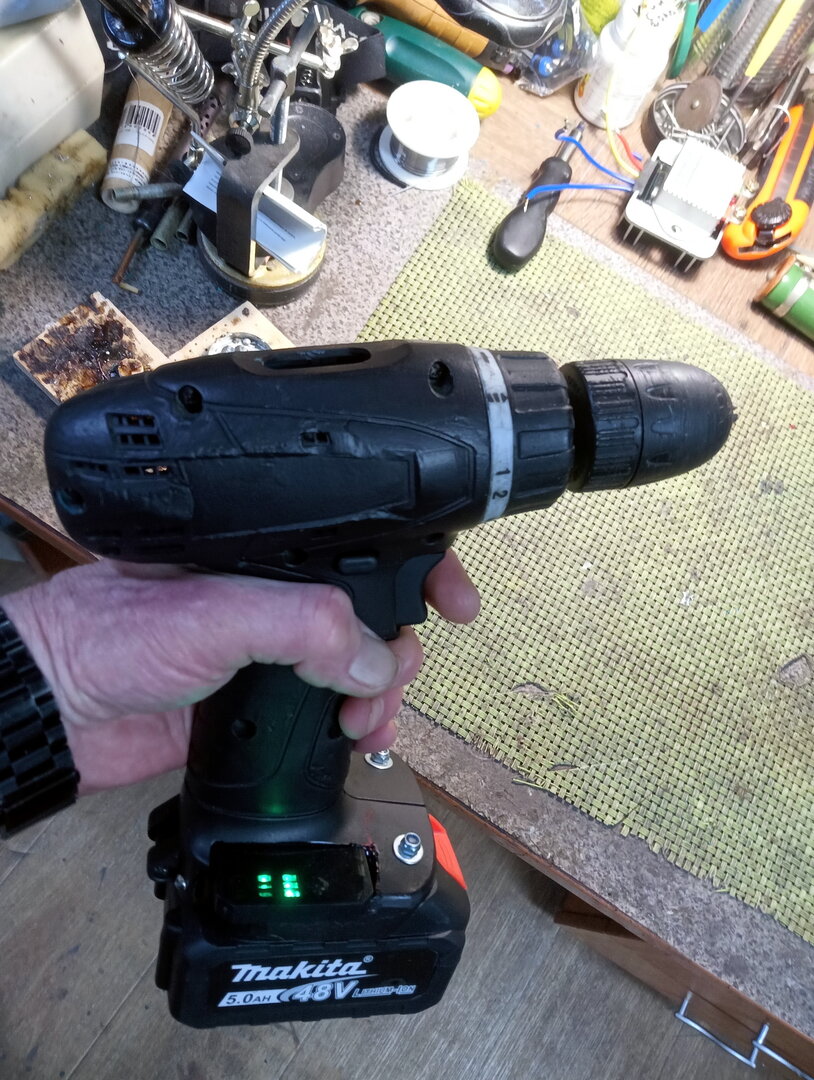

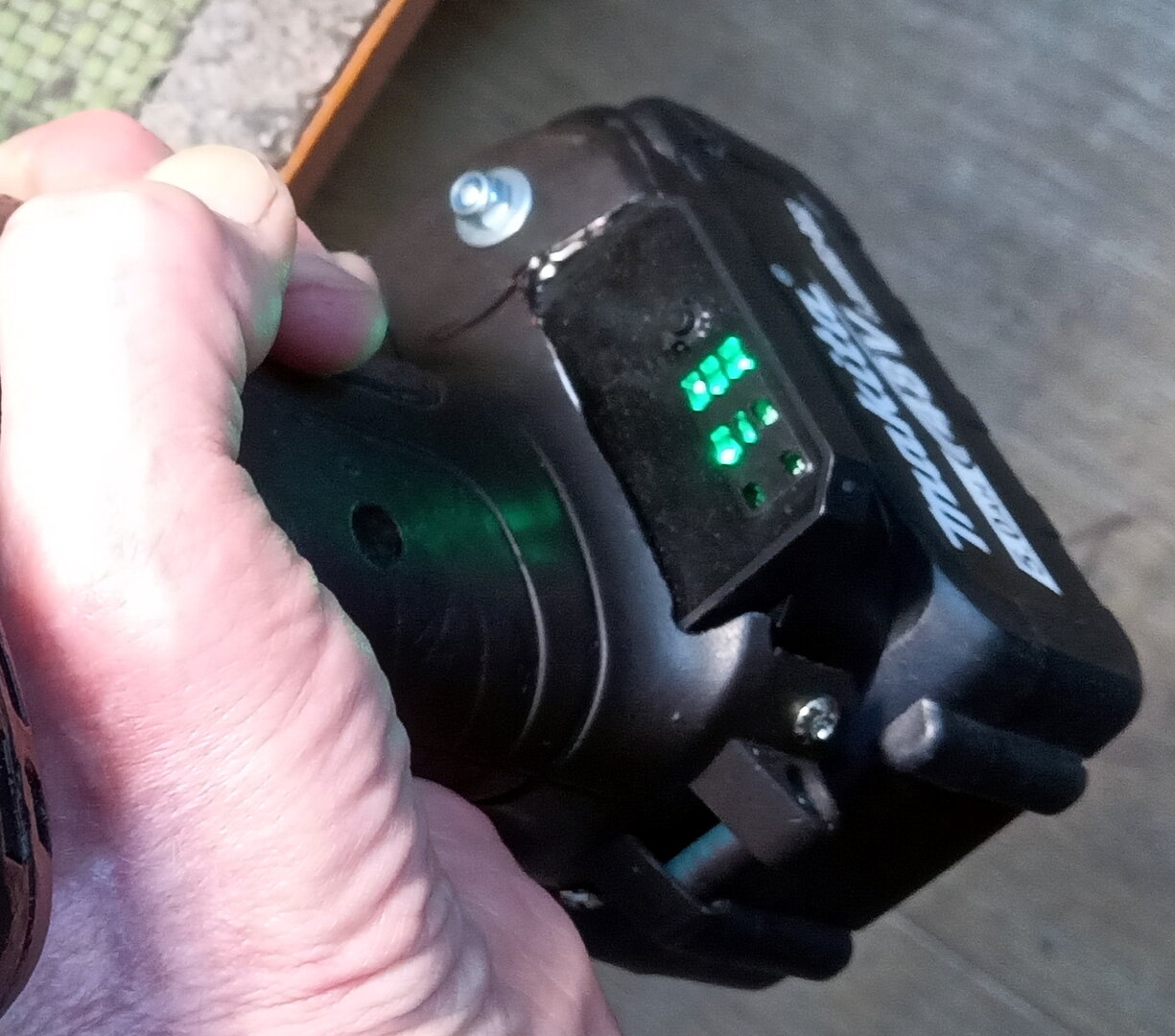

Вместил бесколлекторник с платой управления в корпус. Хорошо площадка-подошва - разлапистая, плата разместилась почти вся, на выступающем участке её блок индикации и кнопка переключения режимов.



[Classic]

а есть на форуме кто пользуется прогами для изготовления печатных плат?



[Михайлыч]

Я пробовал когда-то, лет 15 назад. Понял, что для моих потребностей эти программы избыточны. Я быстрее сам набросаю. Поэтому забросил. Как называется,не помню, надо лазить по старому компьютеру, она только под ХР работала.
Имеет смысл с ними связываться, если ваяешь что-то большое.



[Classic]

Я пробовал когда-то, лет 15 назад. Понял, что для моих потребностей эти программы избыточны. Я быстрее сам набросаю. Поэтому забросил. Как называется,не помню, надо лазить по старому компьютеру, она только под ХР работала.
Имеет смысл с ними связываться, если ваяешь что-то большое.

делал платы под одну хотелку. Решил внести изменения в файл платы *.gbr. Кучу прог перепробовал. Открывают, но не дают внести изменения. Sprint-layout вообще не всасывает его на импорте. Ki-cad , GerberView такая же хрень. Файл делал чел чужой, из Волгограда. По этому файлу делались платы на промоборудовании.



[Михайлыч]

Может, Sprint-layout старой версии? Пишут, 5 или 6 надо. Еще, пишут, Altium Designer подходит, но это профессиональное ПО. Не спец я в этом. S-l только пользовался.



[Classic]

Может, Sprint-layout старой версии? Пишут, 5 или 6 надо. Еще, пишут, Altium Designer подходит, но это профессиональное ПО. Не спец я в этом. S-l только пользовался.

я 6 ставил (который по факту 5). Не видит *.gbr
Когда с ноля рисовать, то да, можно. Но исправить gbr (который сама же и создала) не даёт. Только создавать новый, если есть база изначальная.
