Архимедов кормак. (грузило)

dedsergiy

Модератор
Команда форума
Регистрация
21.04.11
Сообщения
3.203
Реакции
2.523
Баллы
308
Город
Хабаровск
Солнышко пригревает, о лете думается уже.
Пришла в голову идея новой груз-кормушки для сильного течения. Эврика! Зазвенела в голове мысль. Архимед нам в помощь. Не зря же он говорил - Дайте мне точку опоры, и я переверну мир.

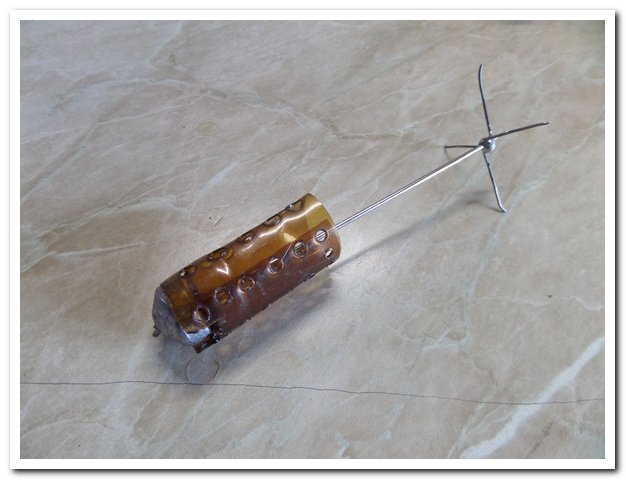

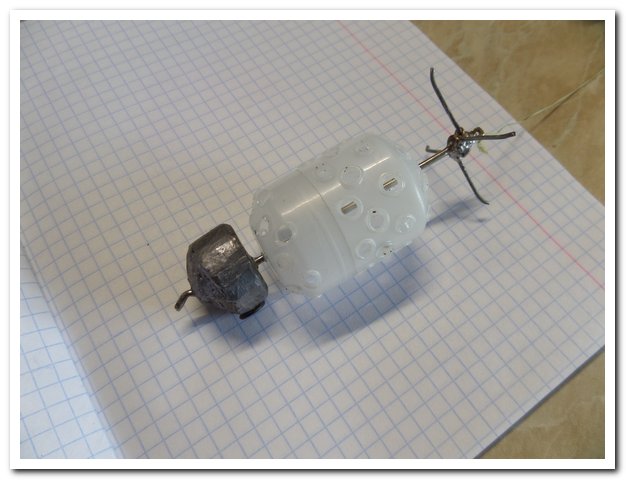

Вашему вниманию груз-кормушка с усами из сталистой проволоки в голове на более толстой проволоке (в данном случае стальные спицы от зонтика) и грузиком всего 50 - 60 гр.

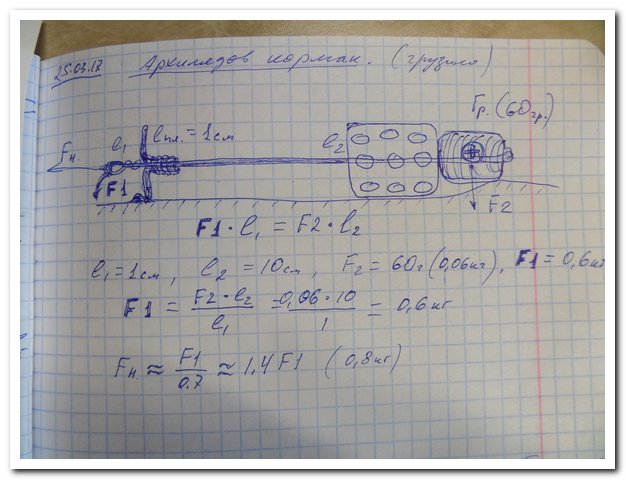

Приходилось уже делать различные варианты кормушек и с усами тоже. Но там усы делал из медной проволоки, что бы в случае зацепа путем разгибания проволоки можно было снять кормушку с зацепа. В данном случае проволока попрочней. Она лучше цепляет грунт. Как вы знаете, за счет выдувания петли шнура или лески кормушку тянет все-таки больше по вдоль. Груз-кормушка зацепилась допустим за камушек. Для ее снятия с препятствия необходимо наклонить плечо зацепа. В данном случае груз-кормушка представляет собой рычаг (Архимедов)На одно плечо действует сила тяжести грузила, на второе сила F1. Если взять плечо зацепа длиной 1 см, а длину направляющей проволоки 10 см., То сила F1 должна быть в 10 раз больше веса грузила.Ну поскольку на практике условия не идеальные ( то ус поглубже в грунт ушел, то направление натяжения другое) то сила натяжения может оказаться немного больше расчетной.Но правило все равно действует. на наземных испытаниях цеплялось хорошо и снималось при натяжении не больше 1.5 кг. От сюда груз может быть небольшой ( при 50 гр хорошо пробивает ветер) , и можно добавить прикормки в кормушку. Только надо следить, что бы усы выступали за края кормушки.
Необходимую силу натяжения лески можно регулировать смещением грузила по оси с креплением его шурупом.

Встретимся на просторах Амура.


Костя

Почетный Форумчанин
Регистрация
12.02.11
Сообщения
1.721
Реакции
4.681
Баллы
308
Корм плохо будет вымываться,может попробовать полосочки вырезать сделать окошки покрупнее.Сергей а тебе не кажется что 60г не смогут противостоять площади давления воды на кормушку?


Костя

Почетный Форумчанин
Регистрация
12.02.11
Сообщения
1.721
Реакции
4.681
Баллы
308
Если по простому,ты сделал рычаг с утяжелённым набалдажником(кормушка) на конце,вода давит на кормак и за счёт рычага усы на другом конце теряют всякий смысл.Серёга ваяй лучше блёсенки на корюшку тем более они уже у тебя проверенные ловчие получаються,жаль по зубарю блёсна не получилось попробовать.


dedsergiy

Модератор
Команда форума
Регистрация
21.04.11
Сообщения
3.203
Реакции
2.523
Баллы
308
Город
Хабаровск
,вода давит на кормак и за счёт рычага усы на другом конце теряют всякий смысл
Не соглашусь. Давление воды на леску или шнур значительно больше. Леска дугой. Кормушку разворачивает петлей по течению. Особенно, если рычаг будет такой длинный.
Осталось месяц ждать, что бы проверить...


Александр (vapren)

Почетный Форумчанин
Регистрация
01.08.11
Сообщения
4.490
Реакции
2.357
Баллы
308
Город
Николаевка
поводок с крючком наверное будет цепляться за усы.


dedsergiy

Модератор
Команда форума
Регистрация
21.04.11
Сообщения
3.203
Реакции
2.523
Баллы
308
Город
Хабаровск

Amur4anin

Новичок
Регистрация
02.06.16
Сообщения
42
Реакции
30
Баллы
8
Город
Белогорск

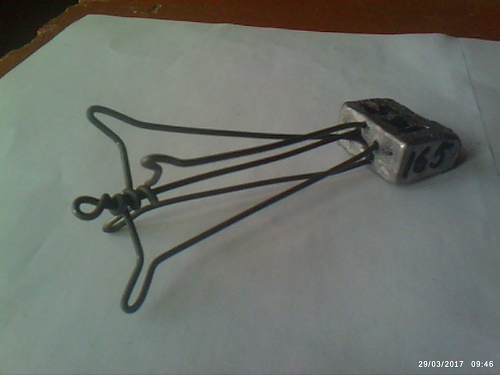

Сделал грузило по Вашей схеме . Посмотрим как будет держать .


dedsergiy

Модератор
Команда форума
Регистрация
21.04.11
Сообщения
3.203
Реакции
2.523
Баллы
308
Город
Хабаровск
Не плохо. Только надо было и кормушку сразу поставить. И еще я думаю зацепы должны быть позацепистости. А все-таки не веришь, что с меньшим грузом держать будет. ;)


Amur4anin

Новичок
Регистрация
02.06.16
Сообщения
42
Реакции
30
Баллы
8
Город
Белогорск
Идея с рычагом понравилась . Зацепы развернул поперёк , цеплять стали лучше . Можно их сделать на 5мм шире , хуже не будет .

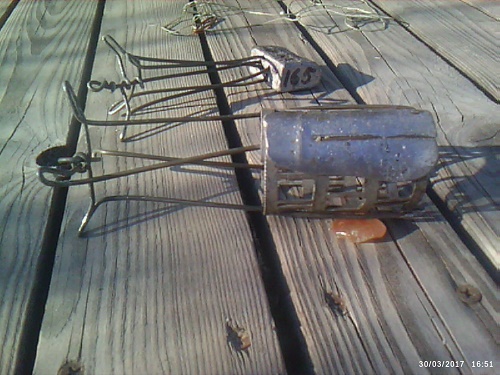

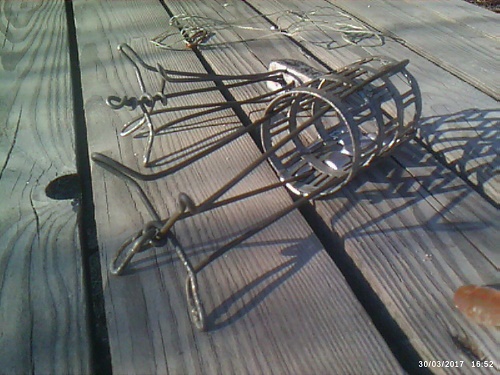

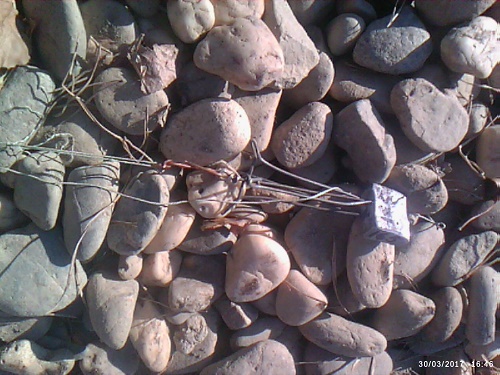

Сделав ещё рычаг с кормушкой , провёл испытания .

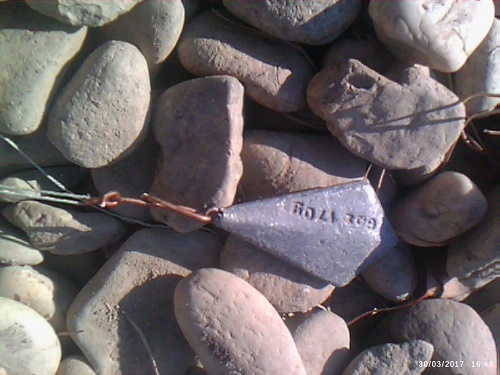

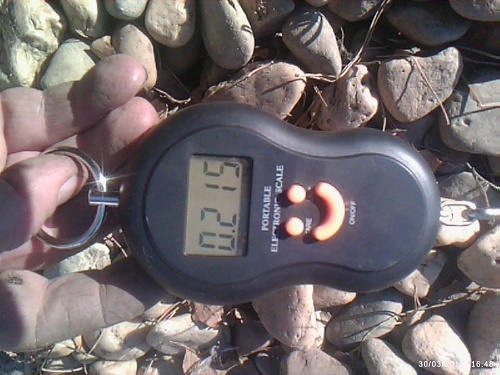

Стандартный груз 170гр при волочении по гравию показал сопротивление от 115гр до 215гр .

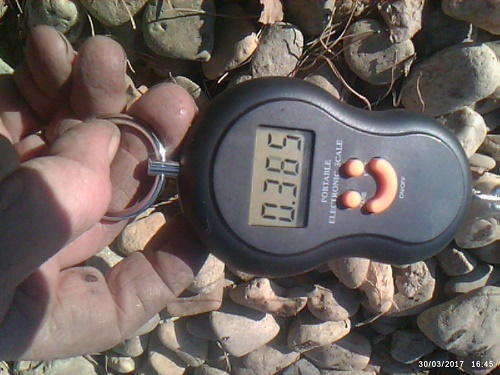

рычаг 165гр от 150гр до 365гр .

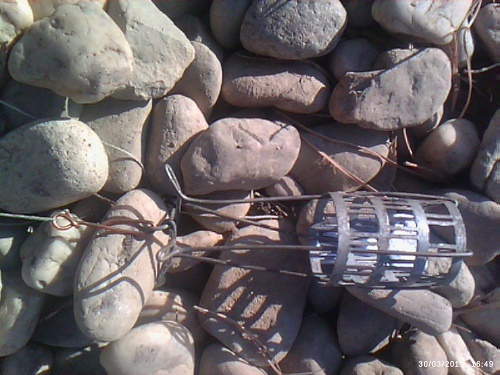

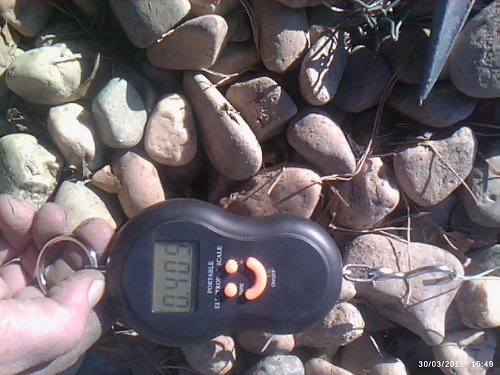

рычаг-кормушка 75гр от 95гр до 405гр .
Всё на фото .


dedsergiy

Модератор
Команда форума
Регистрация
21.04.11
Сообщения
3.203
Реакции
2.523
Баллы
308
Город
Хабаровск
Отличные кормушки, хороший результат.
