Кораблики Подводный или придонный кораблик.

Тема в разделе "Летние Снасти", создана пользователем dedsergiy, 11 июн 2013.

  1. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Подводный или придонный кораблик.

    Идея придонного кораблика родилась после работы над обычным корабликом или водяным змеем, как его называют.Были изготовлены и одинарные кораблики, и катамараны,простые и с реверсом.Даже в виде рыбок.
    Все они работали, но имели один недостаток - для их запуска нужно вывести кораблик на достаточно сильное течение, а у берега обычно течение слабое.Попытки заброса не всегда оказывались удачными, чаще
    все шло комом. Но плюсов больше.( 6979..80 -Большой кораблик из алюкобонда с поплавком по верхней кромке. 6976..77 -"- в виде рыбки. 6978 -"- с огрузкой в хвосте. 5839..40 - поплавок для сестры рыбачки.
    5657..58 -
    Подледный кораблик в действии, 5659- схема действующих сил. 4580 - маленький кораблик из алюкобонда с пенопластом. 4553...55 - большой кораблик - катамаран с реверсом. 4530...35 - большой реверсивный
    кораблик из алюкобогда с пенопластом ).


    Вложения:

    • 42796.jpg
      Размер файла:
      196 КБ
      Просмотров:
      1.274
    • 42797.jpg
      Размер файла:
      167,8 КБ
      Просмотров:
      1.303
    • 42798.jpg
      Размер файла:
      190,1 КБ
      Просмотров:
      1.147
    • 42799.jpg
      Размер файла:
      149,7 КБ
      Просмотров:
      1.306
    • 42800.jpg
      Размер файла:
      189,6 КБ
      Просмотров:
      1.395
  2. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Еще кораблики.


    Вложения:

    • 42801.jpg
      Размер файла:
      158,1 КБ
      Просмотров:
      1.251
    • 42802.jpg
      Размер файла:
      163,5 КБ
      Просмотров:
      1.483
    • 42803.jpg
      Размер файла:
      172,5 КБ
      Просмотров:
      1.194
    • 42804.jpg
      Размер файла:
      153 КБ
      Просмотров:
      1.168
  3. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Для тех, кто не знаком с водяным змеем, напомню, что он сделан по принципу воздушного змея.В обоих случаях на расположенный под определенным углом атаки змей или кораблик действует набегающий поток
    воздуха или воды, которые создают подъемную силу, увлекающую змей вверх в небо, а кораблик к противоположному берегу.
    Идея придонного кораблика родилась и развивалась из желания управлять снастью под водой.Чем плоха идея " поплавка для сестры рыбачки ", где при потяжке снасть сразу приподымается над препятствиями?
    Или " Подледный кораблик ", где блесна премещается и управляетя подо льдом с перемещением как вдоль течения, так и немного поперек с возможностью проводить приманку ( воблера или блесну ) на разных
    уровнях. Сюда также можно отнести " Амурскую палочку " с регулируемым отводом - тоже аналог подводного змея. ( 7649 )
    Суть придонного кораблика - тот же водяной змей, но с отрицательной плавучестью.То есть он тонет под действием своего веса. Можно сделать его просто из пластика или даже металла, а можно сверху приклеить
    пенку или пенопласт для того, что бы приподнять верхний край. В результате при потяжке змейчик будет сразу подыматься и подымать за собой оснастку. В случае без пенки есть вероятность зацепа кораблика за
    дно. Но придется немного коснуться теории.


    Вложения:

    • 42806.jpg
      Размер файла:
      189,7 КБ
      Просмотров:
      1.115
    • 42807.jpg
      Размер файла:
      137,4 КБ
      Просмотров:
      1.200
    • 42808.jpg
      Размер файла:
      131,9 КБ
      Просмотров:
      1.102
    • 42809.jpg
      Размер файла:
      177,4 КБ
      Просмотров:
      1.108
  4. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Дело в том, что любая плоскость или любой предмет, который тоже обладает плоскостью, представляют в движущемся потоке воздуха или воды колебательную систему. Все зависит от точки крепления кораблика.
    Для любопытных могу дать ссылку на мою эмпирическую формулу колебалки, которая выложена в " Амурской рыбалке " с самодельных снастях.
    Это свойство колебаться в надвигающемся потоке можно использовать для придания колебаний определенной амплитуды и частоты подводному кораблику. Который будет передавать их снасти. А можно уменьшить
    влияние этих колебаний. Для этого согласно моей формулы колебалки нужно отнести на некоторое расстояние точку крепления кораблика от корпуса ( в моей формуле это коэффициент выпуклости ), или отвести
    пониже жестко закрепленный груз, соответственно увеличивая по необходимости его вес. В случае свободной подвески к кораблику грузила или снасти в виде блесны или любой другой, кораблик начинает колебаться,
    так как после перемещения под действием силы тяги, его возвращает в первоначальное положение сила тяжести грузила, которе осталось в первоначальном положении. Таким образом колебательный процесс и
    повторяется. В случае снижения этих колебаний и смещения точки крепления кораблика чуть вверх и в сторону от центра парусности кораблика, Последний начнет передвижение и поперек течения, вытягивая снасть
    в сторону противоположного берега. На практике это получается не так сильно, как с обычным надводным корабликом, так как действует еще сила сопротивления потоку самой лески. В результате угол смещения
    кораблика относительно берега будет меньше, и тем меньше, чем дальше будет отпущен кораблик.
    Сама приманка может быть закреплена как жестко к кораблику, так и в скользящем варианте. При превышении силы тяжести приманки или грузила подъемной силы кораблика последний опускается на дно.Но при
    потяжке всплывает и передвигается как против, так и поперек течения. Таким образом, повторяя потяжки , можно отводить придонный кораблик с приманкой все дальше и дальше.
    Теперь коснусь самого изготовления придонного кораблика. Как я уже писал, можно его сделать просто плоским, и сделать крепежные отверстия с разным смещением от центра парусности. Если это отверстие находится
    на продольной оси, но выше центра парусности, то кораблик при потяжке будет просто подымать снасть. Этот вариант почти аналогичен " Поплавку для сестры рыбачки ". ( 5839..40 ), ( 7929 - малые змейчики с
    фиксированной огрузкой, пластиковые и металлические с доп. пенкой). Кстати у него большие возможности.
    Напимер, призабросе блесны на дамбе Воронежа десять раз цеплял за камни и при потяжках удавалось освободить блесну. Лишь на одиннадцатый раз засела капитально и пришлось оборвать. К тому же блесну можно
    провести на любом горизонте глубин. Стоит только ускорять или замедлять протяжку. Если использовать и боковое смещение, то блесну можно проводить, смещая и поперек течения.
    Но, чем тоньше пластина, тем сильнее колебания. Поэтому на части корабликов выходные отверстия я делал через пенку, получая как бы отвод крепления от поверхности. Чуть более сложные варианты с дополнительным
    поворачивающимся рычажком через который идет леска к удилищу. И еще. Леску с снасти пропускаю через пару отверстий с выводом в самом низу кораблика. Грузило или приманка уже сама огружает кораблик и
    стабилизирует его. На упрощенных вариантах смещенный выход делал через трубчатые полиэтиленовые стоечки. Технология их изготовления , как у " электро-мух ".
    Ну и в добавок была изготовлена блесна на основе кораблика. К плоской блесне из нержавейки припаял крючок. А леску продел через отверстия как у кораблика . Плюс доп. гузило. Угол наклона можно сделать разным,
    насверлив доп. отверстий по оси. Ход нормальный. ( 7987..89 - металлический змей-приманка).
    Вот различные варианты изготовления придонных корабликов. ( 7094 - средний, основа с огрузкой. 7095 - большой для " резинки ". 7074 - большой с фиксированной огрузкой с регулировочными отверстиями.7922...26 -
    змейчик из жестяной пластины с пенкой. 7929 - малые змейчики с фиксированной огрузкой с доп пенкой и регулировочными отверстиями через пенку.7931..32 -из пластины алюкобонда с медным огрузочным штырьком и
    пенкой. 7920 - отдельный придонный кораблик пластиковый и металлический с доп. крепежным рычажком).
    Буду рад, если это кому-нибудь будет полезно и продвинет к дальнейшим разработкам.


    Вложения:

    • 42811.jpg
      Размер файла:
      168,9 КБ
      Просмотров:
      1.047
    • 42812.jpg
      Размер файла:
      185 КБ
      Просмотров:
      1.160
    • 42813.jpg
      Размер файла:
      177,4 КБ
      Просмотров:
      1.152
    • 42814.jpg
      Размер файла:
      178,6 КБ
      Просмотров:
      1.089
    • 42815.jpg
      Размер файла:
      187,3 КБ
      Просмотров:
      1.133
  5. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Остаток картинок.


    Вложения:

    • 42816.jpg
      Размер файла:
      187,9 КБ
      Просмотров:
      1.034
    • 42817.jpg
      Размер файла:
      191,5 КБ
      Просмотров:
      1.093
    • 42818.jpg
      Размер файла:
      153,7 КБ
      Просмотров:
      999
  6. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Неделю не было интернета, так что накопилось.
    Во-первых 21-го был на Тунгуске.Ловил на мух трегубчиков. Ловил и просто удочкой на погружающуюся мормушку и матчевым спинингом с поплавком дальнего заброса, а спереди в метре от поплавка муха на поводке. Кончик удилища подымаешь повыше и играешь мушкой . Трегубчики в очередь выстраиваются. Интересная рыбалка получилась. Но там была заводь с обраткой и мелководье вдоль берега. А чуть дальше забросишь, приходится сплавом ловить.
    Так вот, что бы замедлить процесс сплава поплавка сделал поплавок-кораблик для дальнего заброса. Принцип, как у моих придонных корабликах. Только плавучесть должна быть положительная.
    Сделал его из твердой древисины в виде рыбки. Отверстия сделал чуть выше центра парусности по центру и со смещением. Эти смещения и создают тягу, которая тащит кораблик к противоположному берегу, конечно под углом к берегу. Но все равно можно удерживать кораблик в каком-либо месте и манипулировать подвешенными выше мухами. А за поплавком можно привязать еще поводок с тонущей мухой.


    Вложения:

    • 43802.jpg
      Размер файла:
      176,8 КБ
      Просмотров:
      1.056
    • 43803.jpg
      Размер файла:
      199,3 КБ
      Просмотров:
      1.108
  7. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Последняя модификация подводного змея.
    Змей вместо сбирулино.
    С помощью этого змея можно забрасыватть на большие расстояния легкие приманки, такие, как легкие блесны, стримеры, мокрые и сухие мухи. Продумана и регулировка скорости проводки при разной скорости течения. Для этого леску выводим через кембрик на регулировочном рычажке, регулируя высоту ее выхода относительно центра парусности змея. Чем больше скорость течения или скорость проводки, тем ближе к центру парусности должна выходить леска.
    Силу тяги змея поперек течения или против течения регулируем, перемещая конец регулировочного рычажка в сторону. Этим обеспечиваем перемещение змея поперек течения. Таким образом можно завести и остановить приманку в любом выбранном месте реки или продолжить проводку в заданном месте, не перебрасывая её заново.
    Так же можно провести приманку на любом заданном уровне. Для этого нужно посчитать скорость погружения змея при остановке потяжки и после этого вести её на постоянной скорости. Если течение сильное и змея при остановке подымает на поверхность, надо или опустить выход лески на регулировочном рычажке или увеличить нижнюю огрузку змея.


    Вложения:

    • 47743.jpg
      Размер файла:
      185,8 КБ
      Просмотров:
      973
  8. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск

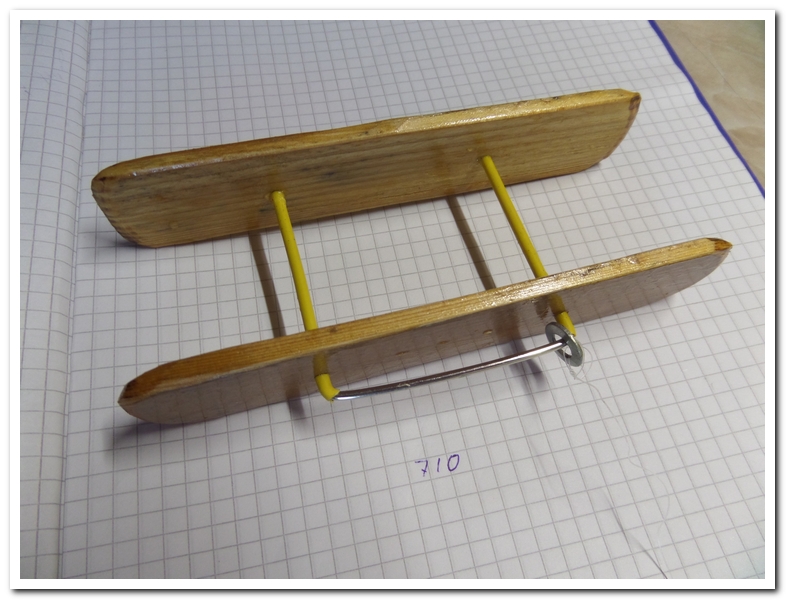

    SAM_1919.jpg Кораблик из паркетных пластин. 16х4 см. SAM_1919.jpg
    Остались после ремонта дощечки от паркета. Чуть подшлифовал и обточил. Скрепил дощечки скобой согнутой из спицы от зонта. Закрепил секундным клеем. Для задания реверсивного движения служит шайба одетая на скобу.
    Расстояние крепления скобы выбраны так , что бы при натяжении лески кораблик на течении располагался примерно под углом 45 градусов к течению. Силы , действующие на кораблик, тянут его к противоположному берегу. Установить его в любой точке можно , пройдя с ним вдоль берега.
    Реверс включается очень просто. При движении кораблика на короткое время отпускаем леску. Кораблик по инерции проходит еще немного. Этого достаточно, что бы водой шайбу сдвинуло на другой конец скобы. Новая потяжка лески заставит кораблик двигаться назад к вашему берегу. Остановка потяжки, и кораблик снова устремляется к противоположному берегу.
    Конструкция уже общеизвестна. Просто у меня получился хороший кораблик из подручных материалов.
    О ловле на кораблик можно прочитать в множестве источников.

  9. Владимир khv
    Онлайн

    Владимир khv Почетный Форумчанин

    Регистрация:
    26 янв 2016
    Сообщения:
    1.075
    Симпатии:
    1.003
    Баллы:
    308
    Город:
    г.Хабаровск
    Что бы караблик работал нужно две точки крепления У-образного шнура. А у вас одна. Попробуйте воздушного змея привязать просто к шнуру что получится?

  10. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Извините, вы плохо знакомы с темой. Посмотрите хотя бы сообщения сверху. Вариант типа катамаран более устойчив. И достаточно одной тяговой лески, так как выбрано правильное место крепления, как я писал выше. Попробуйте.

  11. Сергей Д.
    Оффлайн

    Сергей Д. Новичок

    Регистрация:
    13 мар 2011
    Сообщения:
    279
    Симпатии:
    23
    Баллы:
    8
    Рыбачил с корабликом в детстве на Байкале. Именно с реверсным вариантом. Течения нет, выбираешь залив метров в 500 и ходишь с корабликом быстрым шагом. До конца залива дойдёшь, прямо на воде перещёлкнишь кольцо и обратно. Минус кораблика в том, что объект ловли должен быть не крупным (например хариус), сложно вываживать, мешает сам кораблик. И вытаскивая рыбу приходится заново заводить кораблик. Опять же очень много промахов от рыб, так как мухи двигаются не по естественной траектории. На горной летом ловлю на "балду" (огруженный поплавок и к основной леске мухи верховые). Если рыбачить с берега, то постоянные промахи, а если с лодки сплавом, то эфективно.

    dedsergiy нравится это.
  12. dedsergiy
    Оффлайн

    dedsergiy Модератор Команда форума

    Регистрация:
    21 апр 2011
    Сообщения:
    3.167
    Симпатии:
    2.466
    Баллы:
    308
    Город:
    Хабаровск
    Интересная практика. Да, с корабликом порой не просто. Поэтому-то его и рекомендуют больше на горных реках, где быстрое течение, и заводить быстрее.

  13. Сергей Д.
    Оффлайн

    Сергей Д. Новичок

    Регистрация:
    13 мар 2011
    Сообщения:
    279
    Симпатии:
    23
    Баллы:
    8
    На Байкале основной целью кораблика было провести верховые мушки в 40-60 метрах от берега. Сейчас, лично мне, с современными спинингами и катушками проще и удобнее мухи закинуть при помощи балды. Хотя с корабликом рыбачить интересно, азартно и не скучно.
