Испытательный полигон НИИ энергетики СибНИИЭ

[Болотный кот]

Всем здравия, думаю тут наверняка полно электриков и энергетиков поэтому эта тема их должна заинтересовать особо. Сегодня я принёс на ваш суд высоковольтный испытательный стенд полигона НИИ энергетики СибНИИЭ. Таких полигонов во всей РФ известно всего четыре. Два из них частично живы и используются, этот же застыл на консервации.

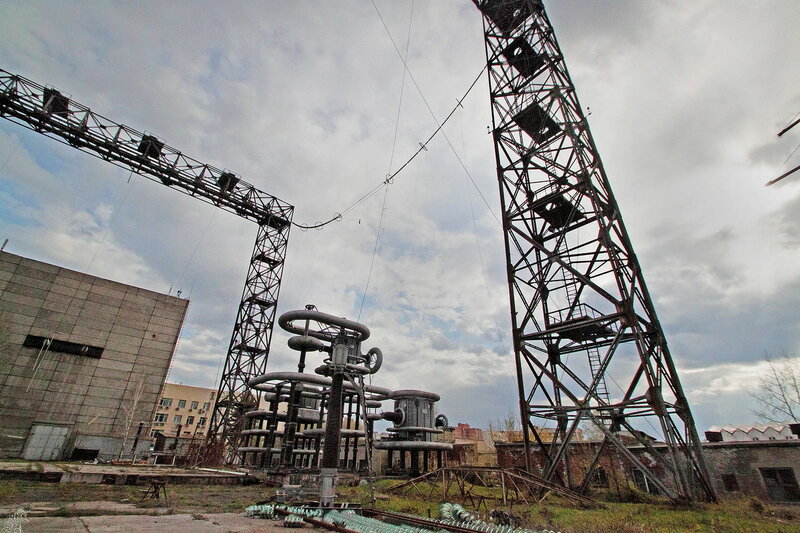

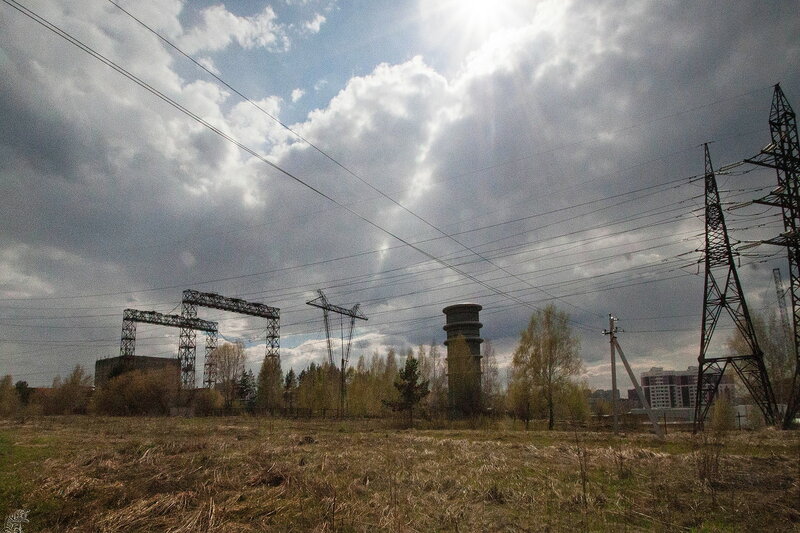

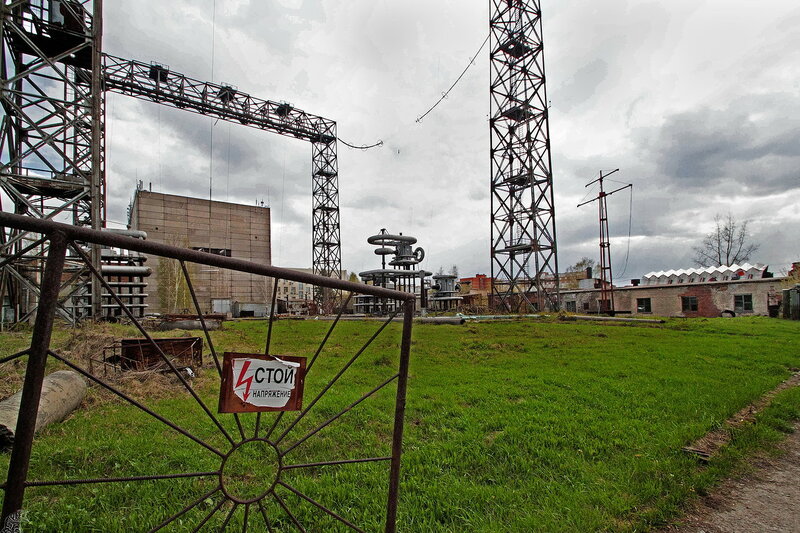

Издалека он выглядит так. Громадная башня которую нубы справедливо именуют как "башня Тесла" сразу привлекает внимание.


НИИ занимался исследованиями поведения изолирующих свойств материалов при воздействии на них напряжения до 4 мегавольт, а так-же тестированием различных видов вантовых и одноточечных опор ЛЭП на напряжения 1150 киловольт.


Но начнём обзор с башни.

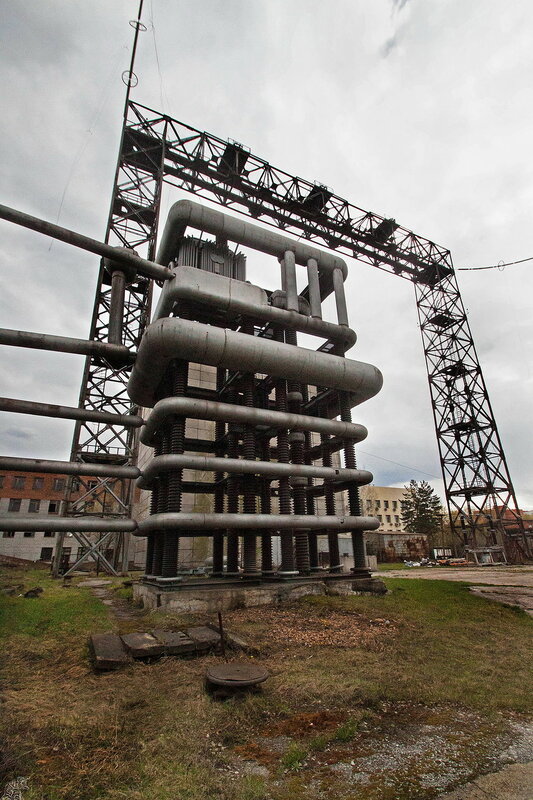

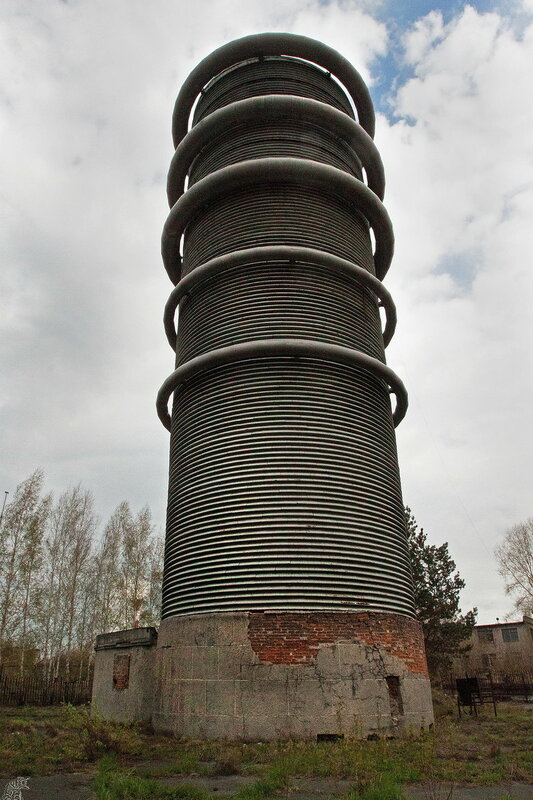

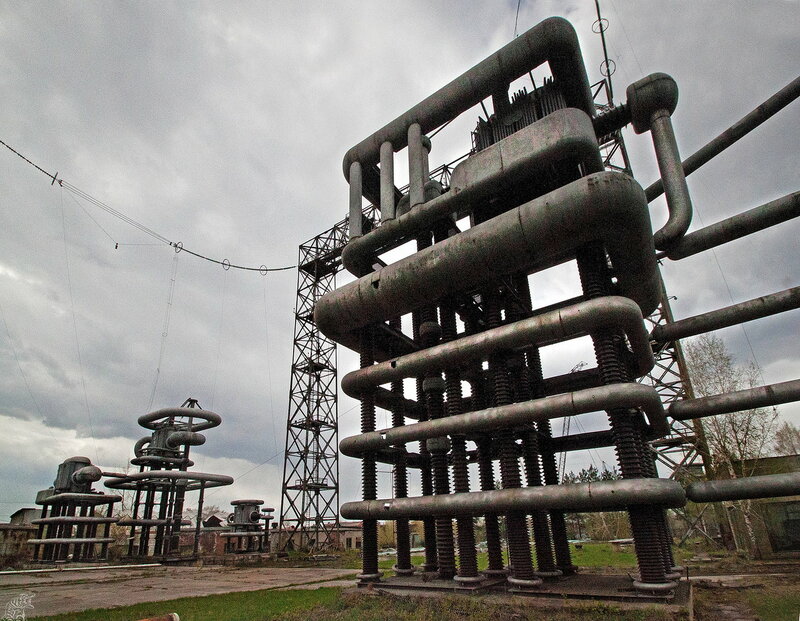

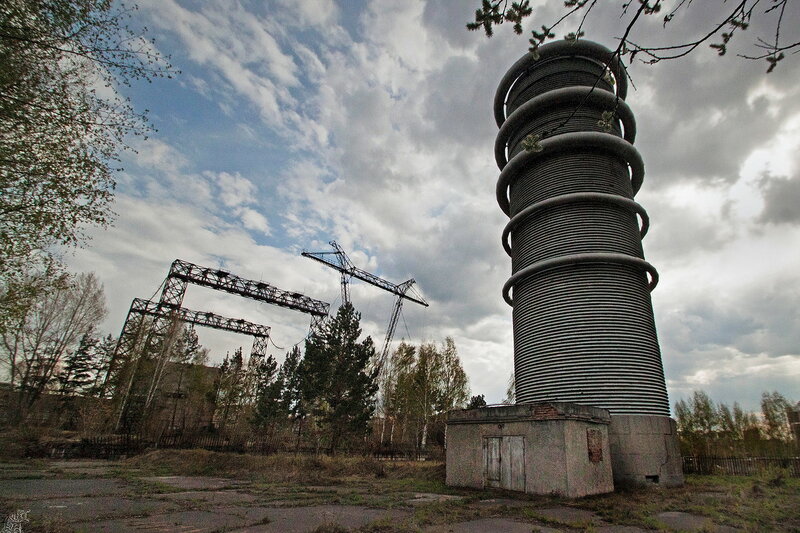

ГИН-генератор импульсного напряжения, он же Генератор импульсов высокого напряжения Маркса. Область его применения в науке (и не только в науке) достаточно велика-от исследования импульсных электромагнитных излучений до ядерных и термоядерных испытаний.


Впечатляет не правда ли? Генератор несмотря на заброшенный вид запитан довольно свежими кабелями.

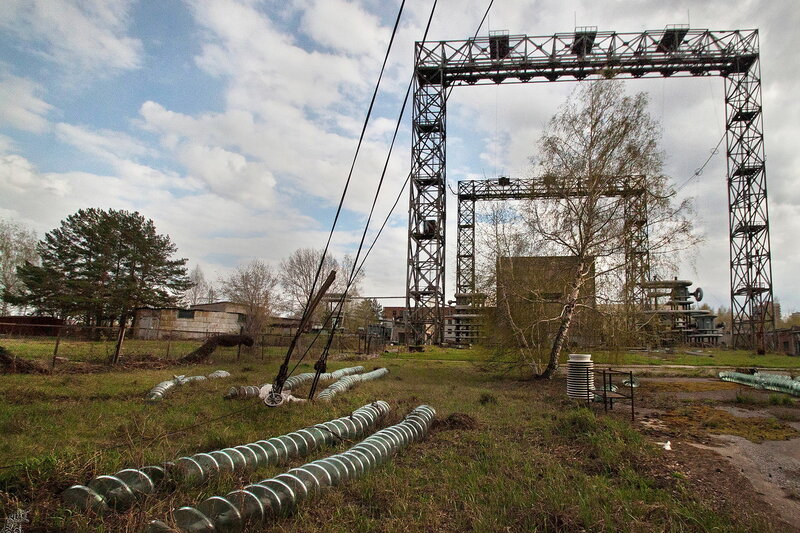

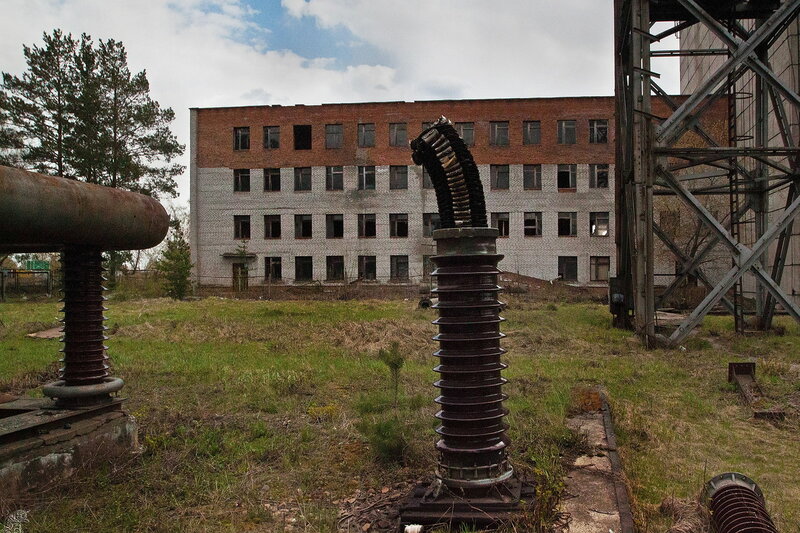

Пойдём дальше. По земле тут и там разбросаны змейки различных изоляторов.

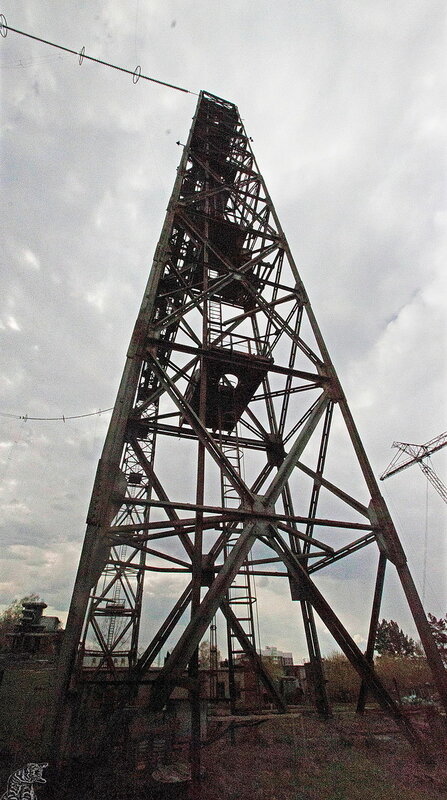

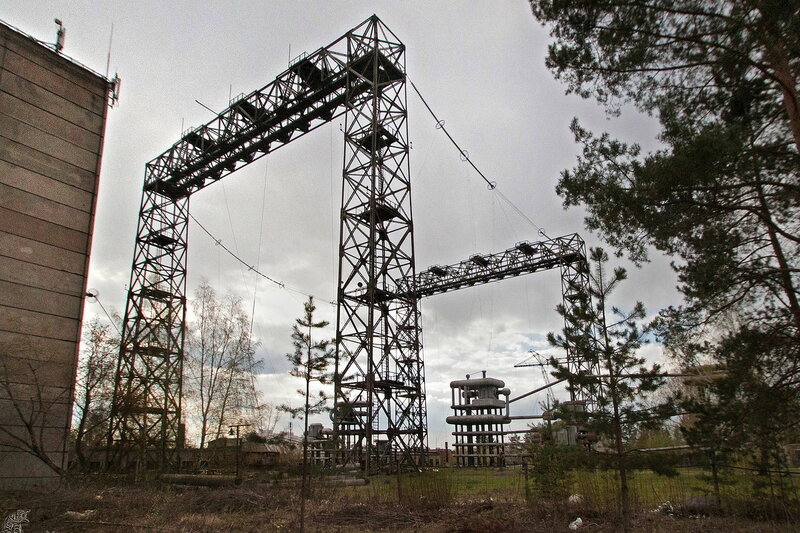

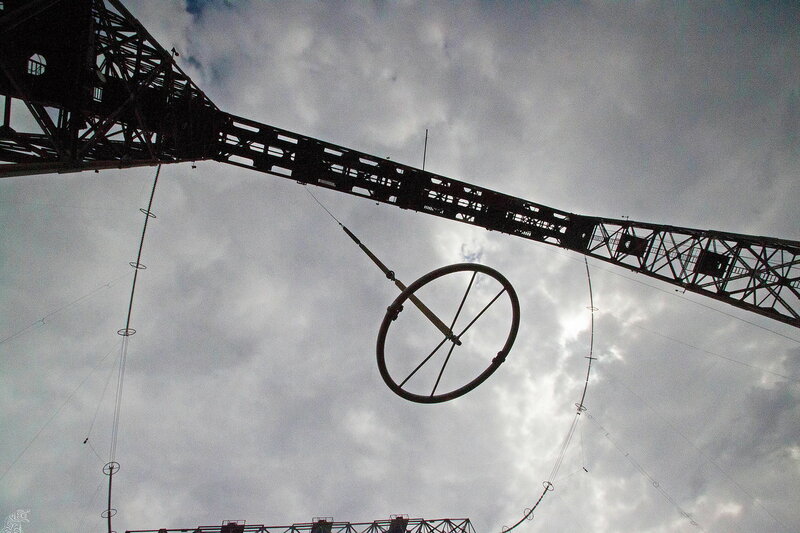

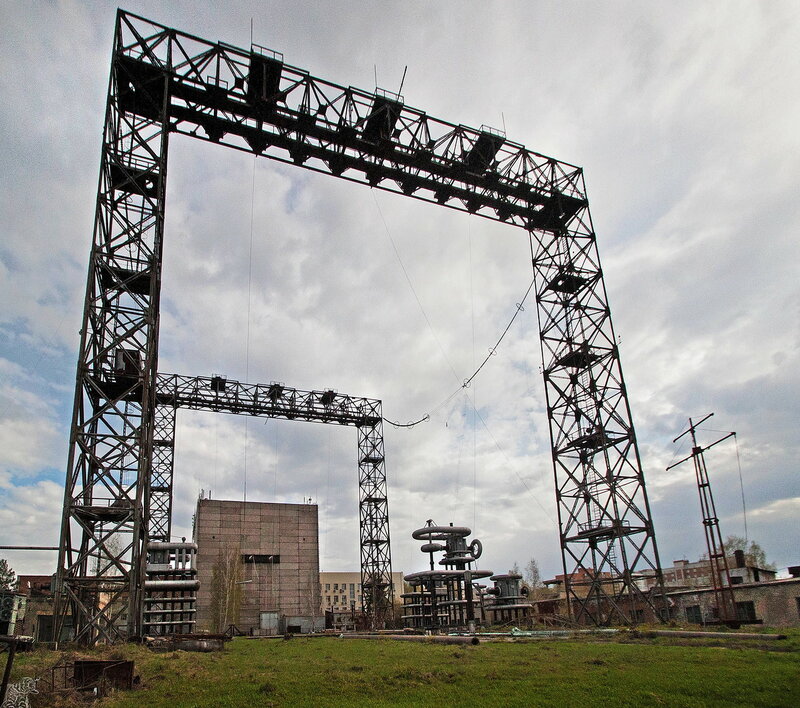

Опоры испытательных стендов.

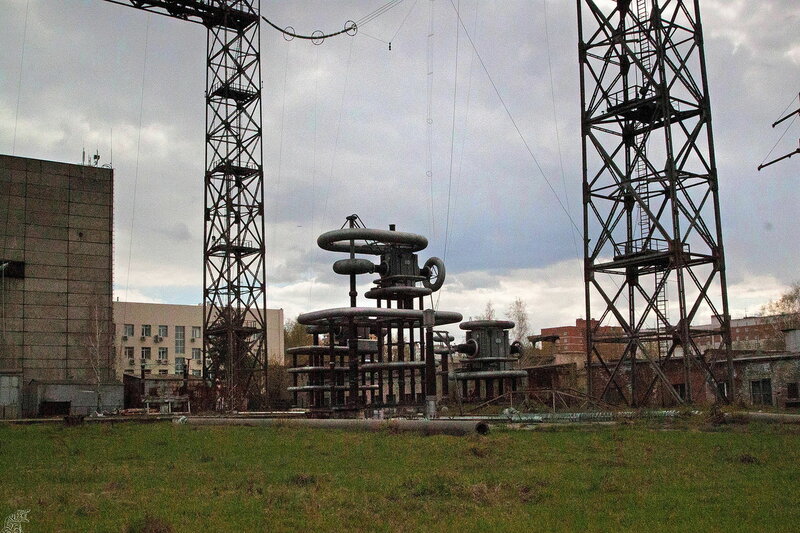

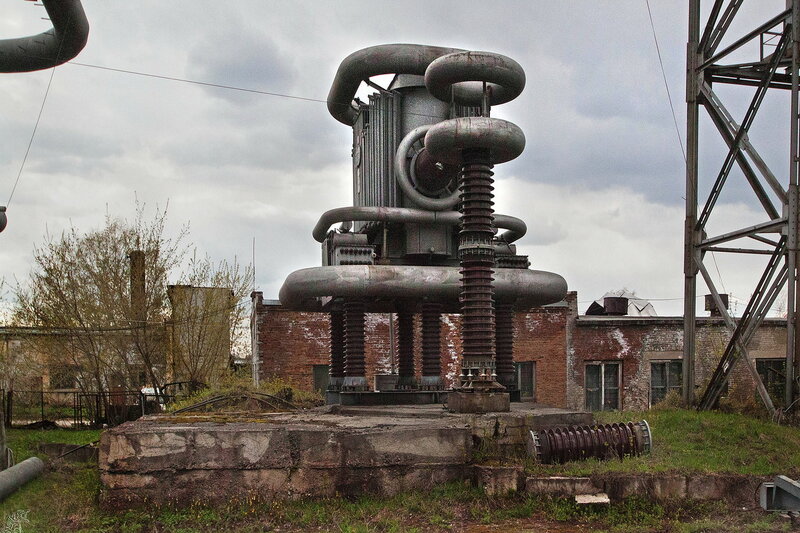

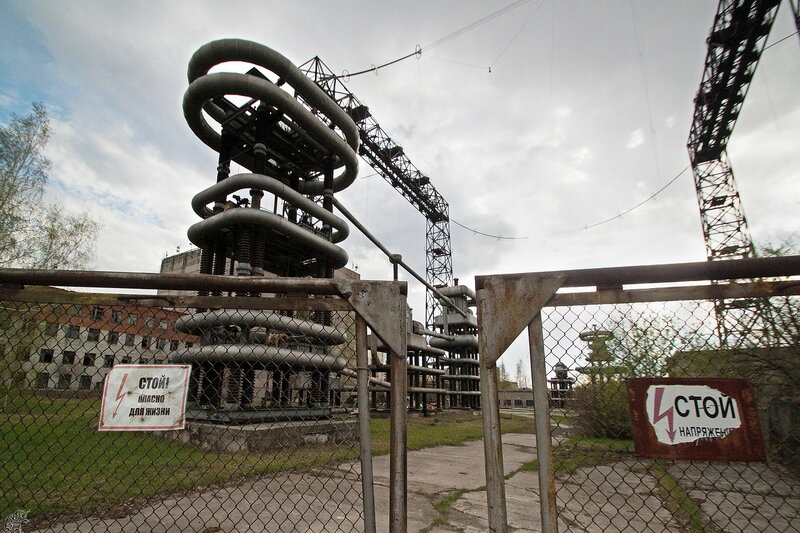

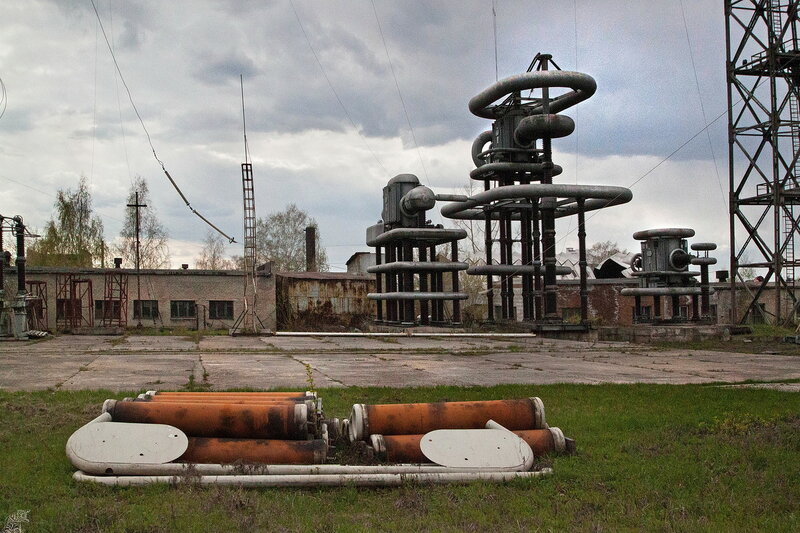

Тут и там видны повышающие трансформаторы фантастических форм расчитанные на рабочие напряжения до четырёх миллионов вольт!!! Побежали к ним скорее!

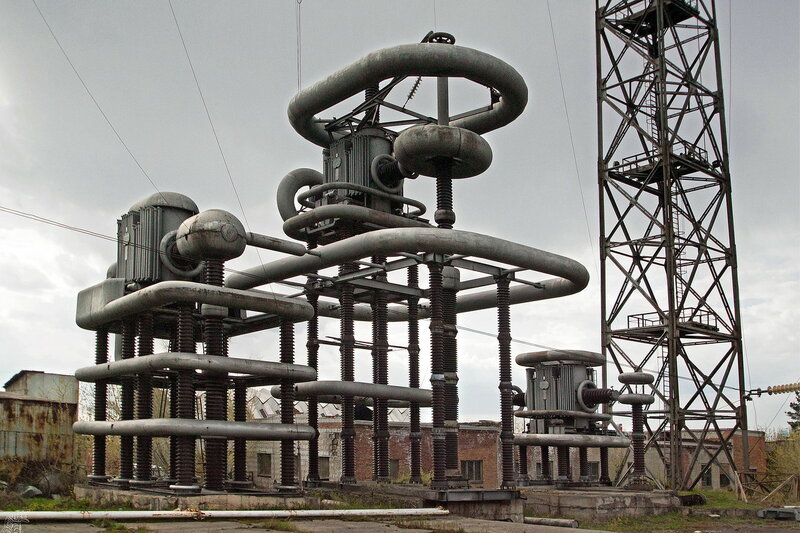

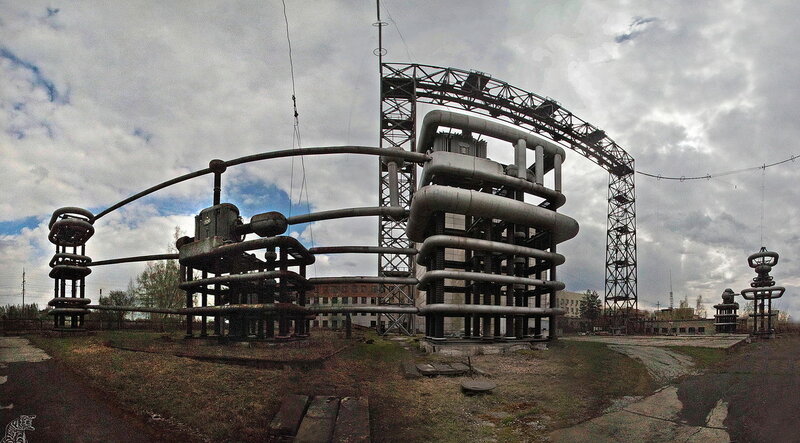

Трансформаторы рассчитанные на работу со сверхвысокими напряжениями. Всё оборудование произведено в ГДР, в 70-х годах на Народных предприятиях (VEB).
Все эти трансформаторы собраны и подготовлены к отправке в VEB Transformatoren- und Rontgenwerk (TuR), вероятно, по спец. заказу СССР-многие таблички набиты на русском.








Стенд выглядит так, буд-то бы его активно уничтожают металлисты но пока что это не так и тут всё охраняется в таком виде уже лет 10. Есть информация, что стенд хотят опять оживить и предпосылки к этому есть.




Хотя верится в это с трудом когда смотришь на всё это ржавеющее под открытым небом железо...

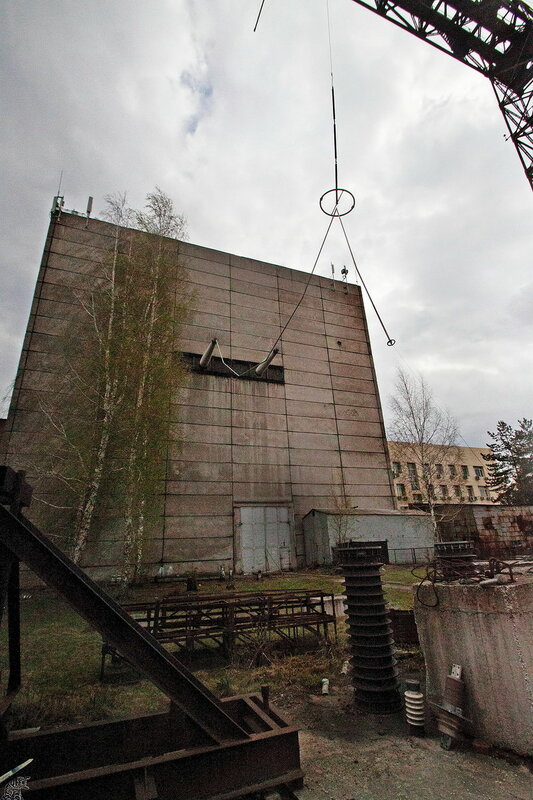

Рядом расположено здание без окон.



[Болотный кот]

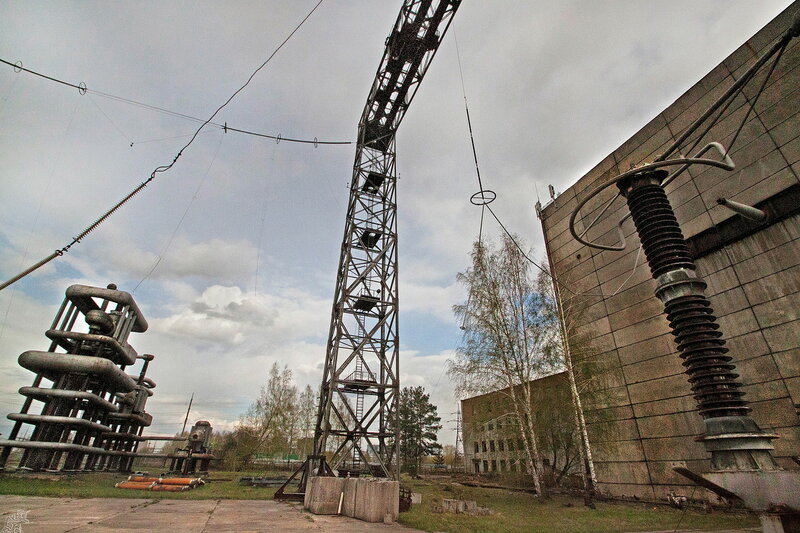

Подойдём ближе посмотрим что из него торчит.

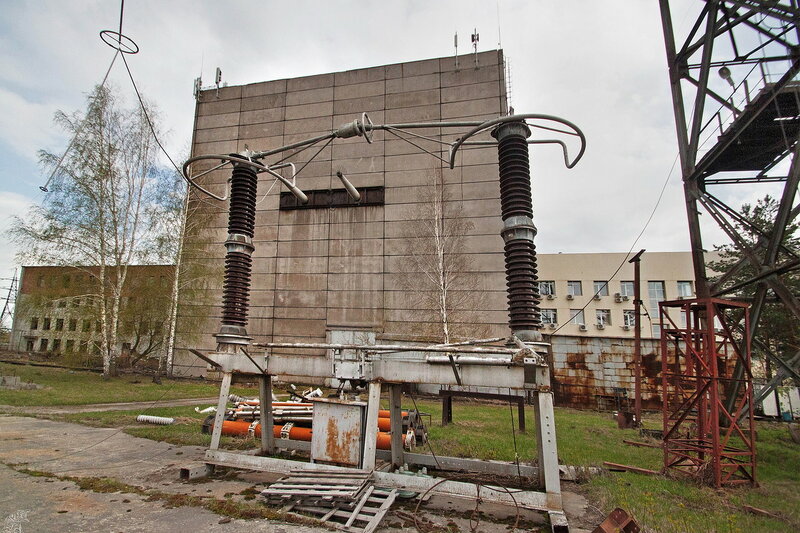

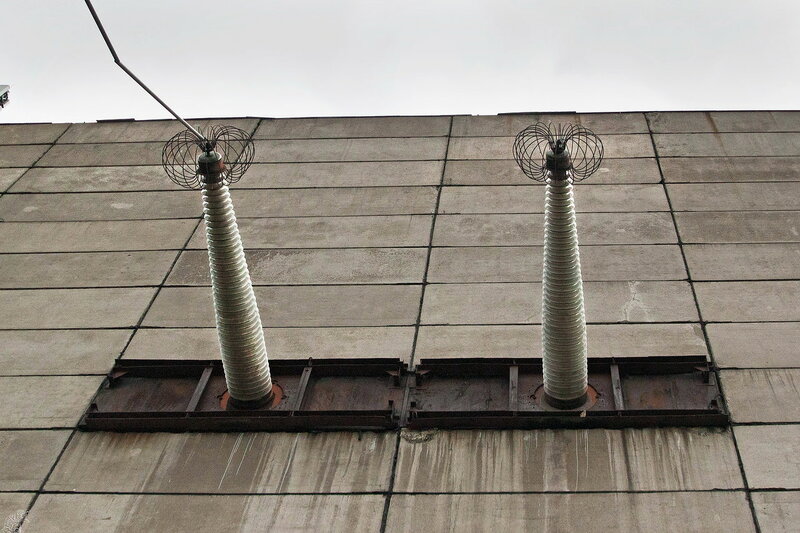

Это венчики разрядника.

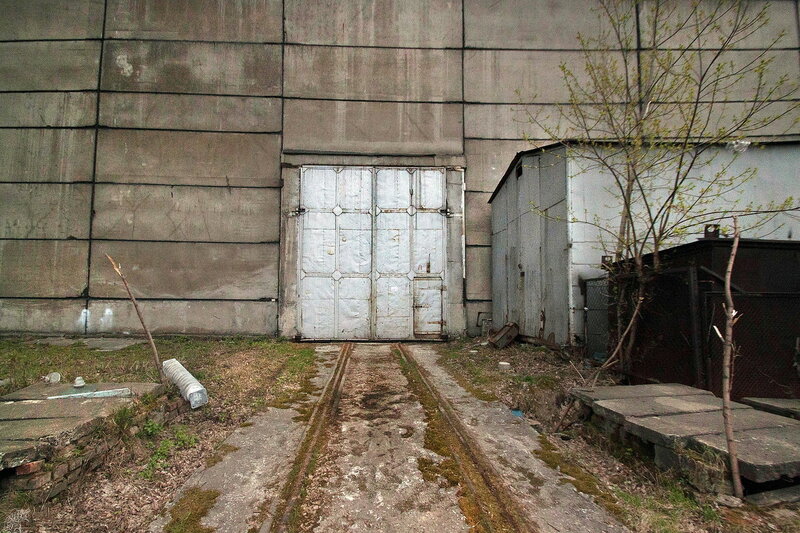

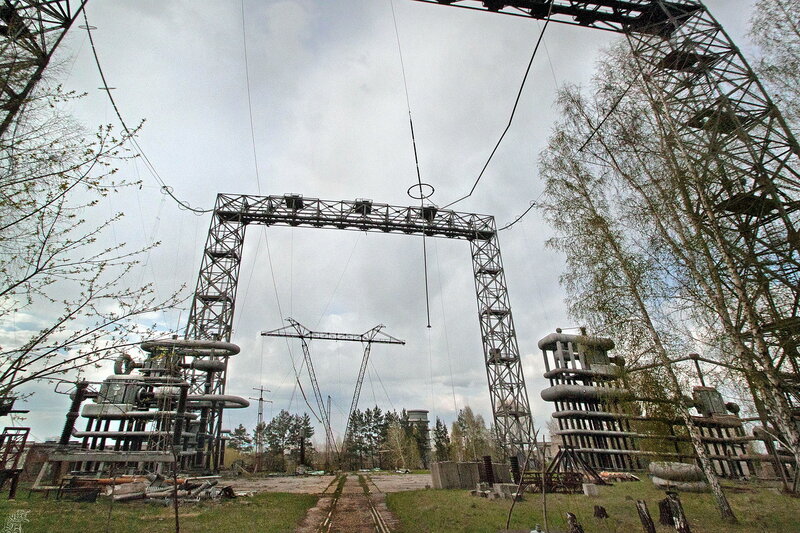

В здание ведёт узкоколейка по которой выкатывали испытываемые образцы. Очевидно само здание является ещё и цехом, но оно хорошо охраняется. Внутри всё цело.


Да и зайти туда может не каждый работник.

А вот так здание выглядит изнутри. Фотка с интернета т.к. самим нам в него попасть не довелось.

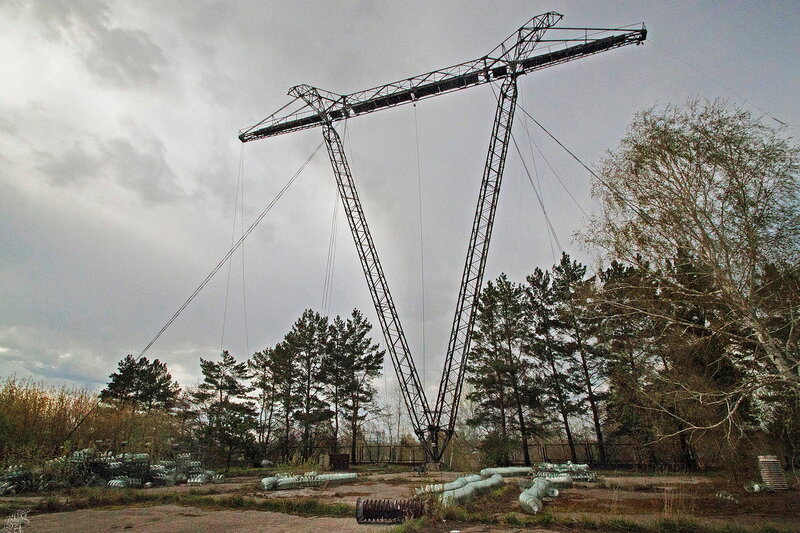

Вдали торчит отключенная одноточечная опора ЛЭП. Если приглядеться то за ней есть ещё вантовая опора состоящая из двух мачт на растяжках-тросах.


Когда-то их тут испытывали, а сейчас они активно применяются по всей стране.

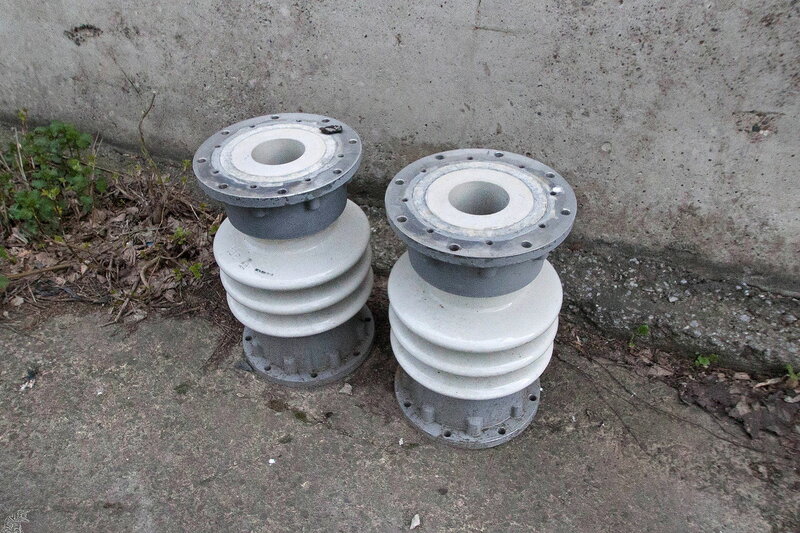

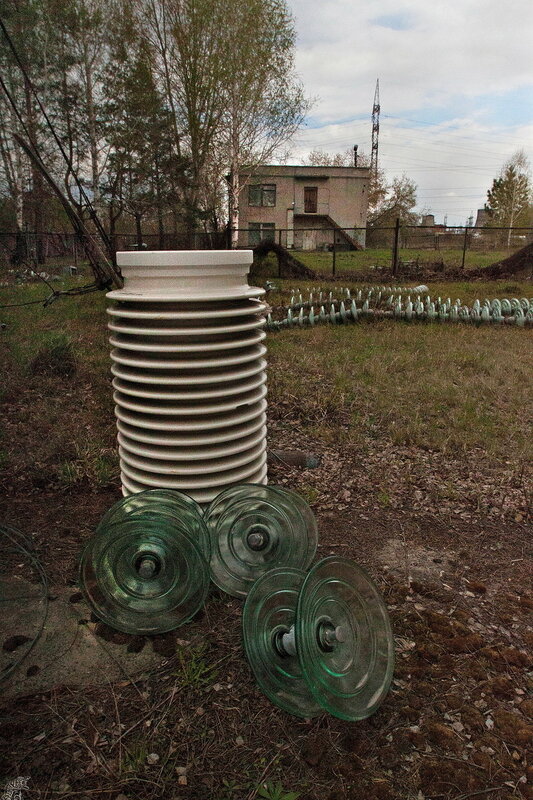

Ещё немного пройдёмся по территории. Да это тоже огромный изолятор.


Вдали торчит жёлтое рабочее здание НИИ в котором всё живо и работают люди.

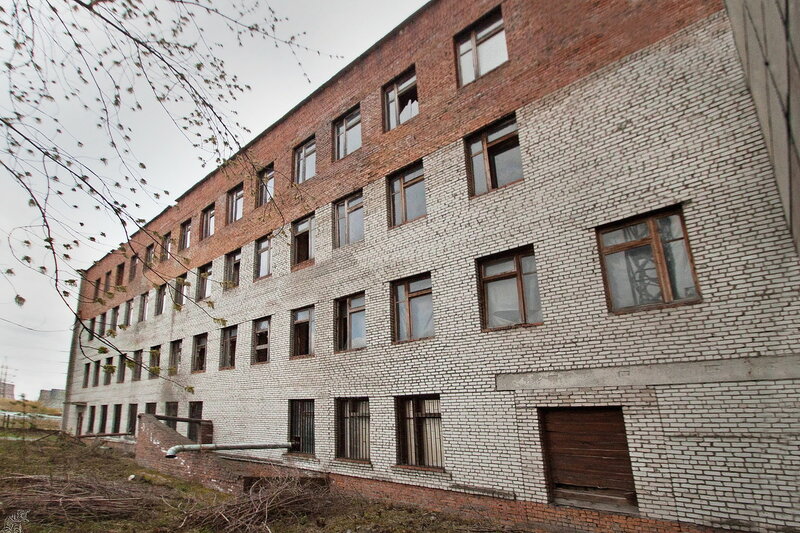

А это здание заброшено. В нём не интересно, да и оно не имеет выходов в самое интересное.

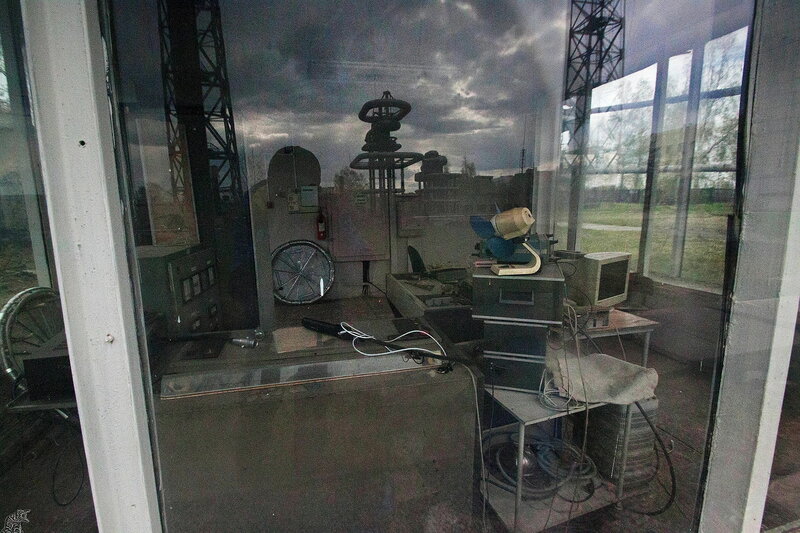

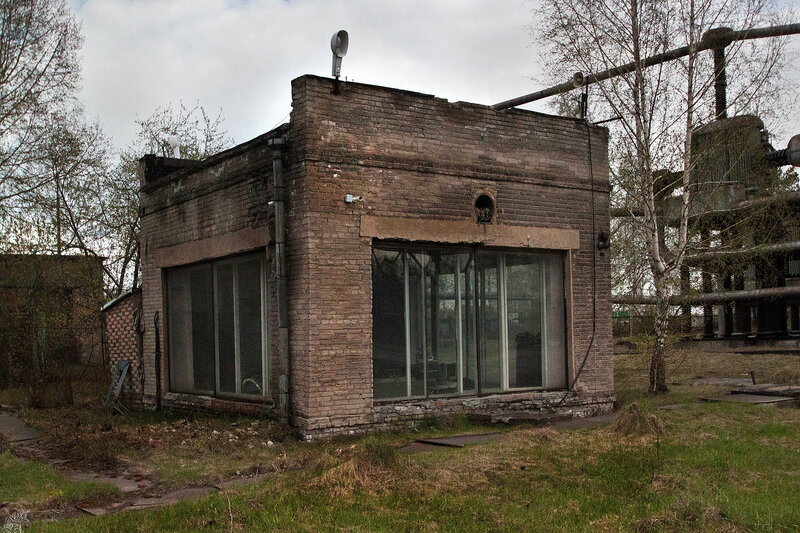

Одно из помещений управления стендами.


Внутри находится пульт. Смонтирована новая система пожарной сигнализации. Работает охранная система. В них мы естественно не пойдём.



[Болотный кот]

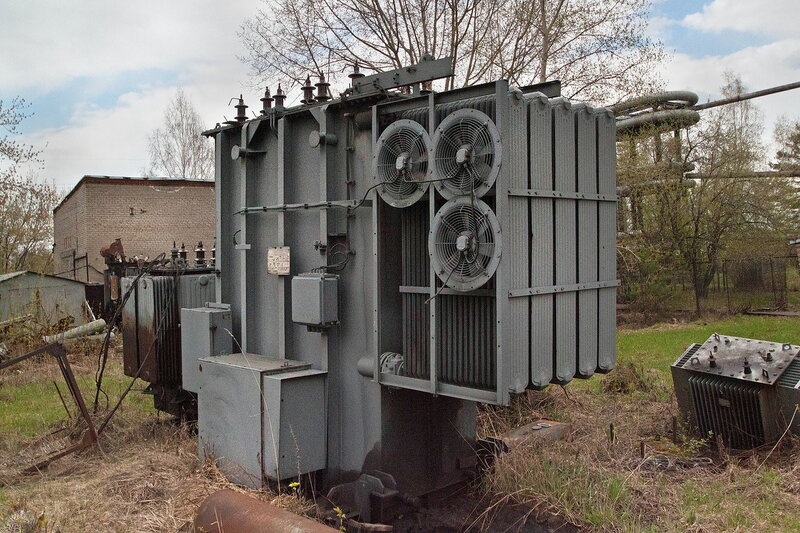

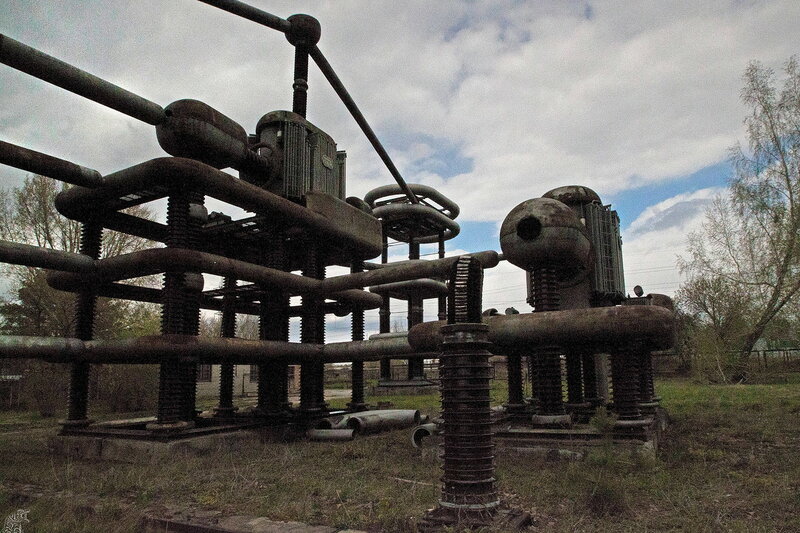

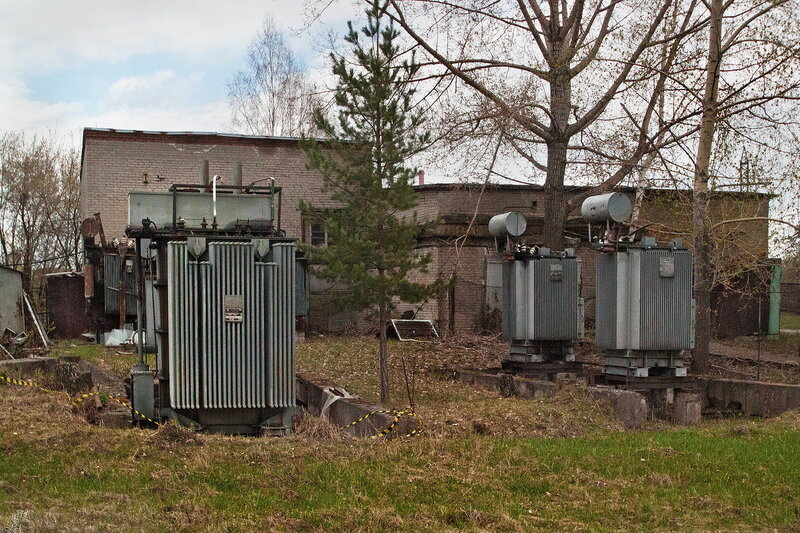

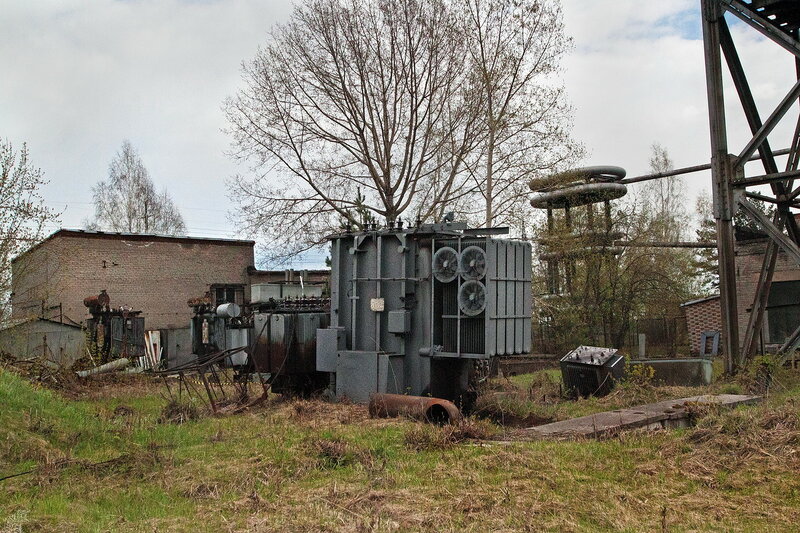

Повышающие трансформаторы с принудительным воздушным охлаждением.




Посмотрим поближе.

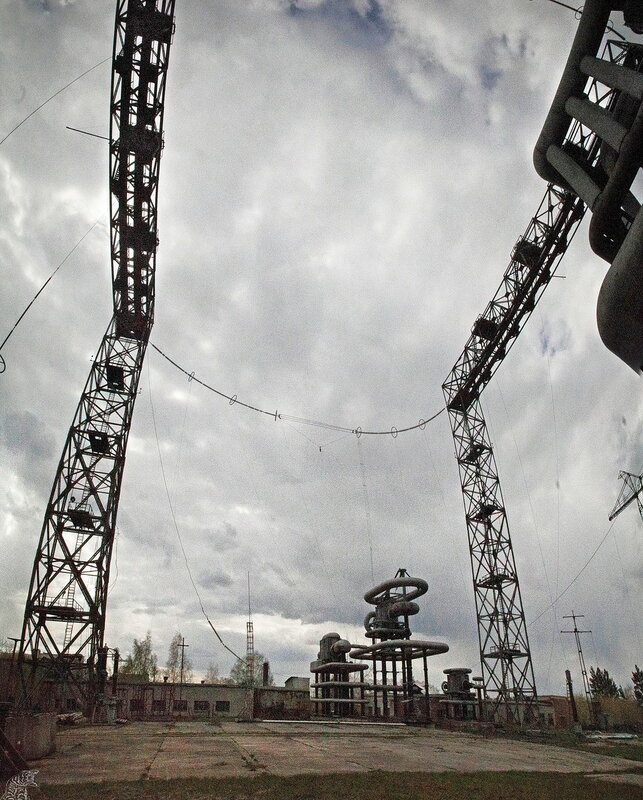

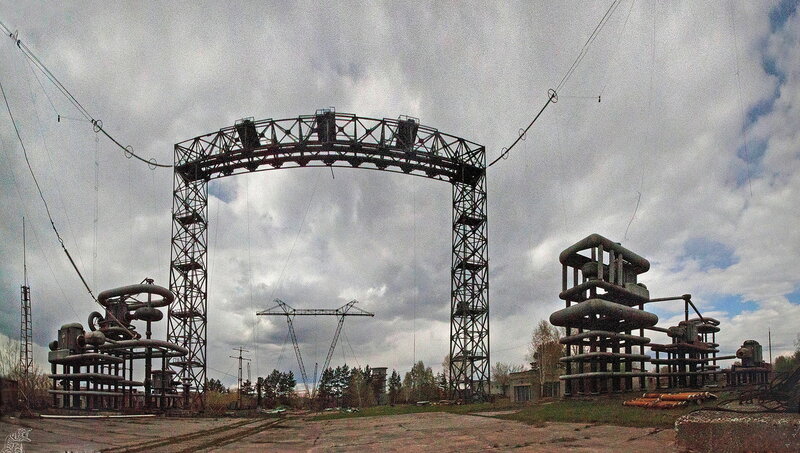

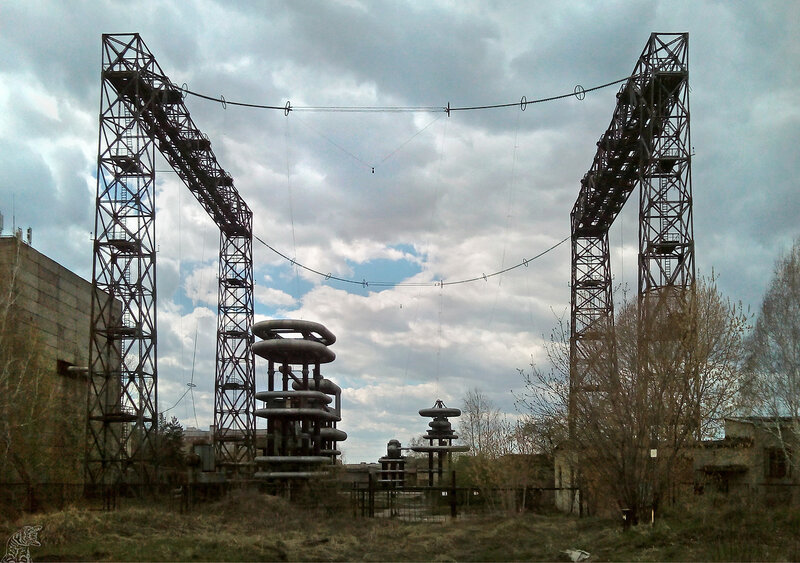

Окинем прощальным взглядом опоры растяжек стендов.


Ну и пора уходить пока охрана лояльна и не препятствует фотографированию.

Фотоиллюстрация из какой-то забугорной книги про работу этого ГИН-а.


И несколько коряво раскрашенных мной фоток про тестируемые образцы с этого же журнала.
Такая вот интересная штука.



[Болотный кот]

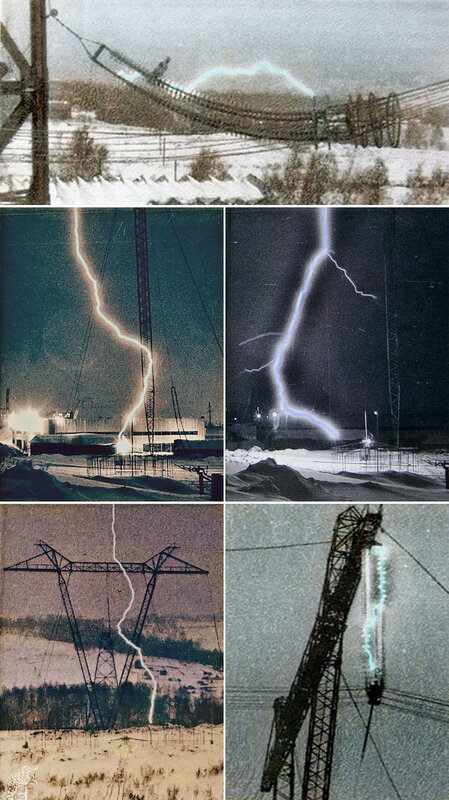

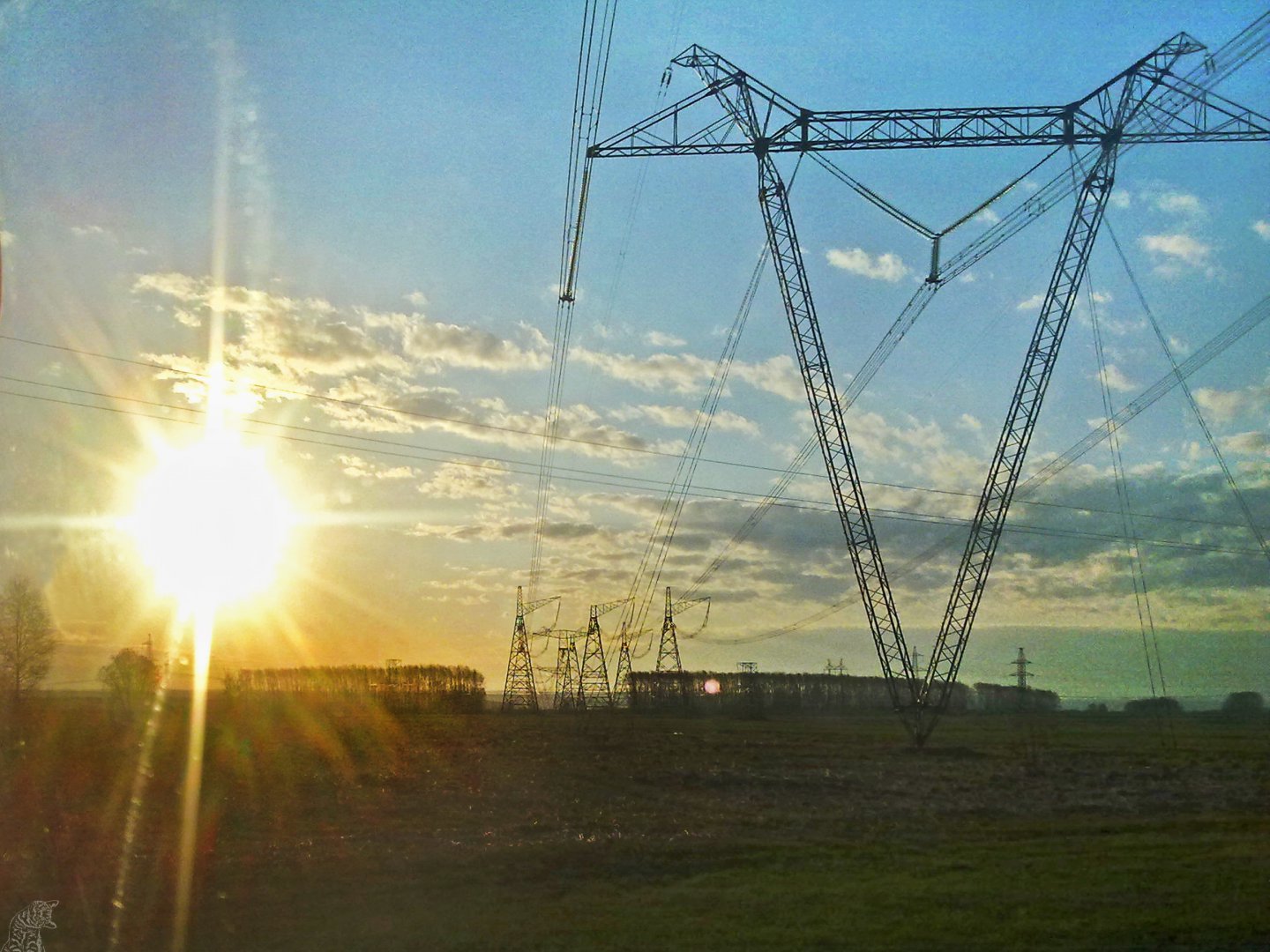

Результаты работы стенда в современном мире для наглядности.



[DimaN]

Спасибо! Очень познавательно. С удовольствием всегда изучаю установки и оборудование связанное с электричеством. Тем более это физическое явление изучено человечеством менее чем на 50%. Видно, что вы подготовились и постарались немного изучить обьекты темы. Это не Лучегорск случайно?



[Болотный кот]

Спасибо! Очень познавательно. С удовольствием всегда изучаю установки и оборудование связанное с электричеством. Тем более это физическое явление изучено человечеством менее чем на 50%. Видно, что вы подготовились и постарались немного изучить обьекты темы. Это не Лучегорск случайно?

Не. На ДВ таких полигонов нам пока не известно. Один в Питере, один в Москве, один в Новосибирске (этот) и ещё один где-то не вспомню на вскидку. Если в Лучегорске есть что-то подобное то я выезжаю.



[DimaN]

В районе Лучегорска есть подобные опоры. Ну и сам городок именуется в народе городом энергетиков. Вот я и подумал, что там. Хотя конечно на ваших фото уж очень фантастические обьекты для наших мест. Хотя, -чем черт не шутит!



[Болотный кот]

В районе Лучегорска есть подобные опоры. Ну и сам городок именуется в народе городом энергетиков. Вот я и подумал, что там. Хотя конечно на ваших фото уж очень фантастические обьекты для наших мест. Хотя, -чем черт не шутит!

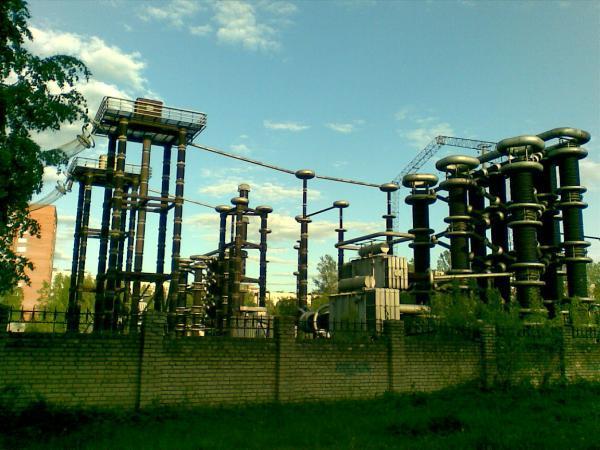

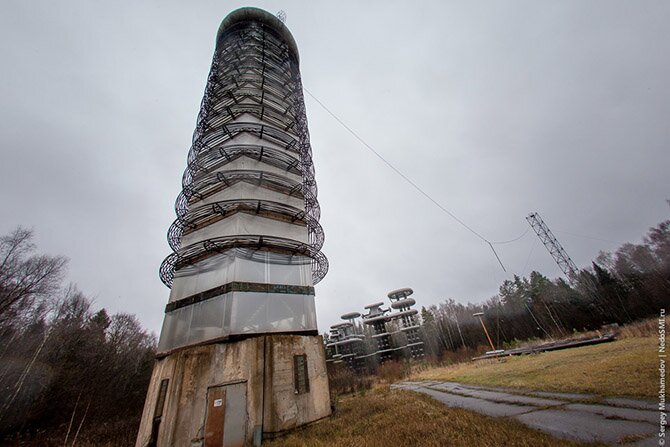

Да не. Такие опоры по всей РФ активно используются давно. На каждом таком полигоне испытывали что-то своё. Кстати этот стенд считается малышом. Для примера вот Московский:

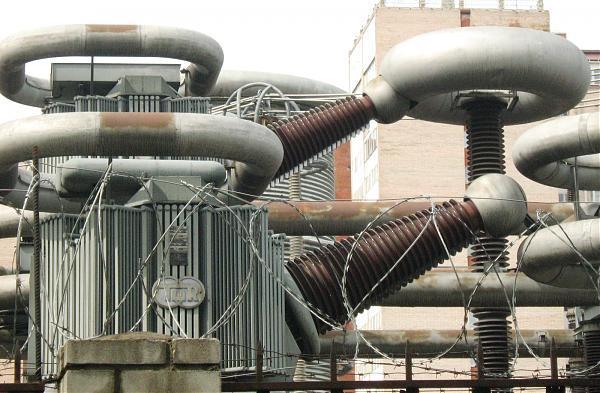

И в Питере:



[просто Щукарь]

В районе Лучегорска есть подобные опоры.

Подобные опоры идут на ЛЭП-500.



[Igrish]

Впечатляет!



[Вадим К]

С удовольствием всегда изучаю установки и оборудование связанное с электричеством. Тем более это физическое явление изучено человечеством менее чем на 50%.

Дима, а чего там не изучено то? Теория поля вся расписана от и до, Максвеллом 200 лет назад....

Материаловедение в энергетике поле не паханное это да. Собственно для чего вышеописанная лаборатория и создана



[DimaN]

Дима, а чего там не изучено то? Теория поля вся расписана от и до, Максвеллом 200 лет назад....

Материаловедение в энергетике поле не паханное это да. Собственно для чего вышеописанная лаборатория и создана

Это понятно, что расписано: электричество — совокупность явлений, обусловленных существованием, взаимодействием и движением электрических зарядов. Еще в 1600году. А вот к примеру, управление человеческим телом имульсами тока через нервные окончания? Изучено полностью? Или такое природное явление, из за которого по некоторым данным произошла жизнь на земле, как молнии? Какими законами они управляются?, не говорю уже об Адронном Коллайдере, созданный для открытий в Новой Физике. Там то же за основу берется взаимодействие частиц в электоромагнитных полях.



[ДоКтОрЕнОк]

как всегда поучительно,интересно!!!спасибо. ждем новых отчетов!
