Привет всем. Сегодня у нас одно из самых больших гражданских скальных убежищ города Владивосток входы в которое расположены на одном из многочисленных заводов и построенное в 40-х гг.
Интересно своей стариной и странностью исполнения при своих размерах.
Максимальная длина его достигает 160 метров, а ширина более 70 метров.




Самый точный план! ;)

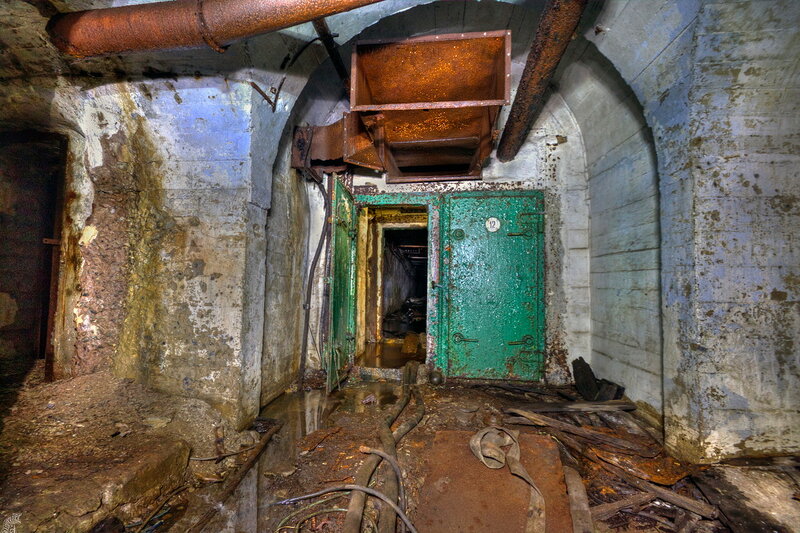

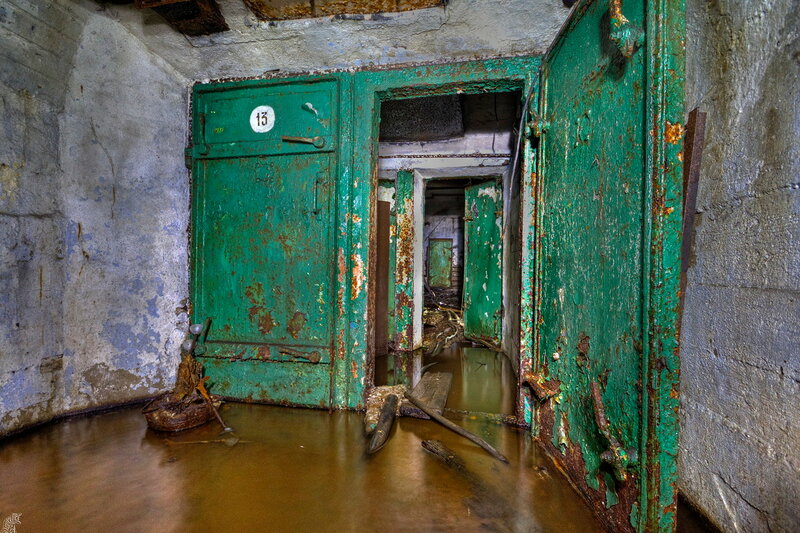

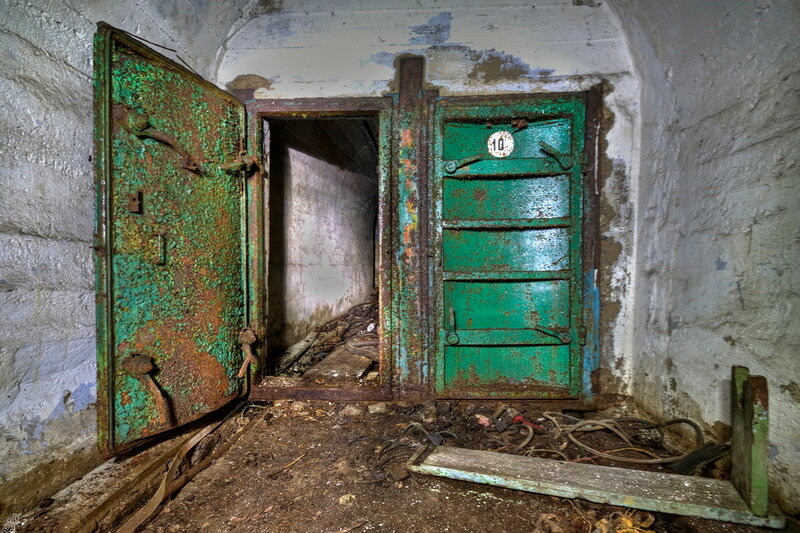

Начнём осмотр с левого главного входа. На входе установлено три пары гермодверей. первые двухстворчатые.

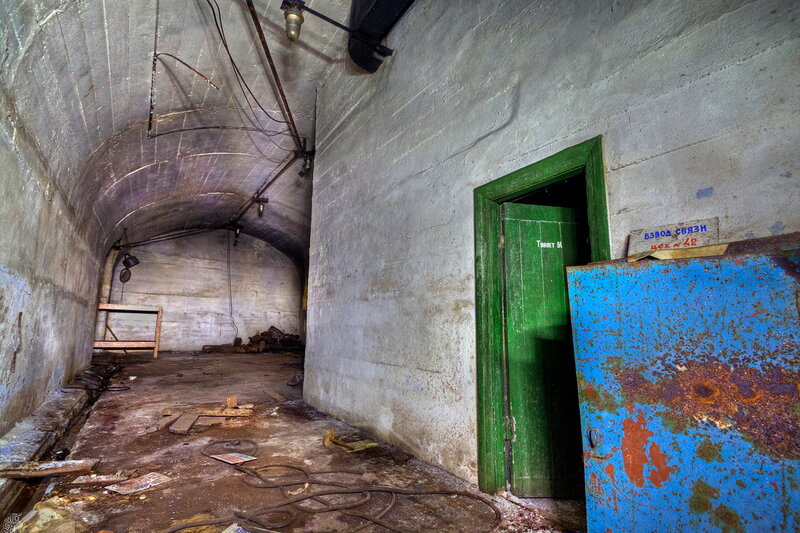

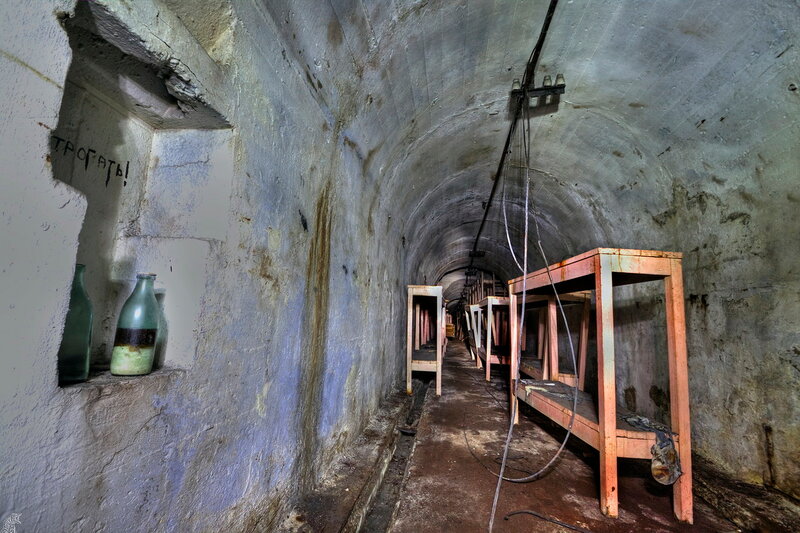

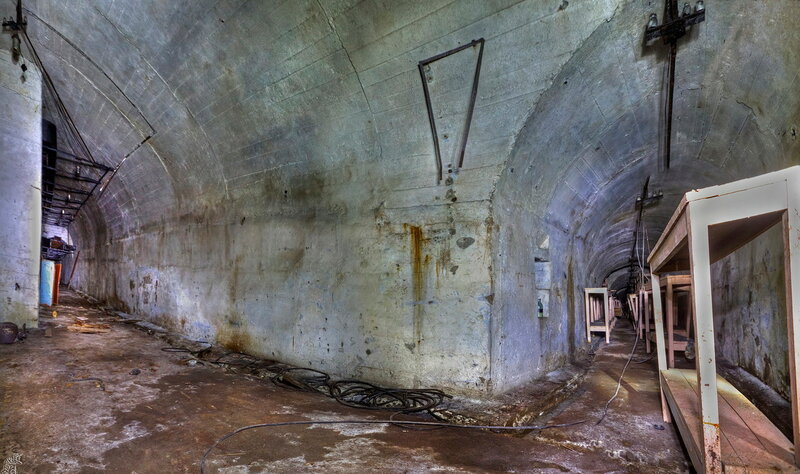

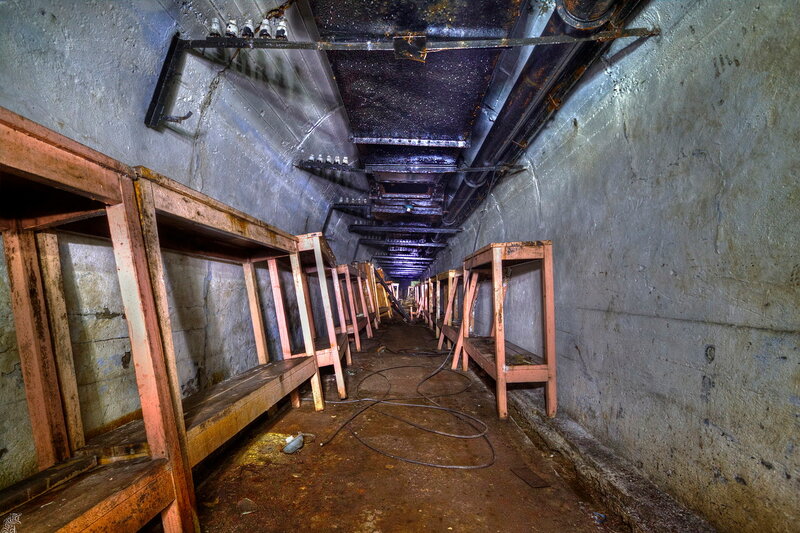

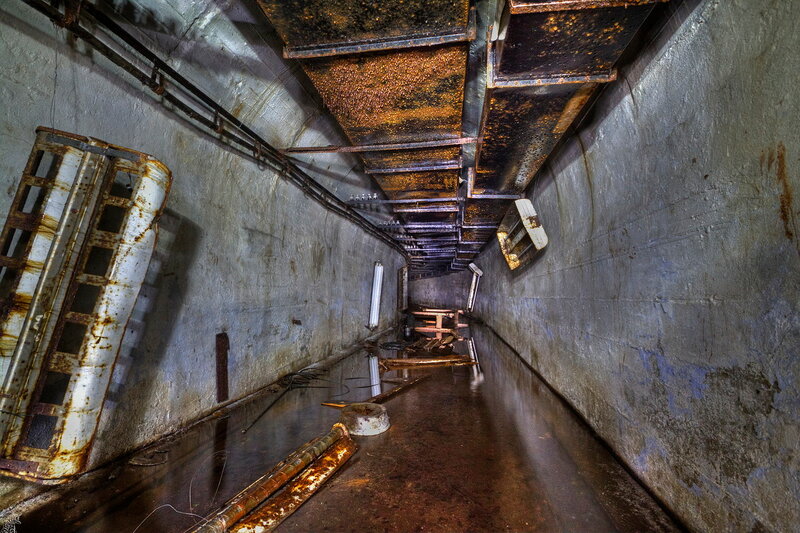

За которыми в темноту уходит длинный тоннель одновременно являющийся залом для укрываемых. Кстати сам тоннель от сквозника до тупика имеет длину 95 метров.

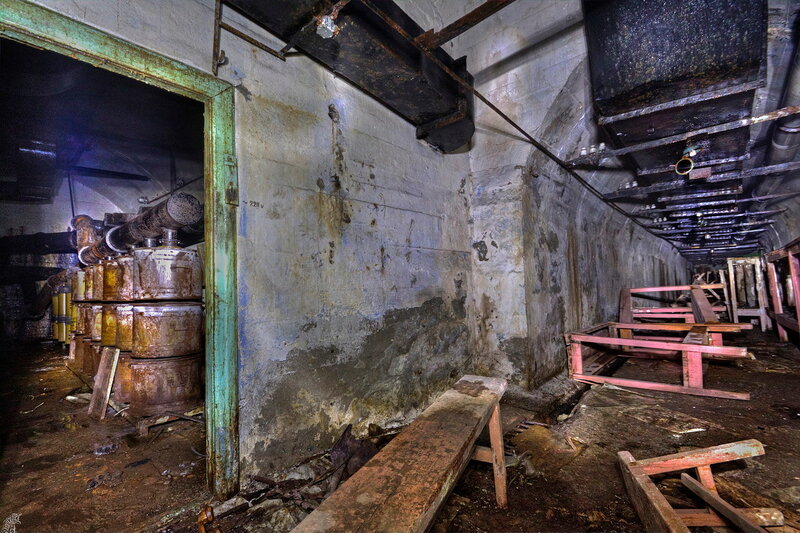

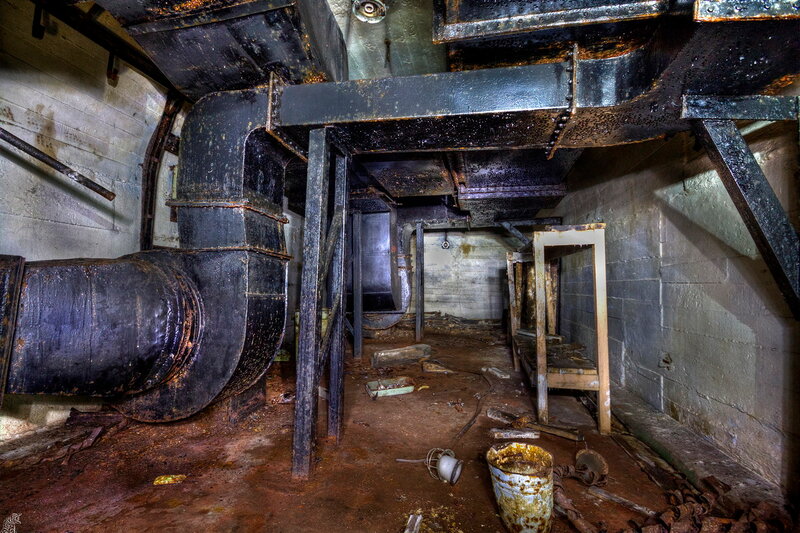

Посередине к нему примыкает ещё один тоннель-зал уходящий вправо и помещение фильтро-вентиляционной слева.

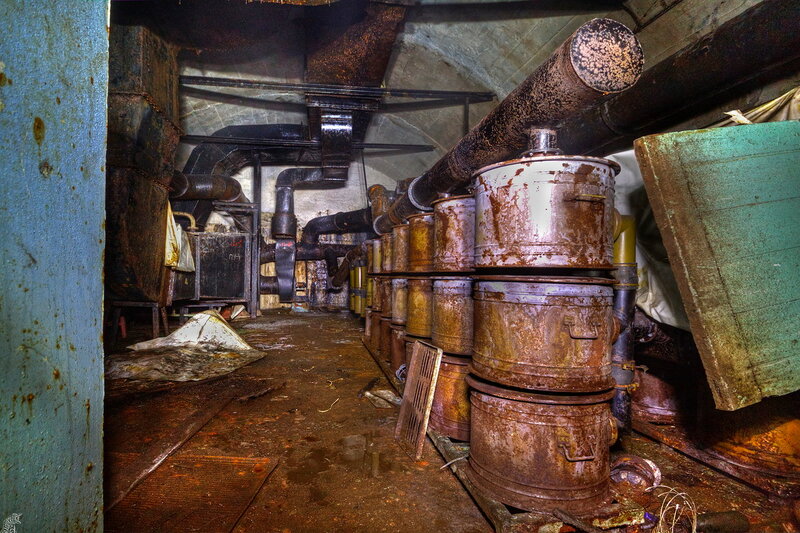

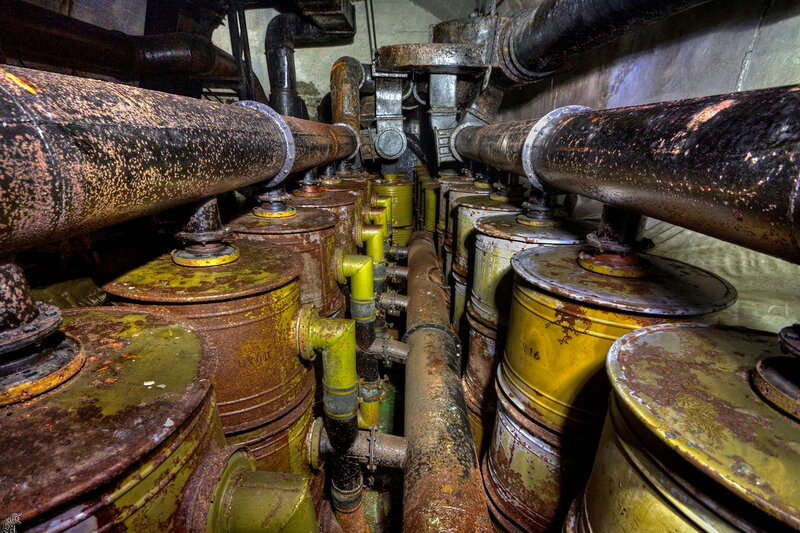

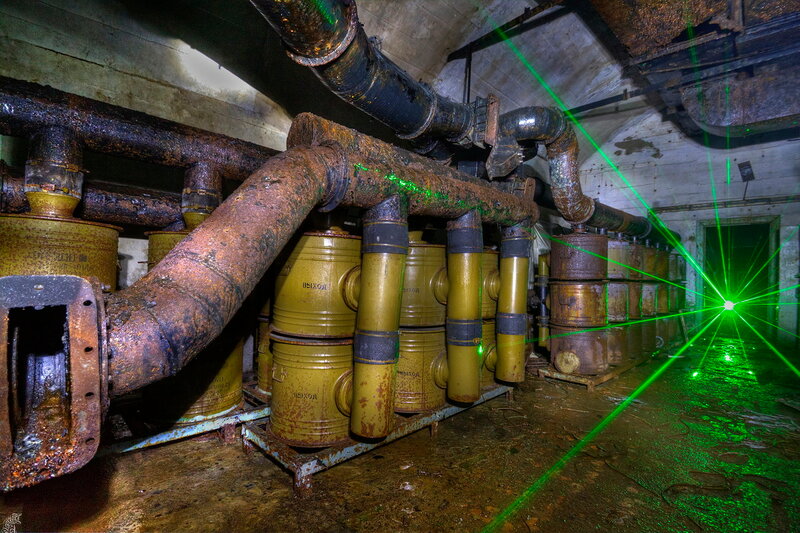

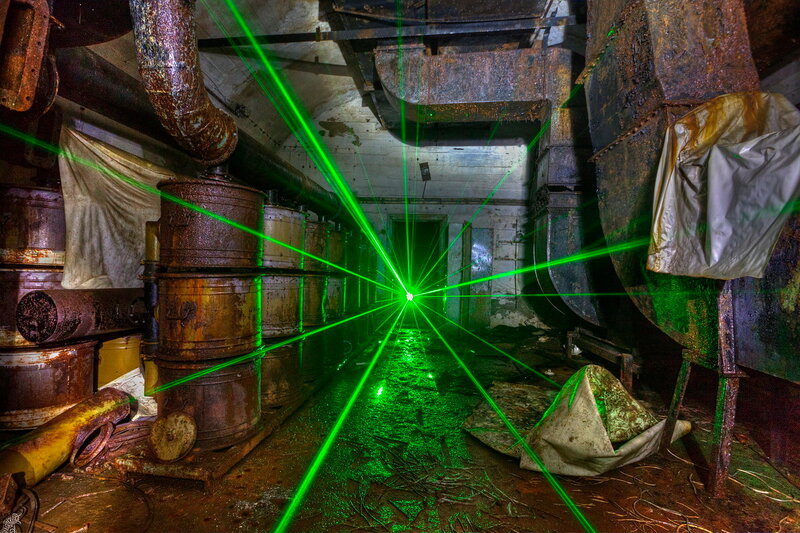

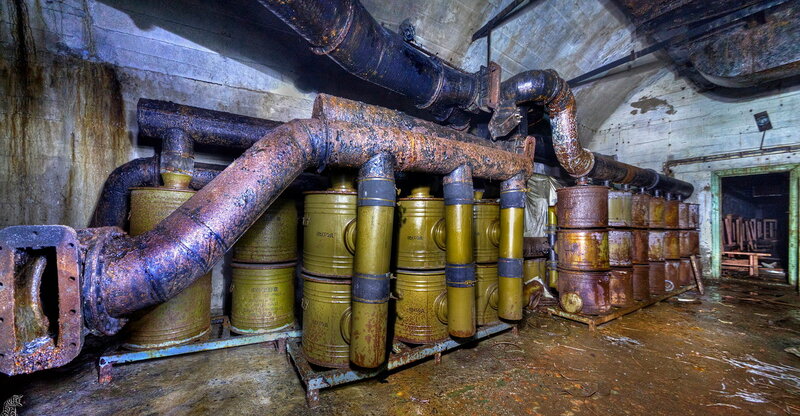

Здесь расположены аж 21 столбик фильтров. 14 трёхрядных и 7 двухрядных.

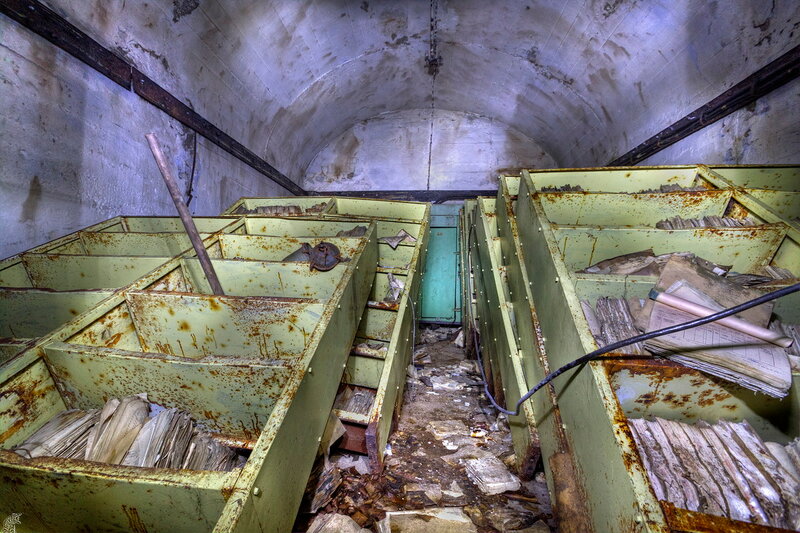

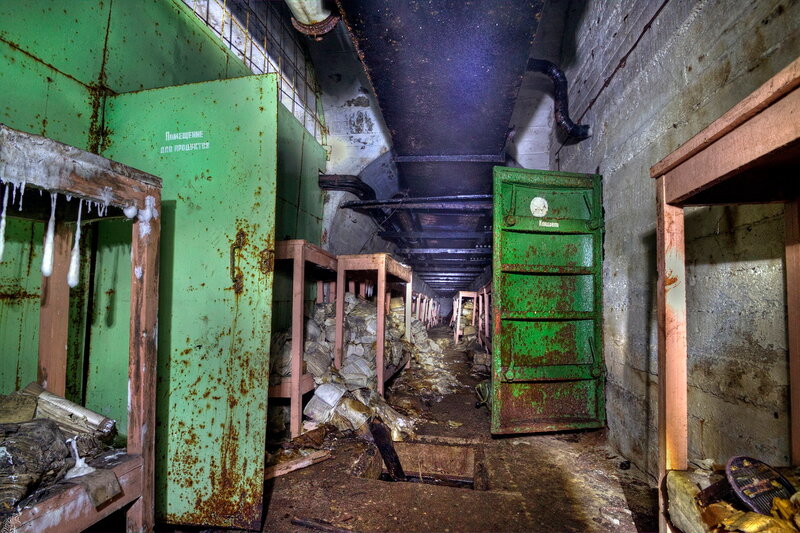

В середине примыкающего тоннеля имеется два помещения. Кладовая отделённая стеной позже постройки с гермой 50-х гг. и помещение для продуктов в котором последние годы жизни располагался архив. Также в нём есть ещё одно расширение.

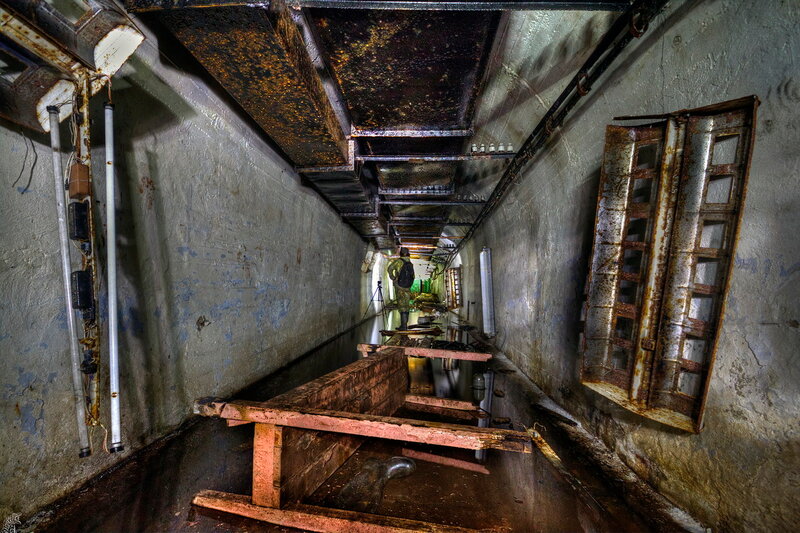

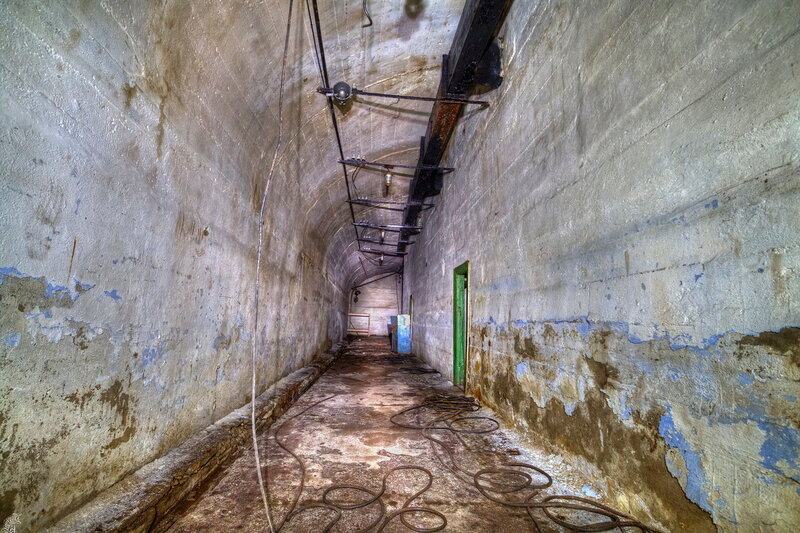

В конце главного тоннеля вправо отходит ещё один тоннель.

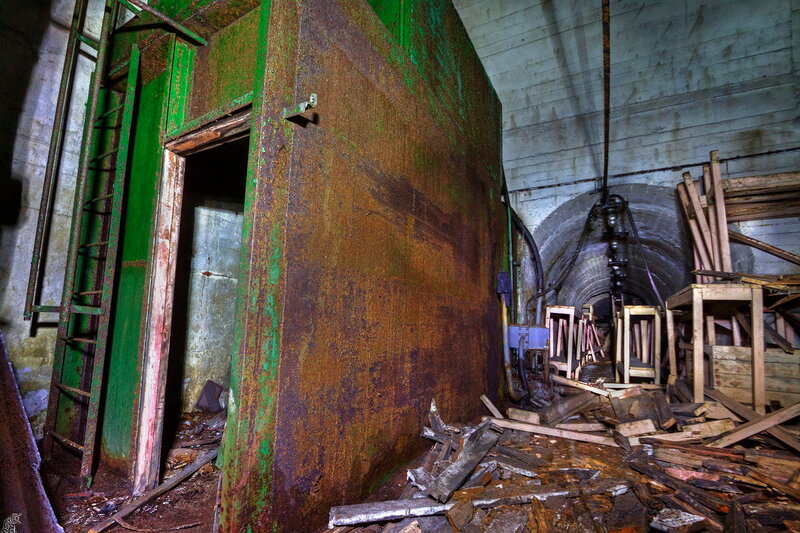

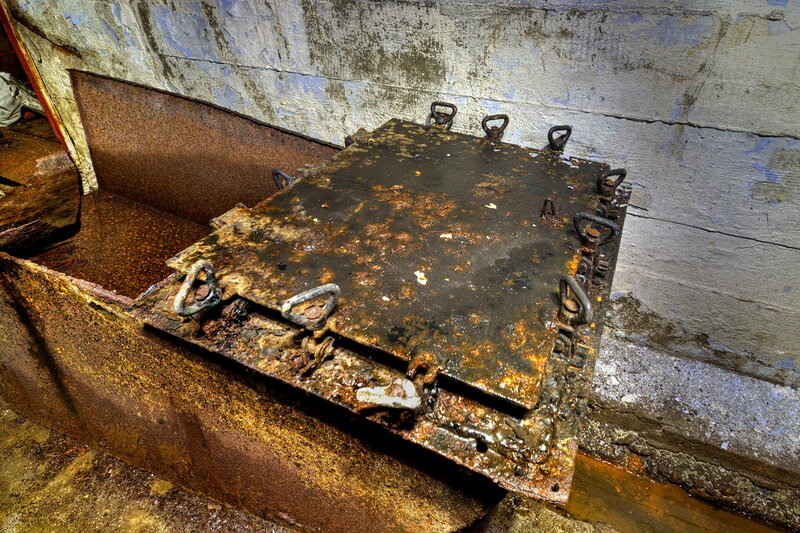

На протяжении которого расположено ещё несколько расширений. В самом большом расположена вот такая конструкция вроде бака.

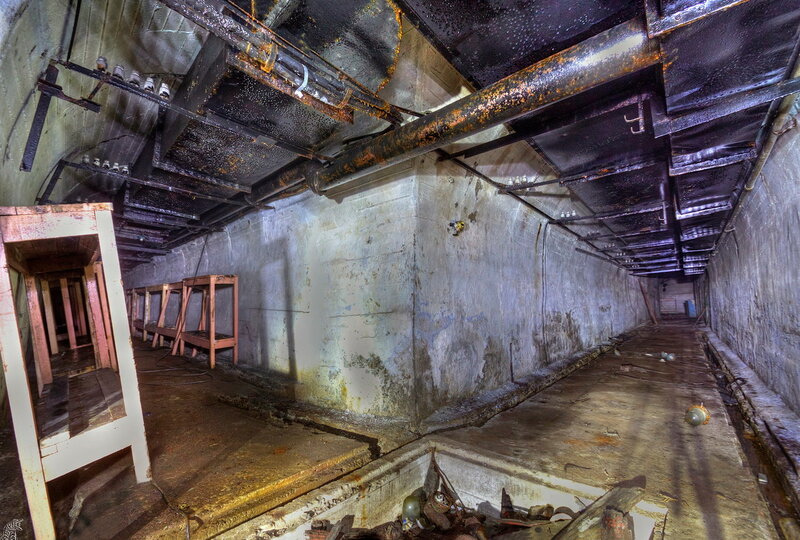

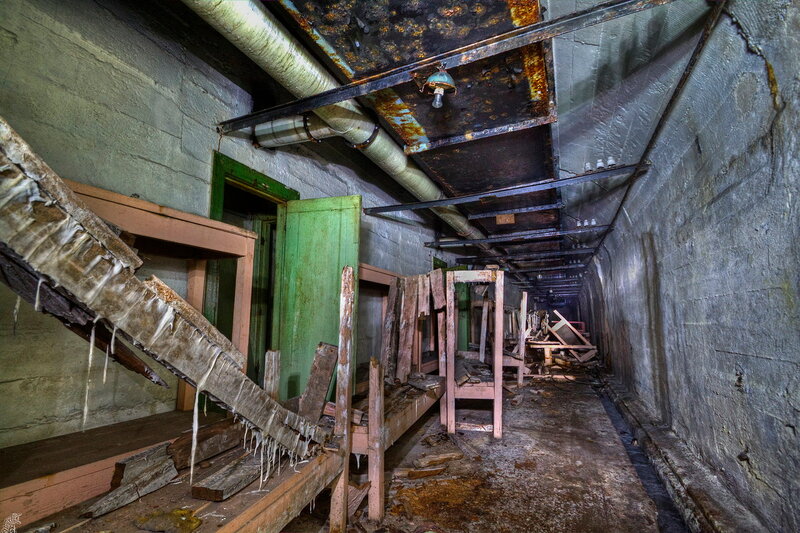

Все тоннели одновременно являются помещениями для укрываемых.

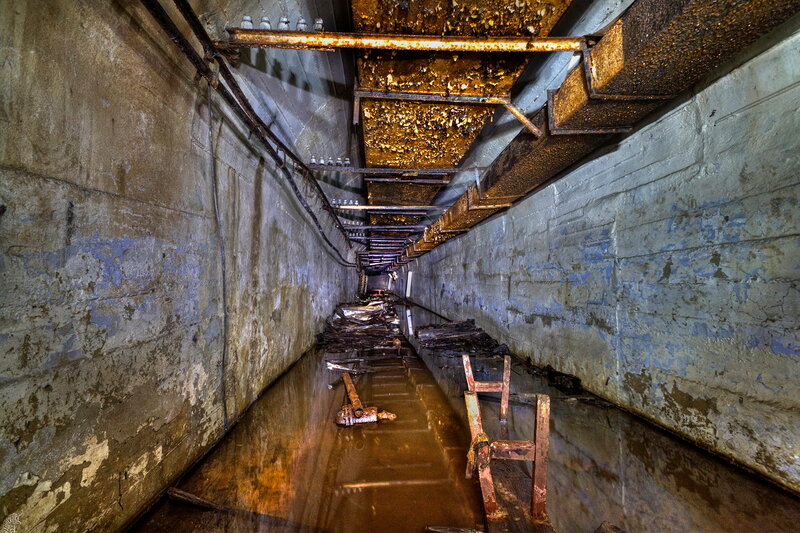

Оба примыкающих тоннеля выходят в параллельный главному тоннель второго выхода оканчивающийся большим помещением которое скорее всего предполагалось использовать под цех в случае войны.


Болотный кот

Почетный Форумчанин
Регистрация
07.11.13
Сообщения
656
Реакции
2.829
Баллы
308
Город
Хабаровск

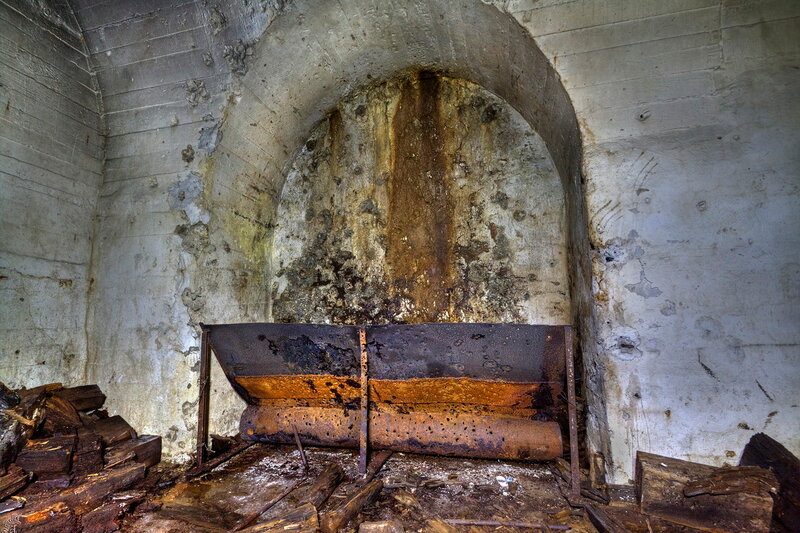

В нём есть ниша с пулеуловителем в который явно стреляли боевыми патронами.

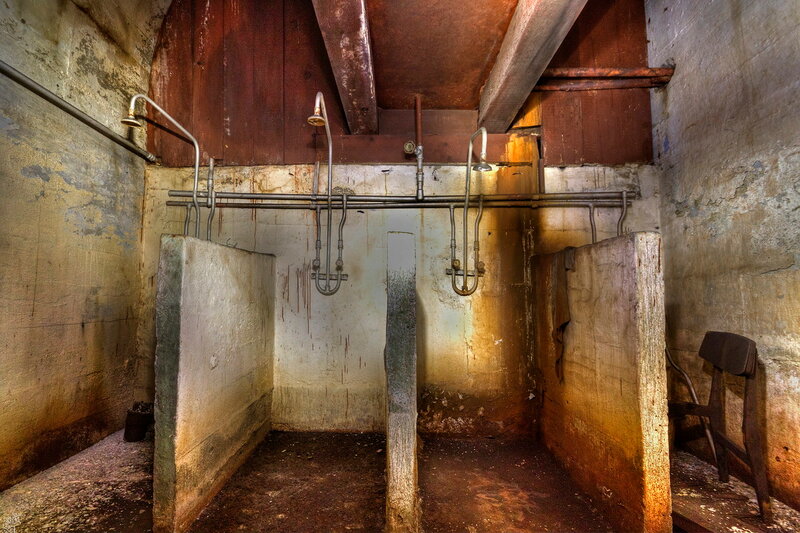

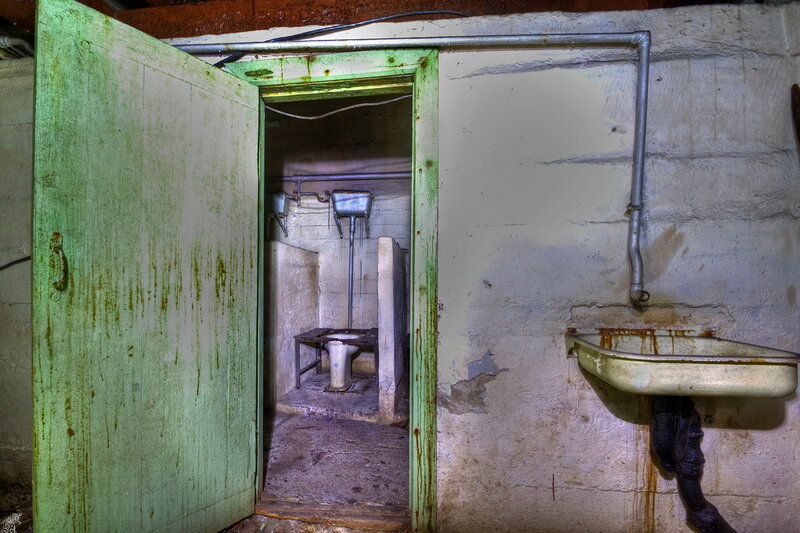

Кстати оба главных тоннеля имеют свои санузлы. Левый имеет 4 небольших женских, правый 3 больших мужских и душевую.

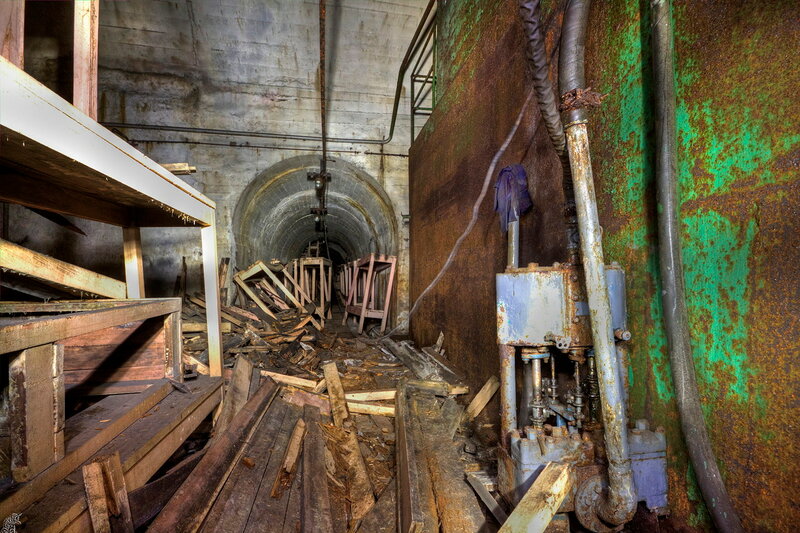

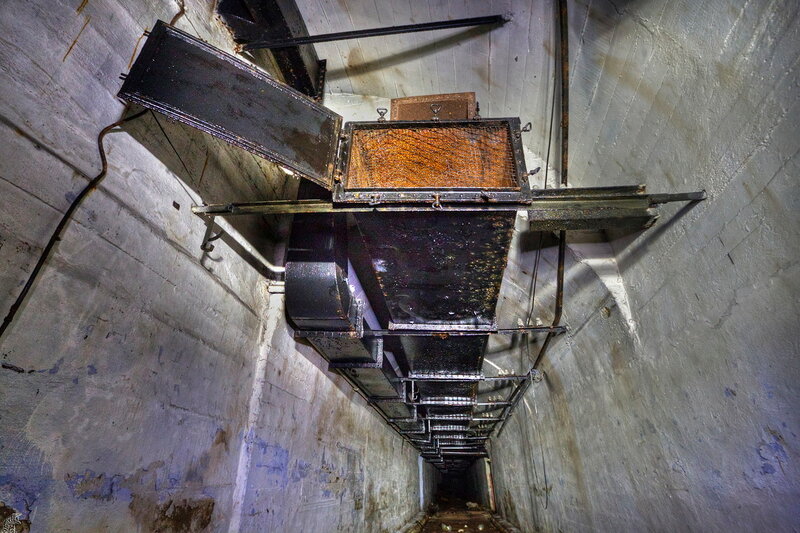

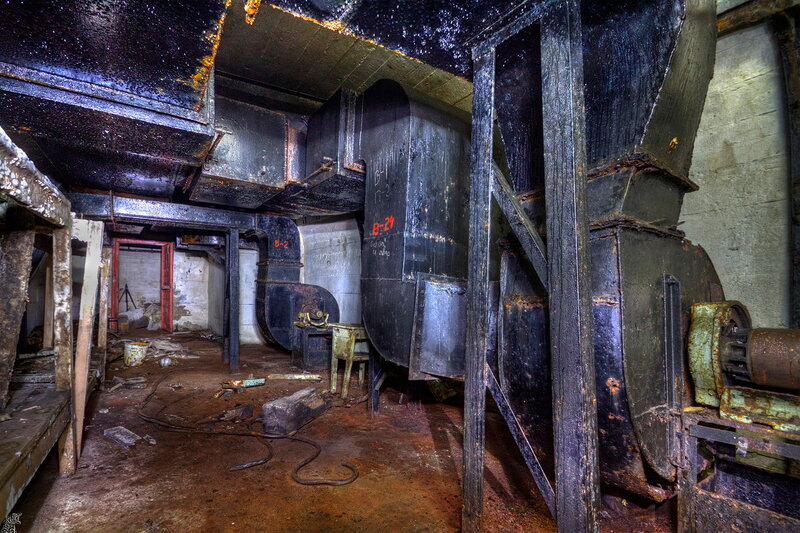

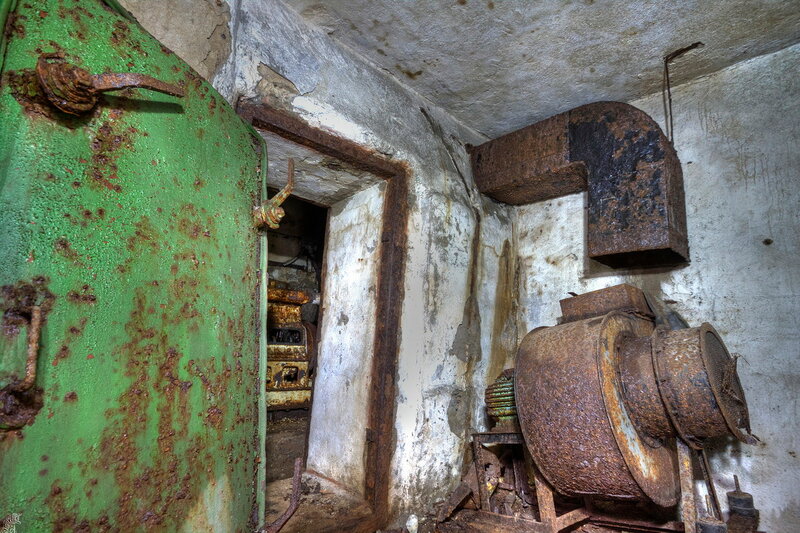

В 85 метрах от второго выхода находится вентиляционная.









Кстати этот тоннель длиной 160 метров от сквозника до тупика.



Сразу после вентиляционной он поворачивает.

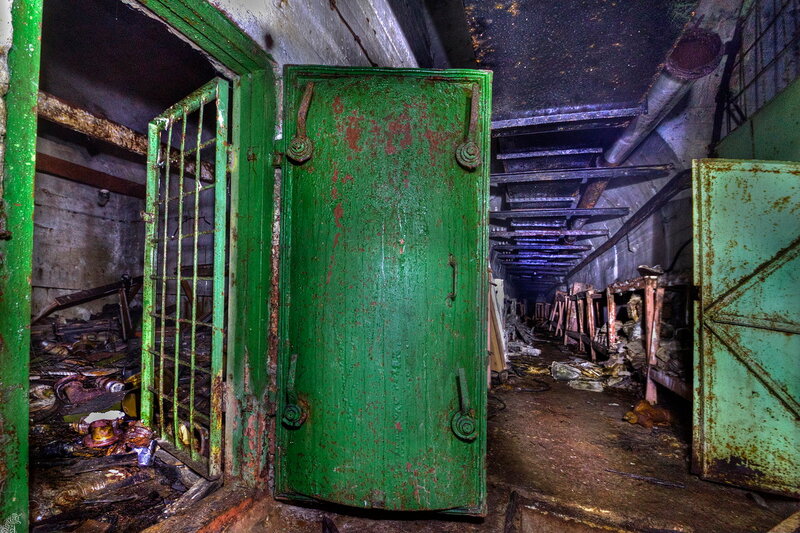

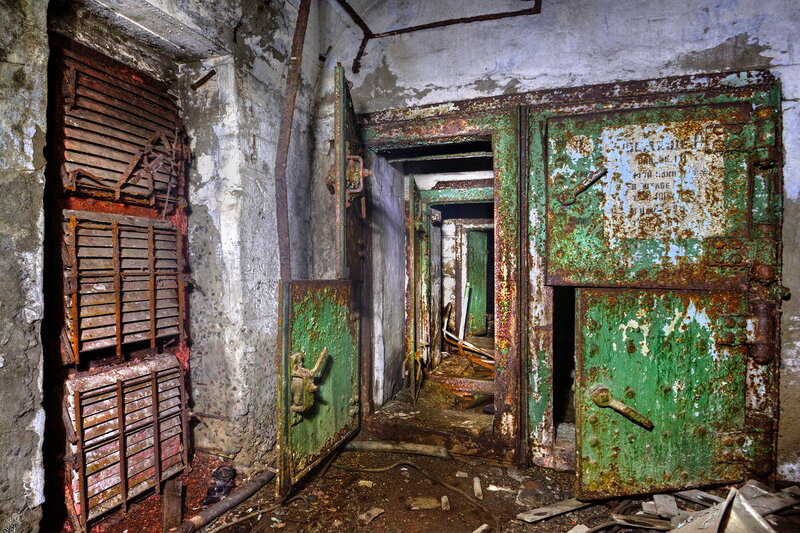

Проходим две пары гермодверей.

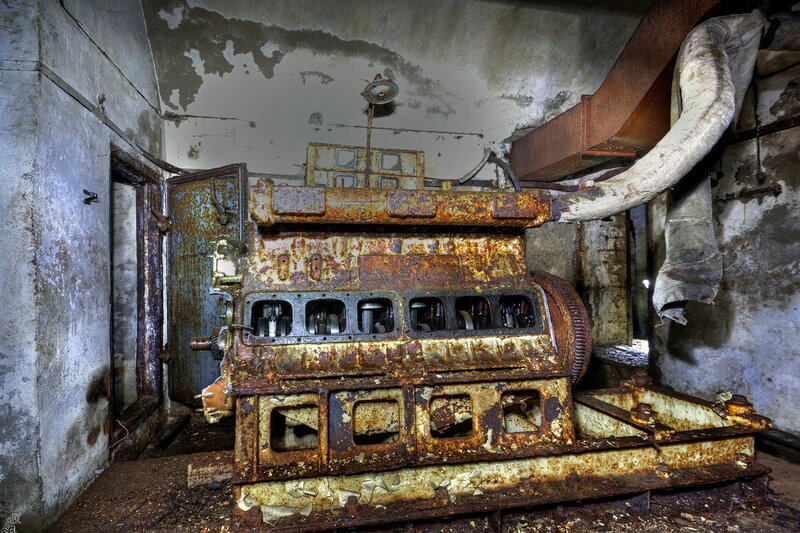

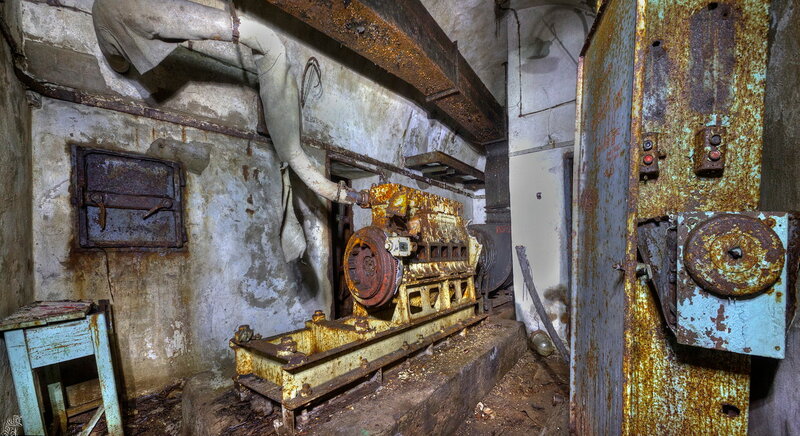

Где к тоннелю примыкает помещение дизельной.



Слева за гермой бак с топливом.



Камера одного из режимов воздухозабора.

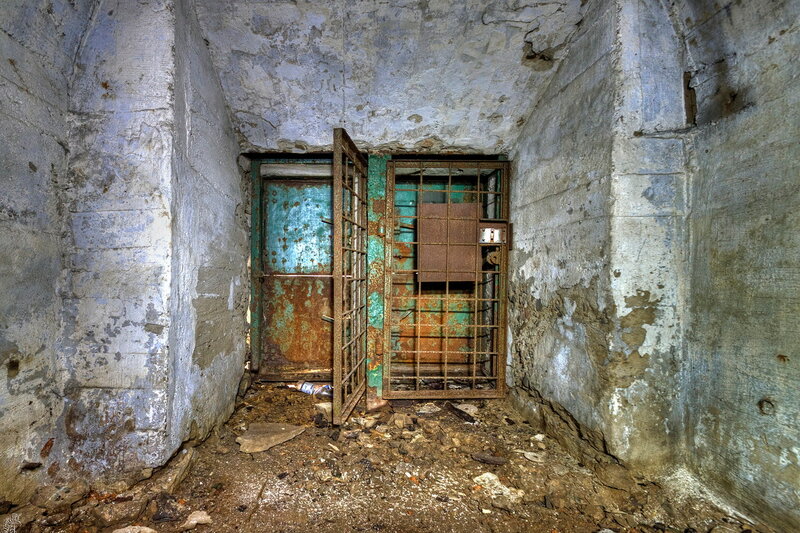

Далее идёт ещё проход с парными гермами установленный в 50-х гг.



И ещё одна пара двухстворчатых на выход.



А вот так создаются точные схемы. :)


ДоКтОрЕнОк

Местный
Регистрация
21.04.15
Сообщения
292
Реакции
187
Баллы
208
Город
Хабаровск
ну вот...еще на одном сооружении побывал:) с ВАМИ. до ваших отчетов,о многих местах даже не слышал. СПАСИБО.


stec

Администратор ПНМ
Команда форума
Регистрация
11.11.10
Сообщения
1.063
Реакции
607
Баллы
308
Огромное спасибо !
