Подключение тахометра на Yamahy

igkhv

Новичок
Регистрация
29.06.15
Сообщения
94
Реакции
11
Баллы
8
Город
Хабаровск
Подсветка мне не нужна. Это получается если я белый на массу посажу а жолтый к катушке то как питаться будет прибор ? На нем чо питания нет ?
Оба цепляешь к выходящим от машинки. Желтый к зелёному, белый к черному.


Rock

Новичок
Регистрация
15.11.10
Сообщения
211
Реакции
48
Баллы
8
Город
Хабаровск
у 50H надо ставить 6p

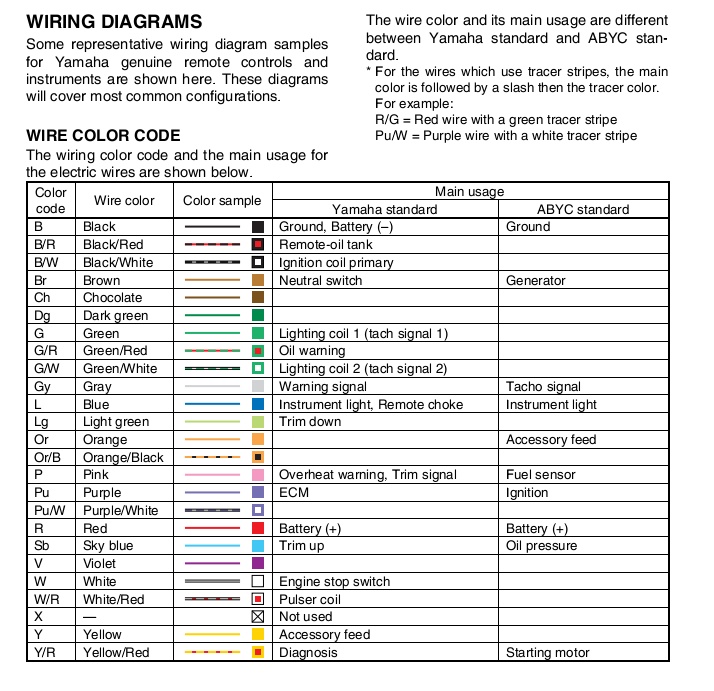

Вложения

  • Сохраненное изображение 2016-3-4_16-2-22.293.jpg
    Сохраненное изображение 2016-3-4_16-2-22.293.jpg
    200,4 КБ · Просмотры: 2.551

Alex 682350

Почетный Форумчанин
Регистрация
16.01.13
Сообщения
1.158
Реакции
624
Баллы
308
Город
Нанайск
мотор 50Demo, у него тоже 6Р надо ставить ?
Нужно через окошко маховика посмотреть количество катушек генератора, их количество будет равно коэффициенту настройки. Плюс на стрелку тахометра не нужен, он индуктивного типа, на жёлтый провод поступает переменный ток от катушек генератора.


Multik

Почетный Форумчанин
Регистрация
16.11.10
Сообщения
5.810
Реакции
3.284
Баллы
308
Нужно через окошко маховика посмотреть количество катушек генератора, их количество будет равно коэффициенту настройки. Плюс на стрелку тахометра не нужен, он индуктивного типа, на жёлтый провод поступает переменный ток от катушек генератора.
В мануале написано что ямаха 30-70 имеет 6 полюсов катушк. А эти значения на тахометре означают коли ество импульсов на оборот мотора ведь ?

К какому проводу в машинке цеплять этот прибор ? Зеленый получается не подходит

Последнее редактирование:

Alex 682350

Почетный Форумчанин
Регистрация
16.01.13
Сообщения
1.158
Реакции
624
Баллы
308
Город
Нанайск
В мануале написано что ямаха 30-70 имеет 6 полюсов катушк. А эти значения на тахометре означают коли ество импульсов на оборот мотора ведь ?

К какому проводу в машинке цеплять этот прибор ? Зеленый получается не подходит
http://forum.motolodka.ru/read.php?f=1&i=258689&t=258689&v=f


Дмитрий-27

Почетный Форумчанин
Регистрация
14.01.11
Сообщения
5.948
Реакции
4.392
Баллы
308
Город
Хабаровск
К какому проводу в машинке цеплять этот прибор ? Зеленый получается не подходит
Лёха, из машинки 703-й висит пучок 3 провода, часто заглушен резинкой. Это для подключения таха. При включенном замке зажигания на машинке - на одном 12в на подсветку, на другом - минус общий на подсветку и тах, на третьем - сигнал на тах. Цвета не помню, это прозвонить очень просто.


Alex 682350

Почетный Форумчанин
Регистрация
16.01.13
Сообщения
1.158
Реакции
624
Баллы
308
Город
Нанайск
Лёха, из машинки 703-й висит пучок 3 провода, часто заглушен резинкой. Это для подключения таха. При включенном замке зажигания на машинке - на одном 12в на подсветку, на другом - минус общий на подсветку и тах, на третьем - сигнал на тах. Цвета не помню, это прозвонить очень просто.
Тахометр с Тохи. А там лес дремучий.


Multik

Почетный Форумчанин
Регистрация
16.11.10
Сообщения
5.810
Реакции
3.284
Баллы
308
В жгуте должны быть концы не использующиеся. У меня машинка с тримом, и трим не нужен мне


Дмитрий-27

Почетный Форумчанин
Регистрация
14.01.11
Сообщения
5.948
Реакции
4.392
Баллы
308
Город
Хабаровск
Тахометр с Тохи. А там лес дремучий.
Да ну на...там всего две пары проводов. Сузовские тахи такие же, тока там бывает пятый провод - сигнал с аварийного датчика (темпер, давление масла).
В жгуте должны быть концы не использующиеся. У меня машинка с тримом, и трим не нужен мне
Не понял - это о чём?


Дмитрий-27

Почетный Форумчанин
Регистрация
14.01.11
Сообщения
5.948
Реакции
4.392
Баллы
308
Город
Хабаровск

Multik

Почетный Форумчанин
Регистрация
16.11.10
Сообщения
5.810
Реакции
3.284
Баллы
308
Лёш, а фишка-то с косы совпадает с фишкой на моторе?
Конешно ! Я фишку сегодня приобрел :) 10 пин
На моторе стоит румпель. А щас буду городить дистанцию на 2 лодки и 2 мотора. Моторы 50D и 40x. В этом году очень много надо будет поездить, поэтому решили заморочится дистанцией.

Щас если этот тах не подойдет - куплю другой. Просио подумал вдруг можно срастить, как то не углблялся в эту тему. А оказалось много вещей о которых и не знал


Multik

Почетный Форумчанин
Регистрация
16.11.10
Сообщения
5.810
Реакции
3.284
Баллы
308
Да ну на...там всего две пары проводов. Сузовские тахи такие же, тока там бывает пятый провод - сигнал с аварийного датчика (темпер, давление масла).

Не понял - это о чём?
В тохатцу сигнал снимается не как у остальных моторов.

Я могу концы что в жгуте идут на трим запустить на тахометр, ибо ямаховский зеленый провод в жгуте идет не туда


Alex 682350

Почетный Форумчанин
Регистрация
16.01.13
Сообщения
1.158
Реакции
624
Баллы
308
Город
Нанайск
В тохатцу сигнал снимается не как у остальных моторов.
Если у Ямы с генератора есть промежуточный выход, ( зелёный плюс жёлтый), может стоит взять с них сигнал на жёлтый плюс белый. ИМХО.


Дмитрий-27

Почетный Форумчанин
Регистрация
14.01.11
Сообщения
5.948
Реакции
4.392
Баллы
308
Город
Хабаровск
В тохатцу сигнал снимается не как у остальных моторов.
???
Ну так у тебя же не Тоха.:)
Я могу концы что в жгуте идут на трим запустить на тахометр, ибо ямаховский зеленый провод в жгуте идет не туда
А на хрена? Ничё не понял...Коса на 10 проводов? Без фишки что-ли была?У тебя с машинки висит жгутик на три конца? Кроме основной косы? "ямаховский зеленый провод в жгуте идет не туда" - это "не куда"?:E069:


Multik

Почетный Форумчанин
Регистрация
16.11.10
Сообщения
5.810
Реакции
3.284
Баллы
308
???
Ну так у тебя же не Тоха.:)

А на хрена? Ничё не понял...Коса на 10 проводов? Без фишки что-ли была?У тебя с машинки висит жгутик на три конца? Кроме основной косы? "ямаховский зеленый провод в жгуте идет не туда" - это "не куда"?:E069:
Прибор тоховский. Ямаховский по другому включатся. С машинки выходит пучок проводов, пока не помню сколько, но точно не 3. Коса на 10 проводов. Фишки на моторе не было. Приобрел седня. Румпель стоял, накуя фишка ?!


Дмитрий-27

Почетный Форумчанин
Регистрация
14.01.11
Сообщения
5.948
Реакции
4.392
Баллы
308
Город
Хабаровск
По тел. проще...
