Обзор - Итальянские инерционные ружья фирмы Breda

Тема в разделе "Гладкоствольное оружие", создана пользователем OldFox, 11 авг 2013.

Модераторы: OldFox, ТЕНЧА, Хасан
  1. OldFox
    Оффлайн

    OldFox Администратор АО Команда форума

    Регистрация:
    21 ноя 2010
    Сообщения:
    4.095
    Видео:
    46
    Симпатии:
    1.237
    Баллы:
    308
    Город:
    Хабаровск
    Модель Breda Echo - это абсолютный аналог ружья Benelli Montefeltro (по механизму, все детали этих ружей взаимозаменяемы!), отличающийся использованием дерева высокого класса и эргономичным дизайном (например, уникальная запатентованная сложная форма насечки на цевье и прикладе, обеспечивающая непревзойдённое удобство удержания оружия в любых ситуациях). Ружьё на 100% изготовлено и собрано в Италии.

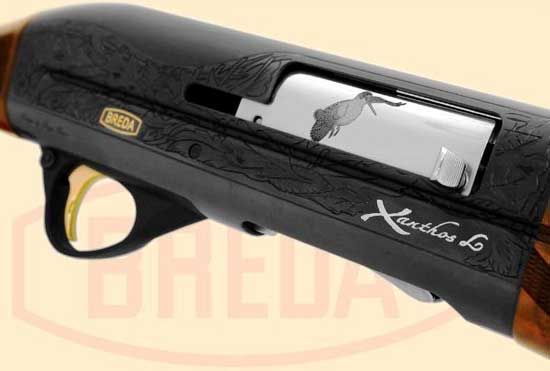

    Модель Breda Xanthos - новое ружьё инженера-конструктора Бруно Чиволанни, создавшего всю линейку инерционных ружей Benelli! На данный момент это ружьё - самый технически совершенный инерционный полуавтомат на рынке!
    [​IMG]
    Немного истории

    Фирма Breda является частью достаточно большого итальянского концерна Oto Melara (оборонная промышленность, гражданские разработки) который, в свою очередь, подконтролен ещё более мощному холдингу Finmeccanica group (разработки/исследования/производство в области аэро/космонавтики, оборонной промышленности, энергетики). Эта информация важна для понимания того, что фирма Breda располагает одним из самых современных и высокотехнологичных парков станков и оборудования для производства оружия, вместе с этим на фирму Breda работают высококлассные специалисты- одни из лучших в своей области, постоянно работающие в области не просто производства, но новейших разработок. В общем, ружья Breda- это продукция очень интересной и мощной организации, ценовая политика которой (для гражданской продукции) весьма демократична И, кстати, очнь показателен (в плане отношения к конечному покупателю) тот факт, что по нашей просьбе для Российского рынка в течении всего лишь 2 (!) месяцев Breda начала производить ружья Xanthos с длиной ствола 750мм (для Европейского рынка, да и вообще делались ружья ТОЛЬКО со стволами 700мм).

    [​IMG]

  2. OldFox
    Оффлайн

    OldFox Администратор АО Команда форума

    Регистрация:
    21 ноя 2010
    Сообщения:
    4.095
    Видео:
    46
    Симпатии:
    1.237
    Баллы:
    308
    Город:
    Хабаровск
    Общая характеристика

    Удобство и эргономичность: Во-первых ВСЕ операции с оружием (по заряжанию/дозаряжанию/смене патронов) можно выполнять одной рукой, не отрывая рабочую руку от шейки приклада, т.е. ВСЕГДА полностью контролируешь оружие, во-вторых все эти операции проделываются максимально быстро, и в-третьих перевод оружия из состояния абсолютной безопасности для окружающих (т.е. когда выстрел не может произойти даже теоретически) в состояние полной боеготовности (т.е. оружие взведено и заряжено) и обратно занимает доли секунды, ну и в-четвёртых отсутствие "лишних" элементов управления на ружье делает его ещё более удобным. Есть по сути, всего два элемента управления, которыми стрелок будет пользоваться в процессе эксплуатации- лапка затвора (куда же без неё) и кнопка на основании лотка подавателя, которую Вы автоматически нажимаете при досылании очередного патрона в магазин. Обращение с оружием максимально удобно, Вас ничего не отвлекает от самого процесса охоты, ну, и чем меньше всяких выпирающих деталей, тем меньше шанс за что-нибудь ими зацепиться. этим же обеспечивается максимально высокая скорость заряжания, до заряжания, смены типа боеприпаса.

    [​IMG]

    Безопасность: Вы на охоте или на стрельбище, как правило не одни. С переломками просто- открыл ружьё и, даже если в патронниках находятся патроны, с точки зрения безопасности к Вам претензий нет, с полуавтоматами до сих пор было не так. С Breda Xanthos всё просто- открыли затвор и всё. Никаких нажиманий на кнопки или ещё чего-нибудь. Патроны в магазине, затвор открыт и оружие совершенно безопасно и, при этом, приводится в боеготовное состояние за доли секунды.

    [​IMG]

    Надёжность запирания: обеспечивается затвором с клиновым запиранием. попробуйте на Benelli или практически любом другом полуавтомате при досылании патрона в патронник "сопровождать" затвор рукой (многие так делают, знаю, а потом говорят, что не запирается)- Вы получите незапертый затвор и, как следствие- отсутствие выстрела. На Breda Xanthos даже если Вы будете вести затвор рукой в процессе досылания патрона в патронник (всякие ситуации бывают на охоте) все равно запирание будет надёжным и выстрел гарантированно произойдёт. В этом затворе меньше подвижных частей и он надёжней.

    [​IMG][​IMG]

    Качество стволов: стволы выполнены методом глубокого сверления благодаря чему имеют практически идеально ровный профиль канала ствола и практически не имеют остаточных напряжений (именно от этих остаточных напряжений на Benelli, например, пытаются избавляться с помощью очень дорогостоящей криообработки), в результате эти стволы обладают прекрасными характеристиками по резкости боя и равномерности дробовой осыпи.

    [​IMG]

    Удобство и надёжность сборки-разборки: благодаря общей технологичности конструкции она максимально простая и быстрая, при этом фиксация ствола осуществляется лишь на одну опорную плоскость- на хвостовик ствола. Все, наверное, знают, что в Benelli таких плоскостей две, к тому же, если Вы разберёте магазин и соберёте его обратно- не факт, что ружьё будет работать (проушина ствола со стороны стрелка отполирована в процессе подгонки и есть риска на ней и на заглушке магазина). В общем ружьё действительно технологичней.

    [​IMG]

    Живучесть: обеспечивается, помимо всего прочего, стальной ствольной коробкой. Изготавливается следующим образом: берётся кусок стальной трубы соответствующего размера, в один проход сминается, приобретая нужную форму, а все отверстия затем вырезаются лазером. Кстати, на ствольной коробке между корпусом УСМ и окном подачи патронов- тоже сталь (у других ружей, как правило, такого нет).
    [​IMG]

  3. OldFox
    Оффлайн

    OldFox Администратор АО Команда форума

    Регистрация:
    21 ноя 2010
    Сообщения:
    4.095
    Видео:
    46
    Симпатии:
    1.237
    Баллы:
    308
    Город:
    Хабаровск
    Техническое описание: Источник: http://ptz-eger.ucoz.ru/blog/italjanskie_inercionnye_ruzhja_firmy_breda/2012-03-09-24

    Справа из элементов управления - лапка затвора и кнопка предохранителя (на спусковой скобе) [​IMG]
    То же с открытым затвором [​IMG]
    Слева - та же кнопка предохранителя и всё. "Кнопка" с надписью Breda служит лишь для разборки УСМ, т.е. это не элемент управления оружием, а фиксирующая деталь, при стрельбе она не нужна. Итого - три элемента управления: кнопка предохранителя, лапка затвора, кнопка замыкателя (на фото снизу), т.е. на один элемент меньше, чем у остальных - нет кнопки принудительной подачи патрона на подаватель, которая при новой системе заряжания просто не нужна. Управление ружьём становится действительно интуитивно понятным когда берёшь его в руки, а все операции по заряжанию/дозаряжанию/смене боеприпаса выполняются очень быстро. Ещё один плюс такой системы - безопасность: в любой ситуации при принудительном открывании затвора (без разницы - заряжено ли ружьё и есть ли патроны в магазине), он сам всегда встанет на затворную задержку.
    [​IMG] Насечка покрывает всю площадь цевья в месте соприкосновения с ним, имеет сложную форму, по субъективному мнению- очень удобно. [​IMG]
    Снизу лоток подавателя и кнопка замыкателя в его основании. Корпус спусковой скобы разнесён с окном подавателя, что, теоретически, должно увеличить жёсткость ствольной коробки. По поводу ствольной коробки хочу ещё раз обратить внимание - она выполняется методом штамповки из цельной стальной заготовки в форме трубы. Насколько мне известно, на данный момент Breda - единственная фирма, применяющая подобную технологию, позволяющую делать ствольную коробку очень лёгкой, тонкостенной, и, при этом, очень прочной (стальная труба по сути). [​IMG]
    Затвор в собранном виде, вид спереди и снизу.
    [​IMG][​IMG]
    Он же в разобранном виде, разбирается очень просто и, извлекается из ствольной коробки в таком виде, никаких штифтов вытаскивать не надо чтобы разобрать его на эти составляющие. Штифтуется лишь боёк и хвостовик.
    [​IMG][​IMG]
    [​IMG]

    На всех фотографиях главное, что бросается в глаза- это общий уровень качества сборки и чистота обработки поверхностей- действительно превосходное качество для серийных ружей.

    На следующей фотографии видно как происходит запирание - в хвостовике ствола есть выборка в которую заходит клин затвора. Так же виден массивный кольцеобразный прилив на стволе перед казённым срезом - он сделан для более равномерного распределения ударных нагрузок на ствольную коробку, что так же повышает живучесть ружья. Базирование ствола происходит лишь здесь, в казённой части, и базируется по одной плоскости - по ствольной коробке. Благодаря тому, что личине затвора не нужно проворачиваться при запирании, можно подать патрон, сопровождая затвор рукой (мало ли - бесшумность нужна), при этом надёжное запирание всё равно гарантировано. [​IMG]
    Уже упоминалось об отличительной особенности технологичности сборки по сравнению с Benelli. В Benеlli две опорных поверхности, фиксирующих ствол по ствольной коробке и по трубке магазина соединительной втулкой ствола. По этому и возникает необходимость на Benelli в заводских условиях регулировать положение магазина относительно ствола по длине с обязательной подгонкой прилегающих поверхностей, а так же фиксацией трубки магазина в ствольной коробке и резьбовой шпильки трубки магазина спецклеем, ну и последующей отметкой риской правильного положения. При неверной разборке-сборке магазина СТП уползёт вверх или вниз, а зависеть это будет от того окажется ли в итоге длина магазина в сборе относительно ствола длиннее или короче, нежели чётко зафиксированная производителем посредством риски на трубке магазина и на резьбовой гайке магазина. Именно потому, что для ствола Benеlli это вторая опорная плоскость.
    [​IMG][​IMG]
    У Xanthos этот процесс проще и технологичнее: трубка магазина припаевается к ствольной коробке, а фиксация происходит, как я уже писал, лишь на одну опорную плоскость - по ствольной коробке благодаря массивному хвостовику ствола. Т.е. благодаря конструкции Xanthos`a трубка магазина при выстреле не испытывает никаких ударных нагрузок, в отличие от Benelli, благодаря чему и отпадает необходимость в столь сложном процессе, который был описан.
    [​IMG]
    Основное отличие ружей Breda Xanthos от конкурентов - это высочайшая технологичность и продуманность всех элементов ружья на всех стадиях его производства - от разработки и до упаковывания в кейс. [​IMG]

  4. OldFox
    Оффлайн

    OldFox Администратор АО Команда форума

    Регистрация:
    21 ноя 2010
    Сообщения:
    4.095
    Видео:
    46
    Симпатии:
    1.237
    Баллы:
    308
    Город:
    Хабаровск
    Подробно о работе нового затвора Xanthos
    1. Патрон в патроннике, затвор заперт (клин поднят), инерционная пружина не сжата.
    [​IMG]
    2. Нажимаем спусковой крючок - развивается выстрел (снаряд пока что не покинул канал ствола). Ствол заперт и личина остаётся на месте, при этом тело затвора под действием инерции смещается вперёд, сжимая инерционную пружину, а клин запирания дополнительно фиксируется телом затвора. Пока снаряд не покинул канал ствола тело затвора прижато к казённой части ствола и он надёжно заперт.
    [​IMG]
    3. Как только снаряд покидает канал ствола пружина начинает разжиматься и тело затвора начинает откатываться назад.
    [​IMG]
    При этом запирающий клин телом затвора больше не фиксируется, а лапка затвора, входя в его нижний скос, опускает клин вниз.

    Ну дальше всё понятно: экстракция стрелянной гильзы (новый патрон уже на лотке подавателя) - затвор уходит в крайнее заднее положение, воздействует на замыкатель - лоток с патроном поднимается - затвор возвращается назад, досылая патрон в патронник и запирает ствол. Всё. На мой взгляд просто, как всё гениальное.
    [​IMG]
    Чтобы было нагляднее как лапка затвора взаимодействует со скосом на клине затвора:
    [​IMG][​IMG][​IMG]
    И самое важное: ружьё Breda Xanthos - это новейшая разработка известного мастера Бруно Чиволанни, именно этот человек разработал и создал инерционный механизм, давший жизнь всей линейке ружей Benelli, это новый виток в развитии идей инерционных самозарядок.

  5. serg370
    Оффлайн

    serg370 Новичок

    Регистрация:
    26 авг 2014
    Сообщения:
    115
    Симпатии:
    4
    Баллы:
    8
    Город:
    Хабаровск
    А подскажите пожалуйста, как узнать год производства ружья? В частности Breda Echo?
