Garmin трансдюсер - установка??

Тема в разделе "Разное", создана пользователем Andrey Gas, 28 июн 2017.

Модераторы: Lexxxa, Сергей Хребтов
  1. Andrey Gas
    Оффлайн

    Andrey Gas Почетный Форумчанин

    Регистрация:
    1 апр 2011
    Сообщения:
    1.332
    Симпатии:
    439
    Баллы:
    308
    Город:
    Хабаровск
    Добрый день!
    Кто имеет какой опыт по установке гарминовских трансдюсеров, которые большие-длинные?
    Ставить его штатно на транец не очень как то хочется и брызг много и свернуть легко можно ибо большой - почти 25 см.
    В корпус вклеивать не вариант т.к. он с боковым обзором.
    Говорят как то ставят под дно. Может у кого картинка есть.
    GT40 Garmin.jpg

    Последнее редактирование модератором: 28 июн 2017
  2. Дмитрий-27
    Оффлайн

    Дмитрий-27 Почетный Форумчанин

    Регистрация:
    14 янв 2011
    Сообщения:
    4.319
    Симпатии:
    2.624
    Баллы:
    308
    Город:
    Хабаровск
    Андрюха, ЗДЕСЬ видел? Правда, ПВХшка...Но смысл-то один - закрыть его по бокам и спереди.

  3. Andrey Gas
    Оффлайн

    Andrey Gas Почетный Форумчанин

    Регистрация:
    1 апр 2011
    Сообщения:
    1.332
    Симпатии:
    439
    Баллы:
    308
    Город:
    Хабаровск
    Спасибо, но на пластике так не сделаешь и ещё нужно решить вопрос о том, что датчик перевернут зад - перед.

  4. Дмитрий-27
    Оффлайн

    Дмитрий-27 Почетный Форумчанин

    Регистрация:
    14 янв 2011
    Сообщения:
    4.319
    Симпатии:
    2.624
    Баллы:
    308
    Город:
    Хабаровск
    Задом наперёд - там в комментах говорят, что лучи левый-правый перенастраиваются. А на пластик приклеить такой карман нельзя?

  5. Andrey Gas
    Оффлайн

    Andrey Gas Почетный Форумчанин

    Регистрация:
    1 апр 2011
    Сообщения:
    1.332
    Симпатии:
    439
    Баллы:
    308
    Город:
    Хабаровск
    Обрати внимание , у него провод с торца выходит, а у меня сверху.
    Нужна площадка.
    Ещё нюанс - масса катера, если я на своем даже на песок наскочу, снесу все НАХРЕН!!
    А резинка только отыграет. Карман там только для крепежа края и обтекаемости.

  6. антон
    Оффлайн

    антон Почетный Форумчанин

    Регистрация:
    19 дек 2011
    Сообщения:
    1.194
    Симпатии:
    766
    Баллы:
    308
    У меня поменьше датчик, в кормовом рундуке на полу просто лежит, можно приклеить но я этого не делал, показывает отлично без перебоев.

  7. Andrey Gas
    Оффлайн

    Andrey Gas Почетный Форумчанин

    Регистрация:
    1 апр 2011
    Сообщения:
    1.332
    Симпатии:
    439
    Баллы:
    308
    Город:
    Хабаровск
    Повторюсь - датчик с боковым обзором, клеить не вариант
    Нужно брусок из пластика, капролактана или чего то подобного.
    Размер минимальный 8 х 22 х 1,5-2 см.
    буду подложку под трансдюсер делать, и ставить на днище после фальшкиля.
    Кто может подскажет где взять или у кого есть?

  8. Andrey Gas
    Оффлайн

    Andrey Gas Почетный Форумчанин

    Регистрация:
    1 апр 2011
    Сообщения:
    1.332
    Симпатии:
    439
    Баллы:
    308
    Город:
    Хабаровск

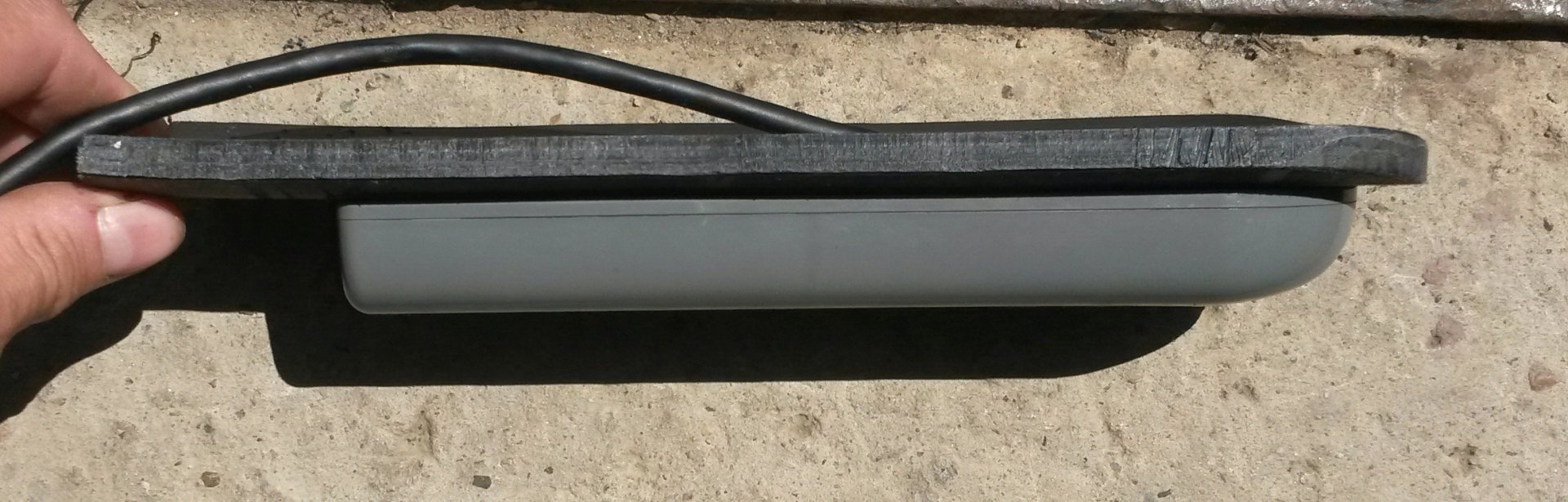

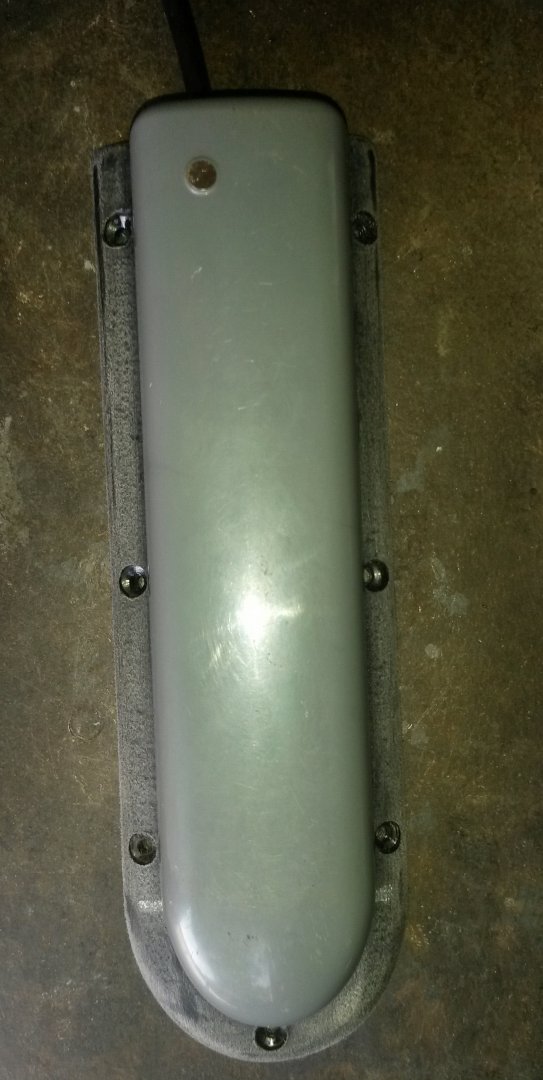

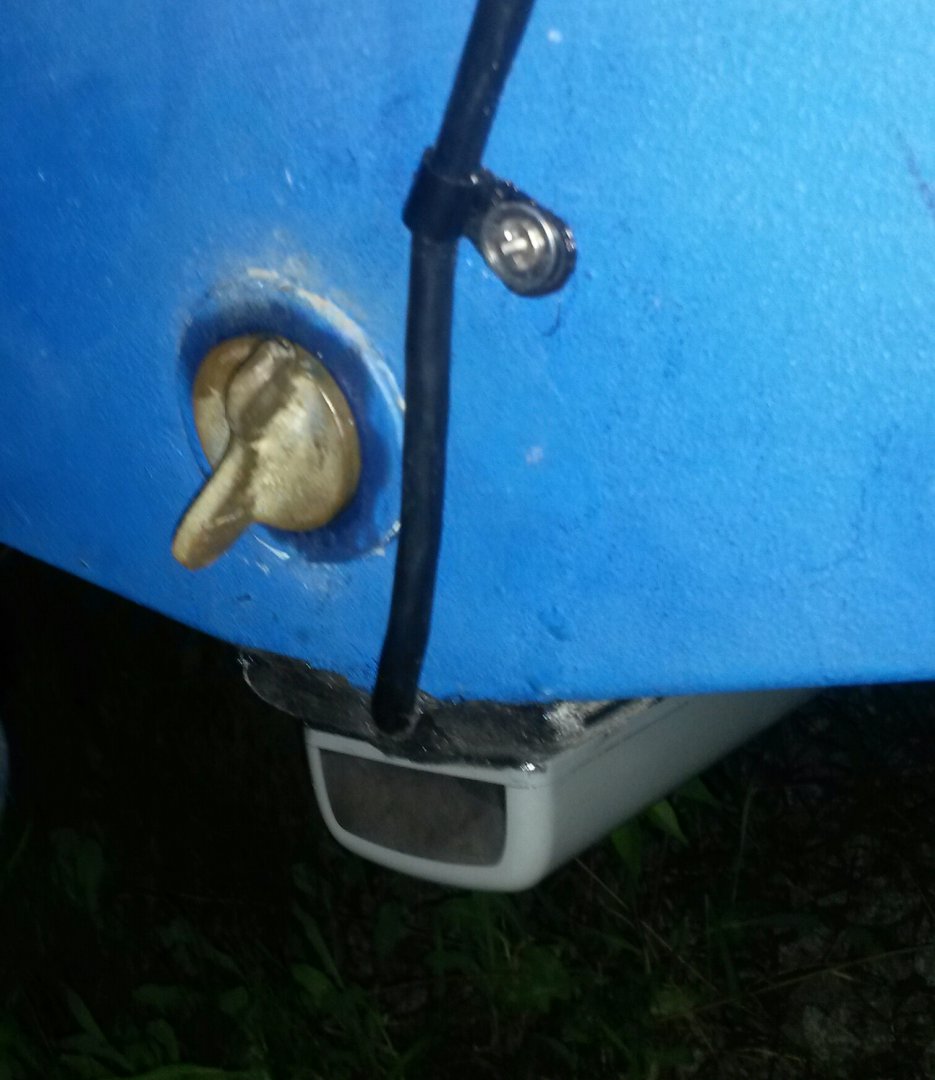

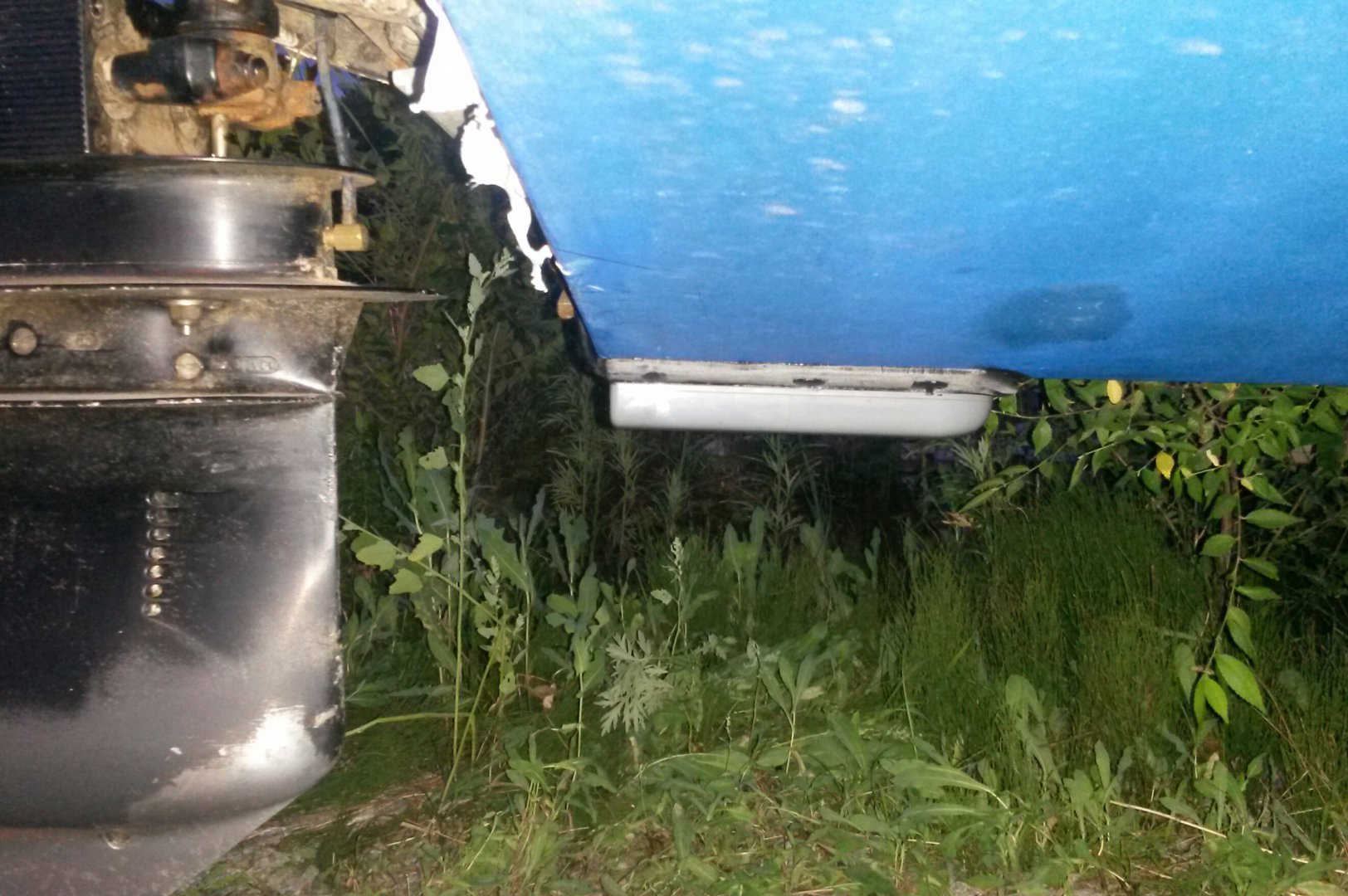

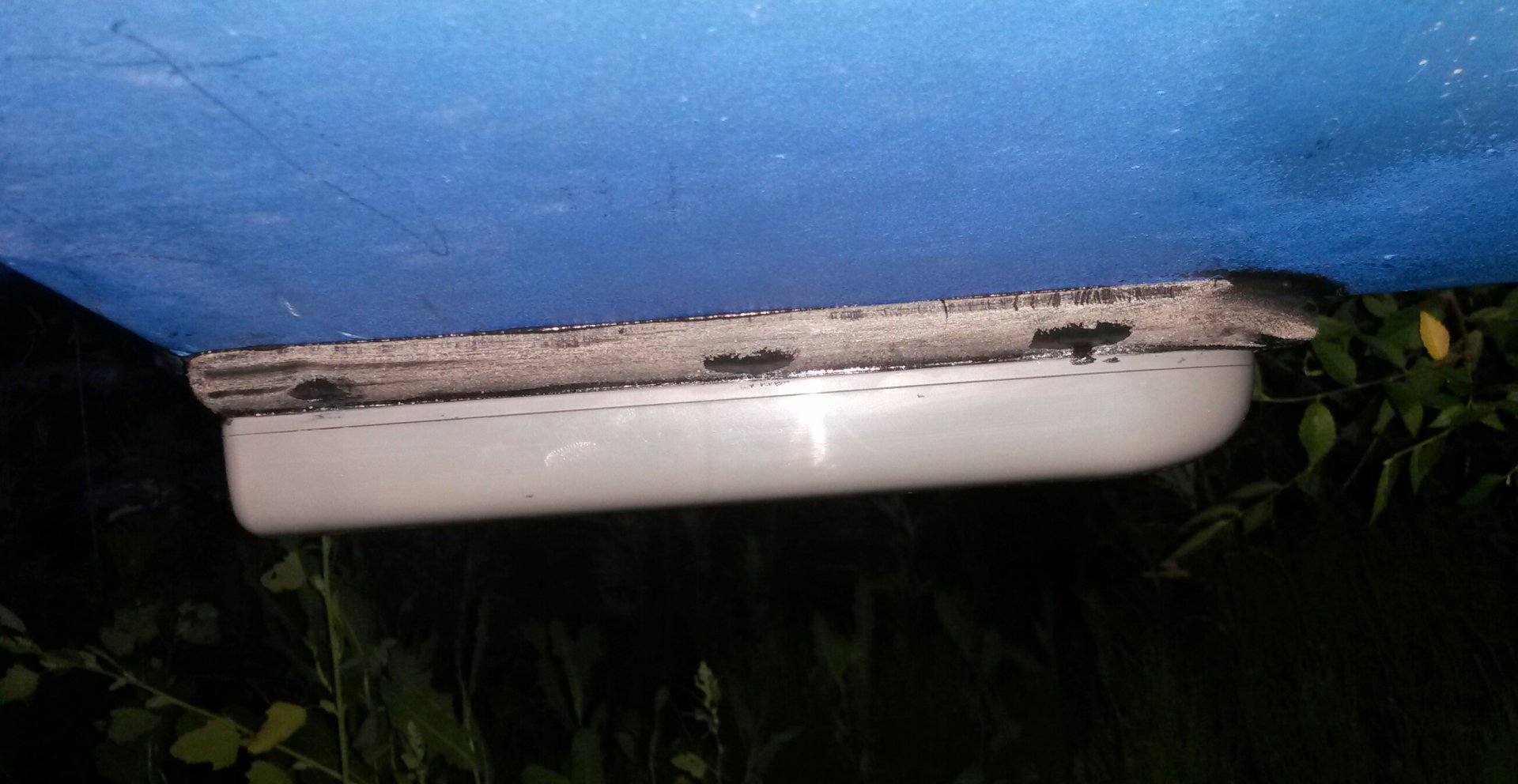

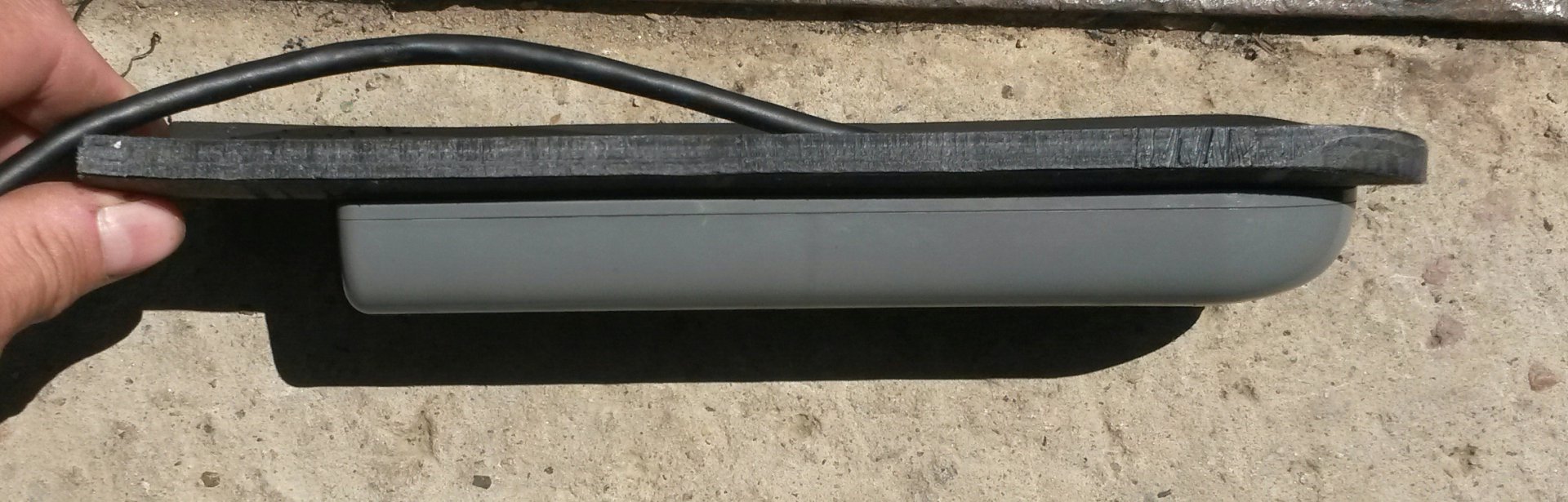

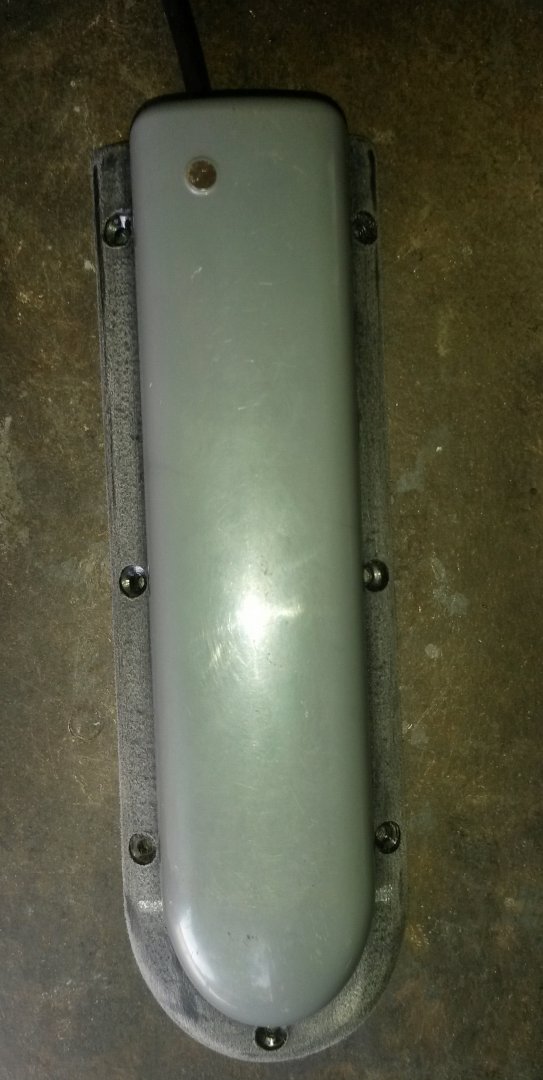

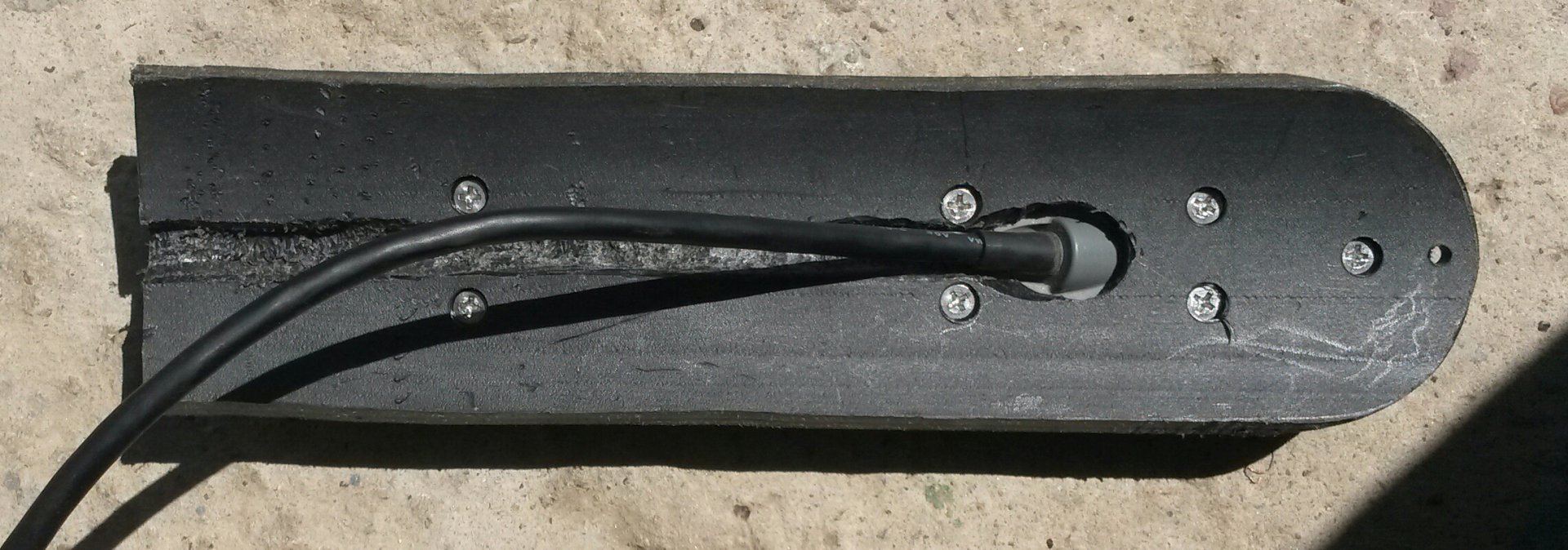

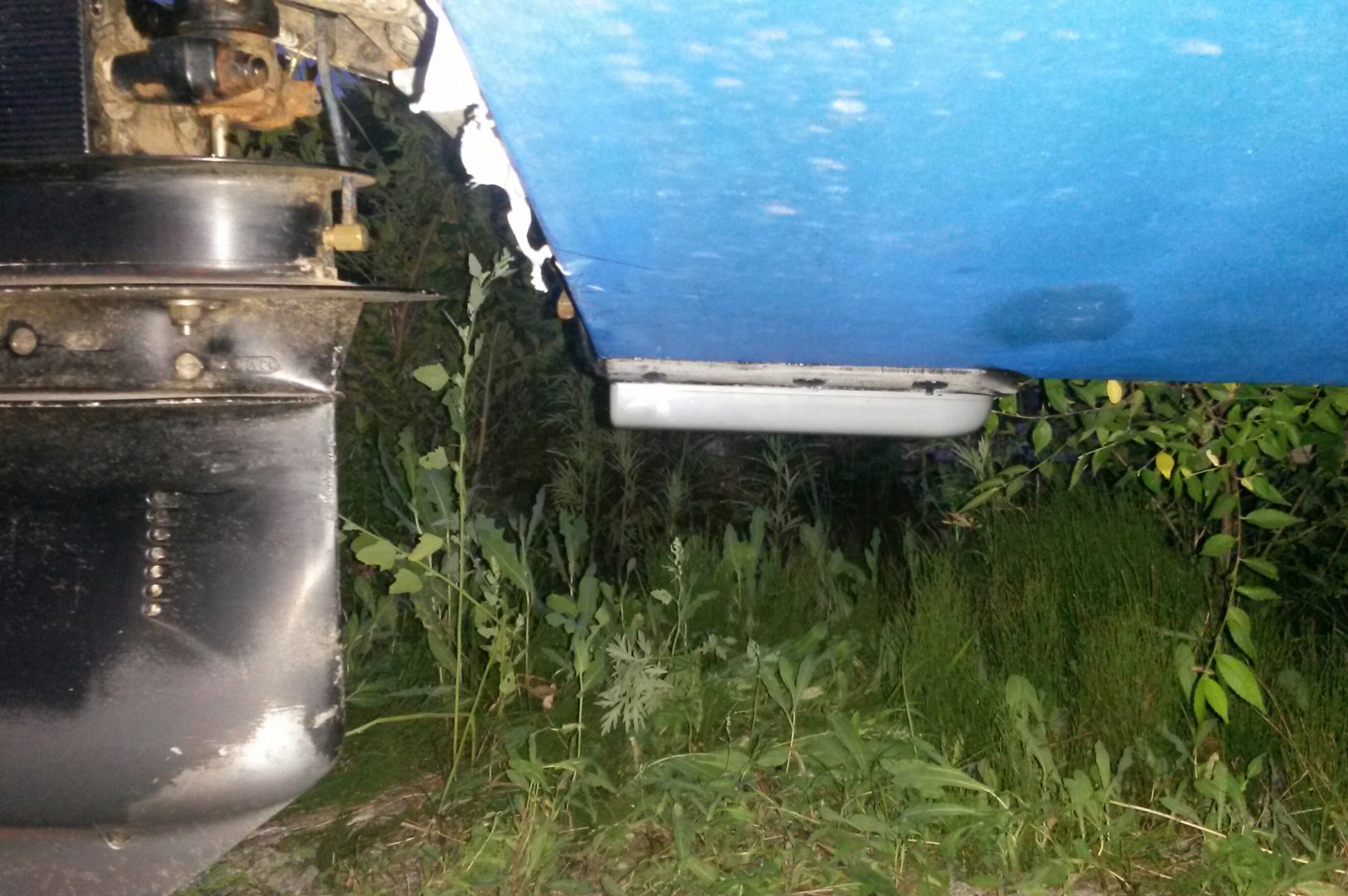

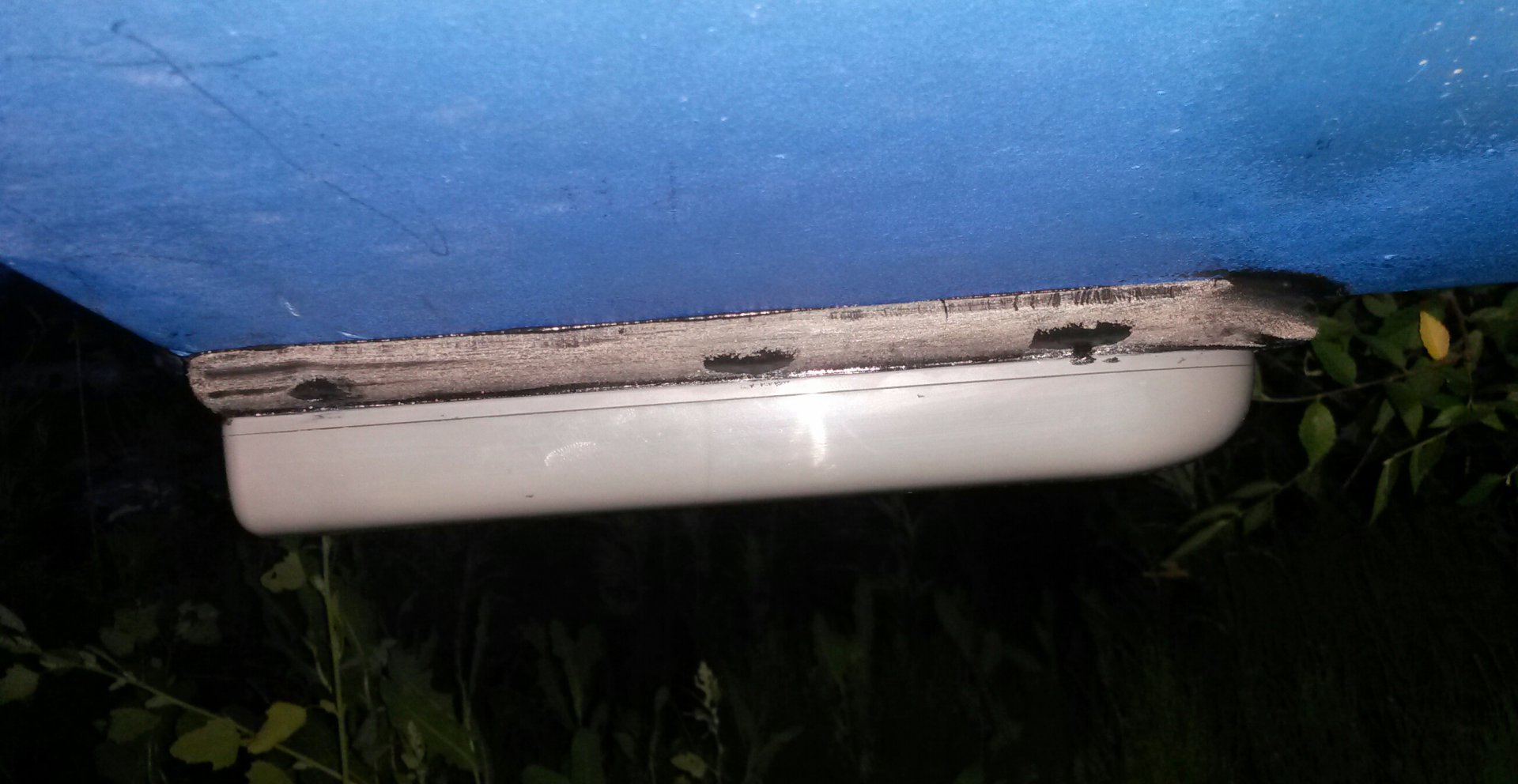

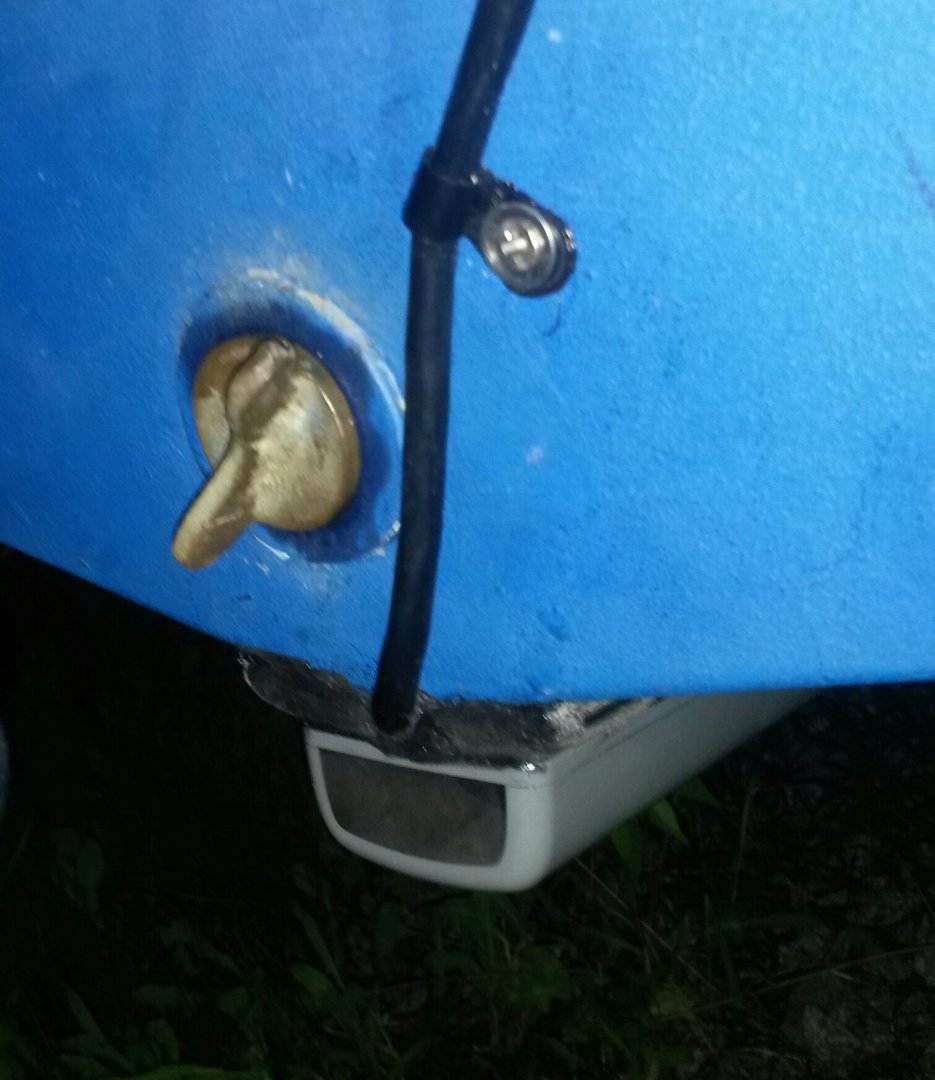

    Завершил установку датчика эхолота Garmin EchoMap 73SV на своем катере.

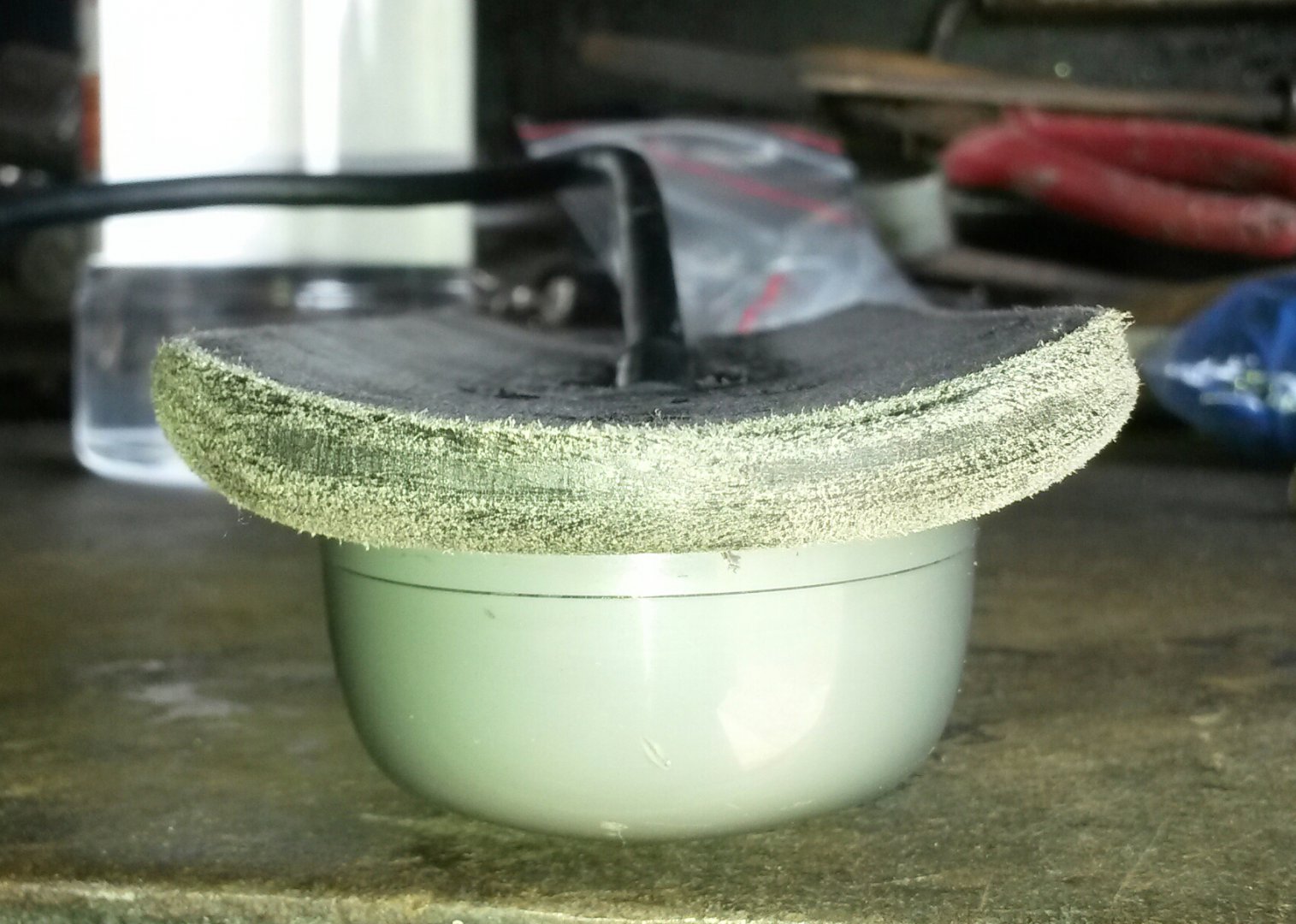

    Из всех материалов лучше всего подошла полиэтиленовая труда диаметром на 25см и толщиной стенки на 9 мм.
    Главное, что у неё изгиб стенки четко лег на угол килеватости по корме.
    В общем выпилил кусок трубы, доработал напильником. Изнутри прикрутил датчик на штатные места крепления.
    Для этого купил болтики на 4мм подлиннее и под патай.
    Для плотности промазал все полеуритановым герметиком, и так же на герметик присобачил на днище и закрепил саморезами нержавейкой.
    А потом ещё герметиком шляпки все закрыл, на всякий случай.
    В общем по фото все видно.

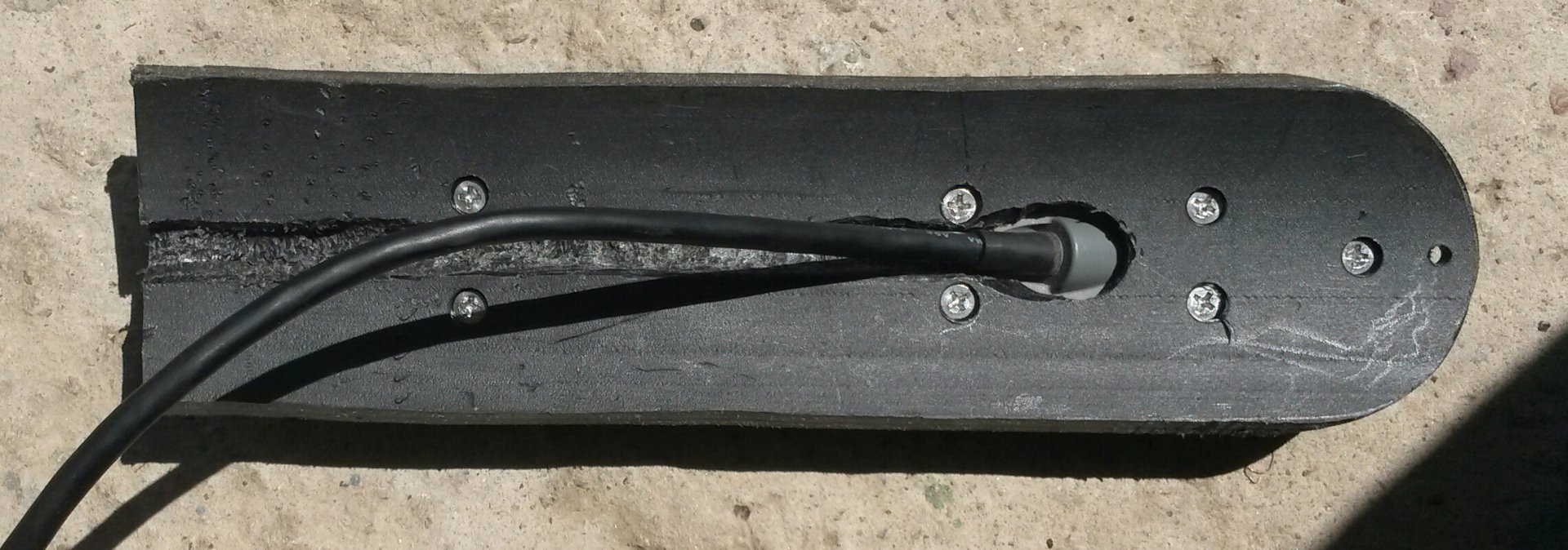

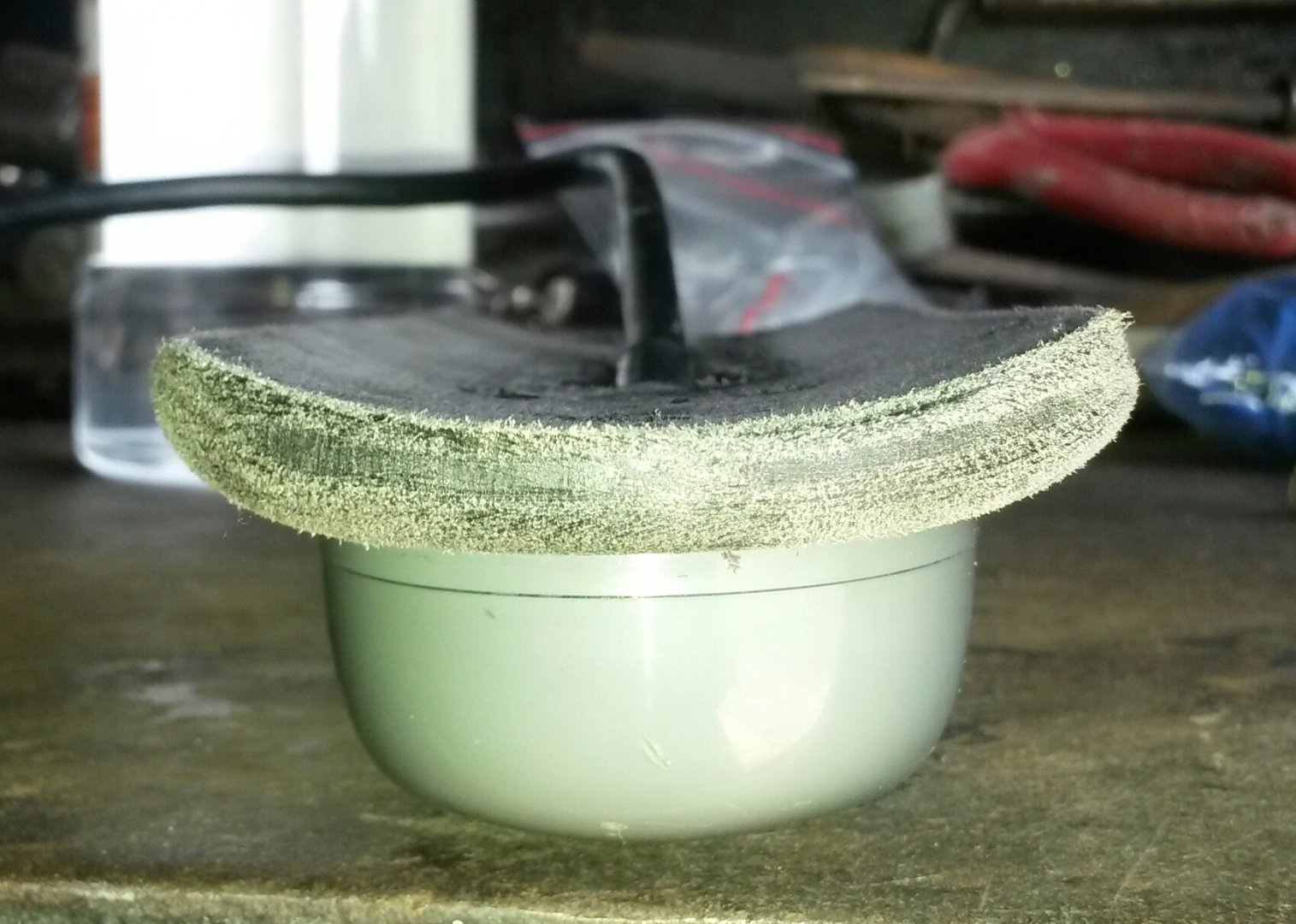

    20170712_212104-1.jpg 20170712_212053-1.jpg 20170712_212040-1.jpg 20170712_145545-1.jpg 20170712_145513-1.jpg 20170712_141350-1.jpg 20170712_141339-1.jpg

    Последнее редактирование модератором: 13 июл 2017
    Александр (vapren) нравится это.
  9. Дмитрий-27
    Оффлайн

    Дмитрий-27 Почетный Форумчанин

    Регистрация:
    14 янв 2011
    Сообщения:
    4.319
    Симпатии:
    2.624
    Баллы:
    308
    Город:
    Хабаровск
    Не пойму - что его защитит от удара на мели или при наезде на топлячок даже небольшой?

  10. Andrey Gas
    Оффлайн

    Andrey Gas Почетный Форумчанин

    Регистрация:
    1 апр 2011
    Сообщения:
    1.332
    Симпатии:
    439
    Баллы:
    308
    Город:
    Хабаровск
    По большому счету ни чего НО!
    Перед ним стоит фальшкиль, т.е. если на меляк вылетаешь то висишь на фальшкиле, а вернее на моторе сначала.
    Так же и топляк, ЕСЛИ ВДРУГ его прозевал, так же по фальшкилю уйдет в ногу мотора.
    Ну и основное - крепление получилось очень "сбитое", плотное - как там и рос.
    А в целом нужно ездить аккуратне ))
    Других вариантов просто нет.
